Токарно-фрезерные обрабатывающие центры презентация

Содержание

9 управляемых осей, 2 токарных шпинделя с функцией позиционирования МНОГООСЕВОЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР MORI SEIKI MT2500

Слайд 1ТОКАРНО-ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ

Слайд 29 управляемых осей, 2 токарных шпинделя с функцией позиционирования
МНОГООСЕВОЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

MORI SEIKI MT2500

Слайд 3ОСНОВНЫЕ УЗЛЫ
инструментальный шпиндель (фрезерная головка)
стойка ЧПУ MSG-501
(Fanuc 16i–MB)
револьверная головка
правый шпиндель
левый шпиндель
автоматические

двери

стружечный конвейер

Слайд 4наклонная станина высокой жёсткости обеспечивает высокую точность обработки
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Слайд 5всего 9 управляемых осей
УПРАВЛЯЕМЫЕ ОСИ

Слайд 6индексирование оси B возможно только в референтной позиции
ФРЕЗЕРНАЯ ГОЛОВКА
ось B
ось Y
нет

синхронизации с другими осями

есть синхронизация с другими осями

для этого девятиосевого станка возможна одновременная работа только четырёх осей

Слайд 7крепление Capto C6

ИНСТРУМЕНТ ДЛЯ ФРЕЗЕРНОЙ ГОЛОВКИ
шлифовальный
осевой, токарный
максимальные габариты (в магазине)

Слайд 8барабан револьверной головки имеет 12 позиций
РЕВОЛЬВЕРНАЯ ГОЛОВКА
быстросменные блоки
крепление винтами
варианты исполнения барабана

Слайд 9в револьверную головку может быть установлено дополнительное оборудование


ИСПОЛЬЗОВАНИЕ РЕВОЛЬВЕРНОЙ ГОЛОВКИ
задний центр
гидравлический

люнет

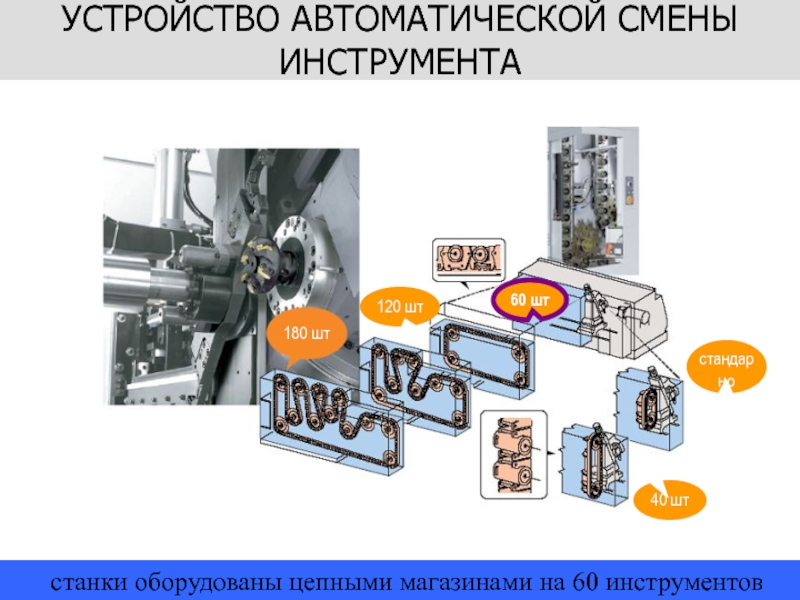

Слайд 10станки оборудованы цепными магазинами на 60 инструментов
УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
60 шт
120

шт

40 шт

стандарно
20 шт

180 шт

Слайд 11Как фрезерая головка, так и револьверная работают и с левым и

с правым шпинделем

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

измерения детали

измерения инструмента

синхронизация шпинделей

патроны с пневмозажимом

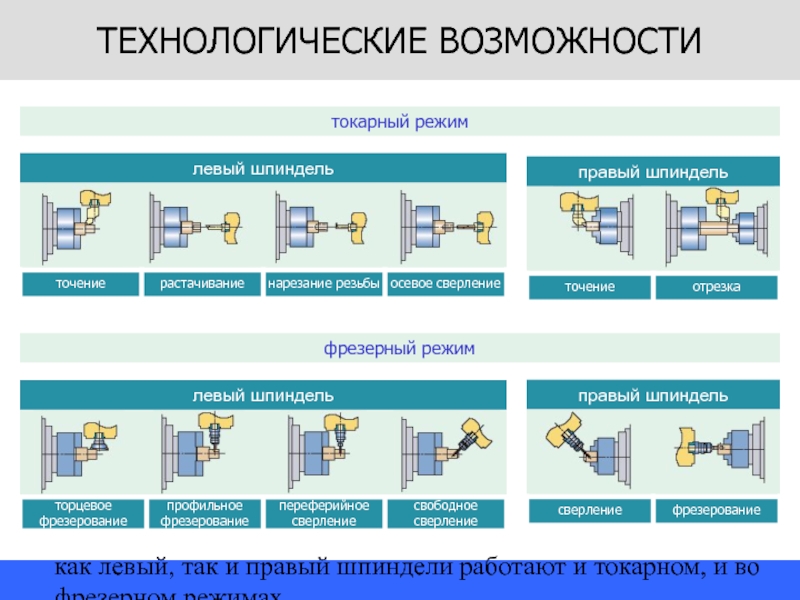

Слайд 12как левый, так и правый шпиндели работают и токарном, и во

фрезерном режимах





ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ

левый шпиндель

левый шпиндель

правый шпиндель

правый шпиндель

токарный режим

фрезерный режим

Слайд 13ХАРАКТЕРИСТИКИ

Слайд 14ориентация инструментального шпинделя влияет на размер рабочей зоны
РАБОЧАЯ ЗОНА ПРИ ТОЧЕНИИ

Слайд 15ПРИМЕРЫ ОБРАБОТКИ
точение
фрезеорвание
сверление
примеры обрабатываемых деталей

Слайд 165 управляемых осей, 1 токарный шпиндель с функцией позиционирования
МНОГООСЕВОЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

MORI SEIKI MT4000

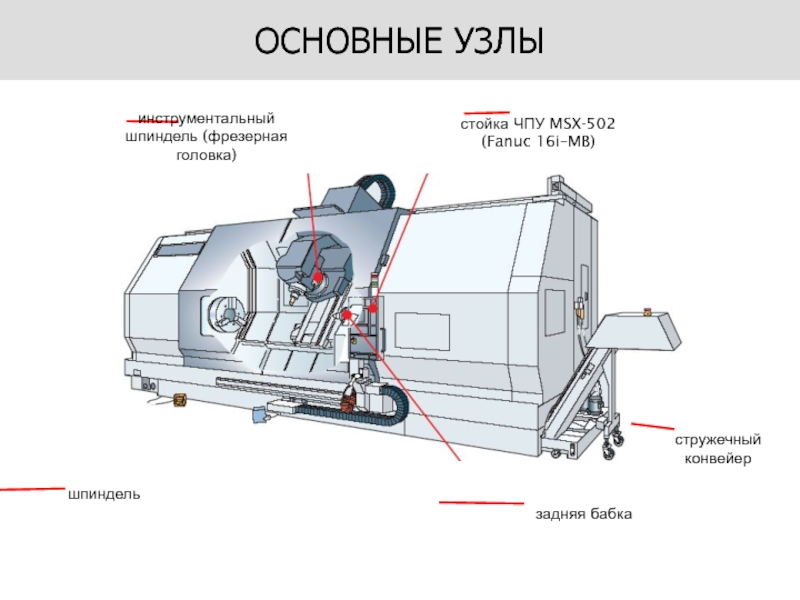

Слайд 17ОСНОВНЫЕ УЗЛЫ
инструментальный шпиндель (фрезерная головка)
стойка ЧПУ MSX-502
(Fanuc 16i–MB)
задняя бабка
шпиндель
стружечный конвейер

Слайд 18массивная станина способствует снижению вибраций
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
высокая жёсткость конструкции для прецизионной обработки
отверстие

для пруткового материала Ø275 мм

Слайд 19всего 5 управляемых осей
УПРАВЛЯЕМЫЕ ОСИ
шпиндель
поворотная головка с инструментальным шпинделем
задняя бабка

Слайд 20индексирование оси B возможно только в референтной позиции
ФРЕЗЕРНАЯ ГОЛОВКА
ось B
ось Y
нет

синхронизации с другими осями

есть синхронизация с другими осями

для этого пятиосевого станка возможна одновременная работа только четырёх осей

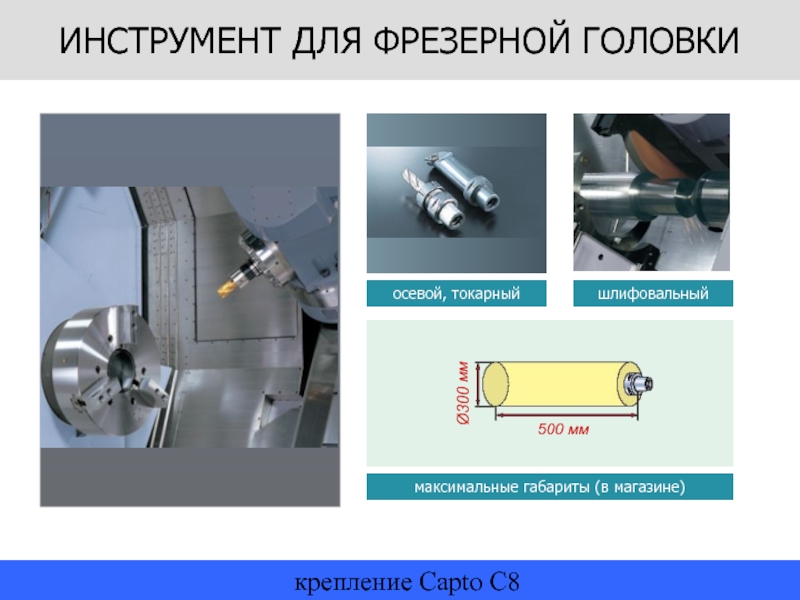

Слайд 21крепление Capto C8

ИНСТРУМЕНТ ДЛЯ ФРЕЗЕРНОЙ ГОЛОВКИ
шлифовальный
осевой, токарный
максимальные габариты (в магазине)

Слайд 22станки оборудованы цепными магазинами на 60 инструментов
УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
время смены
3

сек

Слайд 23настройка вылета инструмента может производиться как на отдельном приборе, так и

на самом станке

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

измерения детали

измерения инструмента

патрон с пневмозажимом

задний центр

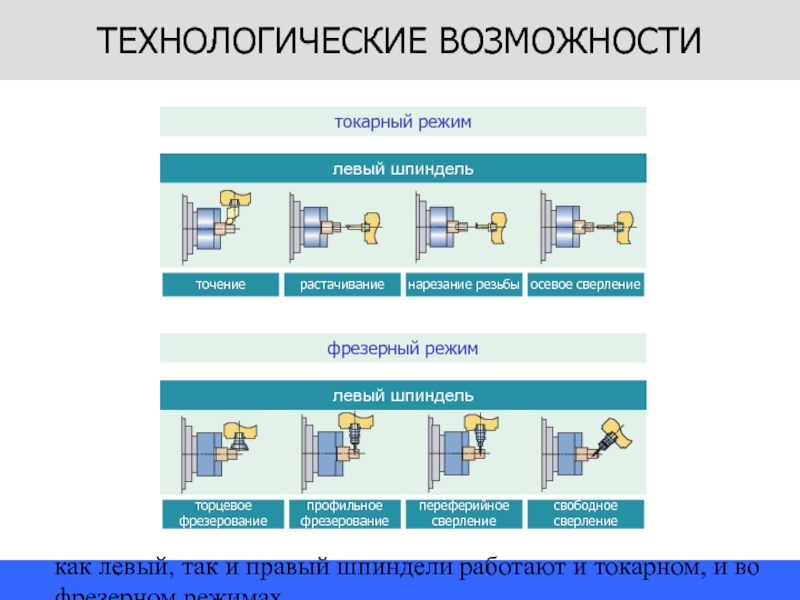

Слайд 24как левый, так и правый шпиндели работают и токарном, и во

фрезерном режимах



ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ

левый шпиндель

левый шпиндель

токарный режим

фрезерный режим

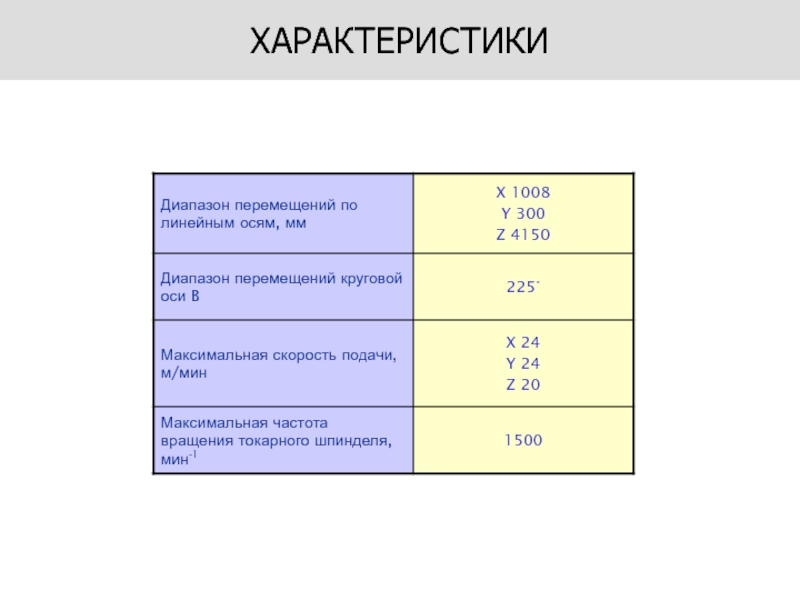

Слайд 25ХАРАКТЕРИСТИКИ

Слайд 26ориентация инструментального шпинделя влияет на размер рабочей зоны
РАБОЧАЯ ЗОНА
x
y
z

Слайд 27
ПРИМЕРЫ ОБРАБОТКИ
точение
фрезеорвание
сверление
примеры обрабатываемых деталей

Слайд 28МНОГООСЕВОЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР MORI SEIKI NT4300

Слайд 29серия NT сочетает преимущества станков серий NH и NL
ИСТОРИЯ МОДЕЛИ
фрезерный станок

серии NH

токарный станок серии NL

токарно–фрезерный станок серии NT



Слайд 30КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
несущая токарные шпиндельные бабки плоская конструкция станины и прочный суппорт

фрезерной бабки обеспечивают высокие жёсткость станка и производительность обработки

коробчатая конструкция суппорта, поддерживаая каретку фрезерной бабки с обоих сторон, лишена недостатков консольной конструкци

симметричная конструкция шпиндельной бабки способствует равномерному рассеиванию тепла, выделяемого шпиндельным узлом

Слайд 31сдвоенные шариковинтовые пары с индивидуальными двигателями обеспечивают привод исполнительных органов по

центру тяжести — выше разгонная динамика, ниже вибрации

ПРИВОД ПО ЦЕНТРУ ТЯЖЕСТИ

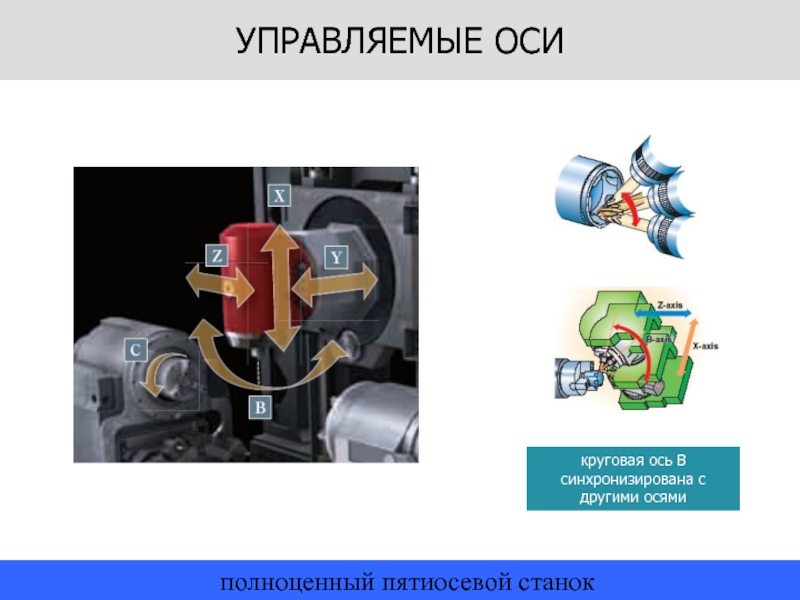

Слайд 32полноценный пятиосевой станок
УПРАВЛЯЕМЫЕ ОСИ
круговая ось B синхронизирована с другими осями

Слайд 33ФРЕЗЕРНАЯ ГОЛОВКА
ползун
крестовина
суппорт
монолитная конструкция крестовины обеспечивает высокую жёсткость узла
сдвоенные оппозитные направляющие ползуна

обеспечивают большой вылет ползуна (расход по Y)

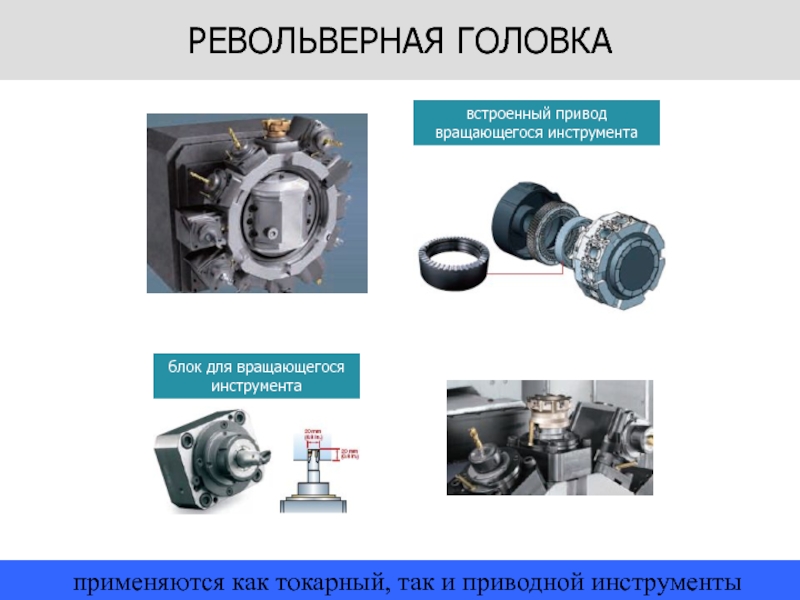

Слайд 34применяются как токарный, так и приводной инструменты
РЕВОЛЬВЕРНАЯ ГОЛОВКА
встроенный привод вращающегося инструмента
блок

для вращающегося инструмента

Слайд 35

ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ
токарный режим
фрезерный режим
правый шпиндель
точение
фрезерование

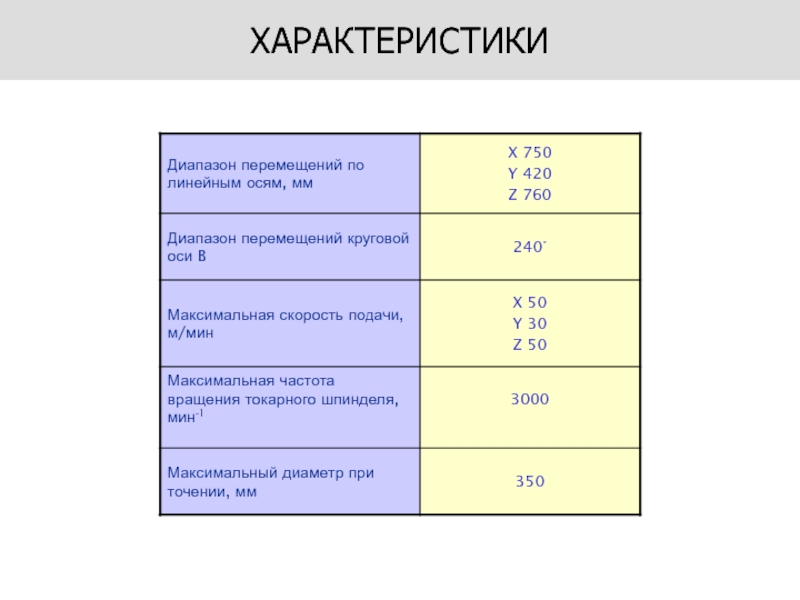

Слайд 36ХАРАКТЕРИСТИКИ

Слайд 37ПРИМЕРЫ ОБРАБОТКИ

Слайд 38ТОКАРНО–ФРЕЗЕРНЫЙ СТАНОК O-Mega 80M

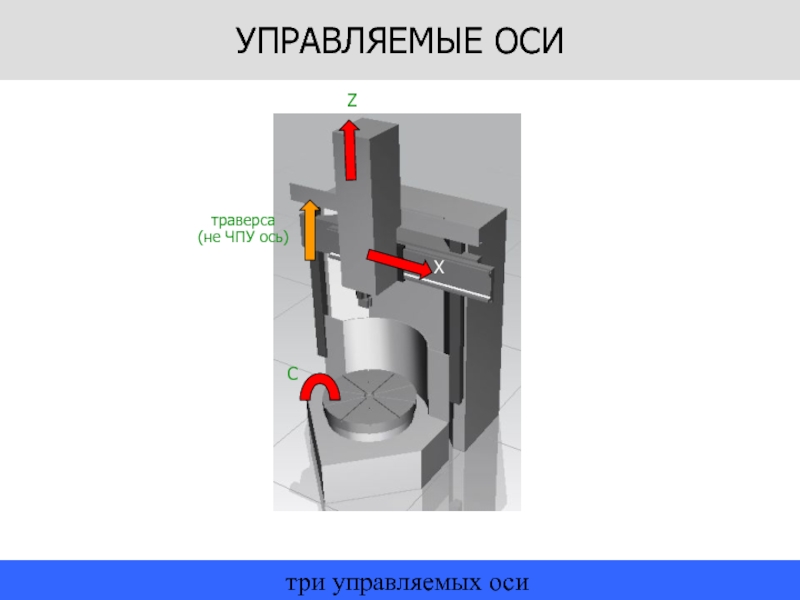

Слайд 39три управляемых оси
УПРАВЛЯЕМЫЕ ОСИ



Z
X
C

траверса
(не ЧПУ ось)

Слайд 40конус №50
ПРЯМОУГОЛЬНАЯ ФРЕЗЕРНАЯ ГОЛОВКА

Слайд 41может быть использована только для сверлильных операций
ПОВОРОТНАЯ ГОЛОВКА

Слайд 42ХАРАКТЕРИСТИКИ

Слайд 43ТОКАРНО–ФРЕЗЕРНЫЙ СТАНОК TAKAMAZ XY-120

Слайд 44ОСНОВНЫЕ УЗЛЫ

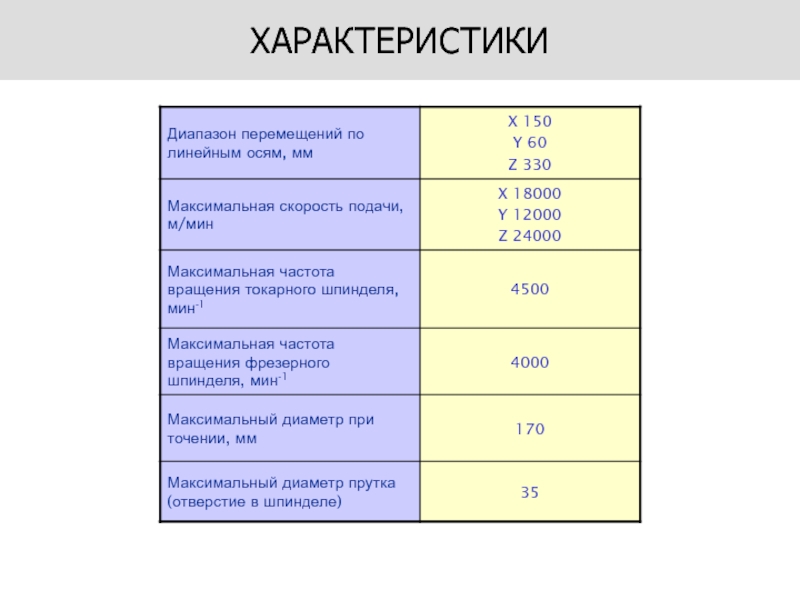

Слайд 45ХАРАКТЕРИСТИКИ

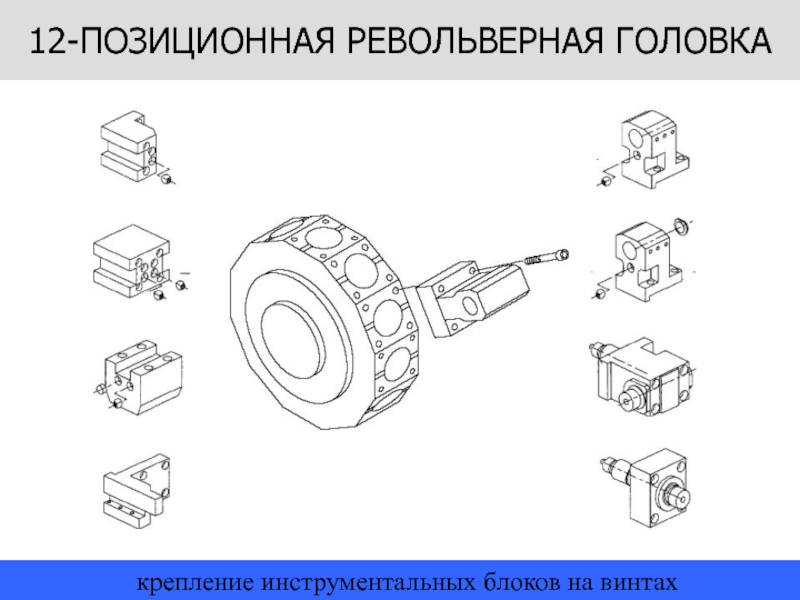

Слайд 46крепление инструментальных блоков на винтах
12-ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА

Слайд 47РАБОЧАЯ ЗОНА
