Точность исполнения. Все о новой модели SUPREMA DX612 презентация
Содержание
- 1. Точность исполнения. Все о новой модели SUPREMA DX612
- 2. Новая портальная конструкция Независимая конструкция рамы и
- 3. Независимая конструкция рамы и ванны Рама станка,
- 4. 22-дюймовая двутавровая балка 22” Двойное крепление ШВП по оси Х
- 5. Транспортировочная распорная балка
- 6. Конструкция линейных направляющих и ШВП Шлифованная поверхность
- 7. Винт ШВП с мелким шагом - 40 мм 40mm
- 8. Система автоматической смазки
- 9. Усиленная мостовая конструкция Конструкция блока и двойных
- 10. Система автоматической компенсации конусности реза ( I.T.C.
- 11. Блок автоматической компенсации наклона режущей головки (АКН)
- 12. Цельный корпус режущей головки
- 13. Двойная защита
- 14. Двойная защита направляющих и ШВП Первичная защита
- 15. Ванна отдельным блоком Днище ванны (нерж. 10
- 16. Ванна отдельным блоком - 1 Конструкция ванны
- 17. Стол станка с волнообразными опорными ребрами
- 18. Внутреннее устройство ванны В качестве опор на
- 19. Установка на уровень стола с волнообразными ребрами
- 20. Прорези для опоры волнообразных ребер стола
- 21. Полная конструкция стола станка с волнообразными ребрами

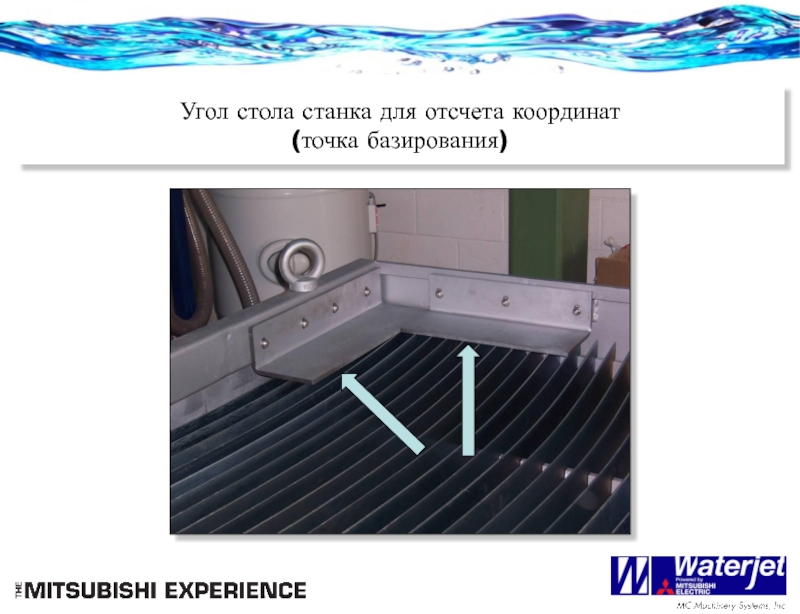

- 22. Угол стола станка для отсчета координат (точка базирования)
- 23. Блок ЧПУ Mitsubishi M720 Программное обеспечение WATERCAD-CAM
Слайд 2Новая портальная конструкция
Независимая конструкция рамы и резервуара
Перемещение по линейным направляющим, как
Двойные сильфоны для защиты направляющих и ШВП
Резервуар полностью из нержавеющей стали с днищем толщиной 10 мм
Оцинкованные ребра стола и опорная рама с регулировкой уровня
Усиленная мостовая рама, ось X
4-осевая система автоматической компенсации конусности реза (I.T.C ™), система постоянного зазора и предотвращения столкновения
Слайд 3Независимая конструкция рамы и ванны
Рама станка, пазы направляющих и приводная система
Слайд 5Транспортировочная распорная балка
Распорная балка
Слайд 6Конструкция линейных направляющих и ШВП
Шлифованная поверхность рамы обеспечивает точность установки линейной
Шариковинтовая пара (ШВП) : муфта редуктора с двойным креплением
Слайд 9Усиленная мостовая конструкция
Конструкция блока и двойных линейных направляющих обеспечивает повышенную точность
Слайд 10Система автоматической компенсации конусности реза ( I.T.C. - патент Waterjet s.r.l)
Головка I.T.C
Слайд 11Блок автоматической компенсации наклона режущей головки (АКН)
Блок АКН выравнивает наклон режущей
Под корпусом блока АККР стоит высокоточный цанговый зажим, который удерживает передающую трубку высокого давления
Слайд 13Двойная защита
anti-collision
щуп
Слайд 14Двойная защита направляющих и ШВП
Первичная защита направляющих и ШВП не позволяет
Вторичная защита предотвращает попадание брызг и абразивного песка во время резки.

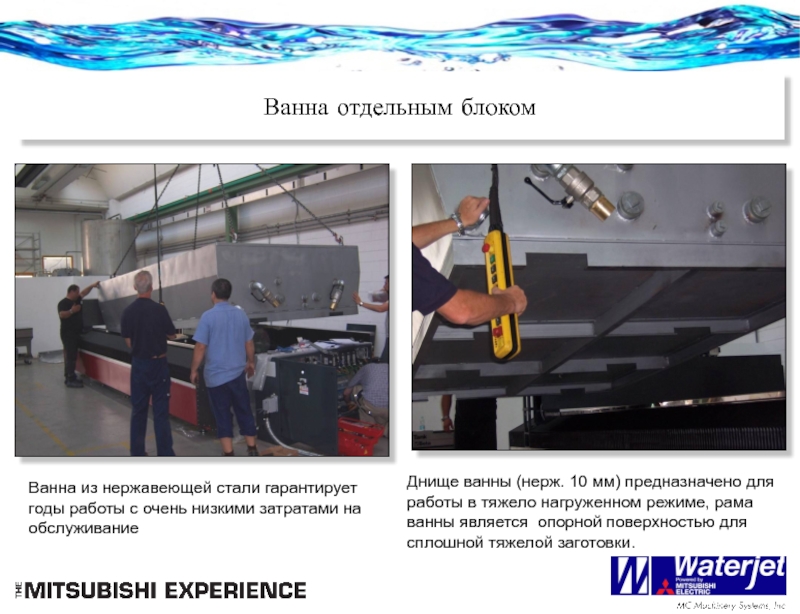

Слайд 15Ванна отдельным блоком
Днище ванны (нерж. 10 мм) предназначено для работы в
Ванна из нержавеющей стали гарантирует годы работы с очень низкими затратами на обслуживание
Слайд 16Ванна отдельным блоком - 1
Конструкция ванны из нержавеющей стали полностью независима

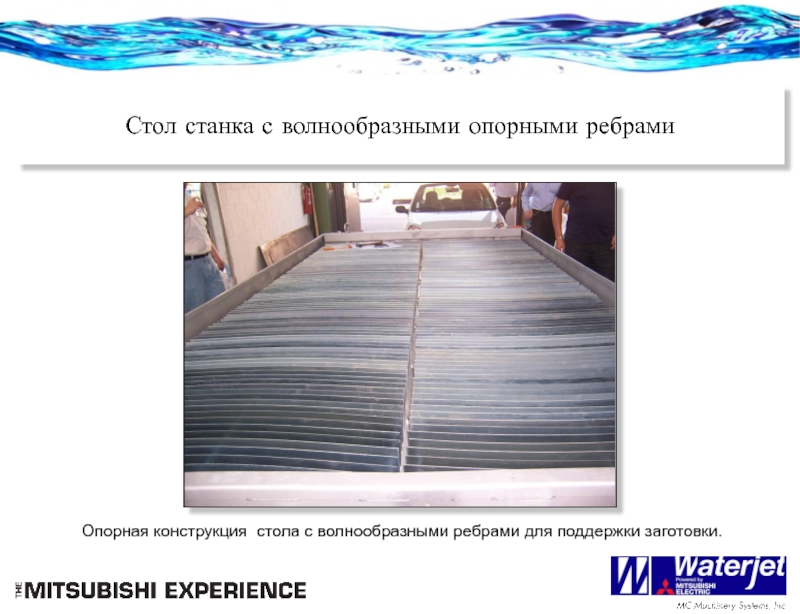

Слайд 17Стол станка с волнообразными опорными ребрами
Опорная конструкция стола с
Слайд 18Внутреннее устройство ванны
В качестве опор на днище ванны – пластины толщиной
На задней усиленной стенке ванны расположены соединители для устройства удаления абразива
Слайд 19Установка на уровень стола с волнообразными ребрами
Правильная установка стола с ребрами
Уровневые пластины позволяют правильно регулировать установку рабочей плоскости стола
Слайд 21Полная конструкция стола станка с волнообразными ребрами
Полная конструкция стола с
Ребра поддерживаются также опорой в центре
Рельсы с прорезями для поддержки ребер

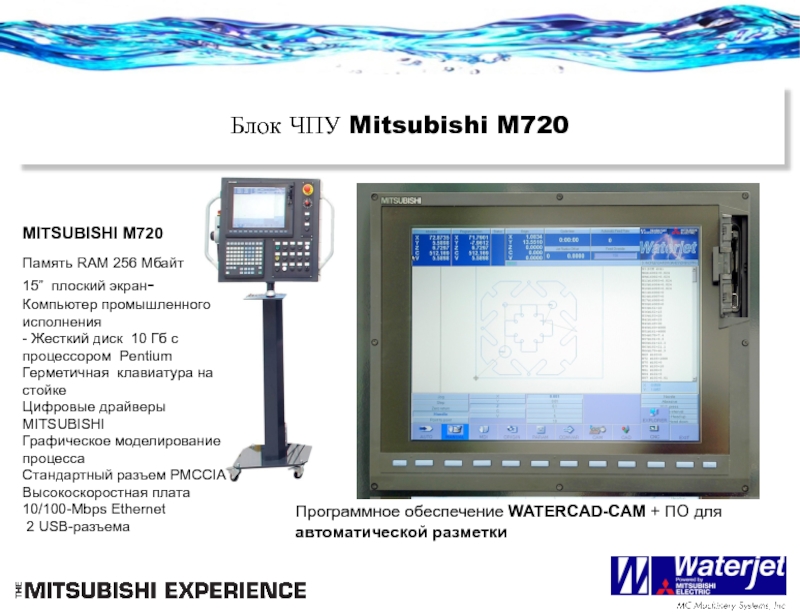

Слайд 23Блок ЧПУ Mitsubishi M720
Программное обеспечение WATERCAD-CAM + ПО для автоматической разметки
MITSUBISHI M720
Память RAM 256 Мбайт
15” плоский экран- Компьютер промышленного исполнения
- Жесткий диск 10 Гб с процессором Pentium
Герметичная клавиатура на стойке
Цифровые драйверы MITSUBISHI
Графическое моделирование процесса
Стандартный разъем PMCCIA
Высокоскоростная плата 10/100-Mbps Ethernet
2 USB-разъема
