Термографическое обследование электрооборудования Белорусской энергосистемы презентация
Содержание
- 1. Термографическое обследование электрооборудования Белорусской энергосистемы
- 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОГРАФА «ИРТИС-200» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОГРАФА «ИРТИС-200»

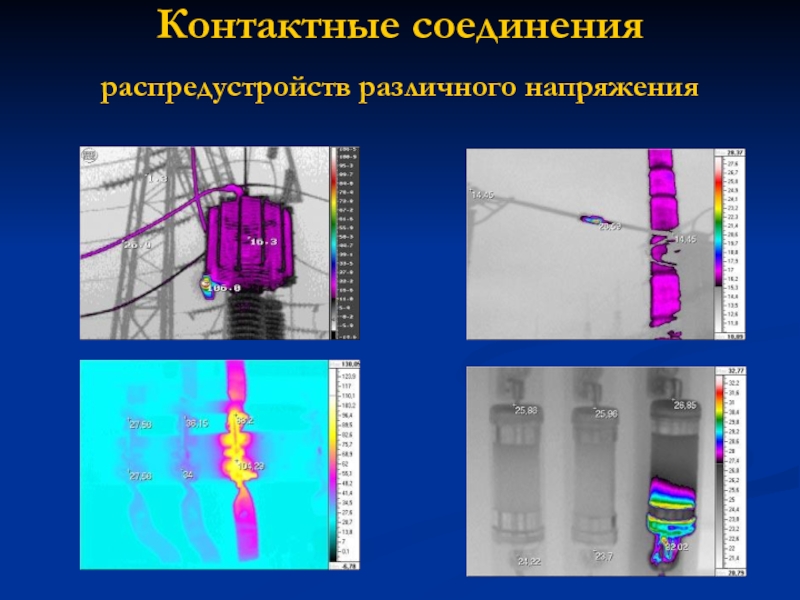

- 3. Контактные соединения распредустройств различного напряжения
- 4. Вентильные разрядники Напряжение на каждом элементе разрядника
- 5. Силовые трансформаторы и автотрансформаторы

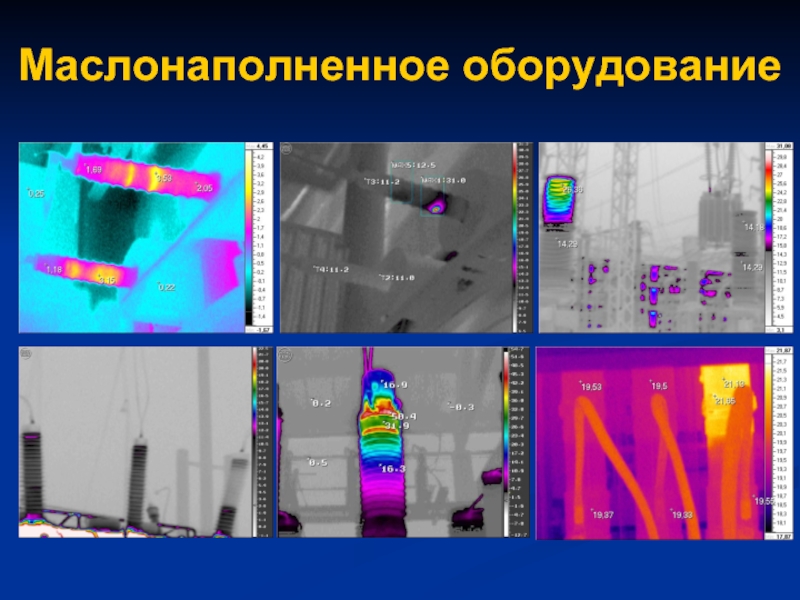

- 6. Маслонаполненное оборудование

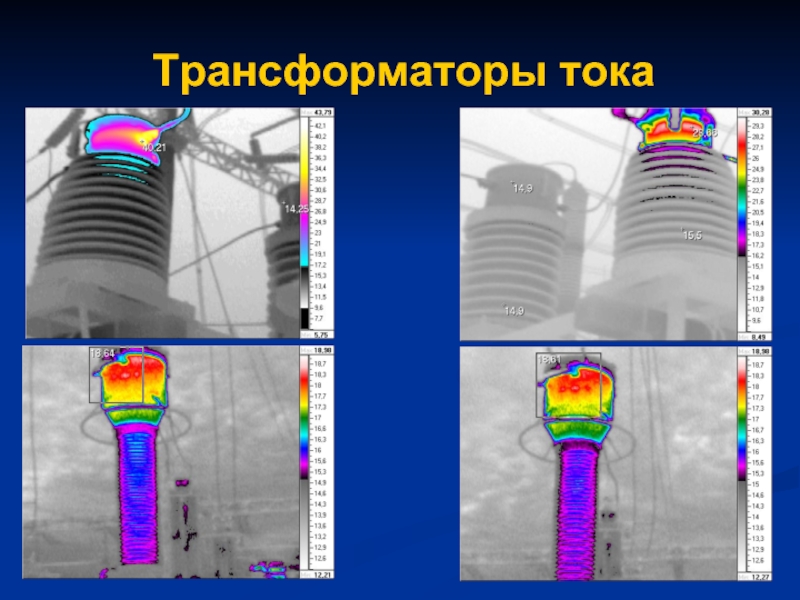

- 7. Трансформаторы тока

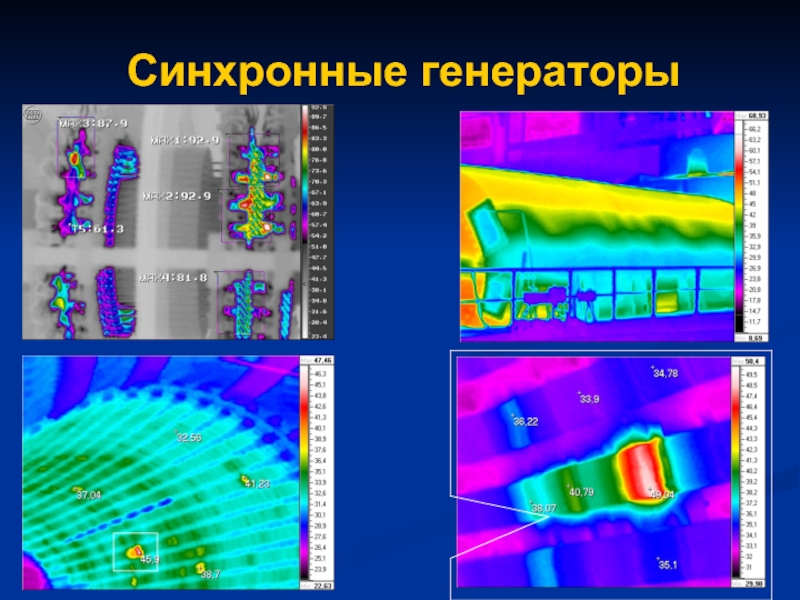

- 8. Синхронные генераторы
- 9. Аккумуляторные батареи Термограммы аккумуляторной батареи типа OPzV Минской ТЭЦ-4 во время контрольного разряда.

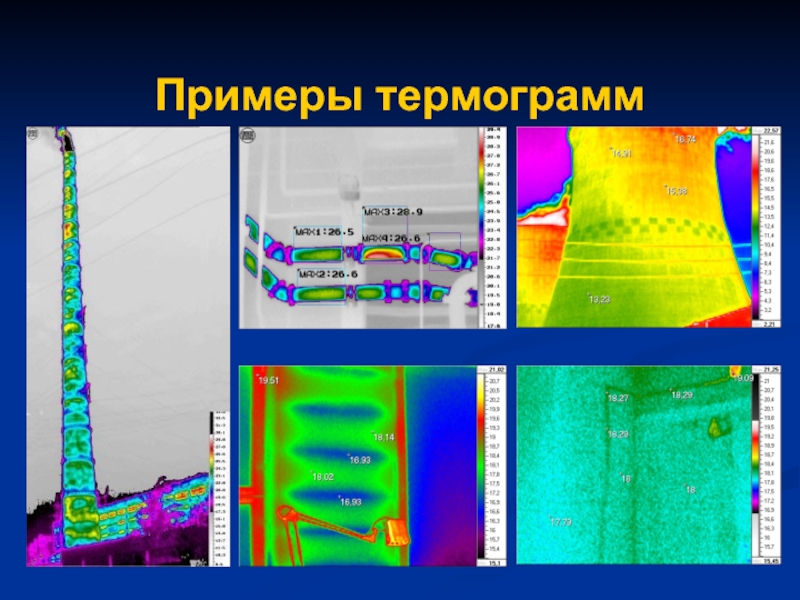

- 10. Примеры термограмм
Слайд 1
Термографическое обследование электрооборудования Белорусской энергосистемы
Савик А.А., ОАО «Белэнергоремналадка»
г.Минск

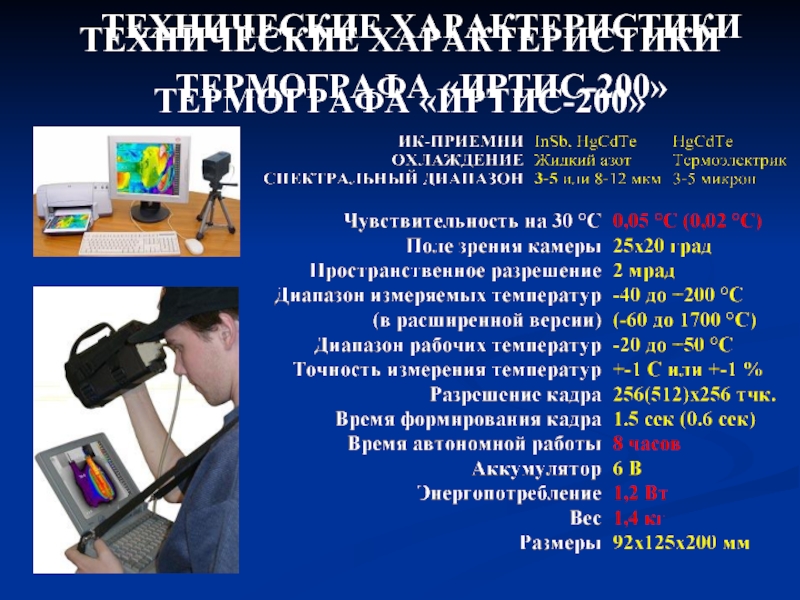

Слайд 2ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕРМОГРАФА «ИРТИС-200»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕРМОГРАФА «ИРТИС-200»
Слайд 4Вентильные разрядники
Напряжение на каждом элементе разрядника рассчитывается по формуле:
где Un –
напряжение на элементе разрядника, кВ;
Uф – фазное напряжение, приложенное к разряднику, кВ
Тр - сумма превышений температуры на всех элементах фазы;
Δtn – превышение температуры элемента над температурой окружающей среды, оС.
Uф – фазное напряжение, приложенное к разряднику, кВ
Тр - сумма превышений температуры на всех элементах фазы;
Δtn – превышение температуры элемента над температурой окружающей среды, оС.

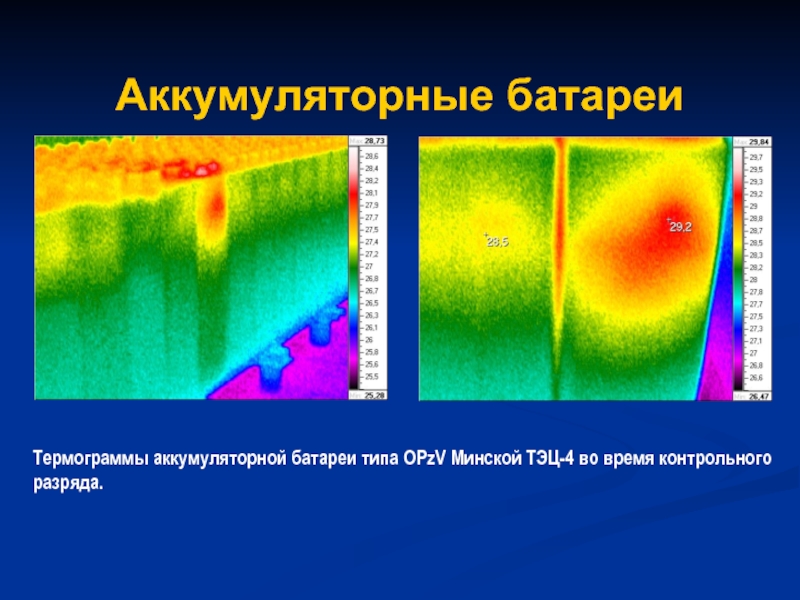

Слайд 9Аккумуляторные батареи
Термограммы аккумуляторной батареи типа OPzV Минской ТЭЦ-4 во время контрольного
разряда.
