Технология возведения зданий и сооружений. (Тема 5.1) презентация

Содержание

1. ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ ИЗ КОНСТРУКЦИЙ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ

Слайд 1

ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ



Презентацию составила доцент Л.Э.Лукашенко


Слайд 21. ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ ИЗ КОНСТРУКЦИЙ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ


Слайд 3Монтаж строительных конструкций
Монтаж конструкций – это механизированный комплексный процесс возведения зданий

из готовых сборный конструкций или их элементов.

Слайд 4Пример монтажа одноэтажного промышленного здания


Слайд 5Схема технологического процесса монтажа строительных конструкций
Транспортные
процессы
Подготовительные процессы
Монтажные
процессы
Разгрузка
Складирование
Приемка конструкций
Доставка
Проверка правильной

установки предыдущей конструкции

Обустройство монтируемой конструкции (оснащение подмостями, приставными и навесными лестницами, люльками)

Подача конструкции в зону монтажа

Подготовка мест установки конструкций (очистка основания, разметка места установки)

Строповка, захват конструкции

Установка конструкции с временным креплением

Окончательная выверка и закрепление (сварка, заделка стыков)












Укрупненная сборка

Временное усиление осуществляют для восприятия монтажных усилий.







Слайд 6Монтаж конструкций включает:

установку конструкций в проектное положение,
их выверку,
сварку

стыковых соединений,
противокоррозионную защиту,
заделку стыков и швов.

Указанные процессы обычно выполняют двумя смежными потоками:
устанавливают элементы каркаса, осуществляют сварку и антикоррозионную защиту конструкций;
осуществляют замоноличивание монтажных стыков, узлов, заливку швов плит перекрытий и бетонирование монолитных участков каркаса.

Монтаж конструкций каркаса здания начинают с установки колонн. Качество всех смонтированных конструкций в значительной мере зависит от точности установки колонн в плане и по высоте, поэтому их выверке необходимо уделить большое внимание.


Слайд 7Механизмы, применяемые при монтаже конструкций


Слайд 8 Петлевой Одноветвевой

Двухветвевой Четырехветвевой

Грузозахватные приспособления это вспомогательные устройства предназначенные для строповки конструкций, с помощью которых захватывают груз, удерживают его при различных перемещениях.

СТРОПЫ


Слайд 9Строп четырехветвевой с крюками
Строп двухветвевой с зажимными захватами
Строп четырехветвевой



Траверса со стропами с крюками - за монтажные петли

Петлевые стропы

Траверса с блоками

Строп двухветвевой с ветвями разной длины

Строп кольцевой


Строп двухветвевой с петлями

Траверса


Примеры строповки конструкций


Слайд 10Выбор монтажных кранов
Выбор монтажных кранов выполняют в два этапа.
На первом

этапе определяют требуемые монтажные характеристики:
грузоподъемность,
высоту подъема крюка крана
вылет стрелы крана.
После этого по справочной литературой подбирают не менее двух вариантов кранов, отвечающих определенным характеристикам.
На втором этапе в результате технико-экономического сравнения выбранных вариантов, выбирают один, наиболее эффективный.
Грузоподъемность, т (требуемая)


где:
Р - Масса самого тяжелого элемента, т; р - Масса установленного на нем строповочного оборудования, грузозахватных приспособлений и т.д., т.

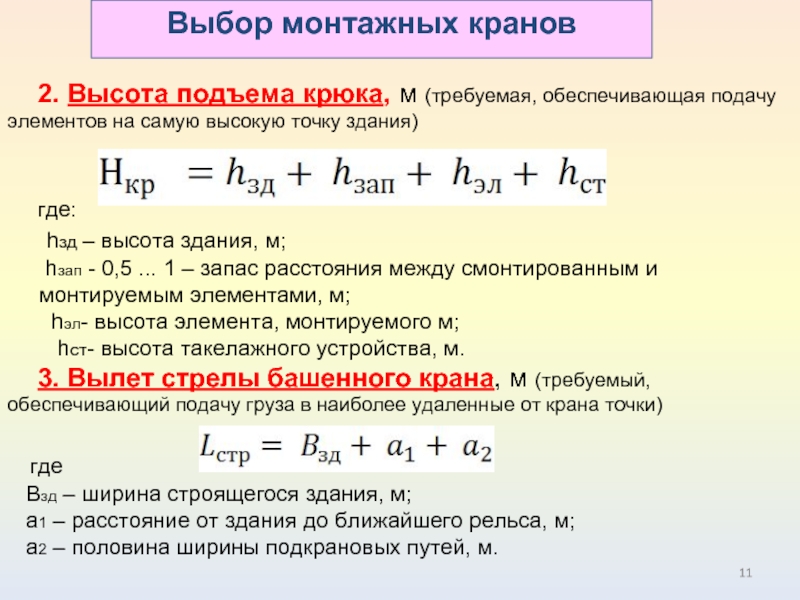

Слайд 112. Высота подъема крюка, м (требуемая, обеспечивающая подачу элементов на самую

высокую точку здания)

где: hзд – высота здания, м;  hзап - 0,5 ... 1 – запас расстояния между смонтированным и монтируемым элементами, м;   hэл- высота элемента, монтируемого м;    hст- высота такелажного устройства, м.
3. Вылет стрелы башенного крана, м (требуемый, обеспечивающий подачу груза в наиболее удаленные от крана точки)
  где    Взд – ширина строящегося здания, м;   а1 – расстояние от здания до ближайшего рельса, м;    а2 – половина ширины подкрановых путей, м.

Выбор монтажных кранов







Слайд 12
График зависимости грузоподъемности и высоты подъема крюка от вылета стрелы

самоходного крана

Слайд 13 Схемы привязки кранов:
а — башенного; б — самоходного
б
а


Слайд 14Классификация
методов и технологических схем монтажа строительных конструкций
Методами монтажа называют технические

решения, определяющие способ приведения конструкций в проектное положение и последовательность сборки зданий и сооружений.


Слайд 15В зависимости от конструктивного решения наиболее распространены следующие типы зданий:

со сборным

каркасом и самонесущими стенами.
Каркас таких зданий в поперечном направлении компонуют из жестких рам. В продольном направлении колонны соединяют жестким диском-перекрытием, передающим горизонтальные усилия на стены;

со сборным каркасом и навесными панелями.
При таком решении каркас выполняют рамной конструкции в двух направлениях, а при наличии рам только в одной плоскости, в другой ставят связи;

рамной конструкции с безбалочным перекрытием. Основными элементами каркаса являются колонны со стыками через 2 этажа, ригели, плиты перекрытий и стеновые панели.

Слайд 161. По степени укрупнения конструкций:

мелкоэлементный монтаж из отдельных конструктивных элементов;
поэлементный монтаж

из отдельных крупных конструктивных элементов (панели, колонны, плиты, рамы и т. д.);
блочный монтаж из геометрически неизменяемых плоских или пространственных блоков, предварительно собранных из отдельных элементов.

Слайд 17При раздельной последовательности краном в каждую проходку устанавливают конструкции одного вида:

например, в первую проходку — колонны, во вторую — подкрановые балки, в третью — элементы покрытия.

1

6

5

4

3

2

7

8

9

10

11

12

18

17

16

15

14

13

23

19

20

21

22

24

25

26

27

28

33

32

31

30

29

34

35

36

2. По последовательности установки конструкций:
раздельный; комплексный; комбинированный


Слайд 181
55
42
29
17
2
4
5
19
31
44
57
6
56
43
30
18
3
7
20
32
45
58
8
21
33
46
59
13
12
11
10
9
14
15
16
34
22
28
41
47
54
67
60

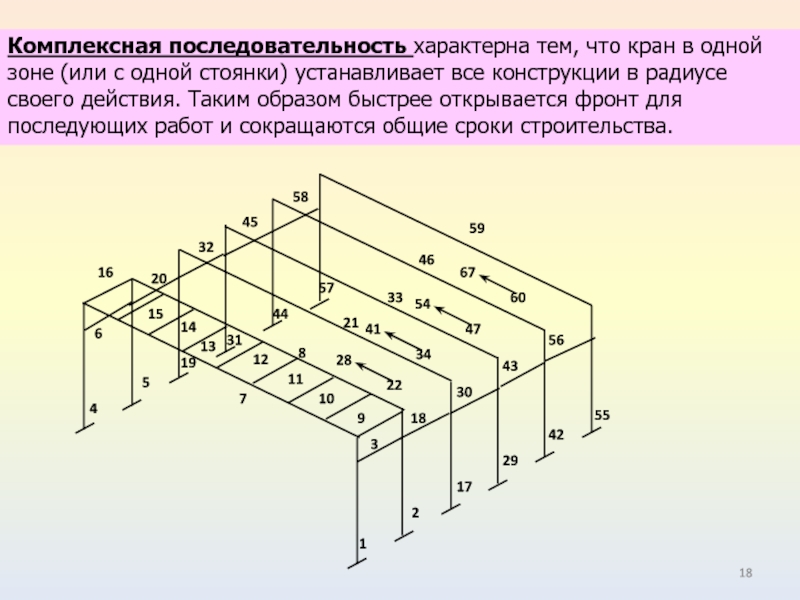

Комплексная последовательность характерна тем, что кран в одной зоне (или с

одной стоянки) устанавливает все конструкции в радиусе своего действия. Таким образом быстрее открывается фронт для последующих работ и сокращаются общие сроки строительства.

Слайд 191
6
5
4
3
2
7
8
9
10
11
12
18
17
16
15
14
13
23
19
20
21
22
24
33
42
51
60
29
28
27
26
25
30
31
32
34
41
43
50
52
59
61
68
   Комбинированная (смешанная) последовательность установки, конструкций представляет собой сочетание двух видов

последовательности — раздельной и комплексной. Например, при монтаже каркаса здания вначале устанавливают раздельно колонны, а затем монтируют комплексно все элементы покрытия.

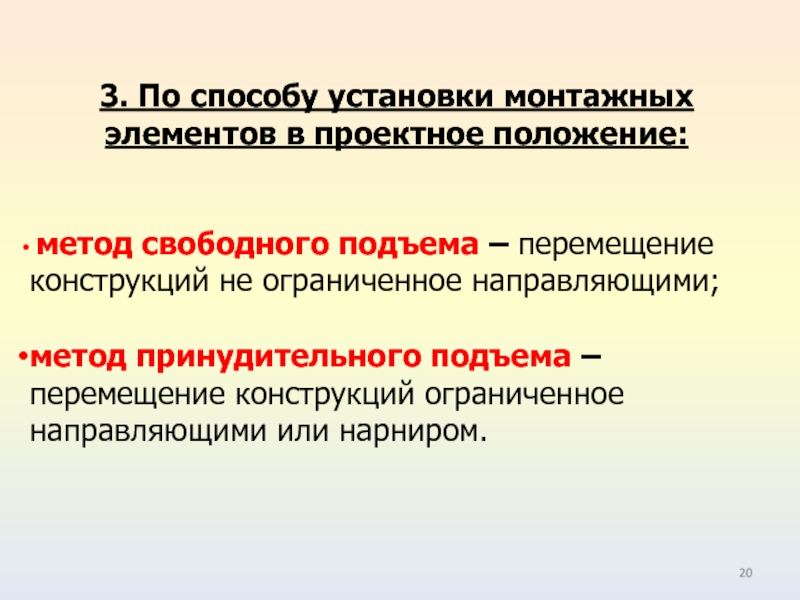

Слайд 203. По способу установки монтажных элементов в проектное положение:



метод свободного

подъема – перемещение конструкций не ограниченное направляющими;

метод принудительного подъема – перемещение конструкций ограниченное направляющими или нарниром.


Слайд 211 —Метод наращивания. Монтажные элементы устанавливают в проектное положение последовательно снизу

вверх, т.е. на заранее установленные элементы.

3 —Подъем поворотом. Возводимая конструкция собирается в горизонтальном положении. Нижний элемент конструкции соединяется с помощью крана или специальной оснастки (падающая стрела, полиспасты, расчалки и т.п.). 3 — Поворот со скольжением. Используется для тех же конструкций и отличается от предыдущего метода тем, что одновременно с подъемом верха элемента нижняя часть его перемещается на тележке или скользит в направлении фундамента иди опоры. поворотом;
4 - Метод надвижки. Надвигаемый элемент собирается в стороне от места проектной установки, затем надвигается по специальным накаточным путям с помощью лебедок (с полиспастами) или горизонтальных домкратов.

2 — Метод подращивания. На земле собирают верхнюю часть сооружения и затем поднимают ее на уровень, превышающий высоту нижележащего звена. На освободившемся месте под верхней частью монтируют (подводят под нее) следующие элементы, соединяют их и поднимают вверх с помощью, например, гидродомкратов.


Слайд 22Заделка стыков конструкций
Замоноличивание – применяется с целью закрепления ж/б конструкций в

проектное положение для сохранения устойчивости и прочности на длительное время предохранения металла от коррозии, для защиты от продувания, влаги и т.п.
Замоноличиванию должна предшествовать:
Антикоррозийная защита;
Герметизация;
Утепление.



Слайд 233. Особенности возведения высотных зданий и сооружений
Монтаж высотных зданий осуществляют методом

наращивания с использованием :
приставных кранов,
передвижных кранов ,
самоподъемных башенных кранов.

Возведение высотного здания подразделяют на следующие этапы:
возведение подземной части здания;
бетонирование ядра жесткости;
монтаж сборных конструкций или возведение монолитного каркаса;
монтаж перегородок;
отделочные работы.

Слайд 24Высотные здания (выше 17 этажей) чаще бывают компактными, небольших размеров в

плане, реже протяженными, многосекционными.

Монтаж таких зданий осуществляют методом наращивания с использованием приставных, передвижных и самоподъемных башенных кранов.

Конструктивной основой высотных зданий является стальной, железобетонный или комбинированный каркас с пространственным ядром жесткости или плоскими диафрагмами — связями.

В большинстве высотных зданий предусмотрено ядро жесткости, которое воспринимает горизонтальные нагрузки от примыкающих частей здания и обеспечивает устойчивость и пространственную жесткость всего здания в процессе монтажа и эксплуатации.

В некоторых зданиях сначала выполняют монтаж ядра жесткости, например, лифтовой шахты до проектной отметки, а затем — возведение остальных конструктивных элементов.

Ядро жесткости чаще выполняют в монолитных конструкциях, обычно бетонирование ядра опережает монтаж каркаса на 1...2 яруса. Для надежного соединения каркаса к ядру здания в стенках ядра жесткости должны быть оставлены штрабы, проемы с оголенными стержнями арматуры для крепления к ним балок каркаса сварными или болтовыми соединениями.

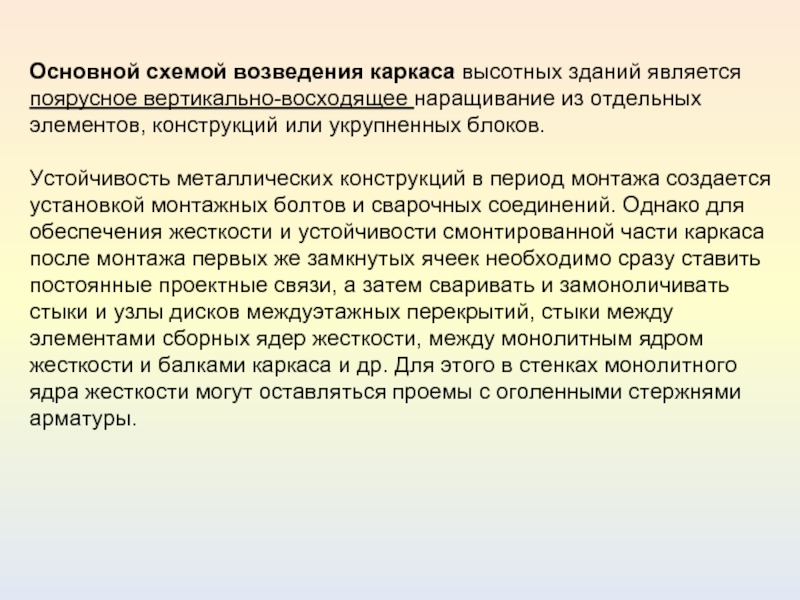

Слайд 25Основной схемой возведения каркаса высотных зданий является поярусное вертикально-восходящее наращивание из

отдельных элементов, конструкций или укрупненных блоков.
Устойчивость металлических конструкций в период монтажа создается установкой монтажных болтов и сварочных соединений. Однако для обеспечения жесткости и устойчивости смонтированной части каркаса после монтажа первых же замкнутых ячеек необходимо сразу ставить постоянные проектные связи, а затем сваривать и замоноличивать стыки и узлы дисков междуэтажных перекрытий, стыки между элементами сборных ядер жесткости, между монолитным ядром жесткости и балками каркаса и др. Для этого в стенках монолитного ядра жесткости могут оставляться проемы с оголенными стержнями арматуры.

Слайд 26Схемы высотных зданий:
а —со стальным ядром жесткости; б— с железобетонным каркасом;


1 — ядро жесткости; 2 — смонтированная часть каркаса;
3 — монтируемая часть каркаса

Слайд 27Схемы возведения высотных зданий:

а — передвижным и самоподъемным кранами; б— приставным

краном;
в — самоподъемным краном;
г —двумя самоподъемными кранами;
1, 3, 7 — монтажные краны;
2 — путь движения крана;
4 — монтажные связи крана;
5 — ядро жесткости;
6 — стальной каркас;
І..УП— этапы работ

Слайд 28Схема самоподъемного крана для монтажа высотных зданий:
исходное
положение
подъем
обоймы
подъем
крана
