Технология изготовления валов презентация
Содержание
- 1. Технология изготовления валов

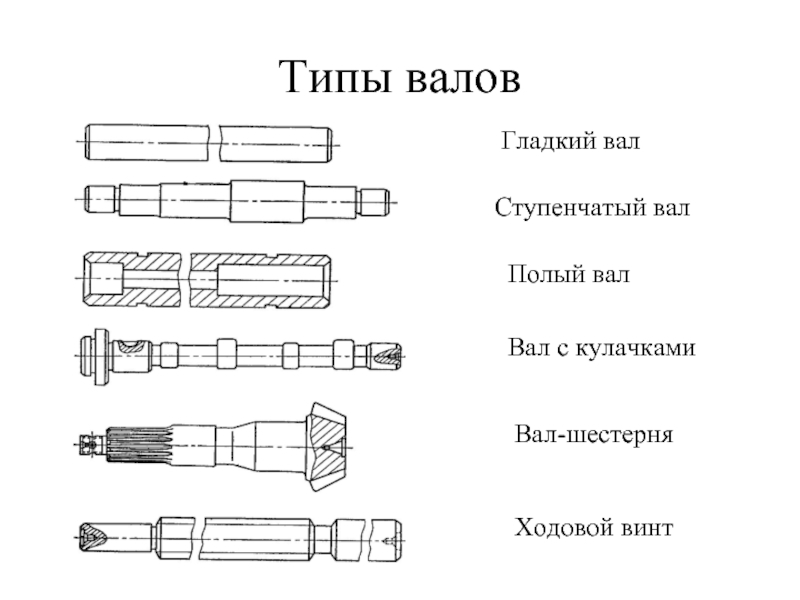

- 2. Типы валов Гладкий вал Ступенчатый вал Полый вал Вал с кулачками Вал-шестерня Ходовой винт
- 3. Заготовки валов а) штамповка в штампах; б)
- 4. Основные схемы базирования Базирование в центрах Рисунок
- 5. Основные схемы базирования Установка в центрах Рисунок
- 6. Основные схемы базирования Установка в центрах Рисунок
- 7. Основные схемы базирования Установка в патронах Рисунок
- 8. Основные схемы базирования Дополнительные базы Рисунок 8 – Неподвижный люнет Рисунок 9 – Подвижный люнет
- 9. Маршрут изготовления валов Обработка торцов и
- 10. Пример маршрута изготовления вала
- 11. Пример маршрута изготовления вала Таблица 1 – Маршрут изготовления вала в условиях мелкосерийного производства
- 12. Пример маршрута изготовления вала Таблица 1 – Маршрут изготовления вала в условиях мелкосерийного производства
- 13. Пример маршрута изготовления вала Таблица 1 – Маршрут изготовления вала в условиях крупносерийного производства
- 14. Пример маршрута изготовления вала Таблица 1 – Маршрут изготовления вала в условиях крупносерийного производства
- 15. Отдельные операции обработки валов
- 16. Фрезерно-центровальная операция
- 17. Фрезерно-центровальная операция 1 – Торцевая фреза; 2 – Центровальное сверло.
- 18. Токарная операция Обработка ступенчатого вала на токарном гидрокопировальном полуавтомате
- 19. Токарная операция Обработка ступенчатого вала на токарном

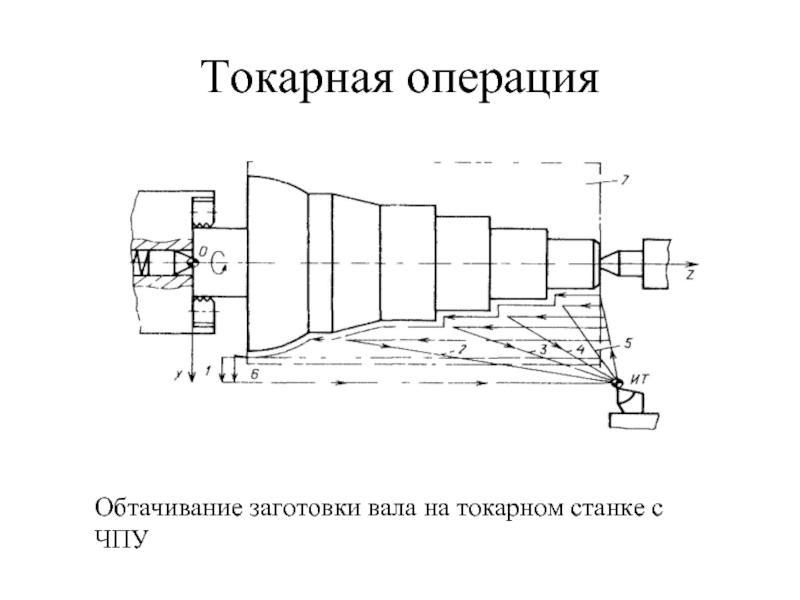

- 20. Токарная операция Обтачивание заготовки вала на токарном станке с ЧПУ
- 21. Шлифование валов а – на круглошлифовальном
Слайд 3Заготовки валов
а) штамповка в штампах; б) штамповка на ГКМ; г) поперечно-винтовая
прокатка
Рисунок 1 – Заготовки, получаемые различными методами
Рисунок 1 – Заготовки, получаемые различными методами
Слайд 4Основные схемы базирования
Базирование в центрах

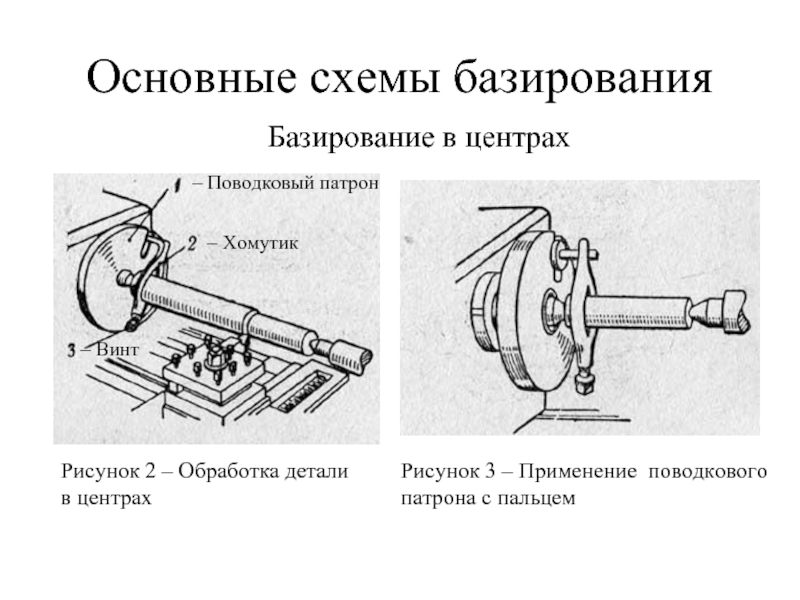

Рисунок 2 – Обработка детали
в центрах
–
Поводковый патрон
– Хомутик
– Винт
Рисунок 3 – Применение поводкового
патрона с пальцем
Слайд 5Основные схемы базирования
Установка в центрах
Рисунок 4 – Поводковый патрон с предохранительным
кожухом
Рисунок 5 – Нормальный и обратный
центра
нормальный
обратный
Слайд 6Основные схемы базирования
Установка в центрах

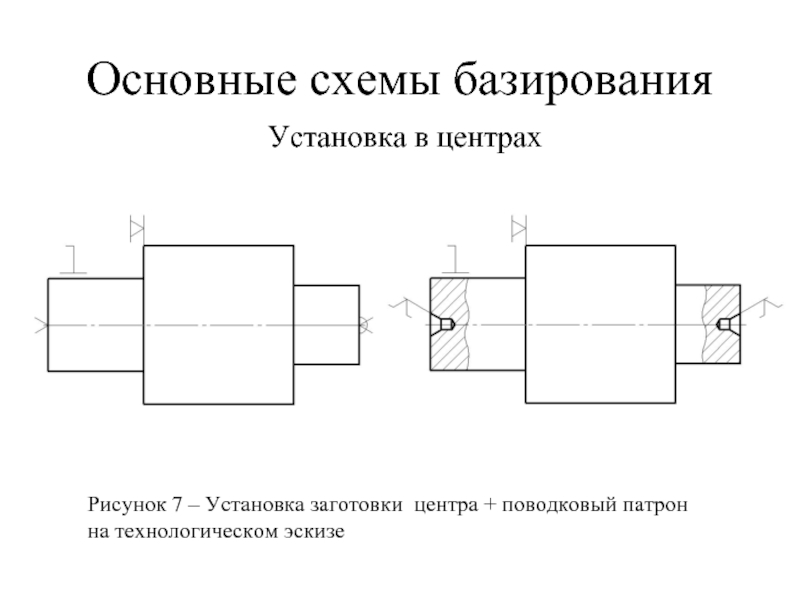

Рисунок 7 – Установка заготовки центра +
поводковый патрон на технологическом эскизе
Слайд 7Основные схемы базирования
Установка в патронах
Рисунок 8 – Четырехкулачковый патрон
Рисунок 9 –
Трехкулачковый самоцентрирующий патрон
Слайд 8Основные схемы базирования

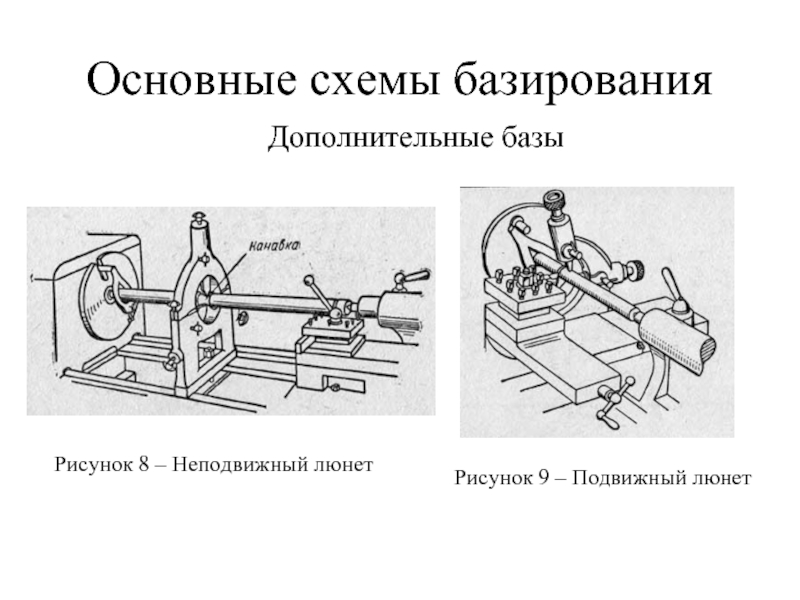

Дополнительные базы
Рисунок 8 – Неподвижный люнет
Рисунок 9 – Подвижный
люнет
Слайд 9Маршрут изготовления валов
Обработка торцов и зацентровка (подготовка баз);
Черновая обработка наружных
поверхностей вращения;
Обработка шлицев;
Обработка отверстий;
Обработка резьб;
Термообработка;
Правка центров;
Чистовая обработка наружных поверхностей вращения;
Окончательная обработка шлицев, при необходимости и шпоночных канавок;
Окончательная обработка резьб;
Окончательная обработка основных рабочих поверхностей.
Обработка шлицев;
Обработка отверстий;
Обработка резьб;
Термообработка;
Правка центров;
Чистовая обработка наружных поверхностей вращения;
Окончательная обработка шлицев, при необходимости и шпоночных канавок;
Окончательная обработка резьб;
Окончательная обработка основных рабочих поверхностей.

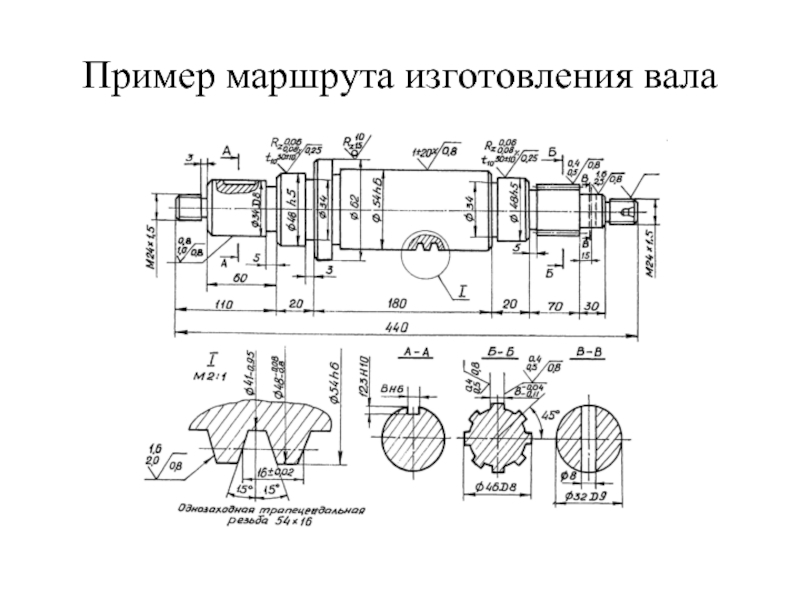

Слайд 11Пример маршрута изготовления вала

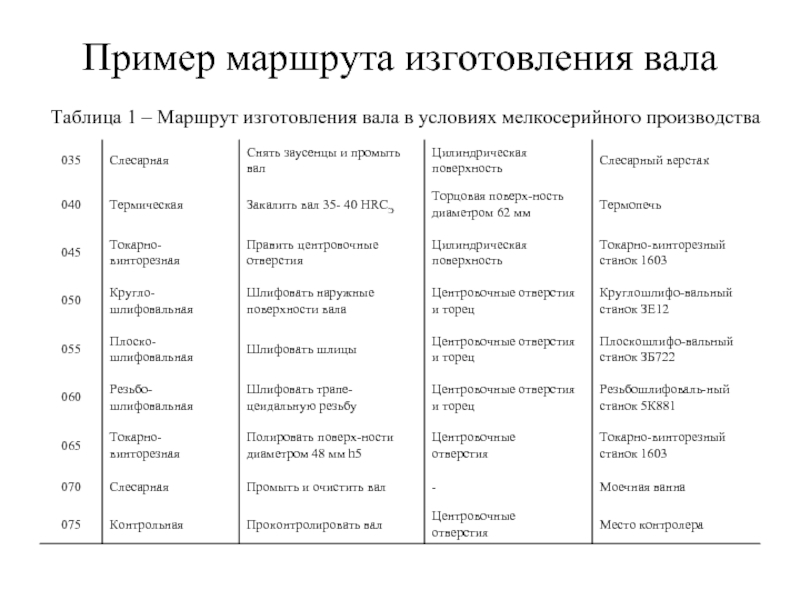

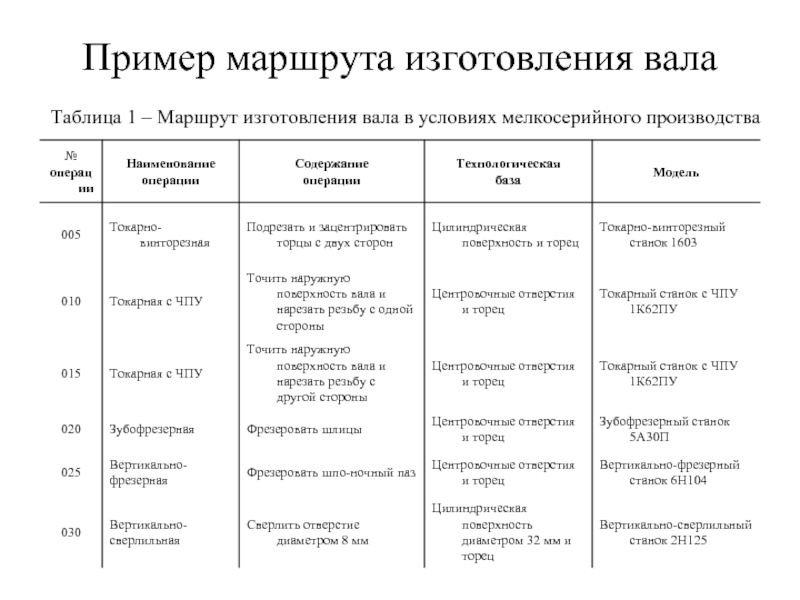

Таблица 1 – Маршрут изготовления вала в условиях
мелкосерийного производства
Слайд 12Пример маршрута изготовления вала
Таблица 1 – Маршрут изготовления вала в условиях
мелкосерийного производства
Слайд 13Пример маршрута изготовления вала

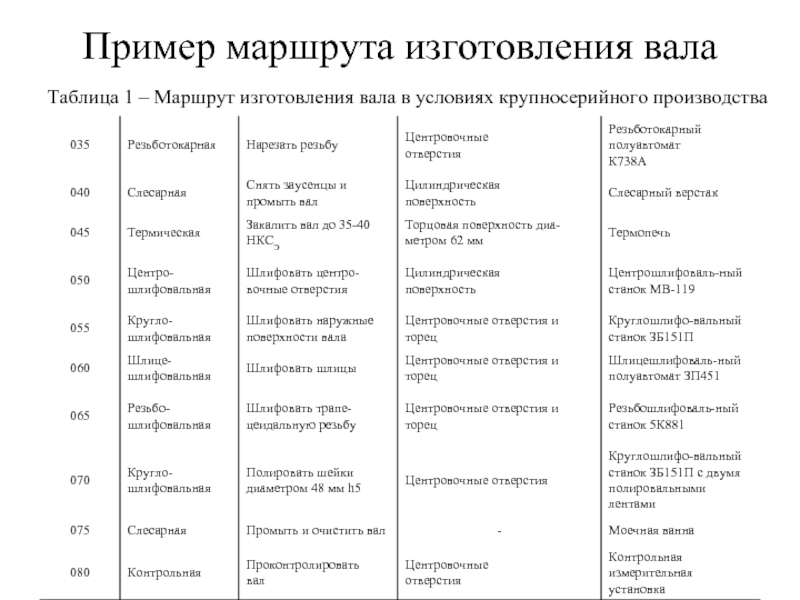

Таблица 1 – Маршрут изготовления вала в условиях
крупносерийного производства
Слайд 14Пример маршрута изготовления вала
Таблица 1 – Маршрут изготовления вала в условиях
крупносерийного производства

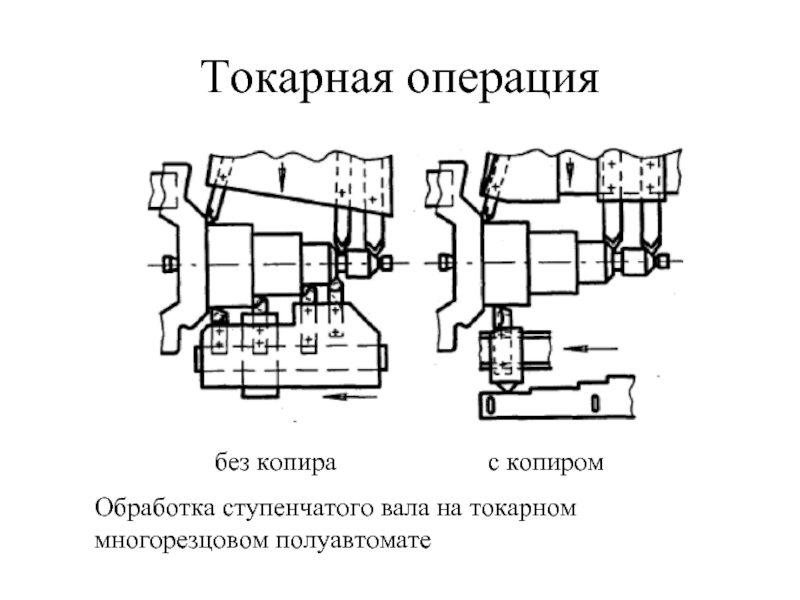

Слайд 19Токарная операция
Обработка ступенчатого вала на токарном многорезцовом полуавтомате
без копира
с
копиром
Слайд 21Шлифование валов
а – на круглошлифовальном станке с продольной подачей;
б – на
круглошлифовальном станке врезное;
в – на бесцентровошлифовальном станке.
в – на бесцентровошлифовальном станке.
