Технологические схемы возведения монолитных зданий презентация
Содержание
- 1. Технологические схемы возведения монолитных зданий
- 2. Виды схем: Традиционные Нетрадиционные
- 3. 1. Традиционные схемы с применением горизонтально-извлекаемой опалубки а) поярусное бетонирование
- 4. 1. Традиционные схемы с применением горизонтально-извлекаемой опалубки б) ступенчатое бетонирование
- 5. 1. Традиционные схемы с применением вертикально-извлекаемой опалубки а) со сборными перекрытиями
- 6. 1. Традиционные схемы с применением вертикально-извлекаемой опалубки б) с монолитными перекрытиями

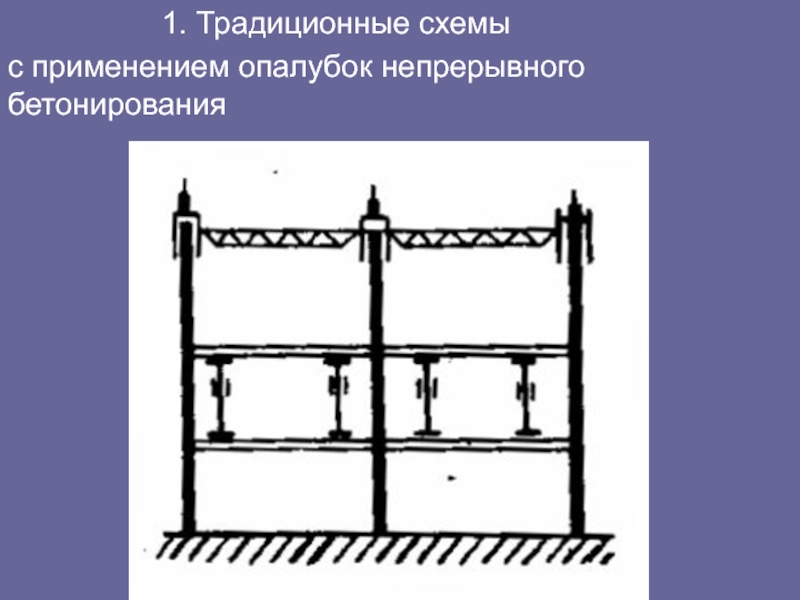

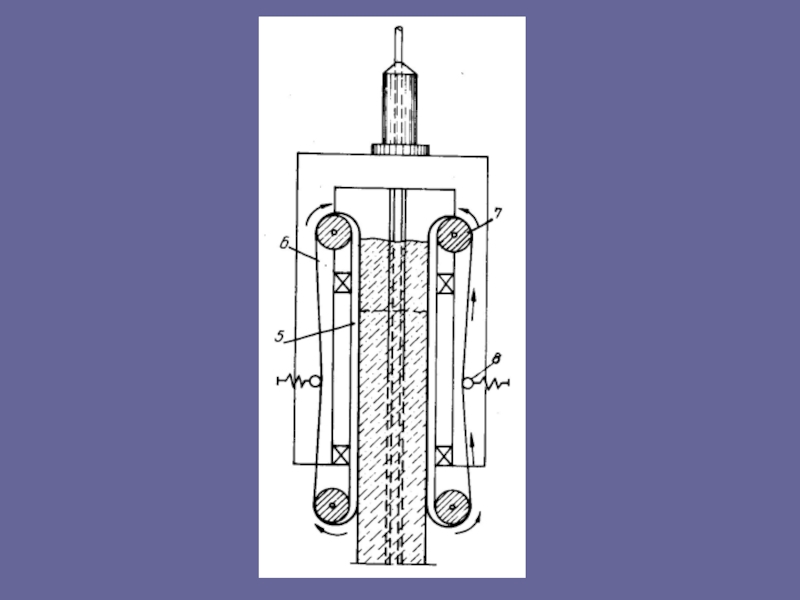

- 7. 1. Традиционные схемы с применением опалубок непрерывного бетонирования
- 8. 2. К нетрадиционным схемам относятся: а) возведение зданий методом подъема

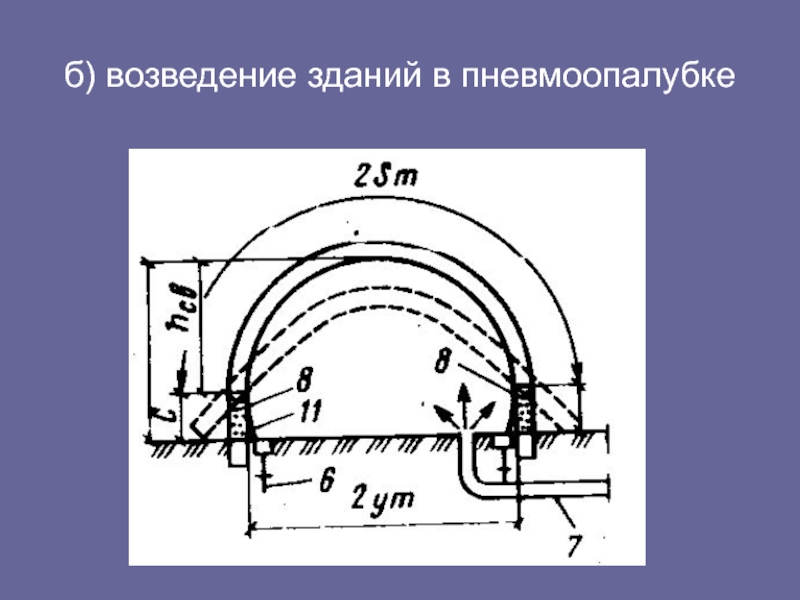

- 9. б) возведение зданий в пневмоопалубке
- 10. 8. Возведение зданий в объемно-переставной опалубке
- 11. Состав элементов опалубки 1. Опалубочный блок П-
- 12. Схема устройства опалубки
- 13. Состав процессов Устройство маяков стен Установка секций

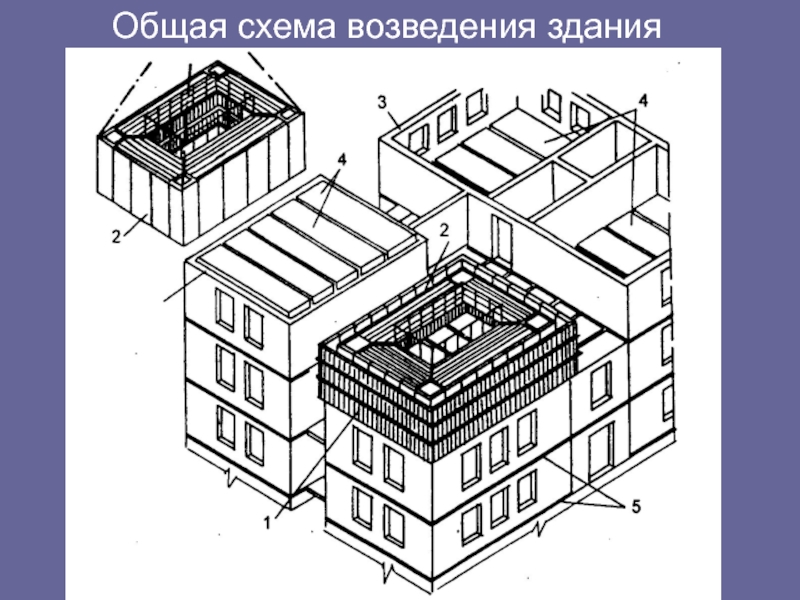

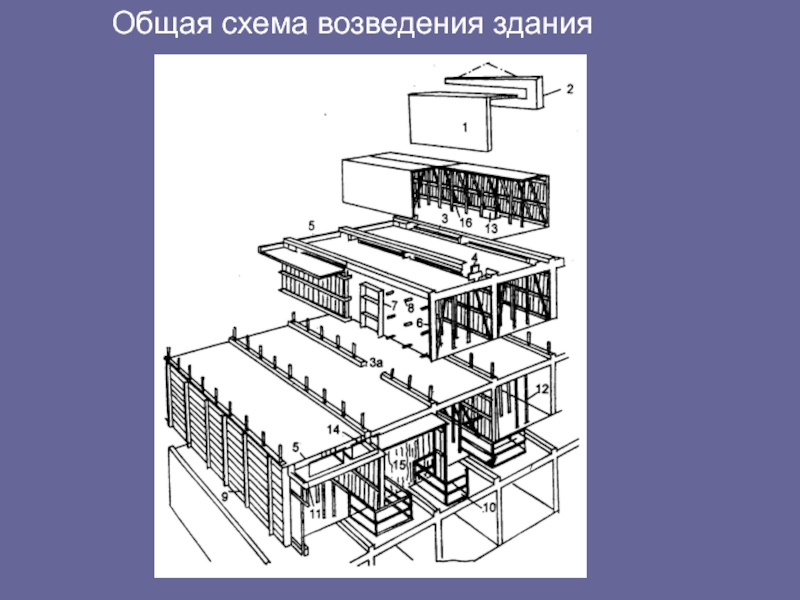

- 14. Общая схема возведения здания
- 15. Схемы демонтажа объемно-переставной опалубки 1. С помощью выносных подмостей
- 16. Схемы демонтажа объемно-переставной опалубки 2. С помощью специальной траверсы

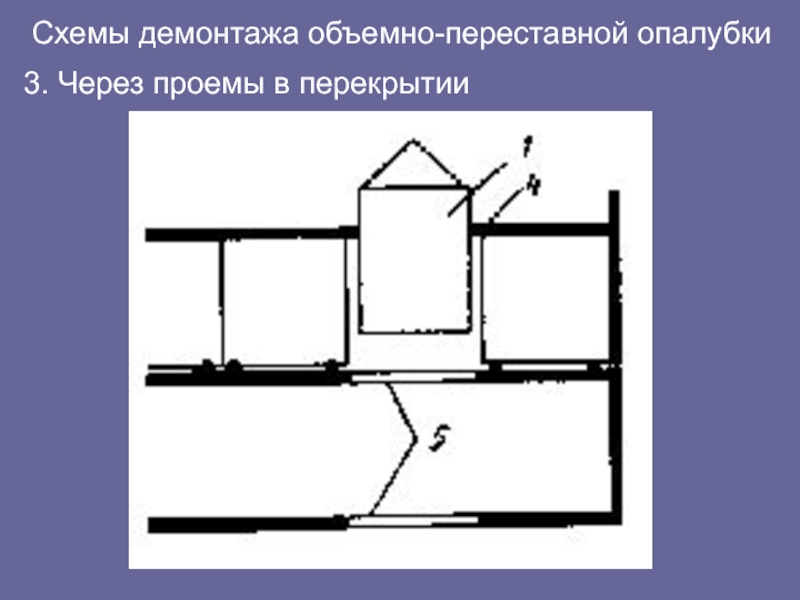

- 17. Схемы демонтажа объемно-переставной опалубки 3. Через проемы в перекрытии
- 18. Схемы демонтажа объемно-переставной опалубки 4. Крупными блоками
- 19. 9. Возведение зданий в блочно- щитовой опалубке
- 20. Состав элементов: Опалубочный блок Наружные панели крупнощитовой опалубки Проемообразователи
- 21. Варианты сочетания монолитного и сборного ж/б Монолитные
- 22. Общая схема возведения здания
- 23. Технологическая схема бетонирования здания

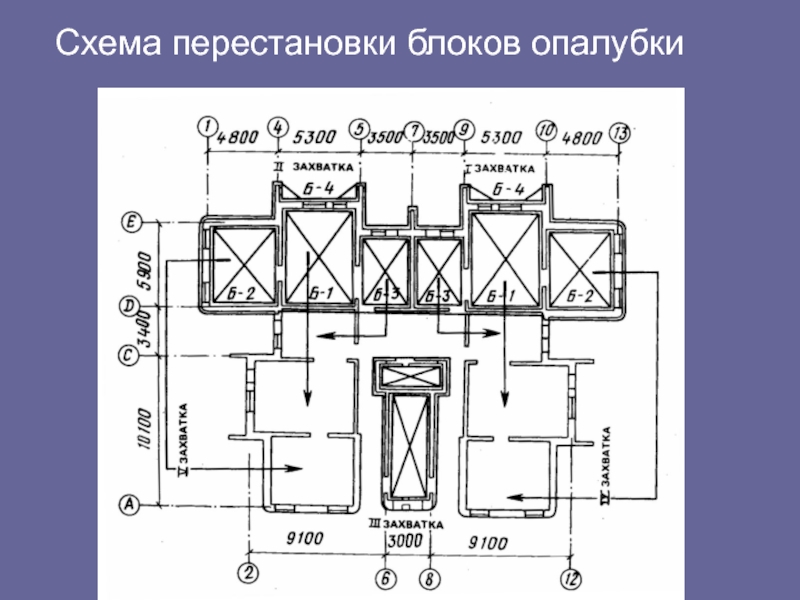

- 24. Схема перестановки блоков опалубки
- 25. Состав процессов: Установка блоков опалубки Установка и

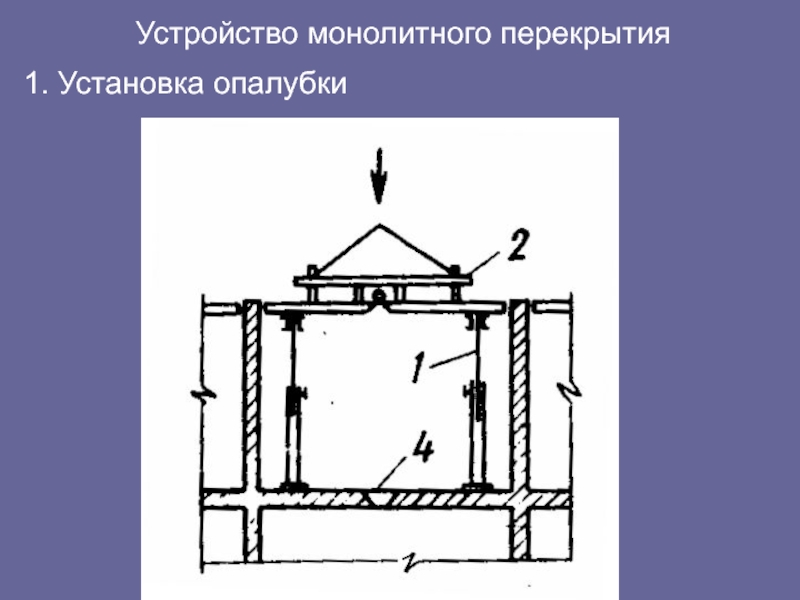

- 26. Устройство монолитного перекрытия 1. Установка опалубки
- 27. Устройство монолитного перекрытия 2. Укладка бетонной смеси
- 28. Устройство монолитного перекрытия 3. Установка блочной опалубки и бетонирование стен
- 29. Устройство монолитного перекрытия 4. Демонтаж опалубки

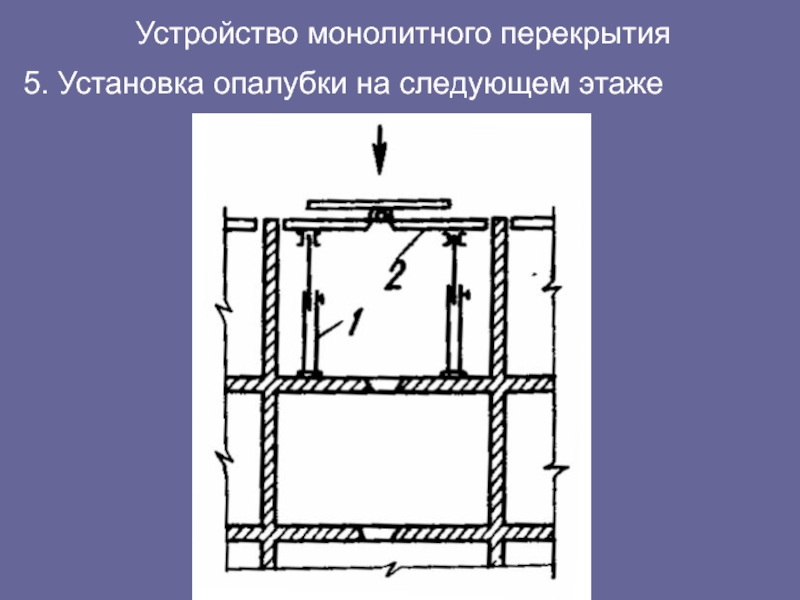

- 30. Устройство монолитного перекрытия 5. Установка опалубки на следующем этаже
- 31. Схема установки опалубки
- 32. 10. Возведение зданий в скользящей опалубке
- 33. Состав элементов: Опалубочные щиты Домкратная рама
- 34. Состав процессов Установка опалубки Устройство опорного пояса
- 35. Скорость подъема опалубки V = (hon –
- 36. Зависимость сил сцепления бетона с опалубкой от времени твердения
- 39. Способы устройства перекрытий
- 40. Из сборных ж/б плит размером на комнату, после возведения стен на всю высоту

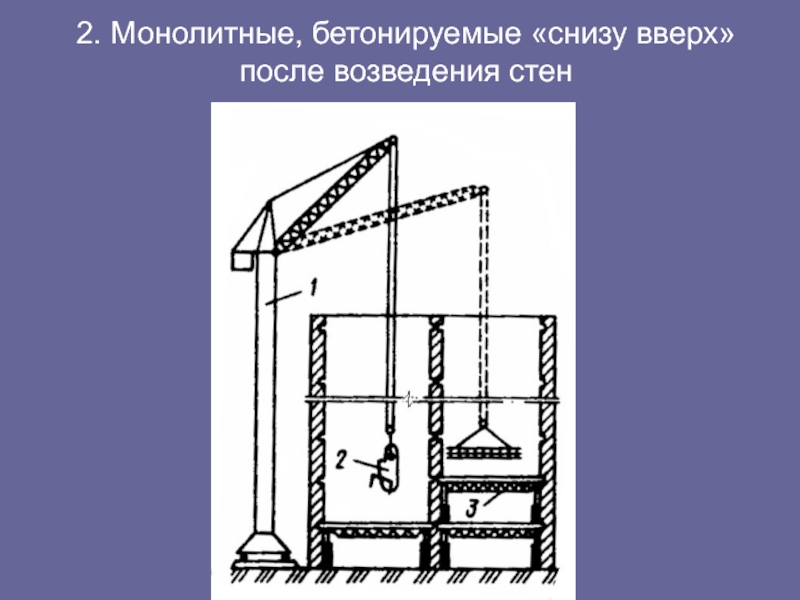

- 41. 2. Монолитные, бетонируемые «снизу вверх» после возведения стен
- 42. 3. Монолитные, бетонируемые «сверху вниз»
- 43. 4. Поэтажный: бетонирование стен и перекрытий выполняется последовательно
- 44. 11. Возведение зданий с применением несъемной опалубки
- 45. Конструктивные схемы использования несъемной опалубки Сборные ж/б элементы в сочетании с блочной опалубкой
- 46. Конструктивные схемы использования несъемной опалубки Сборные ж/б элементы несъемной опалубки стен и перекрытий
- 47. 12. Технология возведения сооружений в пневматической опалубке
- 48. Способы возведения сооружений Укладка бетона на разостланную

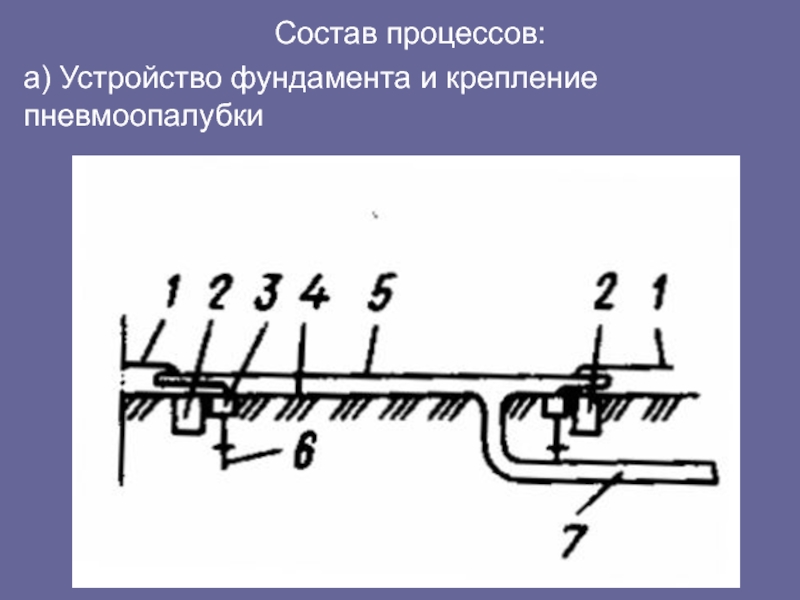

- 49. Состав процессов: а) Устройство фундамента и крепление пневмоопалубки

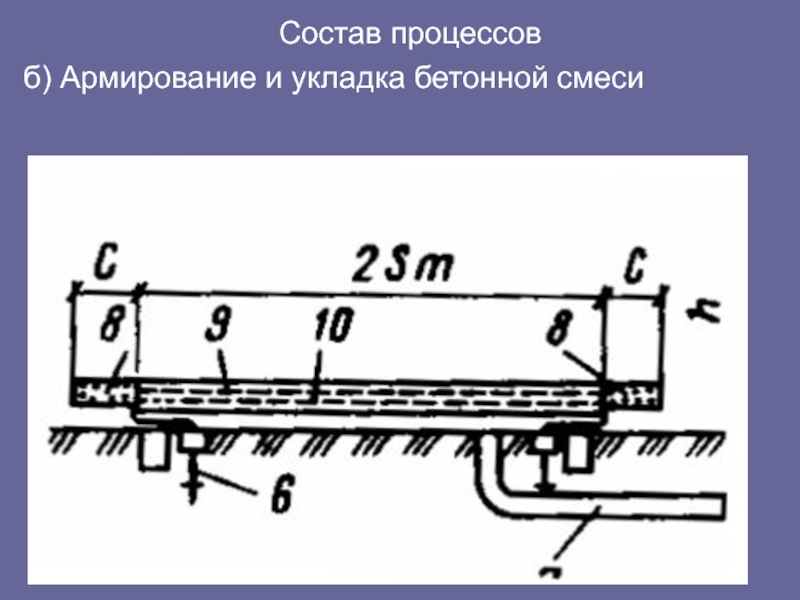

- 50. Состав процессов б) Армирование и укладка бетонной смеси
- 51. Состав процессов в) Подъем опалубки
- 52. 2. Нанесение бетонной смеси на надутую опалубку методом набрызка а) Устройство фундаментов и монтаж опалубки
- 53. б) Укладка арматурных сеток с обжатием прижимными канатами
- 54. в) Набрызг бетона г) Укрытие и выдерживание д) Демонтаж опалубки
- 55. Преимущества пневматической опалубки Снижение трудоемкости на 70%,
Виды схем: Традиционные Нетрадиционные
Слайд 31. Традиционные схемы
с применением горизонтально-извлекаемой опалубки
а) поярусное бетонирование
Слайд 41. Традиционные схемы
с применением горизонтально-извлекаемой опалубки
б) ступенчатое бетонирование
Слайд 51. Традиционные схемы
с применением вертикально-извлекаемой опалубки
а) со сборными перекрытиями
Слайд 61. Традиционные схемы
с применением вертикально-извлекаемой опалубки
б) с монолитными перекрытиями
Слайд 11Состав элементов опалубки
1. Опалубочный блок П- и Г-образной формы
ширина 1,2 ;
1,5 ; 1,8 м
высота 2,8 ; 3,0 ; 3,3 м
пролет 2,4 – 5,7 м (через 0,3 м)
2. Домкраты
Катучие опоры
Подкосы и стойки
Проемообразователи
высота 2,8 ; 3,0 ; 3,3 м
пролет 2,4 – 5,7 м (через 0,3 м)
2. Домкраты
Катучие опоры
Подкосы и стойки
Проемообразователи
Слайд 13Состав процессов
Устройство маяков стен
Установка секций опалубки
Установка арматурного каркаса
Установка проёмообразователей
Установка секций опалубки
Укладка
бетонной смеси в стену
Выдерживание
Укладка арматурных сеток для устройства перекрытия
Укладка бетонной смеси в перекрытие
Выдерживание
Демонтаж опалубки с предварительным отрывом от поверхности бетона
Выдерживание
Укладка арматурных сеток для устройства перекрытия
Укладка бетонной смеси в перекрытие
Выдерживание
Демонтаж опалубки с предварительным отрывом от поверхности бетона
Слайд 21Варианты сочетания монолитного и сборного ж/б
Монолитные внутренние и наружные стены в
сочетании со сборными перекрытиями
Монолитные внутренние стены и сборные наружные стены и перекрытия
Монолитные стены и перекрытия
Монолитные внутренние стены и сборные наружные стены и перекрытия
Монолитные стены и перекрытия

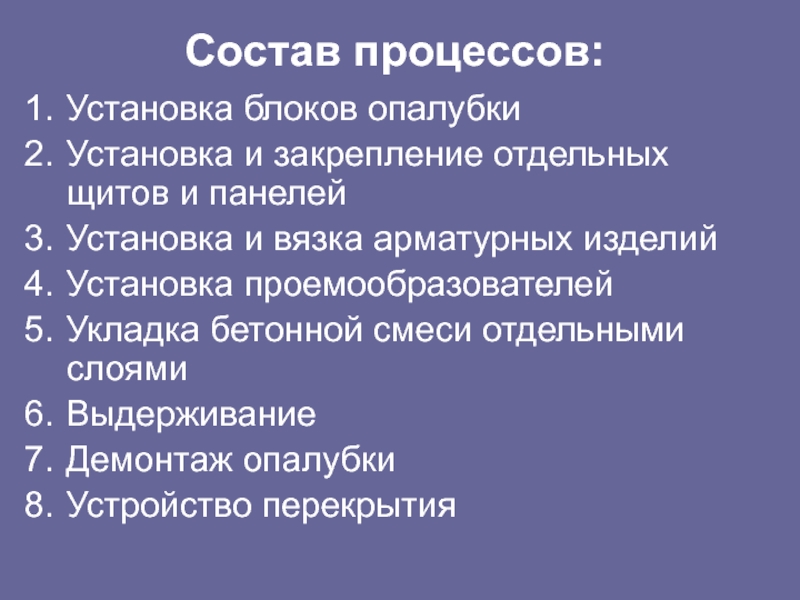

Слайд 25Состав процессов:
Установка блоков опалубки
Установка и закрепление отдельных щитов и панелей
Установка и
вязка арматурных изделий
Установка проемообразователей
Укладка бетонной смеси отдельными слоями
Выдерживание
Демонтаж опалубки
Устройство перекрытия
Установка проемообразователей
Укладка бетонной смеси отдельными слоями
Выдерживание
Демонтаж опалубки
Устройство перекрытия
Слайд 33Состав элементов:
Опалубочные щиты
Домкратная рама
Домкратные стержни с шагом 1,5-2 м ; d
(диаметр) 22-28 мм ; l (длина) до 6 м.
Домкраты с насосной станцией
Подвесные подмости
Домкраты с насосной станцией
Подвесные подмости
Слайд 34Состав процессов
Установка опалубки
Устройство опорного пояса высотой 70-80 см по периметру здания
Подъем
опалубки
Армирование с установкой проемообразователей
Наращивание домкратных стержней
Укладка и уплотнение бетонной смеси
Армирование с установкой проемообразователей
Наращивание домкратных стержней
Укладка и уплотнение бетонной смеси
Слайд 45Конструктивные схемы использования
несъемной опалубки
Сборные ж/б элементы в сочетании с блочной
опалубкой
Слайд 46Конструктивные схемы использования
несъемной опалубки
Сборные ж/б элементы несъемной опалубки стен
и перекрытий
Слайд 48Способы возведения сооружений
Укладка бетона на разостланную в горизонтальном положении опалубку с
последующим прицеплением ее в проектное положение
Слайд 522. Нанесение бетонной смеси на надутую опалубку
методом набрызка
а) Устройство фундаментов и
монтаж опалубки

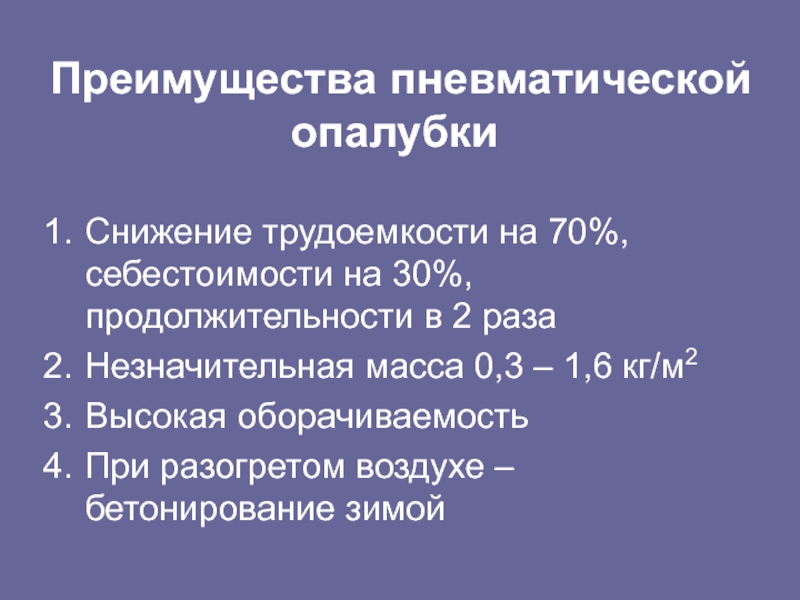

Слайд 55Преимущества пневматической опалубки
Снижение трудоемкости на 70%, себестоимости на 30%, продолжительности в
2 раза
Незначительная масса 0,3 – 1,6 кг/м2
Высокая оборачиваемость
При разогретом воздухе – бетонирование зимой
Незначительная масса 0,3 – 1,6 кг/м2
Высокая оборачиваемость
При разогретом воздухе – бетонирование зимой
