Teceo презентация
Содержание
- 1. Teceo
- 2. Низкая стоимость владения Teceo обеспечивается высокими фотометрическими характеристиками и малым потреблением электроэнергии
- 3. Максимальная экономия на электроэнергии и обслуживании Создан
- 4. Примеры применения Teceo 1 Teceo 2
- 5. Назначение: Жилые районы, переулки, дороги в
- 6. Назначение: Уличное и дорожное освещение.
- 7. Назначение: Уличное и дорожное освещение.
- 8. Назначение: Уличное и дорожное освещение.
- 9. Линейка Teceo Teceo 1
- 10. Teceo 2 Линейка Teceo

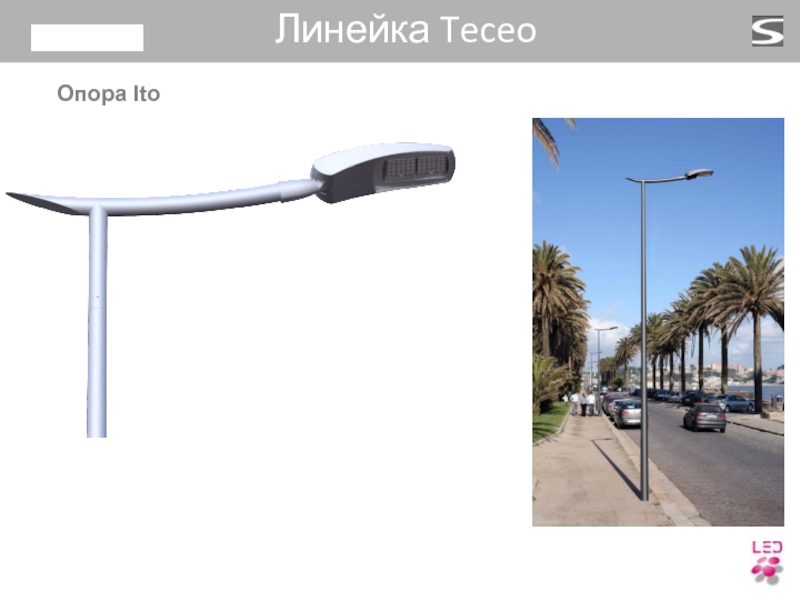

- 11. Линейка Teceo Опора Ito
- 12. Спецификации Номинальный световой поток –
- 13. Teceo 1 Линейка Teceo
- 14. Teceo 2 Линейка Teceo Speedstar
- 15. Линейка Teceo Спецификации :
- 16. 16 и 24 LED Rebel-ES
- 17. Основные преимущества: ThermiX®
- 18. Thermix ® : Снижение
- 19. Правильное освещение: LensoFlex2® предлагает
- 20. Варианты энергосбережения: Двойная мощность Диммирование
- 21. Доступ к блоку питания и подключению Легкий доступ и модернизация Отвернуть 2 винта Концепция FutureProof
- 22. Замена LED Engine на месте IP66 Легкое
- 23. Удаление компонентов оптического отсека IP66 Возможна замена IP66 LEDSafe оптического блока Концепция FutureProof
- 24. Удаление IP66 LEDSafe оптического блока Концепция FutureProof
- 25. Используются отдельные компоненты для защиты светильника
- 26. Фиксация: Фиксация 2 винтами Дополнительное крепление из
- 27. Универсальный кронштейн: Торшерно: 0°
- 28. Пакеты и опции Линейка Teceo

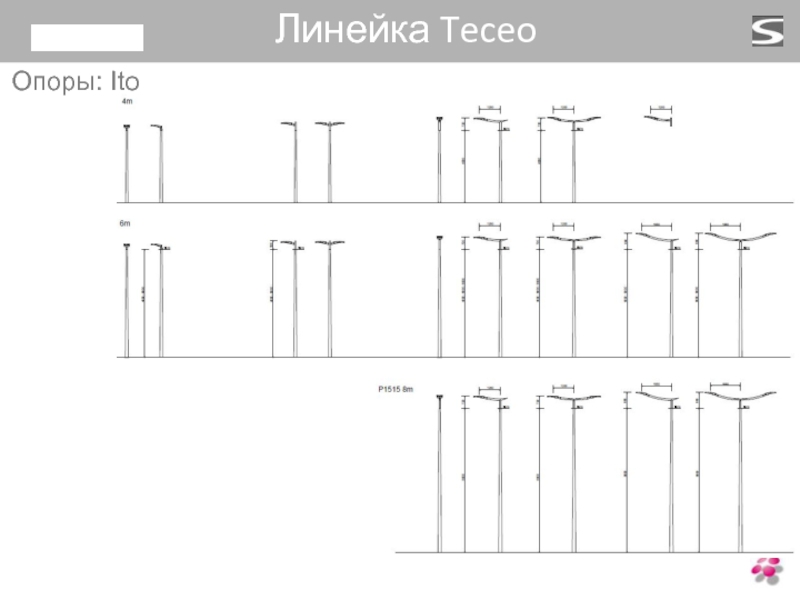

- 29. Опоры: Ito Линейка Teceo

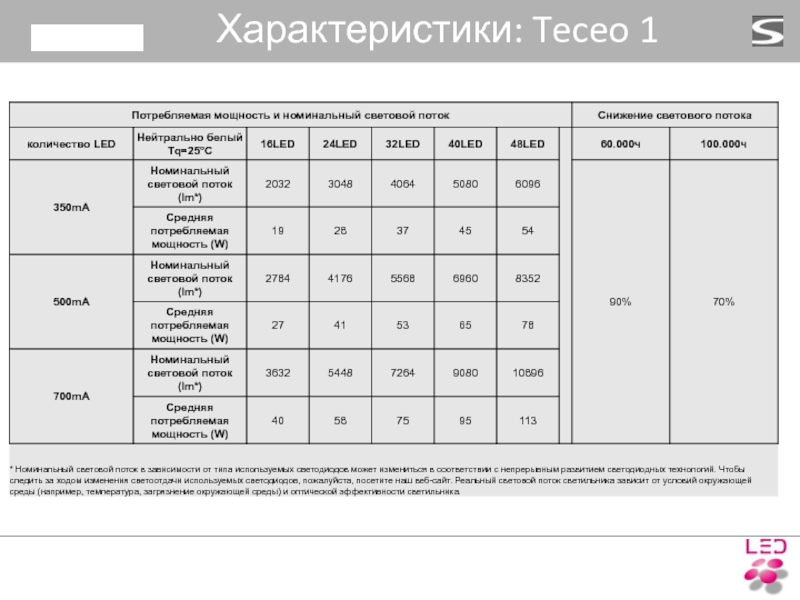

- 30. Характеристики: Teceo 1

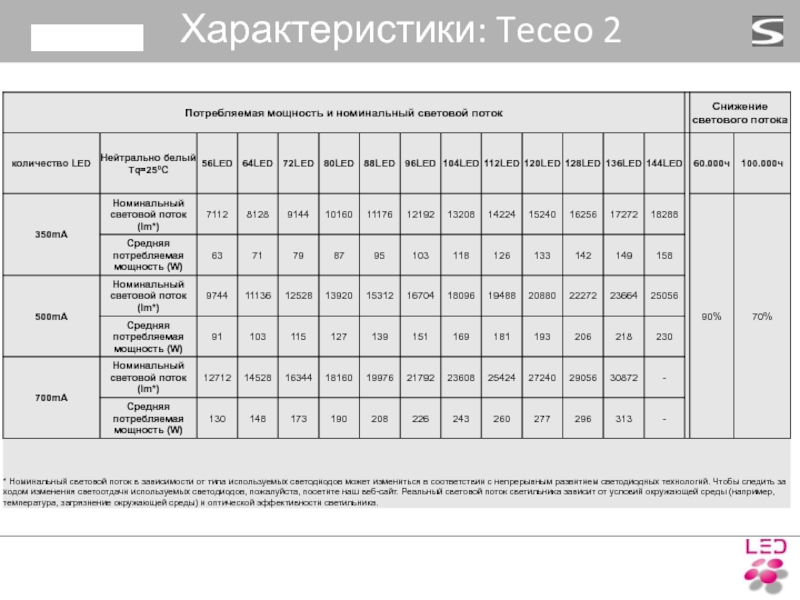

- 31. Характеристики: Teceo 2
- 32. Примеры использования: Практические примеры для
- 33. Class M (яркость) 5093 – Дороги
- 34. Class S (освещенность) S5 (Eср=3 лк) П5 Фотометрия
- 35. Class M (яркость) 5068 – Городская
- 36. Ширина дороги: 6,5 м Шаг: 36m Дорожное
- 37. Примеры использования: Практические примеры для
- 38. 5068 Городская дорога ME3a (Lср=1,0 кд/м², U0=0,4, U1=0,7, TI
- 39. 5096 Загородная дорога ME3a (Lср=1,0 кд/м², U0=0,4, U1 =0,7, TI
- 40. Спасибо
Слайд 2Низкая стоимость владения Teceo обеспечивается
высокими фотометрическими характеристиками и малым потреблением электроэнергии
Слайд 3Максимальная экономия на электроэнергии и обслуживании
Создан чтобы обеспечить минимальную стоимость владения
Возможность
Реальная альтернатива для светильников с ДНАТ
Правильное освещение предлагает комфорт и безопасность
4 различных варианта светораспределения
Гибкость применения:
Модульная конструкция фотометрического устройства
Выбор рабочего тока
FutureProof – возможность модернизации
Замена оптического отсека на месте установки
Простота монтажа и обслуживания
Регулируемый наклон на месте применения
Универсальный монтаж
Линейка Teceo

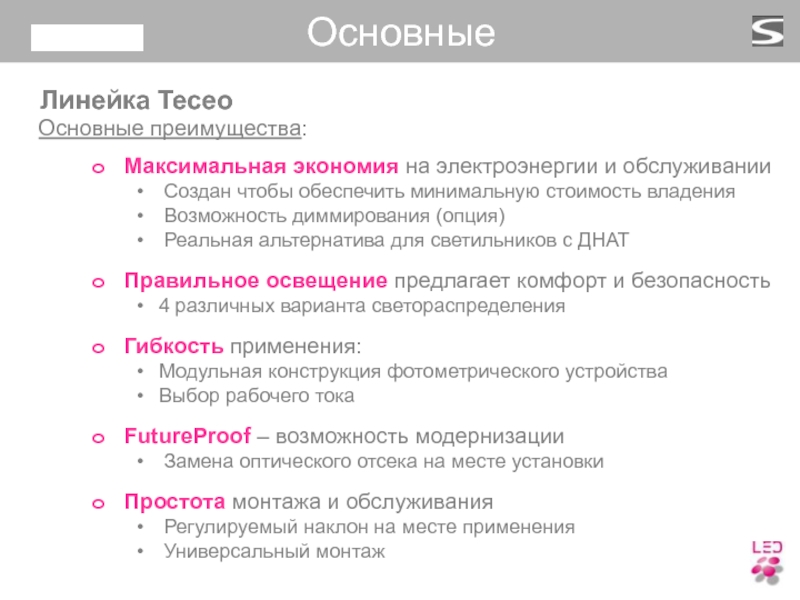

Основные преимущества:
Основные преимущества
Слайд 4Примеры применения
Teceo 1
Teceo 2
(апрель 2012)
Дороги, автомагистрали, открытые пространства,
Слайд 5Назначение:
Жилые районы, переулки, дороги в спальных районах, пешеходные переходы и
Версии:
SL10 Mini: 32 LED
SL10 Midi: 2 x 32 LED
Уникальные особенности (заявленные производителем):
Новая технология HD отражателя предлагает выдающиеся фотометрические характеристики
Future-fit : сменный оптический отсек
Siteco Streetlight
Ближайшие конкуренты
Слайд 6Назначение:
Уличное и дорожное освещение.
Версии:
BGP322: 16 - 80 LED
BGP323: 88 –
Уникальные особенности (заявленные производителем):
Энергоэффективность
Модернизация/обслуживание в течение одной минуты (LEDGINEmodule)=>FutureProof
Инновационный дизайн
Philips Speedstar
Ближайшие конкуренты

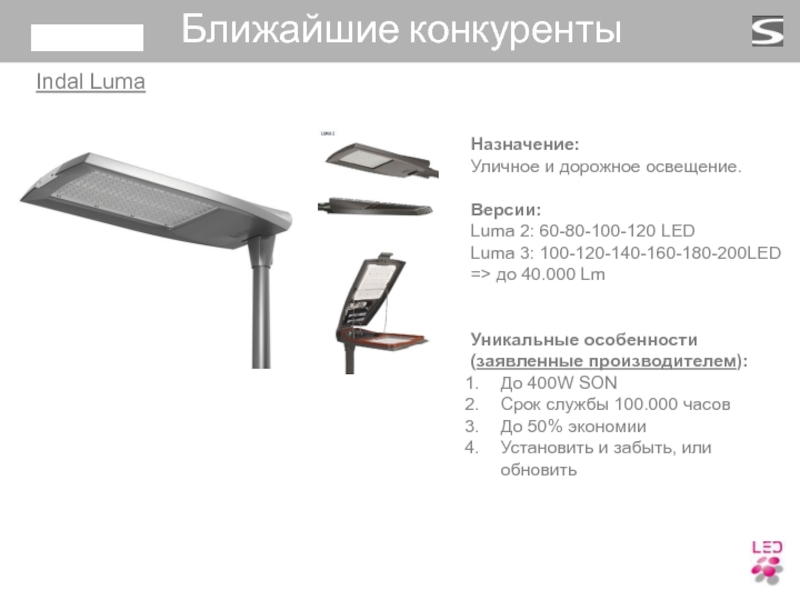

Слайд 7Назначение:
Уличное и дорожное освещение.
Версии:
Luma 2: 60-80-100-120 LED
Luma 3: 100-120-140-160-180-200LED
=> до
Уникальные особенности (заявленные производителем):
До 400W SON
Срок службы 100.000 часов
До 50% экономии
Установить и забыть, или обновить
Indal Luma
Ближайшие конкуренты
Слайд 8Назначение:
Уличное и дорожное освещение.
Версии:
20 – 120 LED (шаг 10 LED)
Уникальные
Наиболее универсальное предложение на рынке:
Выбор количества LED
20 вариантов светораспределения
Выбор рабочего тока
Многочисленные функции
Легкость модификации
Ruud Ledway
Ближайшие конкуренты
Слайд 12Спецификации
Номинальный световой поток – LED Нейтрально белый 500 mA:
Teceo 1:
Teceo 2: 56 - 144 LED
9.000 lm
25.000 lm
2.500 lm
8.000 lm
Линейка Teceo
Световой поток может меняться в зависимости от величины рабочего тока
Слайд 1616 и 24 LED
Rebel-ES LXML-PWN2
Номинальный световой поток:
127lm - 350mA
174lm
227lm - 700mA
Нейтрально белый 4100K
(теплый или холодный по запросу)
Flat Metal Core Printed Circuit Board (MCPCB)
Плоские металлизированные печатные платы
4 типа LensoFlex2® фотометрик
Индекс цветопередачи 65
Модульная концепция:
Ex. of 16 and 24 LEDs Modules
Модульная концепция
Слайд 17Основные преимущества:
ThermiX® ? Управление температурным режимом
2
FutureProof ? Замена LED Engine на месте
? Замена блока питания на месте
LedSafe® ? IP66 оптический отсек для
долгосрочного поддержания высоких оптических характеристик
Energy saving ? Интеллектуальное программирование
Новые драйверы с встроенными возможностями программирования
Система удаленного управления Owlet
Линейка Teceo
Слайд 18
Thermix ® :
Снижение светового потока (tq=25°C):
Температура окружающей
Гарантия :
5 лет для корпуса + LED + блока питания
Линейка Teceo
ta : Температура окружающей среды, объявленная производителем, при которой светильник гарантирует сохранение заявленных характеристик
tq : Температура вокруг светильника для указанных характеристик
Слайд 19
Правильное освещение:
LensoFlex2® предлагает 4 различные фотометрии:
Линейка Teceo
=>
Каждый LED + специальные линзы Schréder формируют полное светораспределение
Гибкость
в количестве LEDs ? уровень интенсивности
в вариантах светораспределения
Плоские печатные платы
Заливающее светораспределение – 5096
I-table : EXT312692
Широкое светораспределение – 5068
I-table : WID312711
Среднее светораспределение – 5093
I-table : MED312721
Узкое светораспределение – 5098
I-table : NAR312701
Слайд 20
Варианты энергосбережения:
Двойная мощность
Диммирование 50%
CLO (Constant Light Output – Постоянный световой поток)
Диммирование
Запрограммированные варианты освещения в зависимости от интенсивности движения
Система удаленного управления Owlet
Динамическое освещение
Линейка Teceo
Слайд 21Доступ к блоку питания
и подключению
Легкий доступ и модернизация
Отвернуть 2 винта
Концепция FutureProof
Слайд 22
Замена LED Engine на месте
IP66
Легкое подключение
Замена блока питания на месте
LedSafe модуль
Премиум версия
Стандартное исполнение
Стекло фиксируется винтами
Профилированная прокладка встроена в корпус
Собранный LedSafe оптический отсек фиксируется винтами, один электрический разъем
Концепция FutureProof
Легкий доступ и модернизация
Слайд 23Удаление компонентов оптического отсека IP66
Возможна замена IP66 LEDSafe оптического блока
Концепция FutureProof
Слайд 25 Используются отдельные компоненты для защиты светильника от импульсных скачков напряжения
Для защиты светильника, в качестве предохранителей, используются варисторы. Если варисторы перегорают, светильник отключается.
Решение для светильников Класса I
Используется один варистор для защиты светильника от импульсных скачков напряжения до 10kV только в дифференциальном режиме.
Для защиты светильника, в качестве предохранителя, используется варистор. Если варистор перегорает светильник отключается.
Решение для светильников Класса II
Защита от скачков напряжения
Защита от скачков напряжения в электросетях установлена на всех версиях

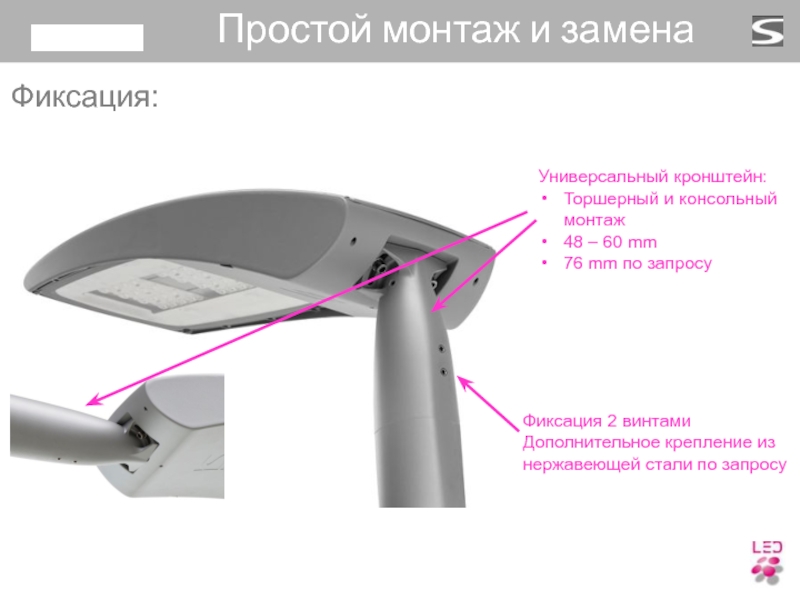

Слайд 26Фиксация:
Фиксация 2 винтами
Дополнительное крепление из нержавеющей стали по запросу
Универсальный кронштейн:
Торшерный и
48 – 60 mm
76 mm по запросу
Простой монтаж и замена

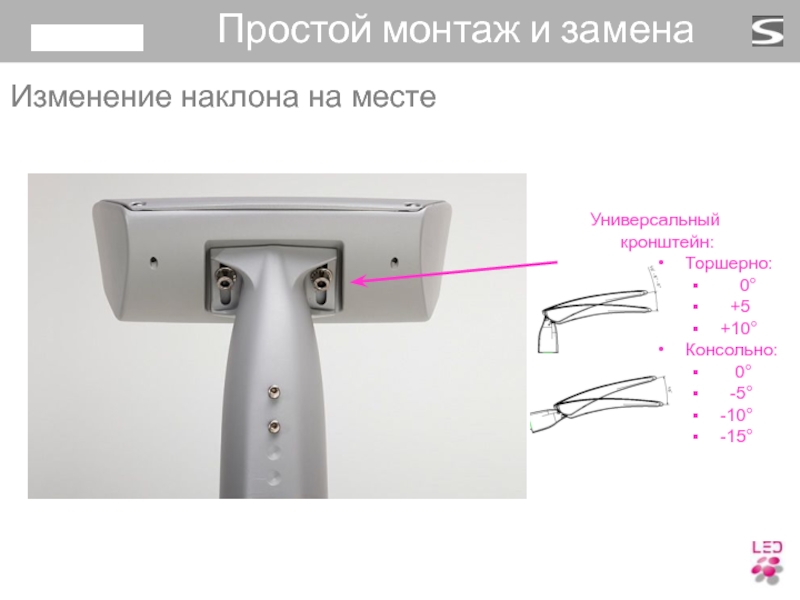

Слайд 27Универсальный кронштейн:
Торшерно:
0°
+5
+10°
Консольно:
0°
-5°
-10°
-15°
Изменение наклона на
Простой монтаж и замена
Слайд 32 Примеры использования:
Практические примеры для Teceo 1
16-24-48 LED
127
174 lm/LED - 500mA
227 lm/LED - 700mA
Фактор обслуживания 0.8 (Кз=1,25)
Углы наклона: 0° и 5°
Фотометрия

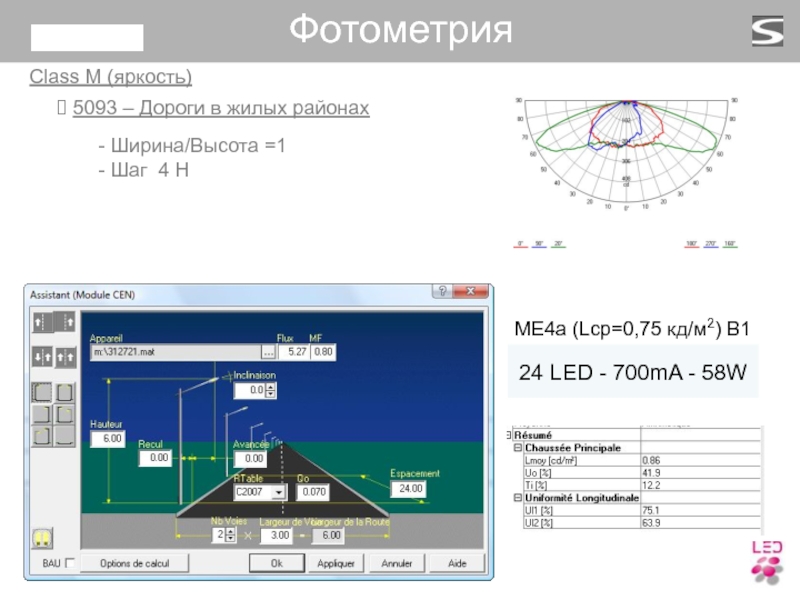

Слайд 33Class M (яркость)
5093 – Дороги в жилых районах
Ширина/Высота =1
ME4a (Lср=0,75 кд/м2) В1
Фотометрия
Слайд 35Class M (яркость)
5068 – Городская дорога
Ширина/Высота >1
Шаг 4H
ME4a
Фотометрия
Слайд 36Ширина дороги: 6,5 м
Шаг: 36m
Дорожное покрытие: R3007
Высота: 9 м
Вылет: -2 м
Фактор
Экономия 30%
Сравнительный расчет
Class M5 (яркость: Lср=0,5 кд/м2) В3
Слайд 37 Примеры использования:
Практические примеры для Teceo2
96 и 44 LED
Фактор обслуживания 0.8 (Кз=1,25)
Углы наклона: 0° и 5°
Фотометрия
