Структурированная кабельная система. Активное сетевое оборудование. Коммутируемыесети. Понятие VLAN. презентация
Содержание
- 1. Структурированная кабельная система. Активное сетевое оборудование. Коммутируемыесети. Понятие VLAN.
- 2. Содержание СКС Вертикальная и горизонтальная проводки.
- 3. Список сокращений СКС - структурированная кабельная система.
- 4. DSSS - Direct Sequence Spread Spectrum (метод
- 5. СКС Предпосылки Стандарт на телекоммуникационные
- 6. Принципы построения СКС структурированность универсальность избыточность 6
- 7. Преимущества СКС единая
- 8. Недостатки Высокая стоимость строительства, которая является неизбежным
- 9. Вертикальная и горизонтальная проводки 1 - Оргтехника
- 10. Медь. 10
- 11. оптика Типовая конструкция кабельного сердечника модульного типа.
- 12. эфир 12
- 13. Активное оборудование. Схематическое изображение активных устройств
- 14. Пассивное оборудование патч панели Компьютерные розетки 14
- 15. Механический соединитель оптических волокон Механические сплайсы
- 16. VLAN VLAN'ы, использующие группировку портов 16
- 17. Список источников http://nag.ru/goodies/book/ http://www.rj45.ru/desc.php?id=240 http://www.sip-telecom.ru/connectorb.htm http://network.xsp.ru/ckc.php 17
Содержание СКС Вертикальная и горизонтальная проводки. Медь, оптика, эфир. Активное и пассивное оборудование. VLAN 2
Слайд 1Структурированная кабельная система. Активное сетевое оборудование. Коммутируемые
сети. Понятие VLAN.
Томила С.
НК-301
Слайд 2Содержание
СКС
Вертикальная и горизонтальная проводки.
Медь, оптика, эфир.
Активное и пассивное
оборудование.
VLAN
2
Слайд 3Список сокращений
СКС - структурированная кабельная система.
TIA - Telecommunications Industry Association
(Ассоциация промышленности средств связи)
ANSI - American National Standards Institute (американский национальный институт стандартов)
EIA - Electronics Industries Association
(ассоциация электронной промышленности)
3

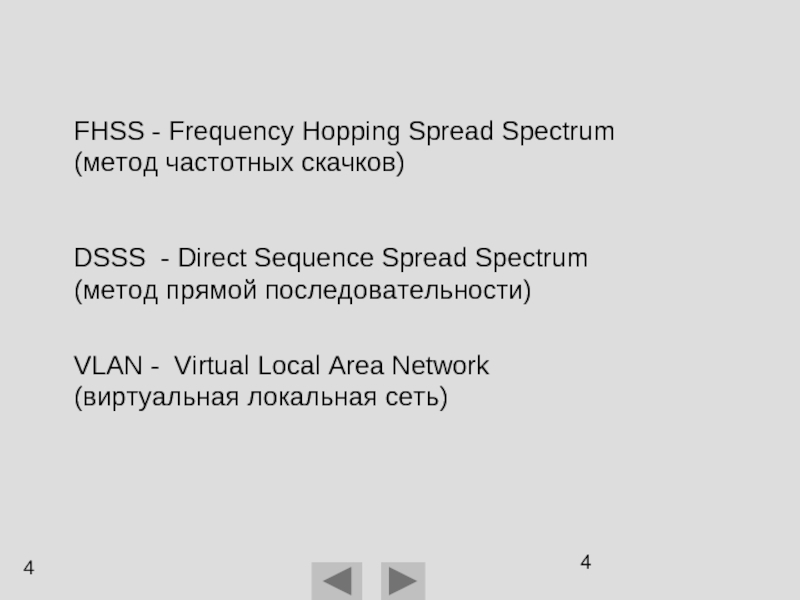

Слайд 4DSSS - Direct Sequence Spread Spectrum
(метод прямой последовательности)
FHSS - Frequency Hopping
Spread Spectrum
(метод частотных скачков)
(метод частотных скачков)
VLAN - Virtual Local Area Network
(виртуальная локальная сеть)
4
Слайд 5СКС
Предпосылки
Стандарт на телекоммуникационные кабельные системы EIA/TIA 568
Стандарт ANSI/TIA/EIA-569 (Commercial Building
Standard for Telecommunications Pathways and Spaceways)
Стандарт ANSI/TIA/EIA-606 (Administration Standard for the Telecommunications Infrastructure of Commercial Buildings)
5
Слайд 7Преимущества СКС
единая кабельная система.
использование универсальных розеток.
возможностями внесения изменений без изменения существующей
сети.
используют стандартные компоненты и материалы.
позволяют комбинировать в одной сети волоконно-оптический и медный кабель.
7
Слайд 8Недостатки
Высокая стоимость строительства, которая является неизбежным следствием избыточности и универсальности.
Подмена
понятий качества среды передачи данных в сети удобством обслуживания и хорошим внешним видом.
Высокая скорость смены технологий, делающая бессмысленным расточительством долгосрочные гарантии работоспособности.
8
Слайд 9Вертикальная и горизонтальная проводки
1 - Оргтехника
2 - Горизонтальная кабельная проводка
3 - Коммутационный узел
4 - Вертикальная кабельная проводка
5 - Служебные технические средства
9
Слайд 11оптика
Типовая конструкция кабельного сердечника модульного типа.
1 - оптическое волокно в
буфере (ОВ) или служебная жила (СЖ) из мягкой медной проволоки;
2 - гидрофобный заполнитель (ГЗ);
3 - оболочка оптического модуля (ОМ);
4- гидрофобное заполнение;
5 - скрепляющий элемент, обычно обмотка полиэтилентерефталатной пленкой;
6 - центральный силовой элемент (ЦСЭ);
7- промежуточная оболочка кабеля;
8 - силовой элемент;
9 - защитная оболочка.
2 - гидрофобный заполнитель (ГЗ);
3 - оболочка оптического модуля (ОМ);
4- гидрофобное заполнение;
5 - скрепляющий элемент, обычно обмотка полиэтилентерефталатной пленкой;
6 - центральный силовой элемент (ЦСЭ);
7- промежуточная оболочка кабеля;
8 - силовой элемент;
9 - защитная оболочка.
11
Слайд 13Активное оборудование.
Схематическое изображение активных устройств
· Повторители и концентраторы.
·
Мосты.
· Маршрутизаторы.
· Коммутаторы
· Маршрутизаторы.
· Коммутаторы
13
Слайд 15Механический соединитель оптических волокон Механические сплайсы предназначены для быстрой стыковки многомодового или
одномодового волокна, позволяют производить не менее 5 перестыковок.
Разъемы RJ45
15
Слайд 17Список источников
http://nag.ru/goodies/book/
http://www.rj45.ru/desc.php?id=240
http://www.sip-telecom.ru/connectorb.htm
http://network.xsp.ru/ckc.php
17
