Строительство волоконно-оптической линии связи между городами Череповец и Вологда презентация
Содержание
- 1. Строительство волоконно-оптической линии связи между городами Череповец и Вологда
- 2. ЦЕЛЬ ДИПЛОМНОГО ПРОЕКТА:
- 3. ОБОСНОВАНИЕ НЕОБХОДИМОСТИ СТРОИТЕЛЬСТВА ВОЛС
- 4. ТРЕБОВАНИЯ ПРИ ВЫБОРЕ ПРОЕКТИРУЕМОЙ ТРАССЫ Меньшая протяжённость
- 5. Ситуационная карта трассы Оконечные пункты проектируемой трассы являются города Череповец - Вологда
- 7. Для строительства проектируемой ВОЛС используем кабель марки
- 8. ЗАЩИТНЫЕ ПОЛИЭТИЛЕНОВЫЕ ТРУБКИ (ЗПТ) ВЫСОКОЙ ПЛОТНОСТИ ФИРМЫ
- 9. 2.РАСЧЕТНЫЙ РАЗДЕЛ
- 10. Расчет длины регенерационного участка является важным разделом
- 11. СХЕМА ОРГАНИЗАЦИИ СВЯЗИ
- 12. Основные принципы организации строительно-монтажных
- 13. Монтаж ВОК Сращивание строительных длин кабеля типа
- 14. ОХРАНА ТРУДА Анализ трудовой деятельности и производственной
- 15. Экономические показатели проектируемой линии
- 16. СПАСИБО ЗА ВНИМАНИЕ
ЦЕЛЬ ДИПЛОМНОГО ПРОЕКТА: Дипломный проект посвящен строительству волоконно-оптической линии связи между городами Череповец и Вологда, которые являются районными центрами Вологодской области. Осуществление проекта позволит довести Интернет
Слайд 1Смоленский колледж телекоммуникаций (филиал) ФГОБУВПО «СПбГУТ им.проф.М.А.Бонч-Бруевича»
Дипломный проект
На тему : Проект
Слайд 2ЦЕЛЬ ДИПЛОМНОГО ПРОЕКТА:
Дипломный проект посвящен строительству
волоконно-оптической линии связи между городами Череповец и Вологда, которые являются районными центрами Вологодской области. Осуществление проекта позволит довести Интернет до школ и других учебных заведений Череповца и Вологды, резко повысить качество информационного обслуживания предприятий и отдельных граждан.
Слайд 3ОБОСНОВАНИЕ НЕОБХОДИМОСТИ СТРОИТЕЛЬСТВА ВОЛС
Благодаря
проектируемой волоконно-оптической линии связи между городами Череповец и Вологда компания ОАО “Северо–Западный Телеком” сможет существенно улучшить качество внутризоновых, магистральных соединений, а так же обеспечить высокую скорость выхода в сеть Internet.
Строительство данной волоконно-оптической линии сократит эксплуатационные затраты на аренду цифровых каналов у других операторов, обеспечит возможность передачи любого объема трафика по собственной сети.
Строительство данной волоконно-оптической линии сократит эксплуатационные затраты на аренду цифровых каналов у других операторов, обеспечит возможность передачи любого объема трафика по собственной сети.
Слайд 4ТРЕБОВАНИЯ ПРИ ВЫБОРЕ ПРОЕКТИРУЕМОЙ ТРАССЫ
Меньшая протяжённость трассы;
Наличие автодороги создаёт удобства строительства
и эксплуатации;
Большая протяжённость открытой местности;
Меньшее количество пересекаемых рек, автодорог и железных дорог.
Большая протяжённость открытой местности;
Меньшее количество пересекаемых рек, автодорог и железных дорог.
Слайд 5
Ситуационная карта трассы
Оконечные пункты проектируемой трассы являются города Череповец - Вологда
Слайд 7Для строительства проектируемой ВОЛС используем кабель марки ДАО – 08Е02-4-2,7/0,5 производства
ЗАО «ОКС-1» (Санкт-Петербург) рекомендованный заказчиком. Данный кабель предназначен для прокладки в ЗПТ, заранее проложенных в грунте или свободных каналах кабельной канализации.
Конструкция кабеля ДАО – 08Е02-4-2,7/0,5.
1-центральный силовой элемент - стеклопластиковый стержень. 2- модуль со свободно уложенными оптическими волокнами и гидрофобным гелем. 3 - кордель (по заказу 2,4,8 медных изолированных жил). 4- межмодульный гидрофобный заполнитель. 5- водо-блокирующая и алюмополиэтиленовая ленты. 6- наружная черная полиэтиленовая оболочка с маркировкой
Слайд 8ЗАЩИТНЫЕ ПОЛИЭТИЛЕНОВЫЕ ТРУБКИ (ЗПТ) ВЫСОКОЙ ПЛОТНОСТИ ФИРМЫ «SILICORE»
Неоспоримым достоинством такой прокладки
– это возможность модернизировать в будущем линии связи при минимальных затратах и сроках;
Трубка несёт функцию механической защиты кабеля;
Позволяет прокладывать кабель большой строительной длины, что снижает колличество оптических муфт, повышает качество передачи информации.
Трубка несёт функцию механической защиты кабеля;
Позволяет прокладывать кабель большой строительной длины, что снижает колличество оптических муфт, повышает качество передачи информации.
Слайд 10Расчет длины регенерационного участка является важным разделом проектирования. Для обеспечения лучшего
качества передачи информации и экономии затрат предпочтительнее чтобы длина регенерационного участка была максимальной. Величина регенерационного участка, в основном, определяется двумя факторами: затуханием, и дисперсией.
По дисперсии длинна РУ = 81,5 км;
По затуханию длинна РУ – 98,4 км
Слайд 12
Основные принципы организации строительно-монтажных работ
Подготовка строительного производства
Разбивка трассы
Прокладка
ВОК в ЗПТ
Монтаж ВОК
Монтаж ВОК
ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

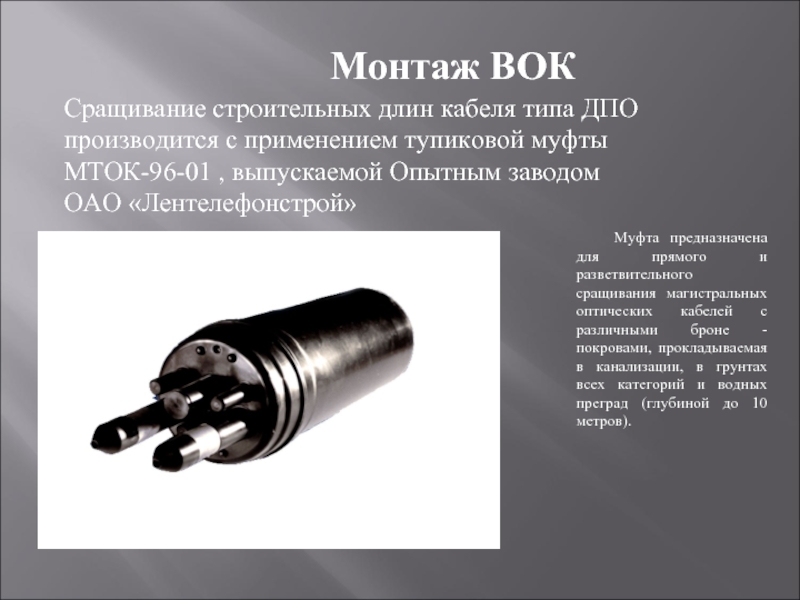

Слайд 13Монтаж ВОК
Сращивание строительных длин кабеля типа ДПО производится с применением тупиковой
муфты
МТОК-96-01 , выпускаемой Опытным заводом
ОАО «Лентелефонстрой»
МТОК-96-01 , выпускаемой Опытным заводом
ОАО «Лентелефонстрой»
Муфта предназначена для прямого и разветвительного сращивания магистральных оптических кабелей с различными броне - покровами, прокладываемая в канализации, в грунтах всех категорий и водных преград (глубиной до 10 метров).
Слайд 14ОХРАНА ТРУДА
Анализ трудовой деятельности и производственной среды;
Мероприятия по эргономическому обеспечению;
Мероприятия по
технике безопасности
