Современные горные технологии на благо Кузбасса презентация
Содержание
- 1. Современные горные технологии на благо Кузбасса
- 2. Property of Joy Mining Machinery - Confidential,
- 3. Актуальность вопроса подготовки очистного фронта
- 4. Объемы подготовки в России 2006 год добыто
- 5. Технологические схемы подготовки лав Одно-забойный
- 6. Наиболее распространенные схемы подготовки Однозабойный способ
- 7. Наиболее распространенные схемы подготовки Двух-забойный способ
- 8. Наиболее распространенные схемы подготовки Много-забойный способ
- 9. Подстанция, станция управления Бункер питатель Самоходный вагон,
- 10. Эволюция оборудования и роль Джой

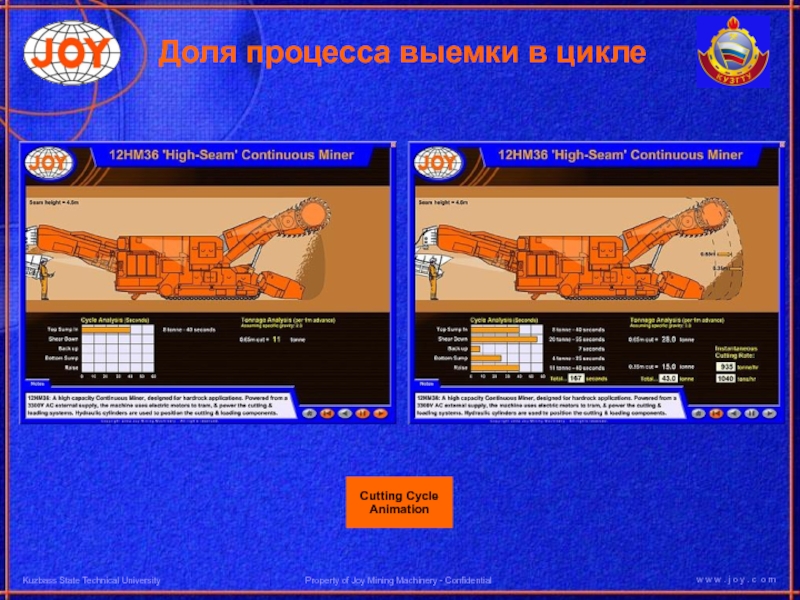

- 11. Доля процесса выемки в цикле Cutting Cycle Animation
- 12. Эволюция проходческого оборудования и роль
- 13. Комбайн модель 12CM12 12CM12 Continuous Miner Общая
- 14. Ручные пневматические бурильные установки Manual Roof & Rib Bolting
- 15. Гидравлическая буровая каретка (HFX 240) -
- 16. 4.8-5.2-5.4м - Ширина захвата (выемки) 4.6м -
- 17. Конфигурация с 4 буровыми установками Установка анкеров в кровлю Roof Bolt Pattern
- 18. Бортовые буровые установки типа HFX Установка анкеров в борта Rib Bolt Pattern
- 19. Bolting Pattern Интегрированные средства бурения кровли и бортов
- 20. Интегрированные средства бурения кровли и бортов
- 21. 5.2 Open / 4.6 Closed Применительно к условиям Кузбасса
- 22. Положительные результаты внедрения комбайнов типа 12ВМ15
- 23. Комбайн модель 12СМ30 Базовая модель комбайна
- 24. Комбайн модель 12СМ30 оснащен поперечным конвейером типа E-W Поперечный конвейер
- 25. Комбайн модель 12СМ30 оснащен питателем с погрузочным органом Стандартный питатель

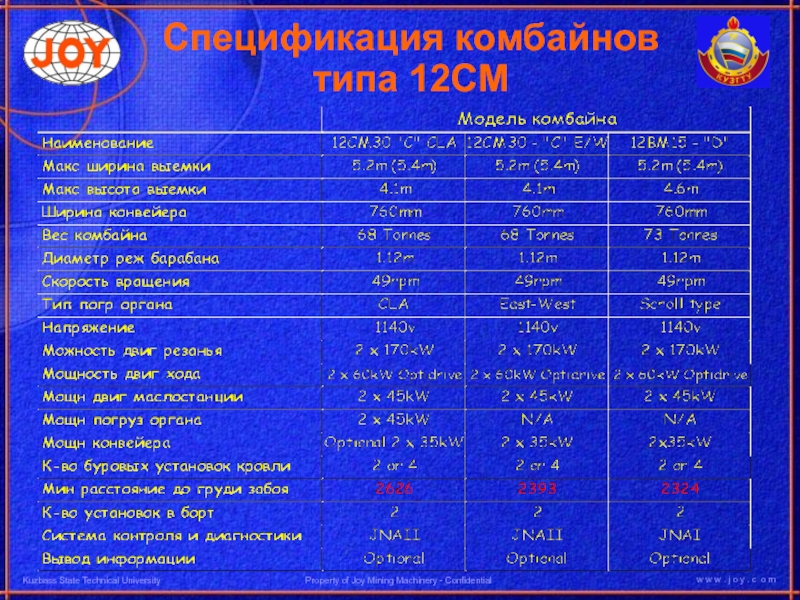

- 26. Спецификация комбайнов типа 12СМ
- 27. Адаптация комбайна для условий Кузбасса 1. Имеется

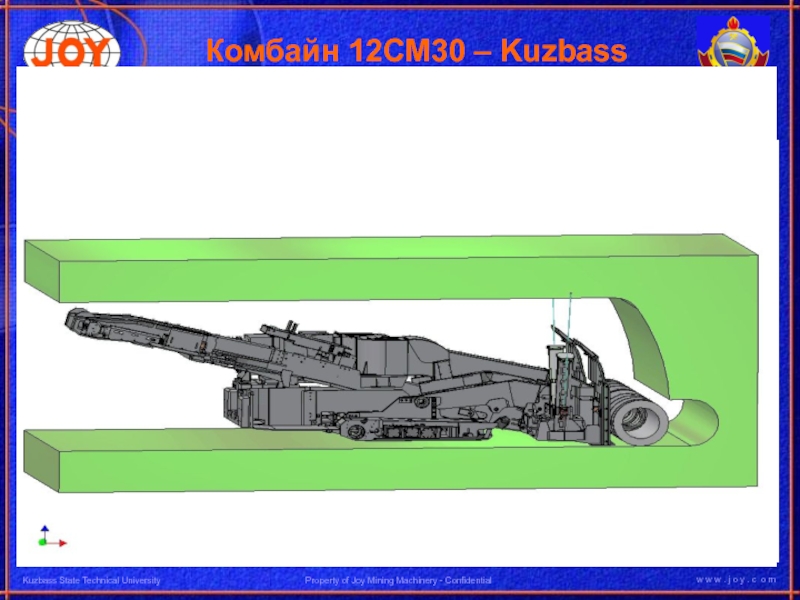

- 28. Комбайн 12СМ30 - Kuzbass
- 29. Система контроля и диагностики
- 30. Комбайн 12СМ30 – Kuzbass Техническая возможность крепления в грудь забоя
- 31. Резервы улучшения темпов подготовки в Кузбассе

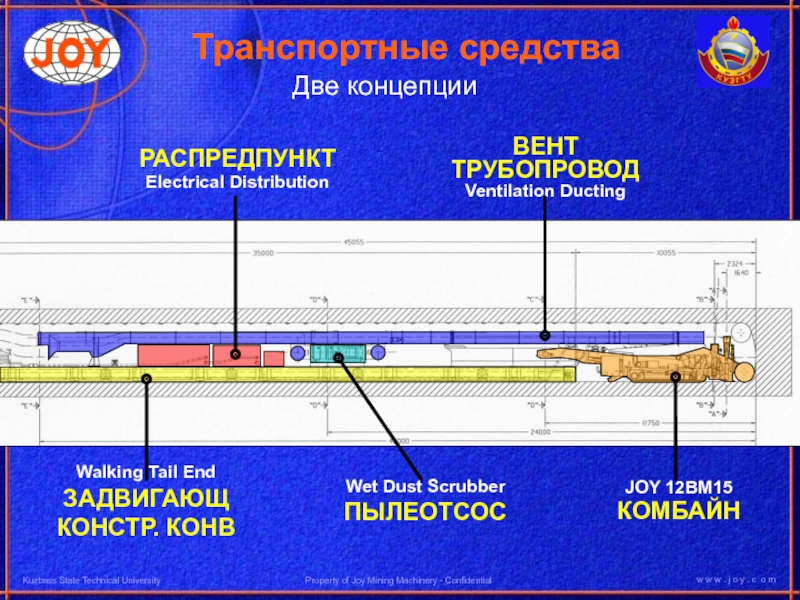

- 32. Транспортные средства Слабые почвы до 20 Мпа: Две концепции Конвейерные системы
- 33. Транспортные средства Две концепции
- 34. РЕЖИМЫ ПРОВЕТРИВАНИЯ Cutting - ПРОЦЕСС
- 35. Устойчивые почвы свыше 20 Мпа: Транспортные средства Две концепции Самоходные транспортные средства
- 36. Самоходный вагон Shuttle Car
- 37. Некоторые последние разработки Джой Latest development
- 38. Flexible Conveyor Train (4FCT) 4 FCT Animation Изгибающийся конвейер Continuous Haulage
- 39. Приемный бункер Приемный конвейер
- 40. В мире всего четыре (4) работающие системы:
- 41. Благодарю за внимание ! Пожалуйста вопросы
Property of Joy Mining Machinery - Confidential, not to be disclosed to any third parties Виктор Сурков, ктн
Victor SOURKOV
Директор по продаже Актуальность подготовки очистного фронта и перспективы наращивания темпов
Слайд 1Property of Joy Mining Machinery - Confidential, not to be disclosed
to any third parties
Слайд 2Property of Joy Mining Machinery - Confidential, not to be disclosed
to any third parties
Виктор Сурков, ктн
Victor SOURKOV
Директор по продаже
Актуальность подготовки очистного фронта и перспективы наращивания темпов в Кузбассе
Development and advantages of the modern development equipment,
rapid development prospectives in Kuzbass.

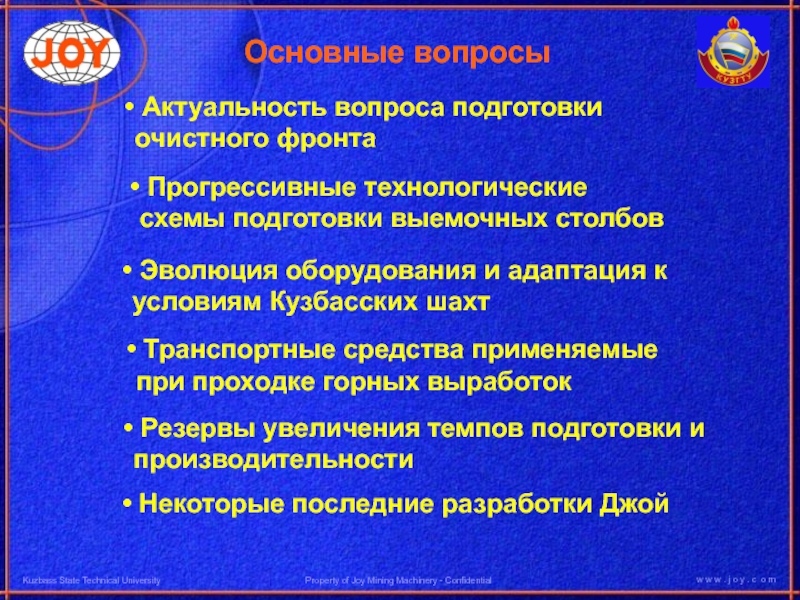

Слайд 3 Актуальность вопроса подготовки
очистного фронта
Прогрессивные технологические
схемы подготовки выемочных
столбов
Эволюция оборудования и адаптация к
условиям Кузбасских шахт
Резервы увеличения темпов подготовки и
производительности
Основные вопросы
Транспортные средства применяемые
при проходке горных выработок
Некоторые последние разработки Джой

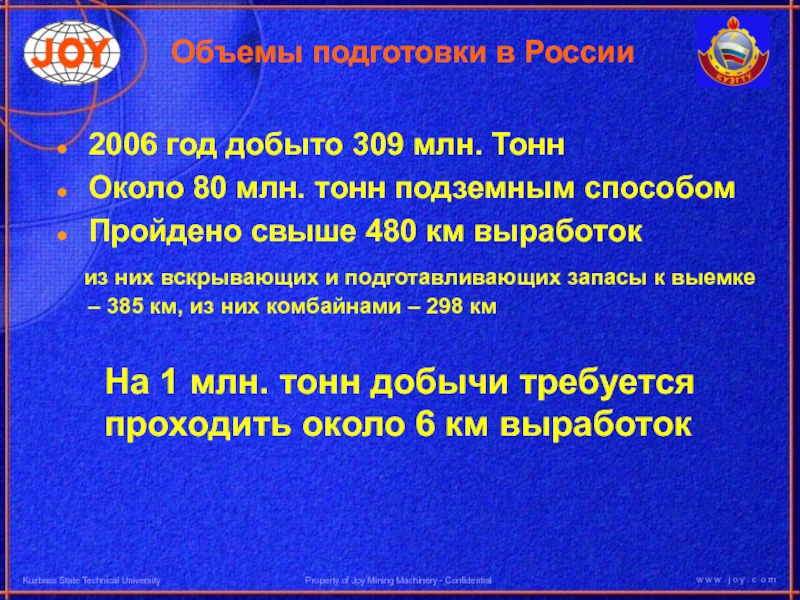

Слайд 4Объемы подготовки в России
2006 год добыто 309 млн. Тонн
Около 80 млн.
тонн подземным способом
Пройдено свыше 480 км выработок
из них вскрывающих и подготавливающих запасы к выемке – 385 км, из них комбайнами – 298 км
Пройдено свыше 480 км выработок
из них вскрывающих и подготавливающих запасы к выемке – 385 км, из них комбайнами – 298 км
На 1 млн. тонн добычи требуется
проходить около 6 км выработок

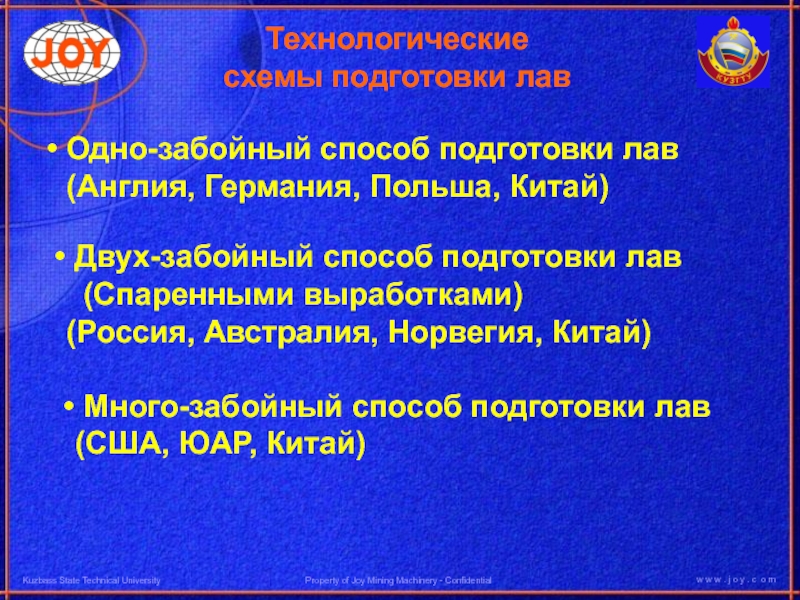

Слайд 5Технологические
схемы подготовки лав
Одно-забойный способ подготовки лав
(Англия, Германия, Польша,
Китай)
Двух-забойный способ подготовки лав
(Спаренными выработками)
(Россия, Австралия, Норвегия, Китай)
Много-забойный способ подготовки лав
(США, ЮАР, Китай)
Слайд 6Наиболее распространенные
схемы подготовки
Однозабойный способ подготовки лав
Применение:
- при большой
глубине
- при низком CH4
- при низком CH4
Недостатки:
- отсутствие гибкости системы
- трудное проветривание
- более сложная доставка
Преимущество:
- применение при
слабых почвах
Слайд 7Наиболее распространенные
схемы подготовки
Двух-забойный способ подготовки лав
Применение:
- при оптимальной
глубине
- при высоком CH4
- при высоком CH4
Недостатки:
- наличие увеличенного
числа перемычек
Преимущество:
- гибкость схемы
- простое проветривание,
возможность применения
всасывающей схемы
Слайд 8Наиболее распространенные
схемы подготовки
Много-забойный способ подготовки лав
Применение:
- при оптимальной
глубине
- при невысоком CH4
- при невысоком CH4
Недостатки:
- наличие большого
числа перемычек
- «непонятное» проветривание
Преимущество:
- разделение выемки и крепления
- наличие пространства
- раздельное назначение выработок

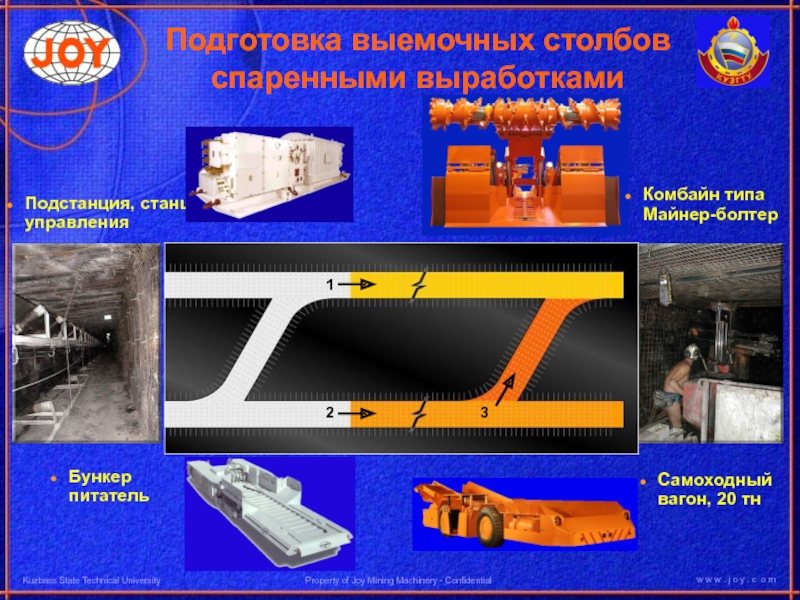

Слайд 9Подстанция, станция управления
Бункер питатель
Самоходный вагон, 20 тн
Комбайн типа Майнер-болтер
Подготовка выемочных столбов
спаренными выработками
Слайд 10 Эволюция оборудования и роль Джой
Основные процессы механизации проходческих
работ:
Разрушение – выгрузка - крепление
Слайд 12 Эволюция проходческого оборудования
и роль Джой
1989 – первого комбайна
Joy 12СМ18 и вагона
1996 – 4 комбайна Joy 12СМ18 и 8 вагонов,
ручные буровые станки и смолу
1997-2002 – комбайны Joy 12СМ15, 12СМ12
--------------- темпы 300 – 400м
2003 – Joy 12ВМ15 майнер-болтер
2005 – Joy 12СМ15WHBM майнер-болтер
2006 – 2007 – комбайны Joy 12СМ30

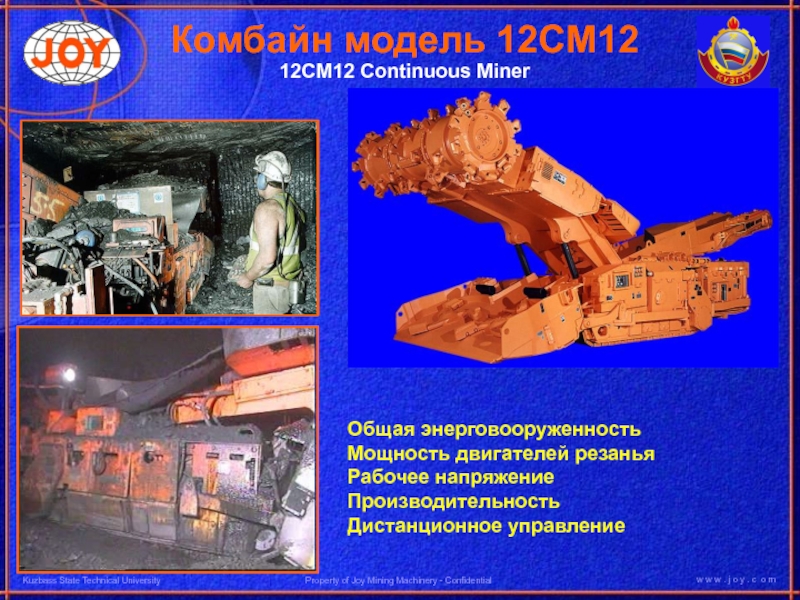

Слайд 13Комбайн модель 12CM12
12CM12 Continuous Miner
Общая энерговооруженность
Мощность двигателей резанья
Рабочее напряжение
Производительность
Дистанционное управление

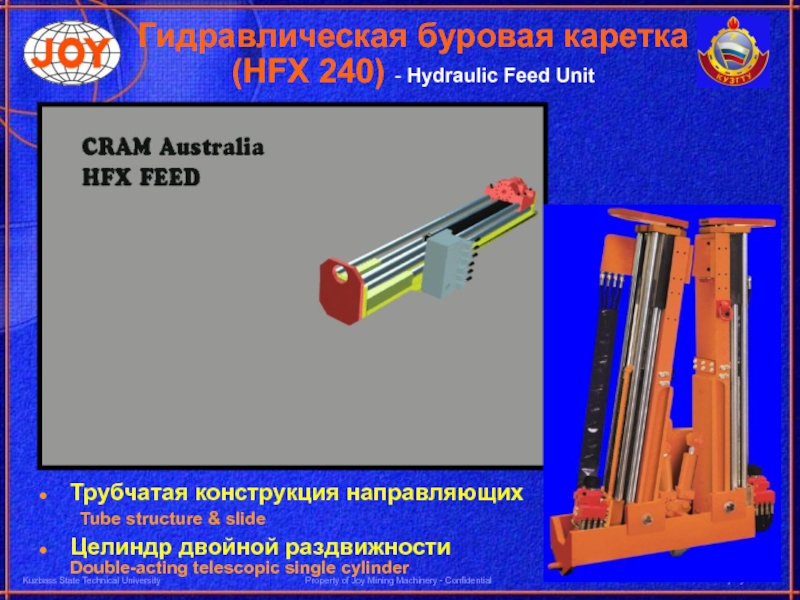

Слайд 15Гидравлическая буровая каретка
(HFX 240) - Hydraulic Feed Unit
Трубчатая конструкция направляющих
Tube
structure & slide
Целиндр двойной раздвижности Double-acting telescopic single cylinder
Целиндр двойной раздвижности Double-acting telescopic single cylinder
Слайд 164.8-5.2-5.4м - Ширина захвата (выемки)
4.6м - Ширина сокращенная
300мм - Величина уширения
496 квт
- Энерговооруженность
Комбайн модель 12ВМ15
12ВМ15 Miner Bolter
Слайд 22Положительные результаты внедрения комбайнов
типа 12ВМ15
Повышенная безопасность
Улучшенная геометрия выработок
Установка анкеров близко к забою
Улучшенное качество крепи кровли
Улучшенное качество крепи кровли
Вопросы требующие
дальнейшего внимания:
Контроль горизонта
Пылеобразование
Качество расходных материалов
Обучение операторов

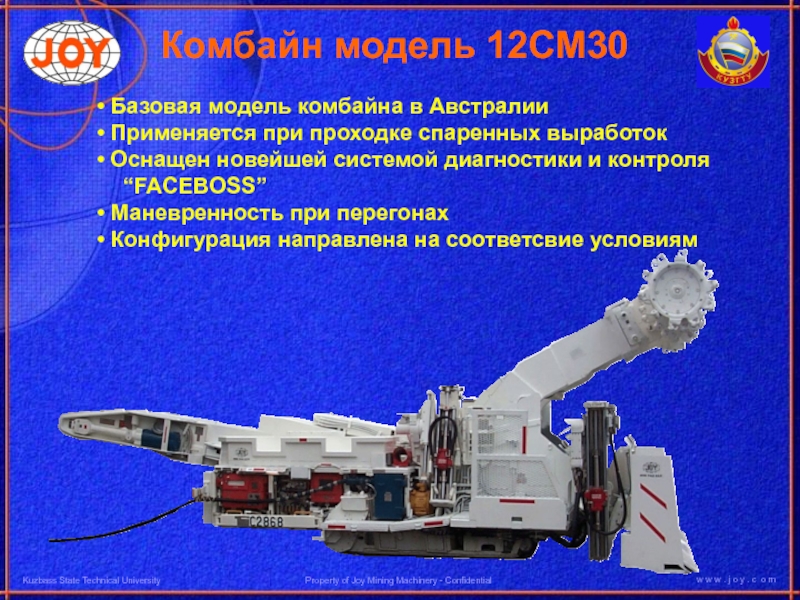

Слайд 23Комбайн модель 12СМ30
Базовая модель комбайна в Австралии
Применяется при проходке
спаренных выработок
Оснащен новейшей системой диагностики и контроля
“FACEBOSS”
Маневренность при перегонах
Конфигурация направлена на соответсвие условиям
Оснащен новейшей системой диагностики и контроля
“FACEBOSS”
Маневренность при перегонах
Конфигурация направлена на соответсвие условиям
Слайд 27Адаптация комбайна для условий Кузбасса
1. Имеется дальнейшая потребность увеличения
темпов проходки
до 1000м/мес и более.
2. Необходимость крепления в «Грудь забоя».
3. Оснащение системой FACEBOSS как стандарт .
4. Интегрированная система пылеотсоса
5. Улучшение качества крепления и расходных материалов
6. Ходовая база для слабых почв – снижение давления
Слайд 31Резервы улучшения темпов
подготовки в Кузбассе
Совершествование кадрового потенциала
Внедрение прогрессивного оборудования
- Увеличение
энерговооруженности
- Контроль и автоматизация процессов
- Направление на современный сервис
Организация цикла
Правильный подбор расходуемых материалов
Материальное стимулирование
- Контроль и автоматизация процессов
- Направление на современный сервис
Организация цикла
Правильный подбор расходуемых материалов
Материальное стимулирование
Достижение 1000 и более метров
в нормальном режиме работ
Слайд 35Устойчивые почвы свыше 20 Мпа:
Транспортные средства
Две концепции
Самоходные
транспортные средства
Слайд 37Некоторые последние разработки Джой
Latest development
Самоходный изгибающийся конвейер
Проходческий комбайн
серии ED
Автоматизация процессов бурения и
установки анкерных болтов
Слайд 39 Приемный бункер
Приемный конвейер
Дробилка
Привод дробилки
Ходовой привод
Привод приемного бункера
Разгрузка
Привод ленты
Конструкции става
Шасси

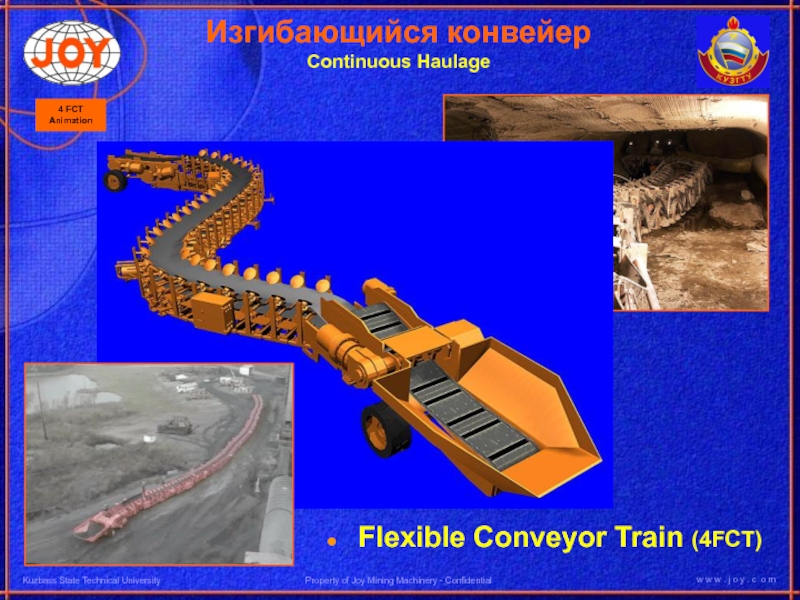

Изгибающийся конвейер
Continuous Haulage
Слайд 40В мире всего четыре (4) работающие системы:
2 x Peabody Highland (USA)
1
x CONSOL (USA)
1 x CPL (UK)
1 x CPL (UK)
Изгибающийся конвейер
Continuous Haulage
Параметры:
Длина до 174m
Ширина ленты 1066mm
Производительность 25 т/мин
Пиковая нагрузка до 37 т/мин
Рассматривается проект внедрения в Распадской УК
