Слайд 1 Соединения элементов
мебели
(классификация, виды, условия применения и размеры)
Обычно
изделия мебели образуются в результате соединения деталей и сборочных единиц.
Вид, тип, размеры, материалы и количество элементов соединений влияют на эксплуатационные качества (прочность, жесткость, формоустойчивость, дизайн), экономичность и срок службы мебели.
Слайд 2НТД:
*ГОСТ 9330-76 Основные соединения из древесины
и древесных м-лов. Типы
и размеры – УК и УК, УЯ, К, Ду, размеры, формулы предела прочности, испытания.
ГОСТ 19414-79 Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям. Торцовые соединения В, Г. Д, геометрия, прочность, испытания.
ГОСТ 17161-79. Древесина клееная. Клеевые соединения. ТиО.
ГОСТ 15613.1-84 Древесина клееная массивная. Методы определения предела прочности клеевого соединения при скалывании вдоль волокон.
ГОСТ 15613.4-78 Древесина клееная массивная. Методы определения предела прочности зубчатых клеевых соединений при статическом изгибе. - экспериментальное определение прочности образцов на изгиб.
Слайд 310.1. Классификация соединений:
1. Разъемные:
1.1. Жесткие:
- на стяжках (эксцентриковых, клиновых, винтовых, крючковых);
- на шурупах и конфирматах (требуют отверстий)
на шурупах (самосверлящие, нерасщепляющие);
- на сухих шкантах (без клея);
- на уголках;
- на шпонках “двойной ласточкин хвост”
(Хоффмана);
- на магнитах.
Слайд 41.2. Подвижные:
1.2.1. В одной плоскости (на направляющих прямых и криволинейных).
1.2.2. В разных плоскостях
на шарнирах (вращающееся кресло.
на петлях: съемных (4-шарнирные, пятниковые, карточные) и стационарных (карточные, торцовые, партные, сувалдные, стержневые).
Слайд 52. Неразъемные (угловые, торцовые, боковые):
2.1. По средству соединения:
- на клею; на
скобах; на гвоздях; на зубчатых пластинах (коннектор), на нагелях;
- на вставных элементах (рейки, шпонки «двойной ласточкин хвост» Хоффмана для угловых и др.);
- на скрепах (угольники и накладки дополнительного крепления угловых соединений рам ССИ с непрозрачной отделкой, иногда разборных)
- впрыском в паз затвердевающих веществ (Фолдинг).
2.2. По ориентации брусков:
2.2.1. Угловые: на шипах (различных цельных и вставных); впритык; на “ус” (плоский).
2.2.2. Торцовые (по длине): на шипах (различных цельных и вставных); впритык; на “ус” (плоский и ступенчатый).
2.2.3. Боковые (кромочные и пластевые): на гладкую фугу; на шип (прямой, клиновой, на “ус”).
Слайд 7Виды и общая характеристика элементов столярных клеевых соединений *ГОСТ 17161-71 “Др-на
клееная. Клеевые соединения. ТиО”:
Шип – выступ на торце, соответствующий размерам
и профилю проушины или гнезда.
Разновидности: одинарный, двойной, многократный, цельный, вставной, плоский, круглый (цельный на станке ШОТ), заоваленный (обжим или фаскование ребер), ласточкин хвост, различные зубчатые.
Проушина – гнездо на торце открытое с 2 или 3 сторон.
Гнездо – отверстие или углубление в заготовке для шипа.
Паз (шпунт) - .углубление в боковой поверхности детали для соединения с гребнем или рейкой.
Гребень – выступ на кромке, соответствующий пазу.
Слайд 8Элементы шиповых соединений: 1 и 2 - паз (шпунт)
и гребень;
3 - круглый шип (шкант); 4 - плоский шип;
5 - проушина; 6, 7 - гнездо; ; 8 – заплечик;
9 – щечка (боковая грань); 10 - торец БФВ р.3.16
Слайд 10Соединения шиповые угловые концевые УК- ГОСТ 9330:
1, 2, 3 - сквозные
одинарный, двойной и тройной; 4, 5 - полупотемки несквозной и сквозной; 6, 7 - потемки несквозной и сквозной; 8 - круглые несквозной и сквозной (шкант); 9 … 12 - «на ус» круглыми вставными несквозным и сквозным плоскими, зубчатым шипами

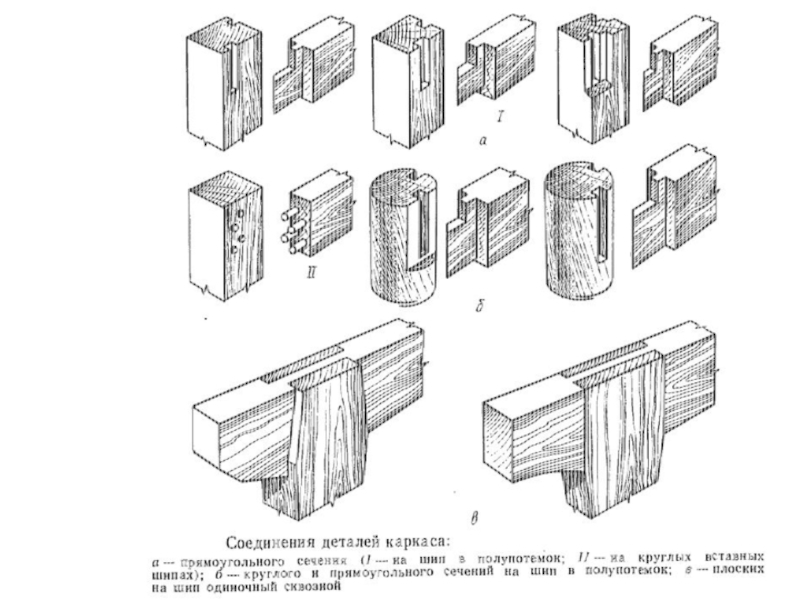

Слайд 11Соединения шиповые серединные УС- ГОСТ 9330:
1, 2 - несквозные одинарные; 3, 4 - сквозные одинарный и двойной; 5, 6 - несквозные в паз-гребень; 7 - щипы круглые несквозные (щканты); 8 - ласточкин хвост несквозной.
Слайд 12

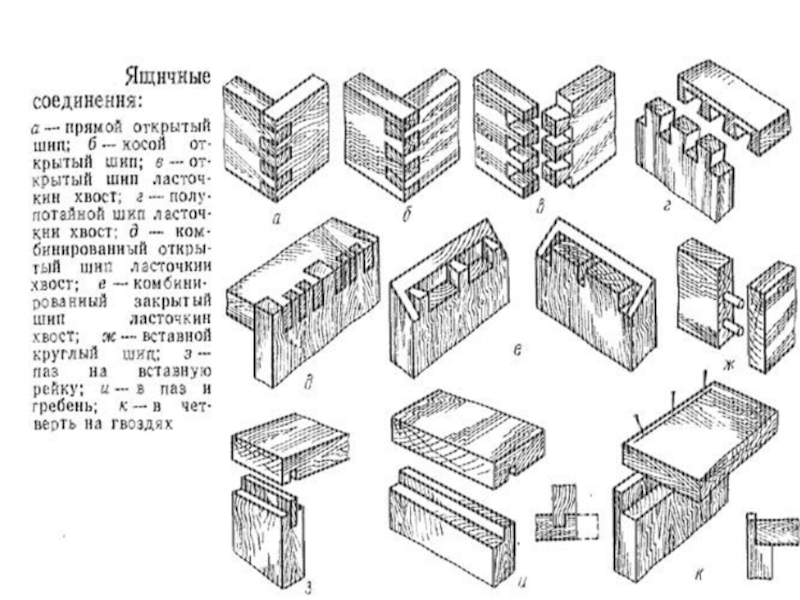

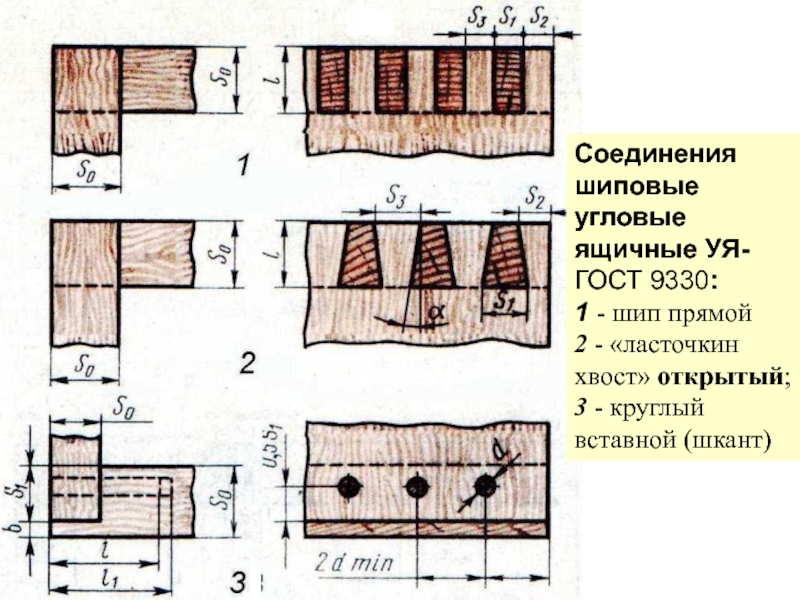

Соединения шиповые угловые ящичные УЯ- ГОСТ 9330:
1 - шип прямой 2 - «ласточкин хвост» открытый; 3 - круглый вставной (шкант)
Слайд 14Соединения по кромке К - ГОСТ 9330:
1 - на рейку; 2
- в четверть; 3 … 5 - в паз и гребень прямоугольные и трапецеидальный; 6 - на гладкую фугу; 7 - в паз и гребень прямоугольный; 8 - на ус гладкий или зубчатый.
Слайд 16Соединения торцовые зубчатые ГОСТ 19914: В - вертикальные; Г - горизонтальные;
Д - диагональные
Соединение по длине на ус Ду, ГОСТ 9330

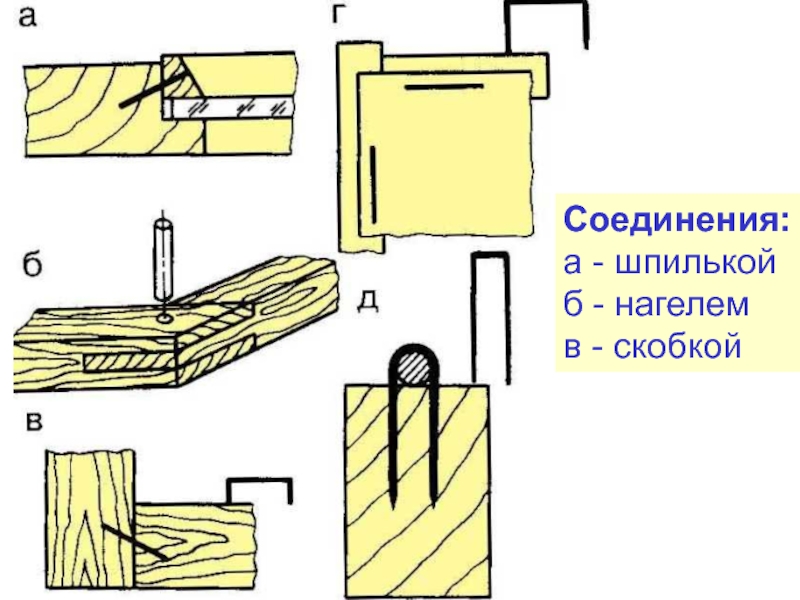

Слайд 18Соединения:
а - шпилькой
б - нагелем
в - скобкой
Слайд 23 Преимущества соединений корпусов мебели FOLDING: точность, долговечность, прочность (в 1,5
раза выше традиционных клеевых). Это достигается большей площадью соединения панелей. Современное оборудование обеспечивает точность и устраняет влияние “человеческого фактора”, способствует исключению зазоров, снижает влияние влаги и других факторов внешних воздействий (поверхности не будут разбухать и ломаться). Делает возможным применение в производстве ДСтП с гладкой структурой поверхности, что облегчает уход за мебелью.
Недостатки FOLDING: невозможность разборки и подгонки склеенной мебели. Однако этот недостаток можно отнести и к преимуществам – ведь в мировой практике только самые дорогие и качественные кухни производятся в собранном виде.
Слайд 24Соединение щитов тонких щитов ДСП:
а, б - винтовые стяжки
в - угловая
непроходная
г - то же проходная
д, е - шкантами.
Специфика соединения тонких щитов мебели из ДСтП (диаметр и длина шкантов, расстояние от кромки) см. - Учебник 2006.
Слайд 25Соединение щитов винтовыми стяжками
Слайд 26Крепление
задней стенки
мебели :
а, б - в фальц
в - внакладку
г - в
паз
д - щитов рейкой
Слайд 27Соединения на шурупах и гвоздях СНБ 5.05.01-00, Кр82, Бу00
Слайд 28Подвижные шарнирные соединения в корпусной мебели
Слайд 29Петли мебельные 4-шарнирные «BOYARD”

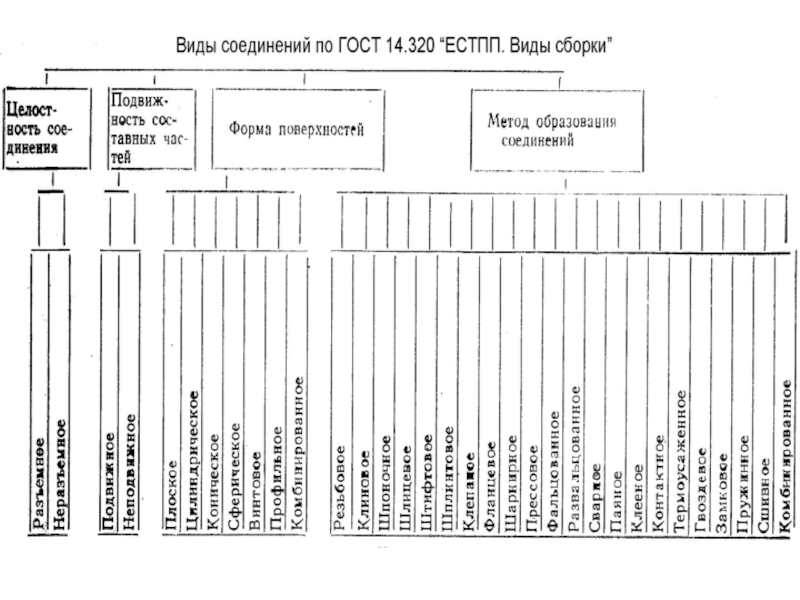

Слайд 30Классификация соединений деталей столярных изделий, [Г90]
Слайд 3110.3. Области применения основных видов соединений
Угловые концевые - в рамках
и коробках оконных, дверных блоков, мебельных и других изделий.
Угловые серединные – для средних брусков рамок
и коробок изделий (например, дивана).
Одинарные шипы используют для деталей толщиной
до 40 мм, двойные-тройные – 40…70 мм, многократные – свыше 70 мм.
Соединения по кромке на гладкую фугу, в шпунт и гребень, шипы круглые, “ласточкин хвост”, зубчатые продольные, на рейку и др. - производство и сборка щитов.
Высокой прочностью обладают соединения щитов в паз и гребень трапецеидальный и на рейку с поперечным направлением волокон в ней. Но при применении
их могут возникать проблемы несоответствия профилей.
Слайд 32 Соединения на шкантах “всухую” используются
в сочетании со стяжками.
Шканты устанавливают с межосевым расстоянием друг от друга и от стяжек кратном 32 мм (с учетом дистанции сверл присадочных станков – 32 или 64 мм).
При глубине мебельного изделия до 280 мм ставят
2 шканта и 1 стяжку, при большей – 2 шканта и 2 стяжки.
При выборе стяжек (болтовые, эксцентриковые) учитывают: надежность соединения, удобство монтажа, размеры соединяемых деталей, возможные усилия
и условия закрепления в деталях.
Болтовые используют для соединения щитов, оконных
и других рам, ножек мебели.

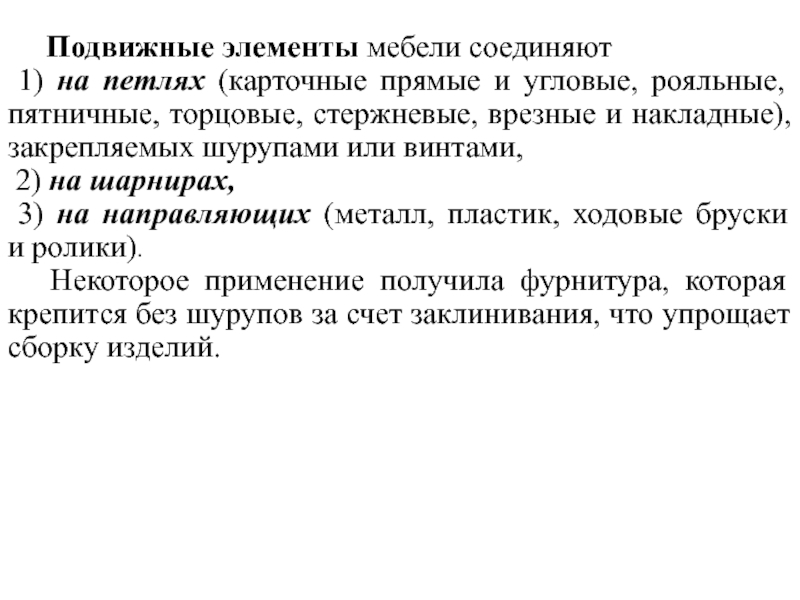

Слайд 33 Подвижные элементы мебели соединяют
1) на петлях (карточные
прямые и угловые, рояльные, пятничные, торцовые, стержневые, врезные и накладные), закрепляемых шурупами или винтами,
2) на шарнирах,
3) на направляющих (металл, пластик, ходовые бруски
и ролики).
Некоторое применение получила фурнитура, которая крепится без шурупов за счет заклинивания, что упрощает сборку изделий.
Слайд 34 Крючковые соединения - для сборки кроватей.
Для крепления
задних стенок корпусной мебели используют шурупы при соединениях в фальц (наиболее жесткое), внакладку и в паз (меньше шурупов).
Для стыковки частей стенок используют накладные рейки.
Прямые открытые шипы и “ласточкин хвост” обладают повышенной прочностью - используются
в ящиках.
Скобки, клей и сшивку используют для соединения настилочных, покровных и облицовочных материалов мягкой мебели.
Слайд 3510.4. Требования ГОСТ к шиповым соединениям
1) Размеры (на ЛЗ)
и посадки (позже на ЛК и ЛЗ).
2) Отклонения от номинальных размеров - по НТД конкретных изделий, ГОСТ 6449.1 и 6449.3.
3) Наибольшая прочность соединения деревянных деталей по ГОСТ 9330 при натяге в сопряжении шип-гнездо 0-0,2мм (твердолиственные), 0,1-0,3 мм (хвойные и м/лиственные).
4) Испытание клеевых соединений
- предел прочности угловых УК и УЯ определяют на образце 250х250 мм по СТБ 939 (в ГОСТ 9330 ссылка на ГОСТ 23166, отмененный СТБ)
Pmax – нагрузка при разрушении образца, Н (кгс);
F – площадь сечения детали, м2 (см2);
B и S – ширина и толщина бруска, м (см).
, МПа (кгс/см2)

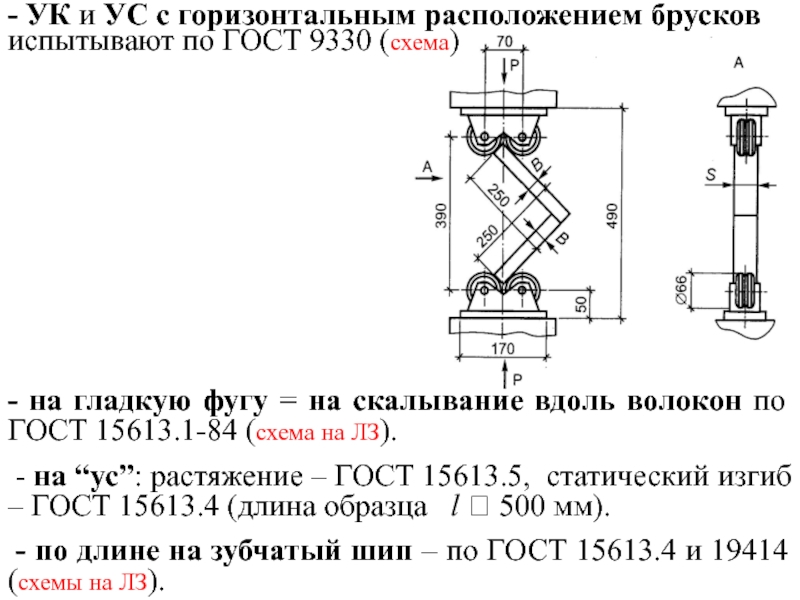

Слайд 36- на гладкую фугу = на скалывание вдоль волокон по ГОСТ
15613.1-84 (схема на ЛЗ).
- на “ус”: растяжение – ГОСТ 15613.5, статический изгиб – ГОСТ 15613.4 (длина образца l 500 мм).
- по длине на зубчатый шип – по ГОСТ 15613.4 и 19414 (схемы на ЛЗ).
- УК и УС с горизонтальным расположением брусков испытывают по ГОСТ 9330 (схема)
