Собирающие линзы. презентация
Содержание
- 1. Собирающие линзы.
- 2. Содержание Фокусное расстояние. Оптическая сила. Основные лучи
- 3. Фокусное расстояние. Главный фокус собирающей линзы -
- 4. Оптическая сила. Оптическая сила - величина, обратная
- 5. Основные лучи для собирающей линзы. Луч, параллельный
- 6. Фокальная плоскость. Если пучок параллельных лучей падает
- 7. Практическое задание №1 Плоско-выпуклая линза из пластика
- 8. Практическое задание №2 Плоско-выпуклая линза имеет ограничивающую
- 9. Практическое задание №3 Известен ход падающего и

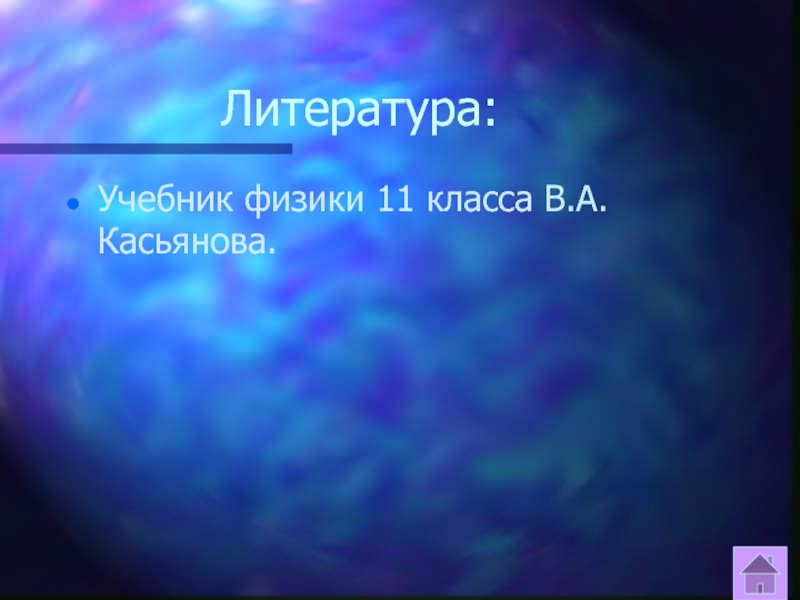

- 10. Литература: Учебник физики 11 класса В.А.Касьянова.
Содержание Фокусное расстояние. Оптическая сила. Основные лучи для собирающей линзы. Практическое задание №1 Практическое задание №2 Практическое задание №3

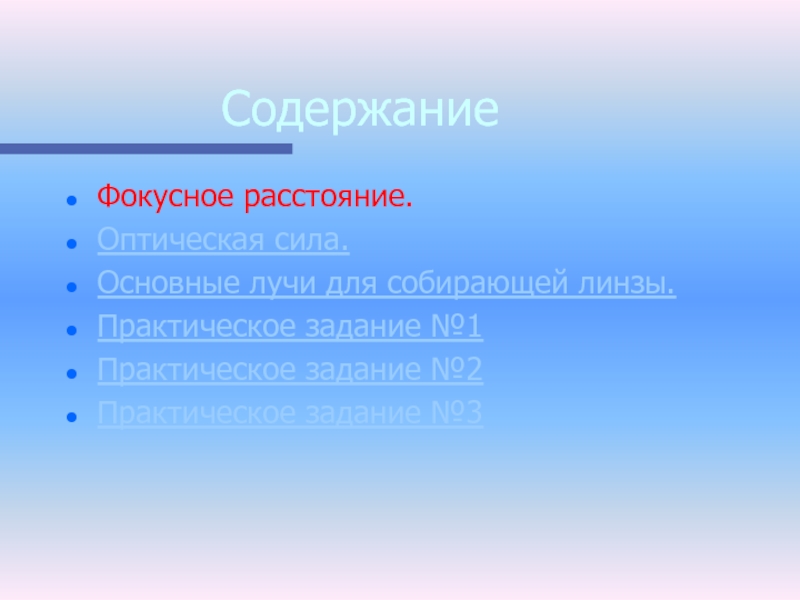

Слайд 2Содержание
Фокусное расстояние.
Оптическая сила.
Основные лучи для собирающей линзы.
Практическое задание №1
Практическое задание №2
Практическое
задание №3
Слайд 3Фокусное расстояние.
Главный фокус собирающей линзы - точка на главной оптической оси,
в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их линзе.
Фокусное расстояние (F) - расстояние от главного фокуса до центра линзы.
Фокусное расстояние плоско-выпуклой линзы в вакууме определяется радиусом кривизны ее поверхности и абсолютным показателем преломления материала линзы.
Фокусное расстояние (F) - расстояние от главного фокуса до центра линзы.
Фокусное расстояние плоско-выпуклой линзы в вакууме определяется радиусом кривизны ее поверхности и абсолютным показателем преломления материала линзы.
1/F = (n-1)1/R
Слайд 4Оптическая сила.
Оптическая сила - величина, обратная фокусному расстоянию линзы:
Единица оптической силы
- диоптрия (дптр).
Диоптрия - оптическая сила линзы с фокусным расстоянием 1 м.
Оптическая сила для любой собирающей линзы:
Диоптрия - оптическая сила линзы с фокусным расстоянием 1 м.
Оптическая сила для любой собирающей линзы:
D = 1/F
D = (n - 1)(1/R1 + 1/R2)
Слайд 5Основные лучи для собирающей линзы.
Луч, параллельный главной оптической оси, преломляясь в
линзе, проходит через ее главный фокус.
Луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси.
Луч, идущий через оптический центр тонкой линзы, проходит через нее не преломляясь.
Луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси.
Луч, идущий через оптический центр тонкой линзы, проходит через нее не преломляясь.
F
F
1
2
3
Слайд 6Фокальная плоскость.
Если пучок параллельных лучей падает на собирающую линзу под небольшим
углом γ к главной оптической оси, то преломленные лучи пересекаются в побочном фокусе.
Фокальная плоскость линзы - плоскость, проходящая через главный фокус линзы перпендикулярно главной оптической оси .
Фокальная плоскость линзы - плоскость, проходящая через главный фокус линзы перпендикулярно главной оптической оси .
F
F
1
2
3
F'
1
2
3
Слайд 7Практическое задание №1
Плоско-выпуклая линза из пластика (n = 1,58) имеет радиус
кривизны поверхности 11,6 см. Найдите фокусное расстояние линзы и ее оптическую силу.
[20 см; 5 дптр]
[20 см; 5 дптр]

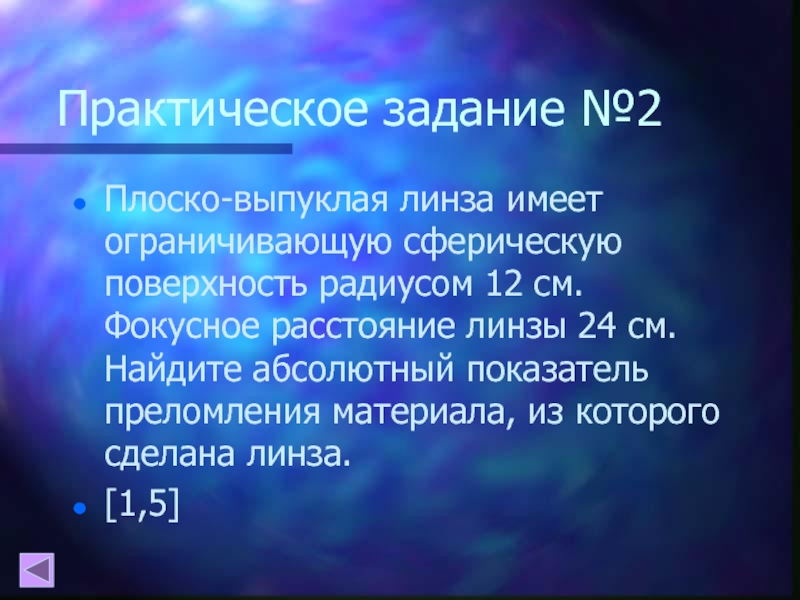

Слайд 8Практическое задание №2
Плоско-выпуклая линза имеет ограничивающую сферическую поверхность радиусом 12 см.
Фокусное расстояние линзы 24 см. Найдите абсолютный показатель преломления материала, из которого сделана линза.
[1,5]
[1,5]
Слайд 9Практическое задание №3
Известен ход падающего и преломленного собирающей линзой лучей. Найдите
построением главный фокус линзы слева и справа от нее.
О
