СКВ с первой и второй рециркуляциями презентация
Содержание
- 1. СКВ с первой и второй рециркуляциями
- 2. Последовательность построения На I-d диаграмму наносят точки
- 3. Вычисляют влагосодержание воздуха на выходе
- 4. В зависимости от конкретных условий
- 5. Влагосодержание смеси воздуха первой рециркуляции
- 6. Расход тепла в воздухонагревателе 1
- 7. Использование СКВ в качестве воздушного отопления
Последовательность построения На I-d диаграмму наносят точки Н и В, а затем определяют положение точек У и П. При известных расходах наружного и приточного воздуха определяют расход рециркуляционного воздуха. Влагосодержание рециркуляционного
Слайд 2Последовательность построения
На I-d диаграмму наносят точки Н и В, а затем
определяют положение точек У и П.
При известных расходах наружного и приточного воздуха определяют расход рециркуляционного воздуха.
Влагосодержание рециркуляционного воздуха dу и смеси dc2 , соответствующих состоянию приточного воздуха.
При известных расходах наружного и приточного воздуха определяют расход рециркуляционного воздуха.
Влагосодержание рециркуляционного воздуха dу и смеси dc2 , соответствующих состоянию приточного воздуха.
Слайд 3

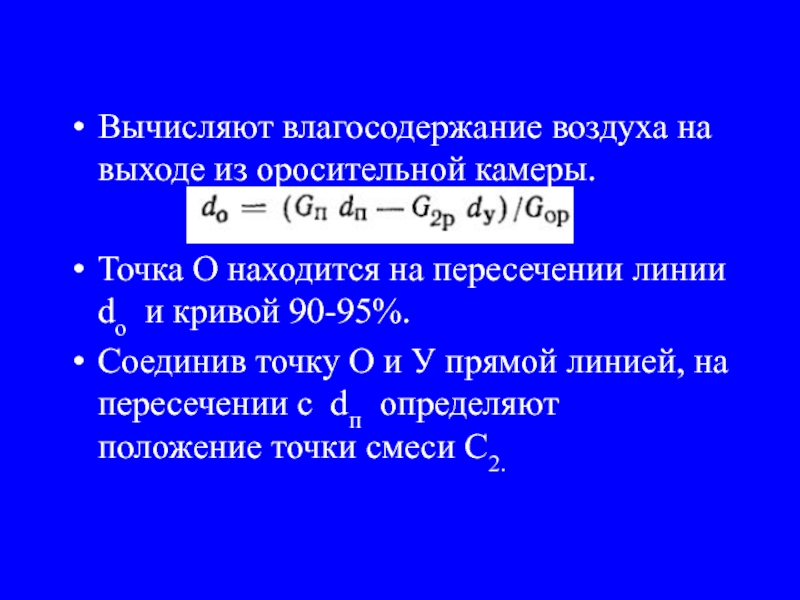

Вычисляют влагосодержание воздуха на выходе из оросительной камеры.
Точка О находится
на пересечении линии do и кривой 90-95%.
Соединив точку О и У прямой линией, на пересечении с dп определяют положение точки смеси С2.
Соединив точку О и У прямой линией, на пересечении с dп определяют положение точки смеси С2.
Слайд 4
В зависимости от конкретных условий воздух первой рециркуляции может быть
подмешен к наружному как перед воздухоподогревателем 1 ступени, так и после него.
Слайд 5
Влагосодержание смеси воздуха первой рециркуляции и наружного воздуха определяется по
формуле
Точка смеси С1 находится на пересечении линий dс1 и Io

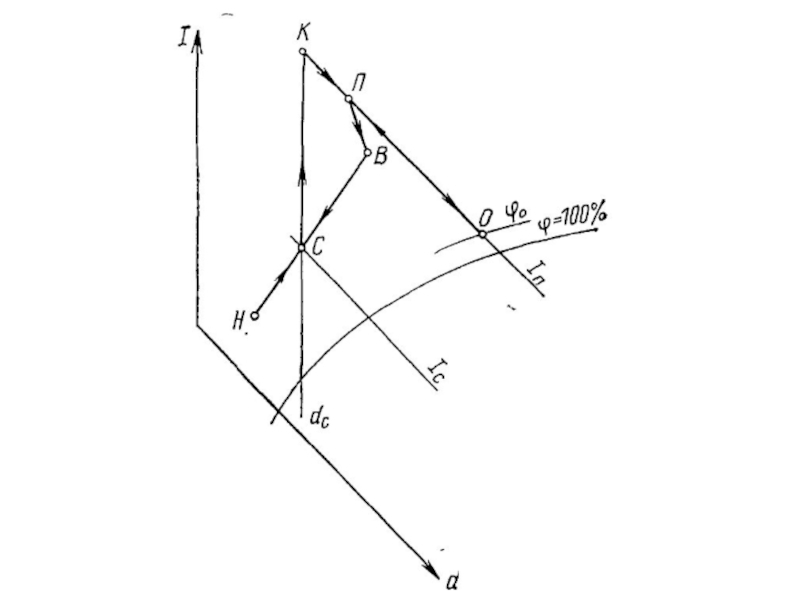

На пересечении продолжения линии УС1 с линией dн находят положение точки К
Точка смеси С1 находится на пересечении линий dс1 и Io
На пересечении продолжения линии УС1 с линией dн находят положение точки К
Слайд 6

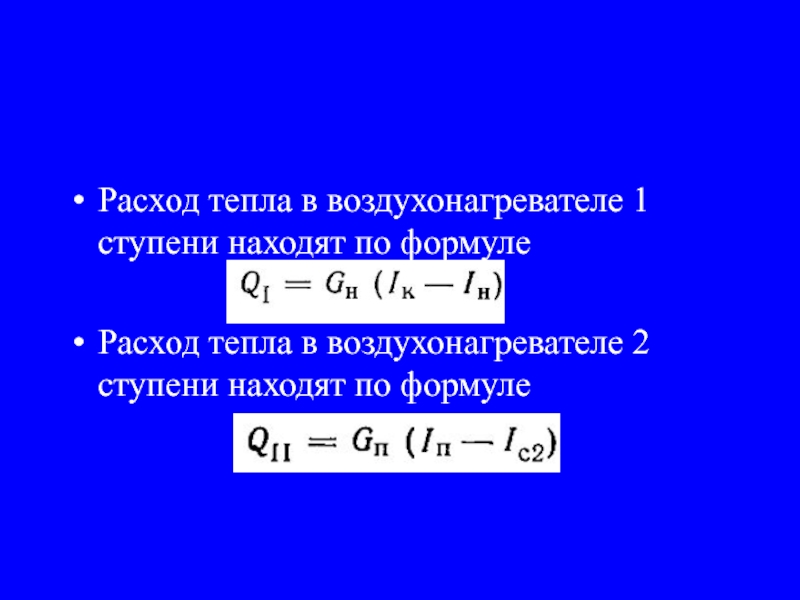

Расход тепла в воздухонагревателе 1 ступени находят по формуле
Расход тепла
в воздухонагревателе 2 ступени находят по формуле
