1 COOLSIDE EVO Введение Прецизионные системы кондиционирования для горячих зон (серверные помещения и дата-центры), способные снимать высокие тепловые нагрузки в ограниченном пространстве (до 24 кВт с 0,3 м2 площади).

Слайд 11

www.rc-group.ru
Системы внутрирядного прецизионного кондиционирования COOLSIDE EVO

Слайд 21

COOLSIDE EVO
Введение
Прецизионные системы кондиционирования для горячих зон (серверные помещения и дата-центры),

способные снимать высокие тепловые нагрузки в ограниченном пространстве (до 24 кВт с 0,3 м2 площади).

2 возможных типа:

DX mono & multi split
CW

RC Group - ВЕНТСПЕЦСТРОЙ

People for Quality

Слайд 31

COOLSIDE EVO

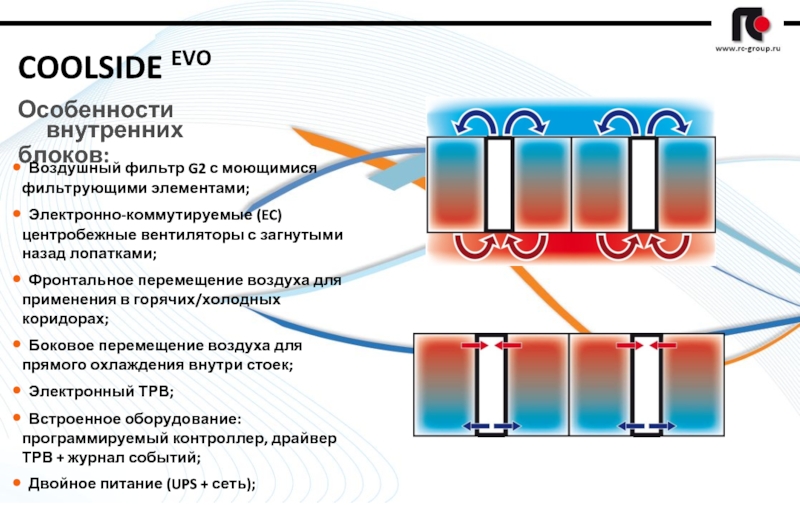

Особенности внутренних
блоков:
Воздушный фильтр G2 с моющимися фильтрующими элементами;
Электронно-коммутируемые

(EC) центробежные вентиляторы с загнутыми назад лопатками;
Фронтальное перемещение воздуха для применения в горячих/холодных коридорах;
Боковое перемещение воздуха для прямого охлаждения внутри стоек;
Электронный ТРВ;
Встроенное оборудование: программируемый контроллер, драйвер ТРВ + журнал событий;
Двойное питание (UPS + сеть);
Помпа для удаления конденсата;
Выносной датчик температуры.

Слайд 41

COOLSIDE EVO
Особенности наружных
блоков:
Спиральный инверторный DC-компрессор с плавным регулированием производительности от

40 ÷ 100 % ;
Микроканальный алюминиевый конденсатор;
Осевые EC-вентиляторы;
Встроенное оборудование:
программируемый контроллер + журнал событий;
Двойное питание (UPS + сеть);
Низкотемпературный комплект;
Плата для подключения к системе диспетчеризации.

Слайд 51

COOLSIDE EVO
Основные особенности
управления:
Для DX и CW – схожее программное обеспечение;

Для DX:
Связь по шине LAN между
внутренним и наружным блоками;
Управление конфигурацией
наружного блока с графического
интерфейса любого внутреннего
блока;
Конфигурация инвертора
компрессора и параметров
электронного ТРВ с графического
интерфейса.

Слайд 61

COOLSIDE EVO
Логика управления для
DX-систем:
Температура воздуха в горячем коридоре:
Регулирование холодопроизводительности изменением скорости

вращения вентиляторов.
Температура воздуха в холодном коридоре:
Регулирование холодопроизводительности изменением скорости компрессора
и степенью открытия электронного ТРВ.
Выносной датчик температуры:
компенсация уставки температуры воздушного потока.
Давление конденсации:
- изменение расхода воздуха;
- низкотемпературный комплект



воздух из горячего коридора

воздух в холодный коридор

Слайд 71

COOLSIDE EVO
Логика управления для
CW-систем:

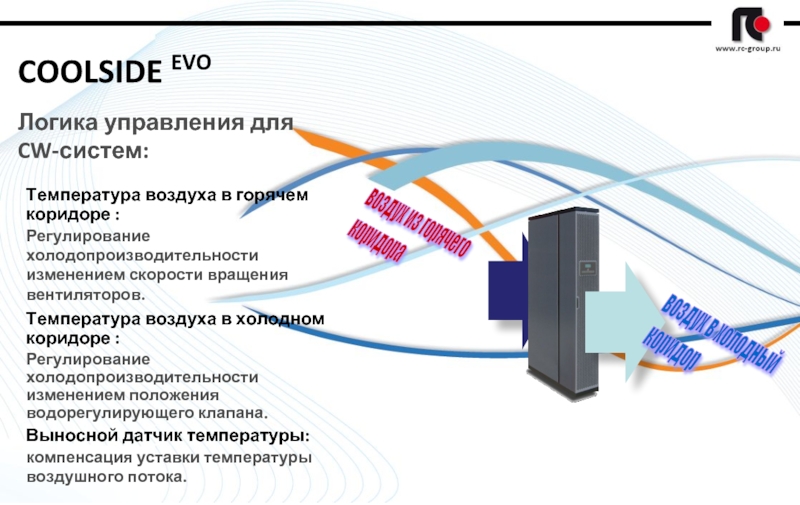

Температура воздуха в горячем коридоре :
Регулирование холодопроизводительности изменением

скорости вращения вентиляторов.
Температура воздуха в холодном коридоре :
Регулирование холодопроизводительности изменением положения водорегулирующего клапана.
Выносной датчик температуры:
компенсация уставки температуры воздушного потока.



воздух из горячего коридора

воздух в холодный коридор

Слайд 81

COOLSIDE EVO
Типы управления:
Температура воздуха в горячем коридоре: контроль расхода воздуха.
На требование

охлаждения: пропорциональный контроль.
Standby или отказ от охлаждения: вкл./выкл. вентиляторов, минимальный расход.
Расход: контроль расхода хладагента.
PI-управляемый компрессор.
PID-управляемый электронный ТРВ.
Удаленный:
- изменение расхода воздуха по сигналу
выносного датчика температуры в горячем
коридоре;
- корректировка значения температуры воздуха
в холодном коридоре при использовании
выносного датчика.
Конденсация: регулирование расхода воздуха скоростью вращения вентиляторов

CW unit

DX system

Слайд 91

COOLSIDE EVO
Взаимодействие с
DX-системами:
BMS (системы мониторинга):
BACnet Ethernet; MS/TP; /IP
SNMP

Intranet
LON
RS485 RCCom; Modbus

Шина LAN:
Внутренние блоки и наружный блок, обладающие одним холодильным контуром. Соединение необходимо для реализации логики управления.

BMS connectivity

FieldBus

Слайд 101

COOLSIDE EVO
Взаимодействие с
CW-системами:

BMS (системы мониторинга):
BACnet Ethernet; MS/TP; /IP
SNMP

Intranet
LON
RS485 RCCom; Modbus

BMS connectivity

Слайд 111

COOLSIDE EVO
Возможные конфигурации:

MCAI 20
МОНО СПЛИТ
MCAI 20
МУЛЬТИ СПЛИТ
MCAI 40
МУЛЬТИ СПЛИТ
MCAI 40
МУЛЬТИ СПЛИТ
ЧИЛЛЕР

Слайд 121

COOLSIDE EVO
Технические характеристики

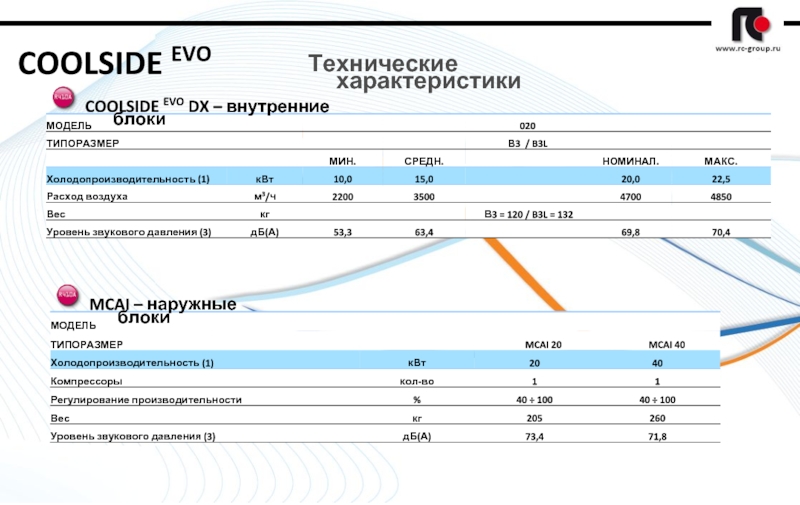

COOLSIDE EVO DX – внутренние блоки
MCAI – наружные блоки

Слайд 131

COOLSIDE EVO
Технические характеристики

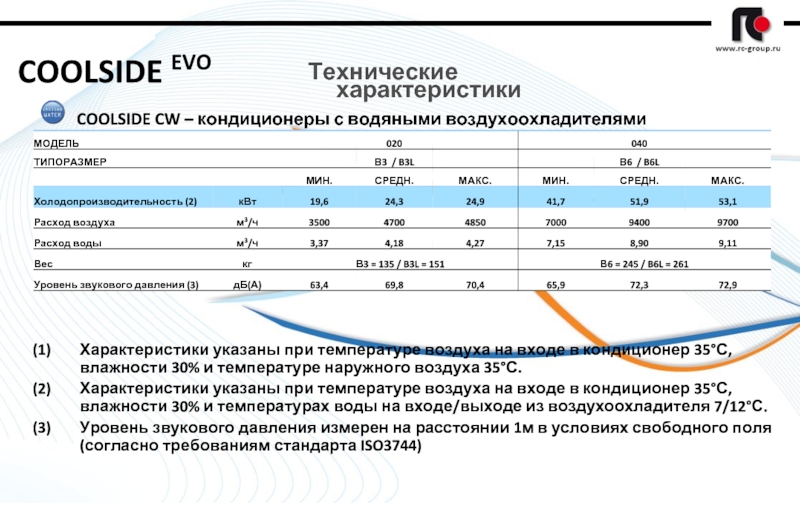

COOLSIDE CW – кондиционеры с водяными воздухоохладителями
Характеристики указаны при

температуре воздуха на входе в кондиционер 35°С, влажности 30% и температуре наружного воздуха 35°С.
Характеристики указаны при температуре воздуха на входе в кондиционер 35°С, влажности 30% и температурах воды на входе/выходе из воздухоохладителя 7/12°С.
Уровень звукового давления измерен на расстоянии 1м в условиях свободного поля (согласно требованиям стандарта ISO3744)

Слайд 141

COOLSIDE EVO
Габаритные размеры
