Схемы водосборных сооружений при использовании трубчатых колодцев презентация
Содержание
- 1. Схемы водосборных сооружений при использовании трубчатых колодцев
- 2. Схема соединения трубчатых колодцев сифонными трубопроводами
- 3. А) Насосы с вертикальным трансмиссионным валом и
- 4. Павильоны — на поверхности земли Павильоны
- 5. Схема расположения водосборных сооружений при оборудовании колодцев
- 6. Водоструйные (эжекторные) водоподъемные установки. 1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ.
- 7. Водоструйные (эжекторные) водоподъемные установки. 1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ.
Схема соединения трубчатых колодцев сифонными трубопроводами 1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ.
Слайд 11. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ. 2. ШАХТНЫЕ
КОЛОДЦЫ
3. ГОРИЗОНТАЛЬНЫЕ ВОДОСБОРЫ
4. ВОДОСБОРЫ ИНФИЛЬТРАЦИОННОГО ТИПА ,
5. СООРУЖЕНИЯ ДЛЯ КАПТАЖА РОДНИКОВЫХ ВОД

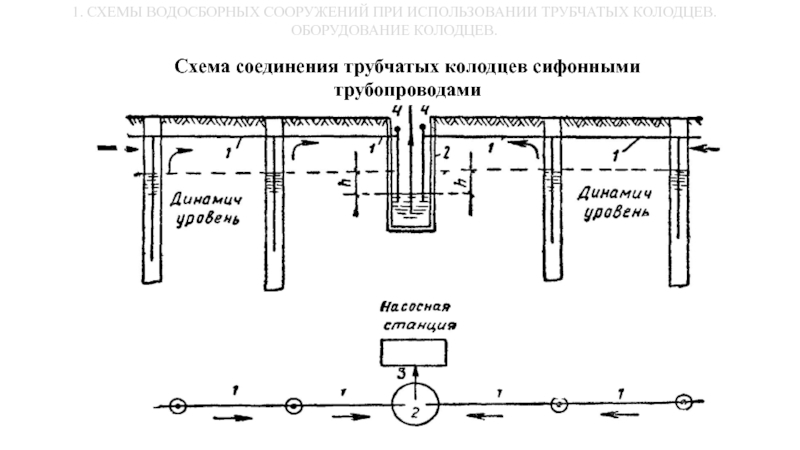

Слайд 2Схема соединения трубчатых колодцев сифонными трубопроводами
1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ
ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ.
Слайд 3А) Насосы с вертикальным трансмиссионным валом и электродвигателем, устанавливаемым на поверхности
Б)
1 - насос с электродвигателем;
2 – кабель;
3 - труба водоподъемная;
4 – муфты;
5 - хомуты крепления кабеля;
6 - манометр;
7 - задвижка;
8 - водомер;
9 - крышка скважины;
10 - кожух кабеля;
11 - обсадная труба.
2 – кабель;
3 - труба водоподъемная;
4 – муфты;
5 - хомуты крепления кабеля;
6 - манометр;
7 - задвижка;
8 - водомер;
9 - крышка скважины;
10 - кожух кабеля;
11 - обсадная труба.
А) 1 - насос;
2 - всасывающая труба с приемной сеткой;
3 - водоподъемная труба,
4 - станина;
5 - фундамент;
6 - электродвигатель;
7 - обратный клапан;
8 - задвижка Лудло;
9 – водоотвод.
Б) Погружные насосы — с электродвигателем, размещающимся в скважине под динамическим уровнем воды
1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ.
Слайд 4Павильоны — на поверхности земли
Павильоны ниже поверхности земли
1. СХЕМЫ
ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ.
Слайд 5Схема расположения водосборных сооружений при оборудовании колодцев артезианскими насосами
1. СХЕМЫ
ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ.
1 - напорные трубопроводы ; 2 - сборный резервуар; 3 - насосная станция второго подъема

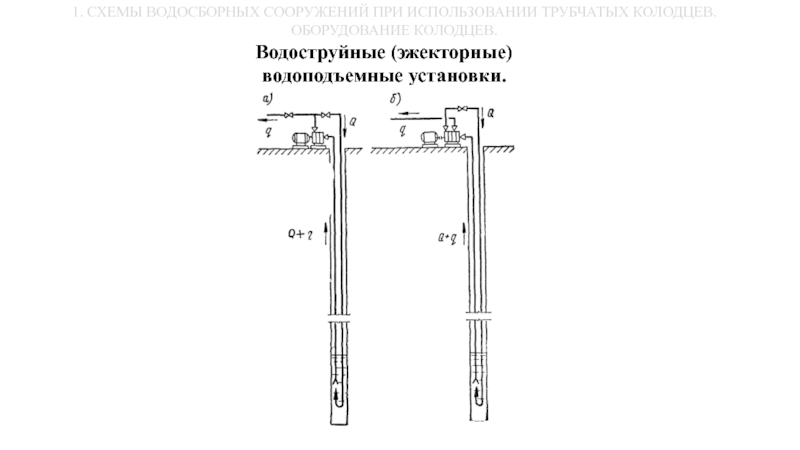

Слайд 6Водоструйные (эжекторные) водоподъемные установки.
1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ.
ОБОРУДОВАНИЕ КОЛОДЦЕВ.
Слайд 7Водоструйные (эжекторные) водоподъемные установки.
1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ.
ОБОРУДОВАНИЕ КОЛОДЦЕВ.
