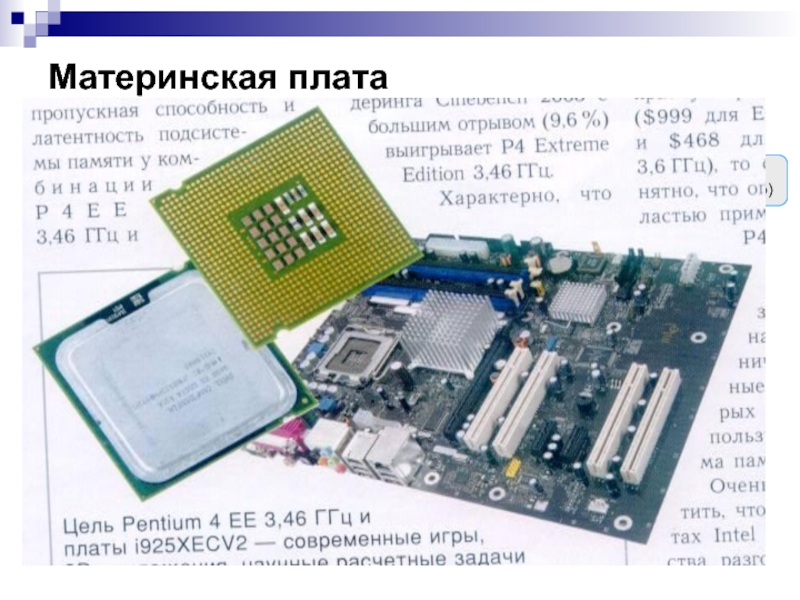

Схема материнской платы презентация

узлам, использующим высокопроизводительные шины: ОЗУ (RAM), графический контроллер (AGP).
Периферийные низкоскоростные устройства Южного моста самостоятельно обращаются к RAM.
По шинам - многоканальная, двухсторонняя передача данных (2, 4… 32 каналов). Исходные данные (непосредственно данные, их адреса и команды управления IRQ, DMA…) разбиваются на пакеты и передаются по параллельным каналам (в каждом канале последовательно - аналог сетей). Такая шина позволяет увеличивать производительность ПК пропорционально частоте CPU.
Частота шин (FSB, сотни МГц), разрядность данных (32, 64 бита), адресов (32 бита => 4 Гбайта)

COM LPT HDD

Flash память с
программой BIOS

RAM

AGP

CPU

HDD (винчестер)

Питание платы

обработки данных в ядре,
частотой FSB, частотой процессорной шины = FSB Х множитель (- обычно 4), частотой ядра = FSB Х множитель (- обычно 9),
разрядностью данных,
объем кэш L1,L2,
сокетом подключения к шине материнской платы,
напряжением питания
* регулируют при разгоне CPU

(Регистры команд, адресов, данных)

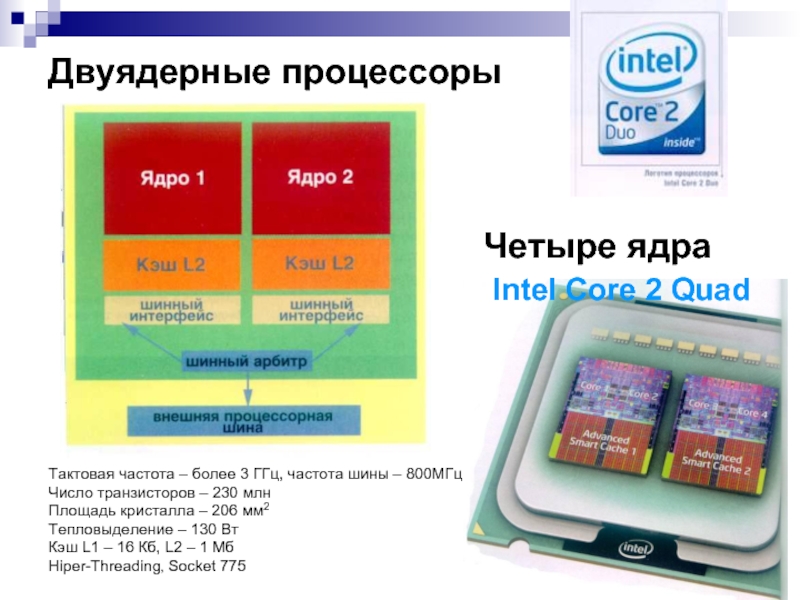

Socket 775

транзисторов – 230 млн Площадь кристалла – 206 мм2 Тепловыделение – 130 Вт Кэш L1 – 16 Кб, L2 – 1 Мб Hiper-Threading, Socket 775

Четыре ядра Intel Core 2 Quad

1 М, кэш L3 – до 12 М, тактовая частота – до 3333 МГц. Процессор полностью поглотил северный мост. Технологический процесс 32 нм.

Технология Intel® Turbo Boost 2.0  - динамически повышает тактовую частоту процессора при необходимости, используя дополнительные ресурсы мощности и охлаждения, при работе не в режиме максимальной нагрузки.
Технология Intel® HT (Hiper-Threading) - позволяет каждому ядру процессора выполнять до 12 задач одновременно (до 12 виртуальных ядер).
Intel® Smart Cache — общая кэш-память динамически распределяется между ядрами процессора в зависимости от нагрузки, значительно ускоряя работу и повышая производительность.
Intel® HD Graphics 2000 интегрированное в процессоры Intel Core – устраняет необходимость использования отдельной видеокарты и позволяет снизить энергопотребление и расходы на систему.
Команды Intel® AES-NI обеспечивают аппаратное ускорение шифрования и дешифрования, ускоряя выполнение приложений, использующих AES (Advanced Encryption Standard).
Многое другое…

memory )

DDR 2
553 МГц, 8.5 Гбит/c, 1.8 В
DDR 3
до 2133 МГц, до 19.2 Гбит/c, 1.65 В

DIMM (Double In-line Memory Module) имеют 240 контактов

Файл подкачки (Pagefile.sys) — это скрытый файл на жестком диске компьютера, который используется Windows для хранения определенных данных, которые уже не помещаются в оперативной памяти компьютера. Файл подкачки и физическая память вместе составляют виртуальную память. Как увеличить файл подкачки и виртуальную память

меньшие нормы техпроцесса, по-видимому, исчерпают себя в ближайшие десятилетия. Рано или поздно, отрасли придется столкнуться с необходимостью «приручить» отдельные молекулы. Свою попытку предприняла команда профессионалов IBM в канун 25-летия первого ПК. Разработав принципиально новый метод «механически управляемого разрывного соединения» (Mechanically Controllable Break Junction) и представив его на суд общественности в Цюрихе, специалисты из Сан-Хосе предлагают использовать синтезированную органическую молекулу BP-DT в качестве ключа с двумя различимыми состояниями для хранения информации. Молекулу подключают к электродам, постепенно уменьшая расстояние между ними. Ее размер - 1,5 нм. Другими словами, был создан одномолекулярный элемент перезаписываемой памяти, размер которого на два порядка меньше существующих.

SSD (solid-state drive) на Flash-памяти вместо механического винчестера. Лёгкий, бесшумный, с низким энергопотреблением, высокая механическая стойкость, стабильность времени считывания файлов вне зависимости от их фрагментации. Реальная скорость чтения/записи примерно как и у HDD. Недостатки: ограниченное количество циклов перезаписи (порядка 10 000), цена гигабайта SSD существенно выше HDD, проблема совместимости SSD с многими версиями ОС.

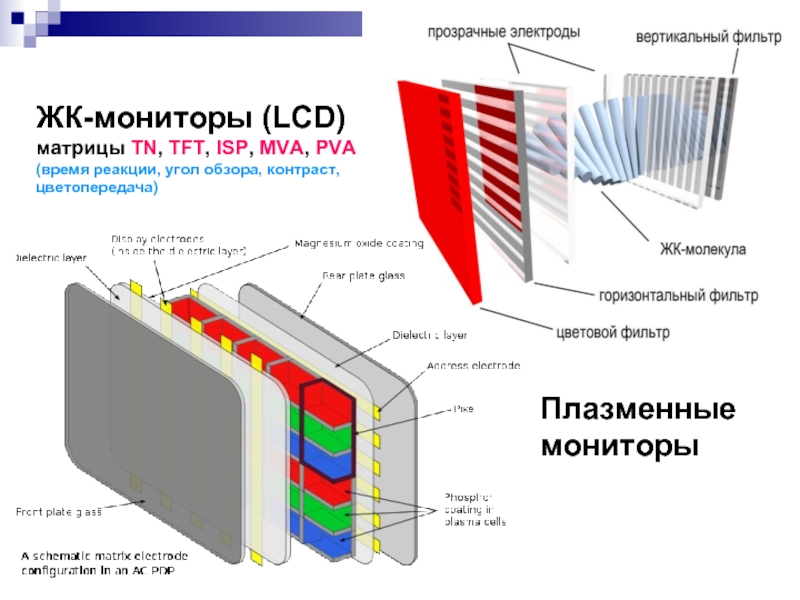

цветопередача)

Плазменные мониторы

крышка для ЖК-матрицы с газоразрядными лампами (сверху и снизу)

Блок питания

Металлическая экранирующая крышка

Пластмассовая крышка монитора

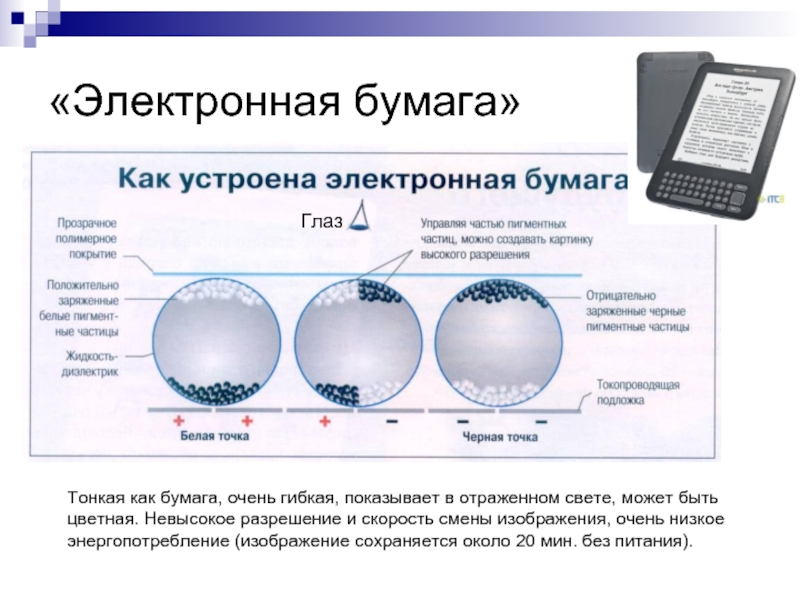

быть цветная. Невысокое разрешение и скорость смены изображения, очень низкое энергопотребление (изображение сохраняется около 20 мин. без питания).

Глаз

слой

Другие спецификации:
DVD-10 двухсторонний однослойный , 9.4 Гб
DVD-14 двухсторонний одно-двухслойный, 13.2 Гб
DVD-18 двухсторонний двухслойный, 17 Гб

DVD±R Recordable – однократная запись
DVD±RW ReWritable, DVD-RAM– многократная запись
Преобладающий – DVD+RW

Перспективы (сине-фиолетовый лазер):
HD DVD High definition, до 30 Гб и более
Blu-ray DVD, до 51 Гб и более

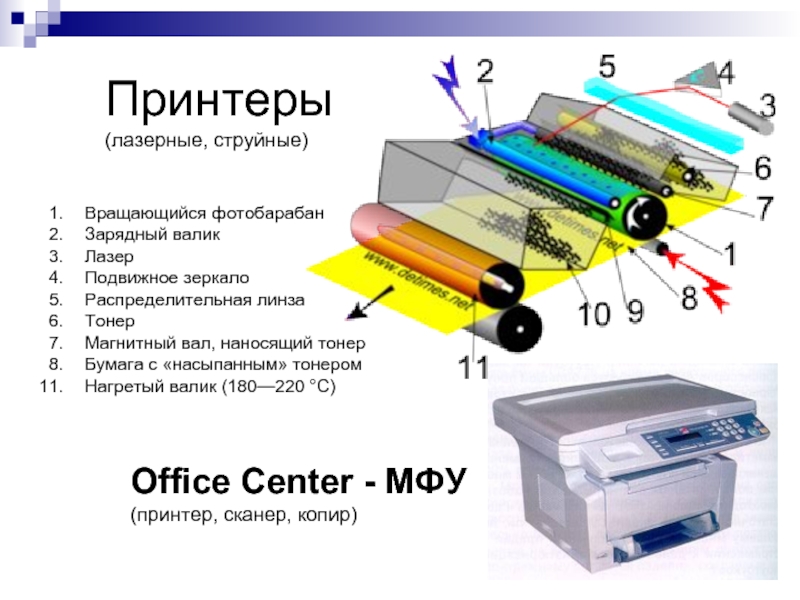

линза
Тонер
Магнитный вал, наносящий тонер
Бумага с «насыпанным» тонером
Нагретый валик (180—220 °C)
