Схема ЭОД в условиях эксперимента презентация

да

ИД

Уведомления

ИД (ИНФ)

Уведомления (ИНФ)

ИД ,
уведомления

Документ на оплату

Документ на оплату

ИД уведомления

OeBS

OeBS

Логистика

Логистика

СУФД-портал

СУФД-портал

АРМ
Должника

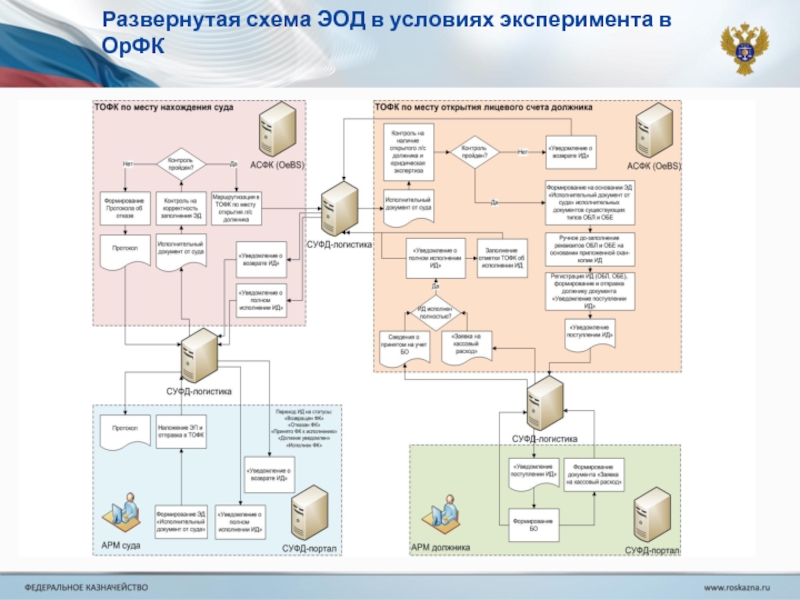

Схема ЭОД в условиях эксперимента

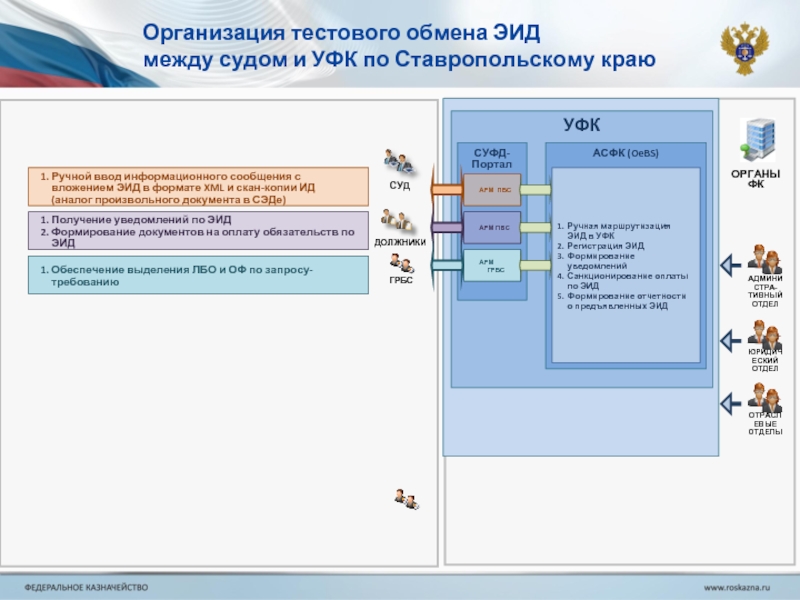

Красным цветом на схеме выделено взаимодействие между участниками процесса на первом этапе.

АРМ ПБС

АРМ ПБС

Получение уведомлений по ЭИД
Формирование документов на оплату обязательств по ЭИД

Ручной ввод информационного сообщения с вложением ЭИД в формате XML и скан-копии ИД (аналог произвольного документа в СЭДе)

ДОЛЖНИКИ

СУД

Ручная маршрутизация ЭИД в УФК
Регистрация ЭИД
Формирование уведомлений
Санкционирование оплаты по ЭИД
Формирование отчетности о предъявленных ЭИД

ЮРИДИЧЕСКИЙ
ОТДЕЛ

ОТРАСЛЕВЫЕ
ОТДЕЛЫ

АДМИНИСТРА-
ТИВНЫЙ
ОТДЕЛ

ГРБС

АРМ ГРБС

Обеспечение выделения ЛБО и ОФ по запросу-требованию

АРМ СУДА

АРМ ПБС

АРМ РБС

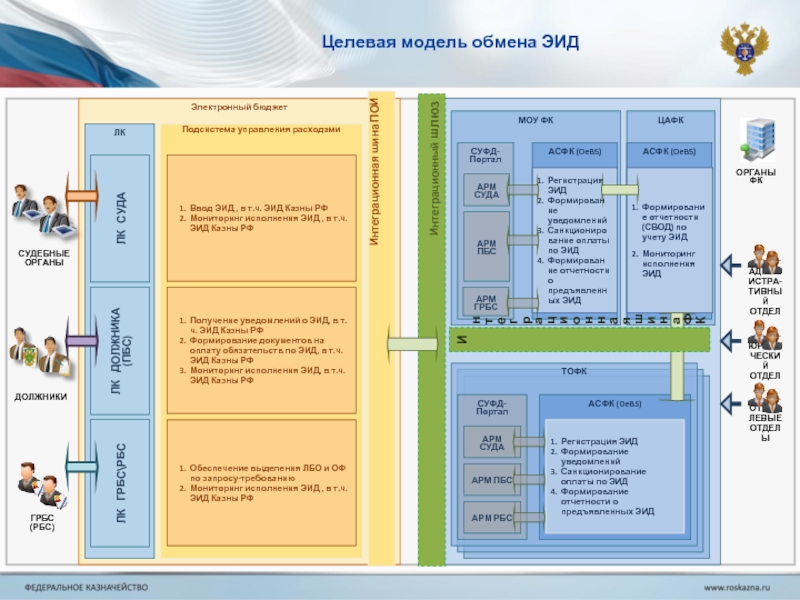

Электронный бюджет

Подсистема управления расходами

ЛК

ЛК СУДА

Интеграционный шлюз

Интеграционная шина ПОИ

Ввод ЭИД , в т.ч. ЭИД Казны РФ
Мониторинг исполнения ЭИД , в т.ч. ЭИД Казны РФ

СУФД-Портал

АСФК (OeBS)

АРМ СУДА

Регистрация ЭИД
Формирование уведомлений
Санкционирование оплаты по ЭИД
Формирование отчетности о предъявленных ЭИД

Получение уведомлений о ЭИД, в т.ч. ЭИД Казны РФ
Формирование документов на оплату обязательств по ЭИД, в т.ч. ЭИД Казны РФ
Мониторинг исполнения ЭИД, в т.ч. ЭИД Казны РФ

Обеспечение выделения ЛБО и ОФ по запросу-требованию
Мониторинг исполнения ЭИД , в т.ч. ЭИД Казны РФ

ДОЛЖНИКИ

ГРБС
(РБС)

ЛК ДОЛЖНИКА (ПБС)

ЛК ГРБС\РБС

АРМ ПБС

АРМ ГРБС

АСФК (OeBS)

Формирование отчетности (СВОД) по учету ЭИД
Мониторинг исполнения ЭИД

Интеграционная шина ФК

ЮРИДИЧЕСКИЙ
ОТДЕЛ

ОТРАСЛЕВЫЕ
ОТДЕЛЫ

АДМИНИСТРА-
ТИВНЫЙ
ОТДЕЛ
