Сенсорные устройства. презентация

прикосновения к нему.

- При касании - совмещение внутренней проводящей поверхности с проводящим слоем основной пластины
- Координаты нажатия определяются, исходя из того, на пересечении каких проводников был зарегистрировано воздействие.

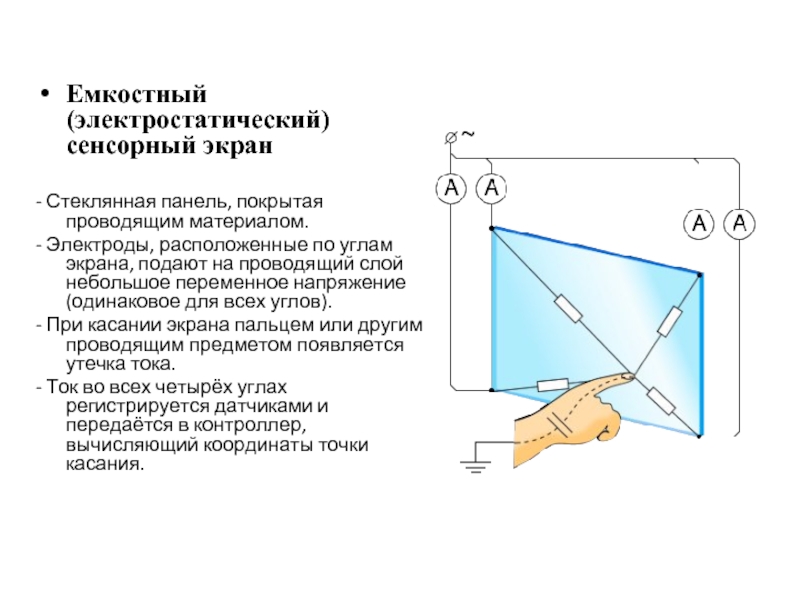

расположенные по углам экрана, подают на проводящий слой небольшое переменное напряжение (одинаковое для всех углов).
- При касании экрана пальцем или другим проводящим предметом появляется утечка тока.
- Ток во всех четырёх углах регистрируется датчиками и передаётся в контроллер, вычисляющий координаты точки касания.

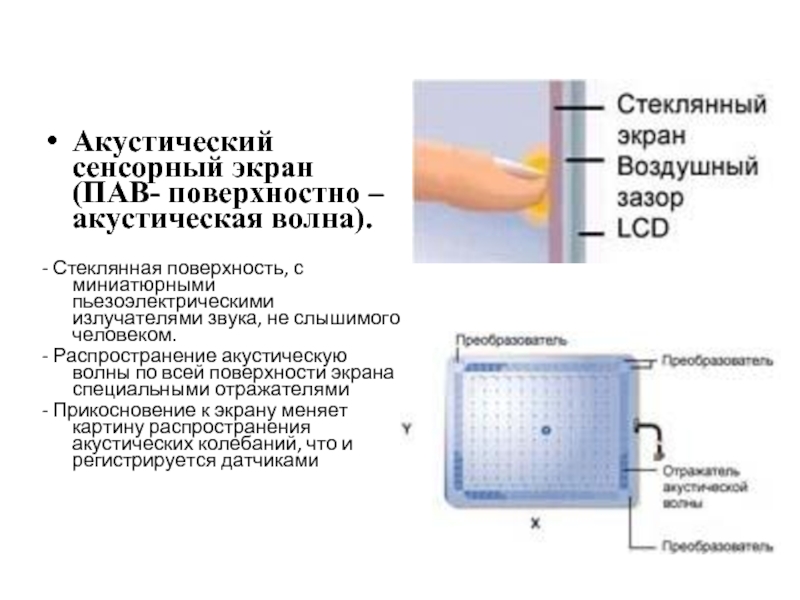

миниатюрными пьезоэлектрическими излучателями звука, не слышимого человеком.
- Распространение акустическую волны по всей поверхности экрана специальными отражателями
- Прикосновение к экрану меняет картину распространения акустических колебаний, что и регистрируется датчиками

- Две линейки фотодиодов, расположенные на противоположных сторонах экрана.
- Перекрывание попавшим в зону действия лучей посторонним предметом инфракрасных лучей
- Отсутствие сигнала луча на приемный элемент, что и фиксируется микропроцессорным контроллером

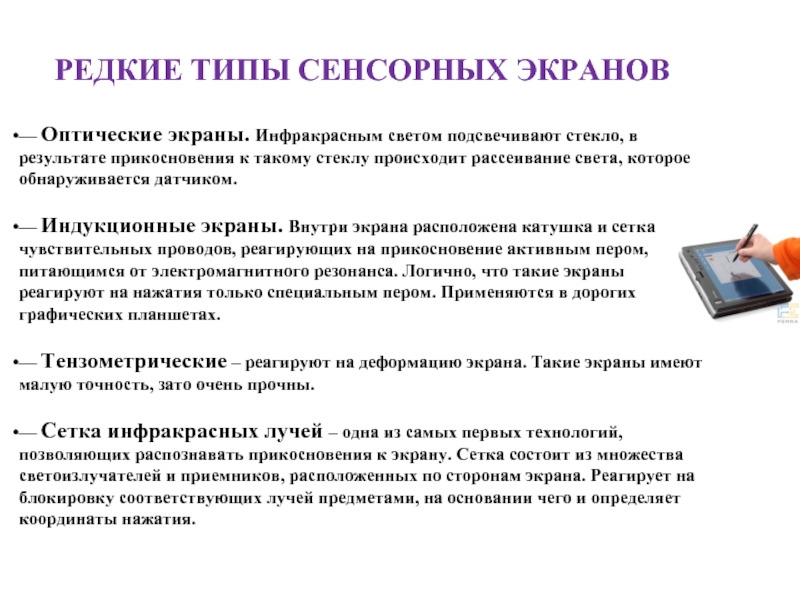

прикосновения к такому стеклу происходит рассеивание света, которое обнаруживается датчиком.

— Индукционные экраны. Внутри экрана расположена катушка и сетка чувствительных проводов, реагирующих на прикосновение активным пером, питающимся от электромагнитного резонанса. Логично, что такие экраны реагируют на нажатия только специальным пером. Применяются в дорогих графических планшетах.

— Тензометрические – реагируют на деформацию экрана. Такие экраны имеют малую точность, зато очень прочны.

— Сетка инфракрасных лучей – одна из самых первых технологий, позволяющих распознавать прикосновения к экрану. Сетка состоит из множества светоизлучателей и приемников, расположенных по сторонам экрана. Реагирует на блокировку соответствующих лучей предметами, на основании чего и определяет координаты нажатия.

— Простота графического интерфейса
— Легкость управления
— Оперативность доступа к функциям устройства
— Расширение мультимедийных возможностей

Минусы
— Отсутствие тактильной обратной связи
— Частая необходимость в использовании пера (стилуса)
— Возможность повреждения экрана
— Появление отпечатков пальцев и других загрязнений на экране
— Более высокое потребление энергии

от руки непосредственно в компьютер. Состоит из пера и плоского планшета, чувствительного к нажатию или близости пера. Также может прилагаться специальная мышь.

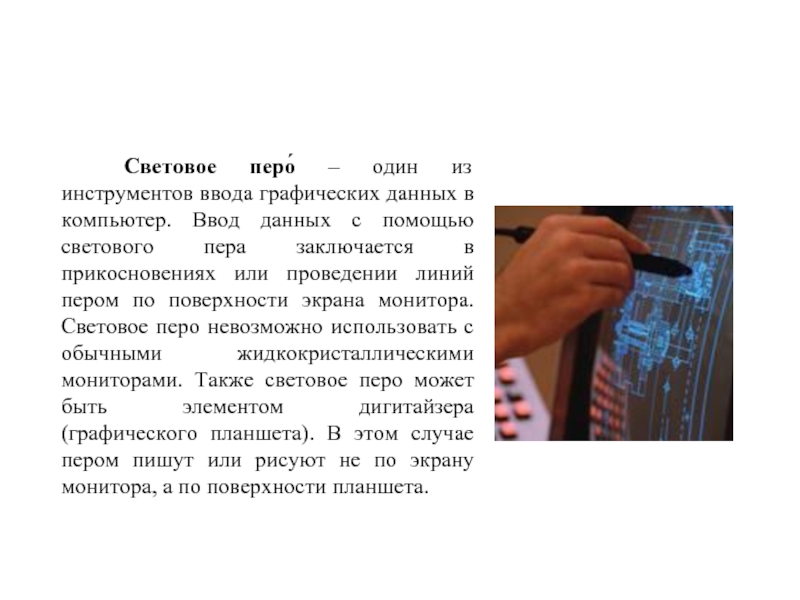

данных в компьютер. Ввод данных с помощью светового пера заключается в прикосновениях или проведении линий пером по поверхности экрана монитора. Световое перо невозможно использовать с обычными жидкокристаллическими мониторами. Также световое перо может быть элементом дигитайзера (графического планшета). В этом случае пером пишут или рисуют не по экрану монитора, а по поверхности планшета.

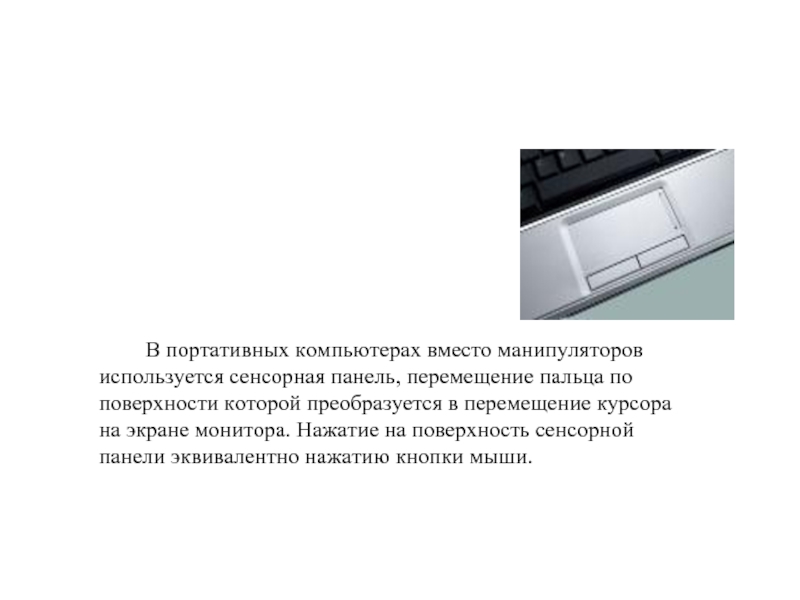

перемещение пальца по поверхности которой преобразуется в перемещение курсора на экране монитора. Нажатие на поверхность сенсорной панели эквивалентно нажатию кнопки мыши.

телевизионного сигнала в различных форматах вещания с показом на компьютере или просто на отдельном мониторе.

Такие тюнеры могут представлять собой как отдельное устройство с радиовходом и аудиовидеовыходами, так и встраиваемую плату. По конструктивному исполнению ТВ-тюнеры бывают внешние (подключаются к компьютеру либо через USB, либо между компьютером и дисплеем через видеокабель) и внутренние (вставляются в PCI или PCI-Express).
Кроме того, большинство современных ТВ-тюнеров принимают FM-радиостанции и могут использоваться для захвата видео.

Могут быть интегрированы с видеокартой или со звуковой, и имеют пульт управления
