Сечение пирамиды презентация

Содержание

1. Сечение пирамиды
2. Дана четырёхугольная пира- мида с вершиной P.
3. Продолжим основание CB и проведём прямую через точки M и H. X-точка пересечения прямых.
4. Проведём прямую через точки М и К до пересечения с прямой CY.
5. Проведём прямую, соединив точки Y и X. Образовались 2 новые точки R и L.
6. Соединим точки К и R, а также точки L и H.
7. Итак, цепочка шагов построения вершин искомого

Слайд 1Сечение пирамиды

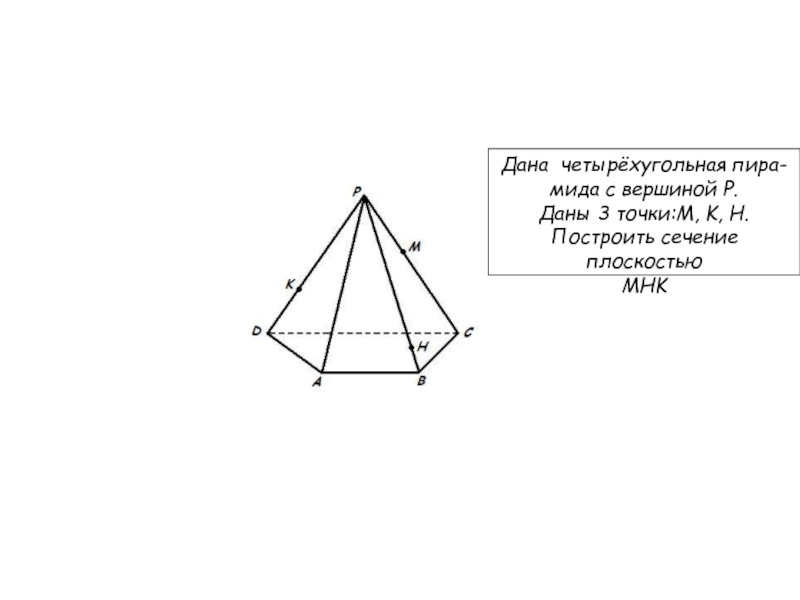

Слайд 2Дана четырёхугольная пира-
мида с вершиной P.
Даны 3 точки:M, K, H.
Построить сечение

плоскостью
MHK

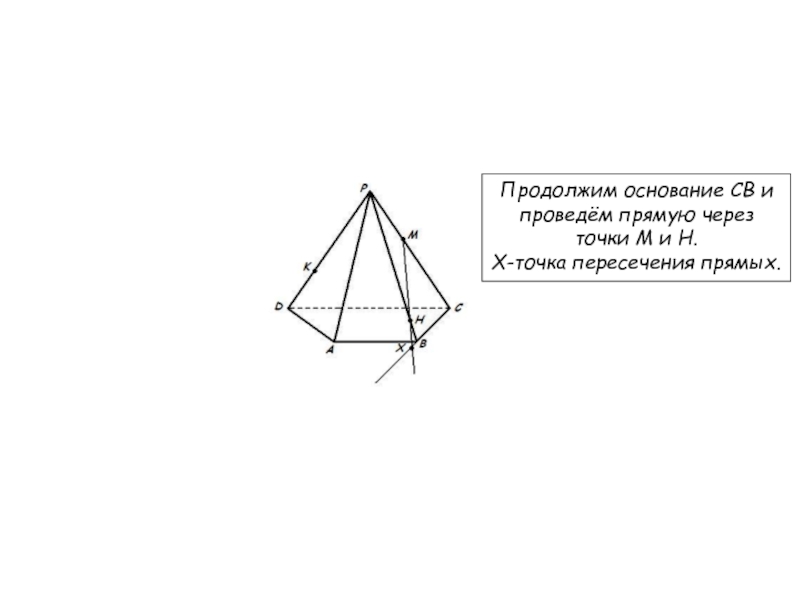

Слайд 3Продолжим основание CB и
проведём прямую через
точки M и H.
X-точка пересечения

прямых.

Слайд 4Проведём прямую через точки
М и К до пересечения с
прямой CY.

Слайд 5Проведём прямую, соединив
точки Y и X.
Образовались 2 новые точки
R и L.

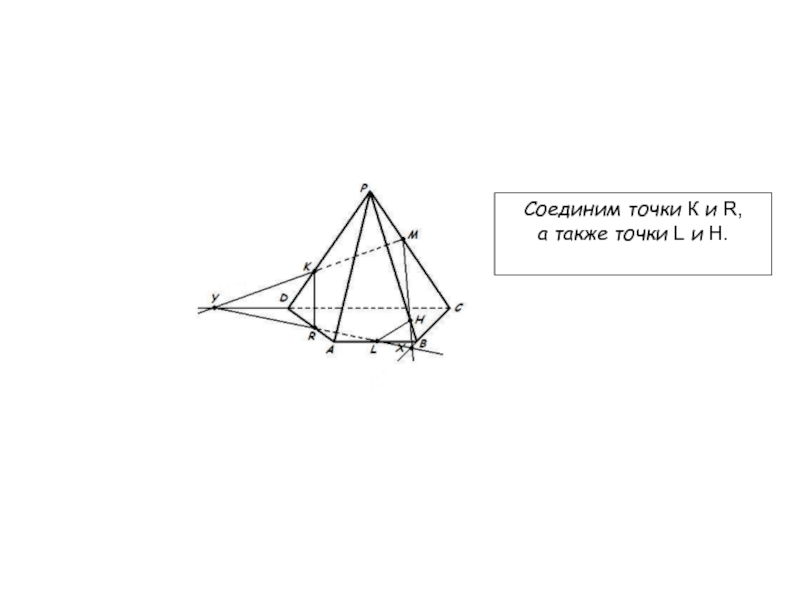

Слайд 6Соединим точки К и R,
а также точки L и H.

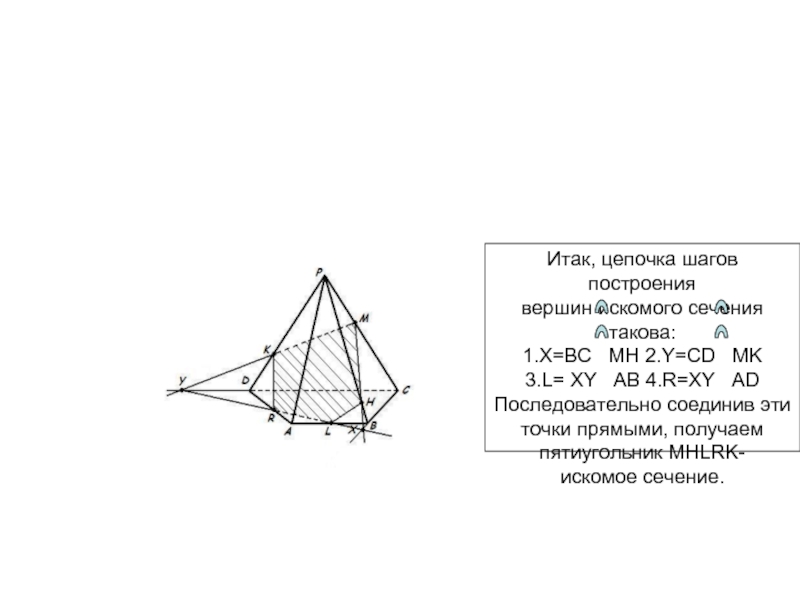

Слайд 7
Итак, цепочка шагов построения
вершин искомого сечения такова:
1.X=BC MH 2.Y=CD

MK
3.L= XY AB 4.R=XY AD
Последовательно соединив эти
точки прямыми, получаем
пятиугольник MHLRK-
искомое сечение.
