Schem_lc_10 презентация

Содержание

Компараторы Компараторы (устройства сравнения) определяют отношения между двумя словами. В процессе обработки данных возникает необходимость проверить логические условия двух слов: А=В; А≠В; АВ; А≤В; А≥В. Основные отношения,

Слайд 1Лекция №10 Компараторы. Сумматоры
Схемотехника ЭВМ
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИСТЕТ
Мальчуков Андрей Николаевич
Томск – 2014

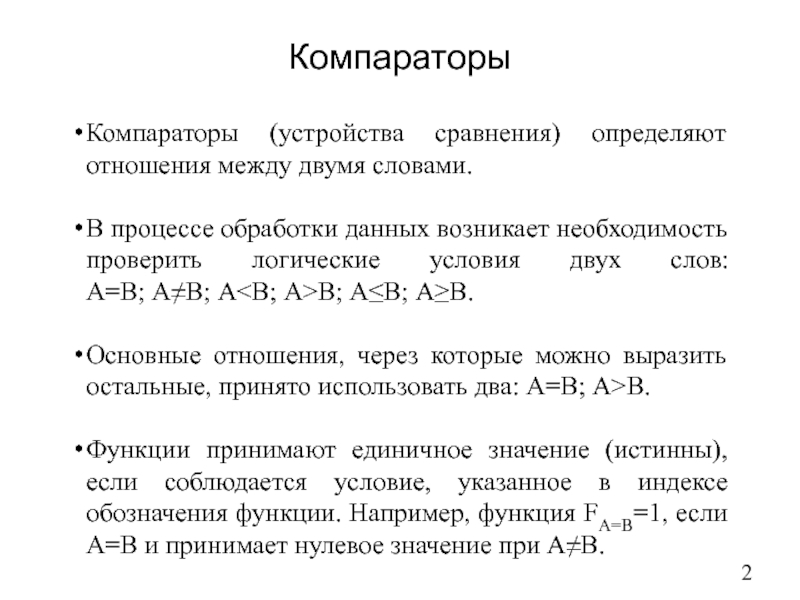

Слайд 2Компараторы
Компараторы (устройства сравнения) определяют отношения между двумя словами.

В процессе обработки данных

возникает необходимость проверить логические условия двух слов: А=В; А≠В; А<В; А>В; А≤В; А≥В.

Основные отношения, через которые можно выразить остальные, принято использовать два: А=В; А>В.

Функции принимают единичное значение (истинны), если соблюдается условие, указанное в индексе обозначения функции. Например, функция FA=B=1, если А=В и принимает нулевое значение при А≠В.

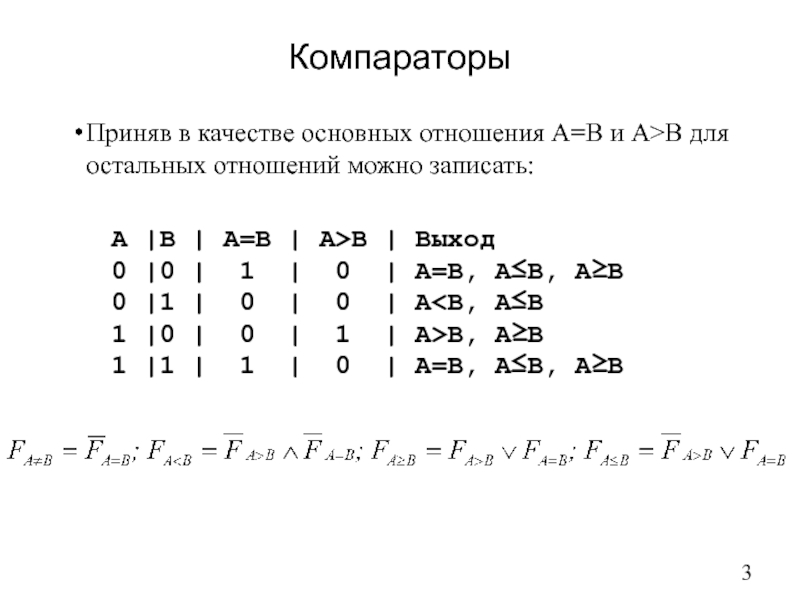

Слайд 3Компараторы
Приняв в качестве основных отношения А=В и А>В для остальных отношений

можно записать:




A |B | A=B | A>B | Выход
0 |0 | 1 | 0 | A=B, A≤B, A≥B
0 |1 | 0 | 0 | A1 |0 | 0 | 1 | A>B, A≥B
1 |1 | 1 | 0 | A=B, A≤B, A≥B

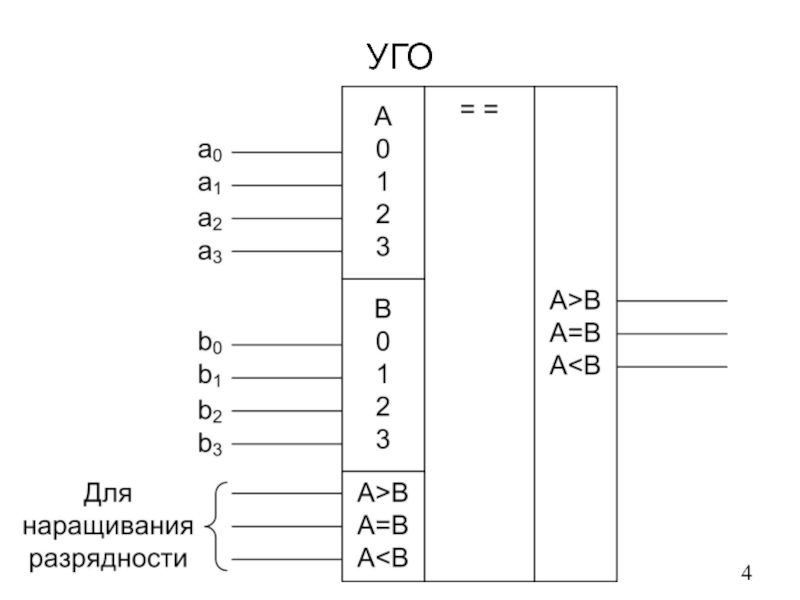

Слайд 4УГО

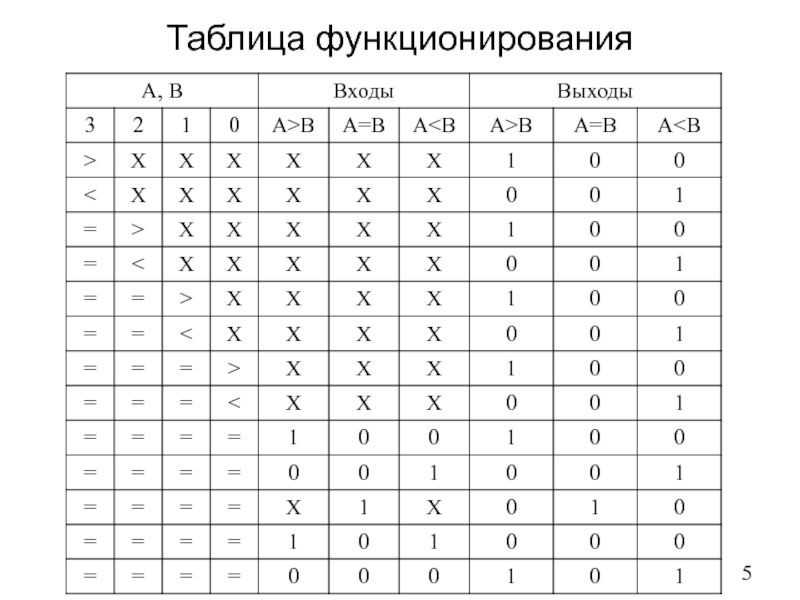

Слайд 5Таблица функционирования

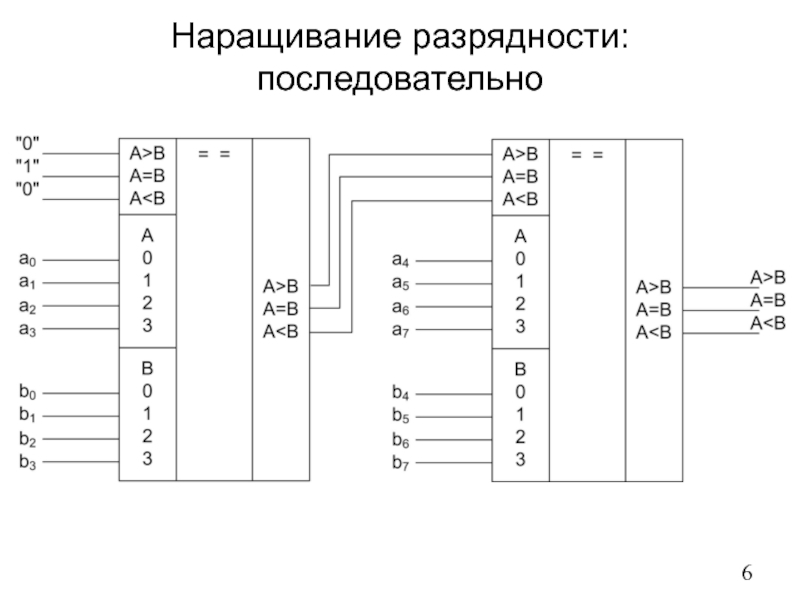

Слайд 6Наращивание разрядности: последовательно

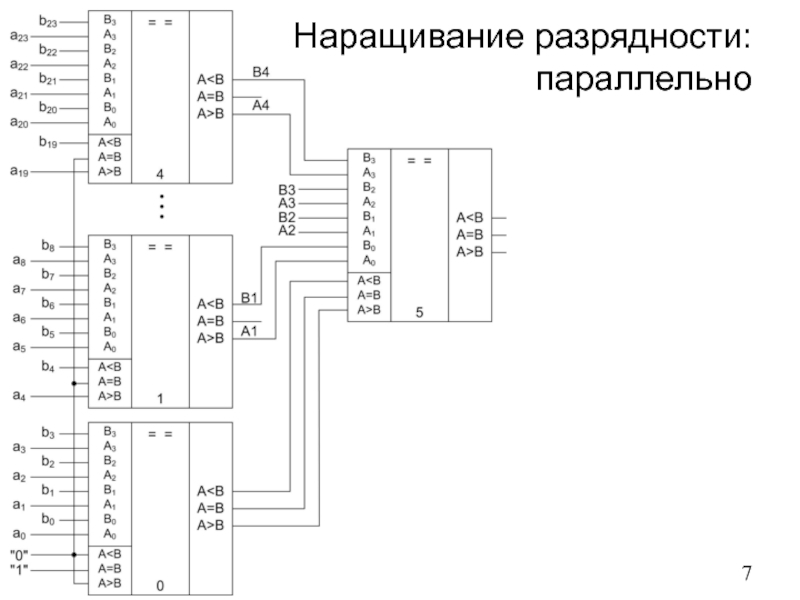

Слайд 7Наращивание разрядности: параллельно




Слайд 84-х разрядный компаратор
Вариант схемы четырехразрядного компаратора на ИС 555 серии К555ЛП5

(четыре элемента сложения по mod 2) и К555ЛН2 (6 инверторов с открытым коллектором)

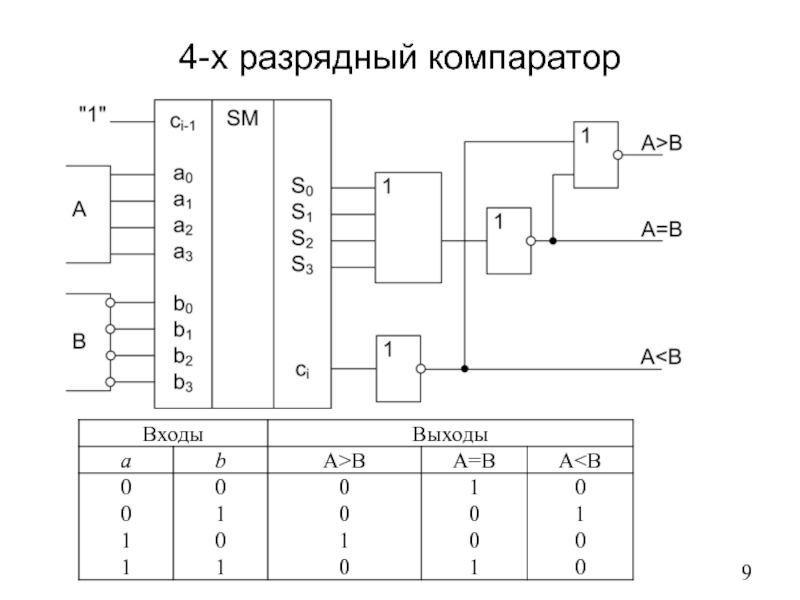

Слайд 94-х разрядный компаратор

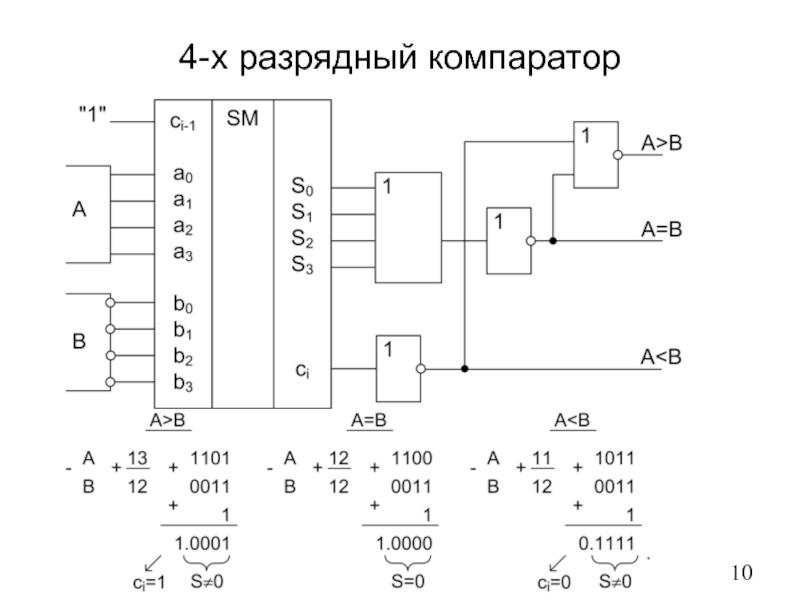

Слайд 104-х разрядный компаратор

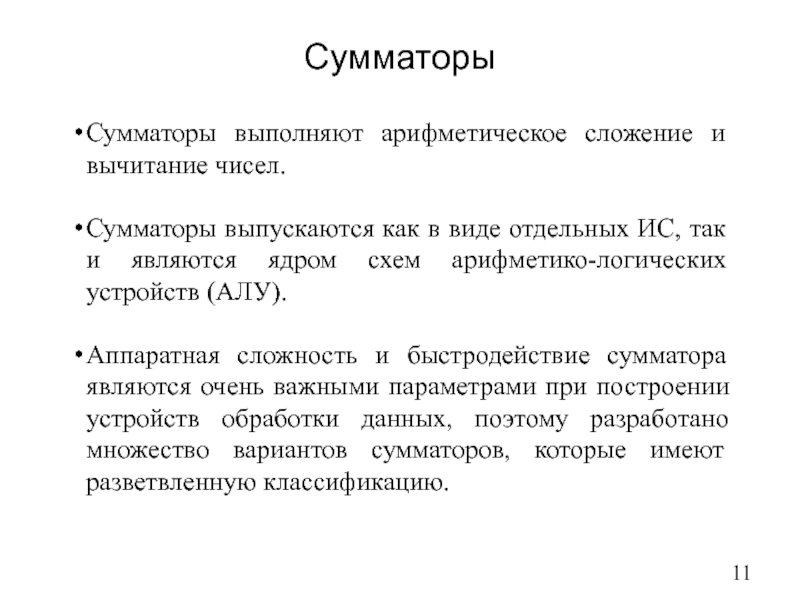

Слайд 11Сумматоры
Сумматоры выполняют арифметическое сложение и вычитание чисел.

Сумматоры выпускаются как в

виде отдельных ИС, так и являются ядром схем арифметико-логических устройств (АЛУ).

Аппаратная сложность и быстродействие сумматора являются очень важными параметрами при построении устройств обработки данных, поэтому разработано множество вариантов сумматоров, которые имеют разветвленную классификацию.

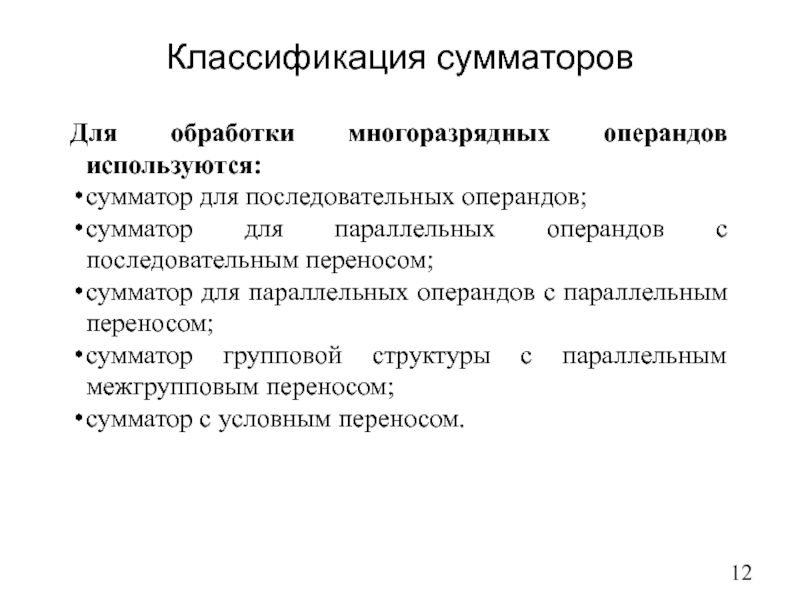

Слайд 12Классификация сумматоров
Для обработки многоразрядных операндов используются:
сумматор для последовательных операндов;
сумматор для параллельных

операндов с последовательным переносом;
сумматор для параллельных операндов с параллельным переносом;
сумматор групповой структуры с параллельным межгрупповым переносом;
сумматор с условным переносом.

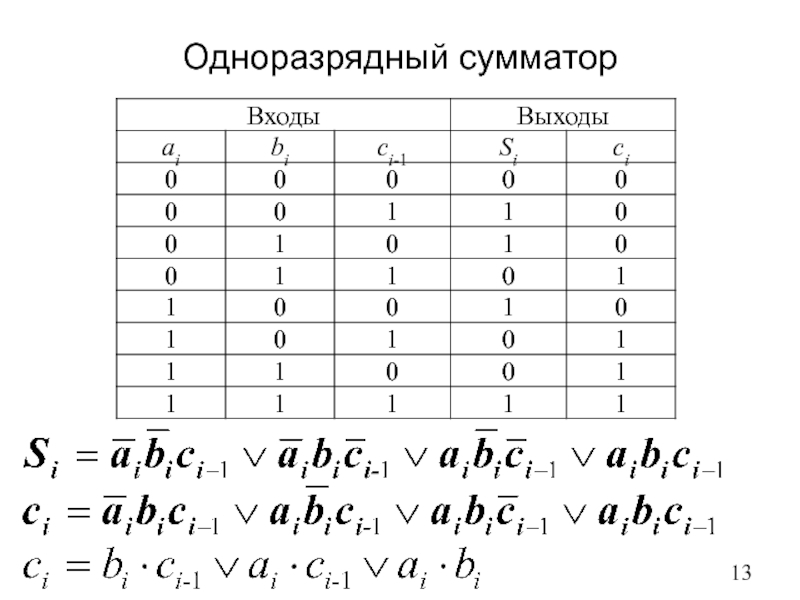

Слайд 13Одноразрядный сумматор

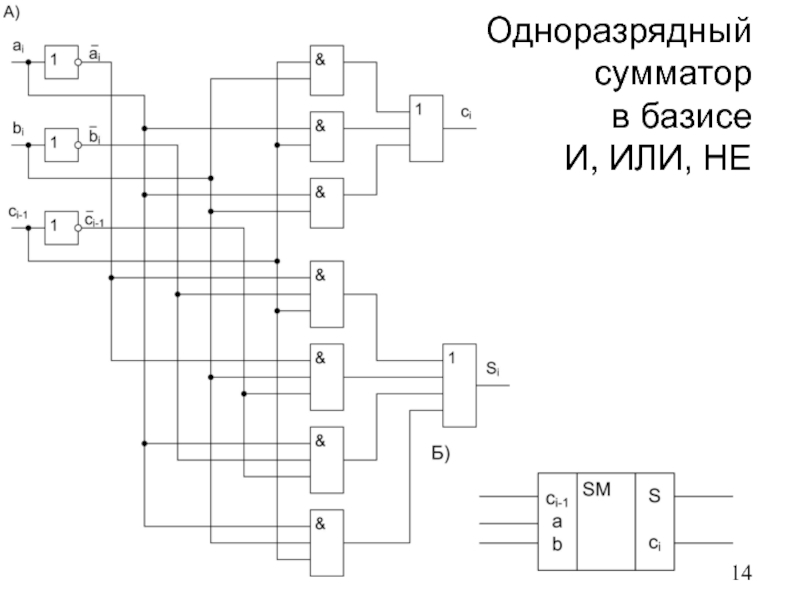

Слайд 14Одноразрядный сумматор в базисе И, ИЛИ, НЕ

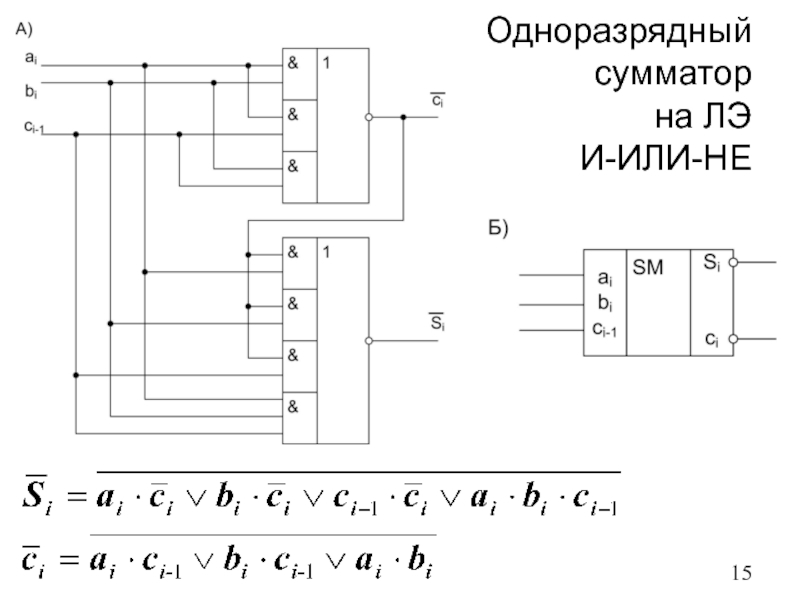

Слайд 15Одноразрядный сумматор на ЛЭ И-ИЛИ-НЕ








Слайд 16Одноразрядный сумматор с ЛЭ искл. ИЛИ

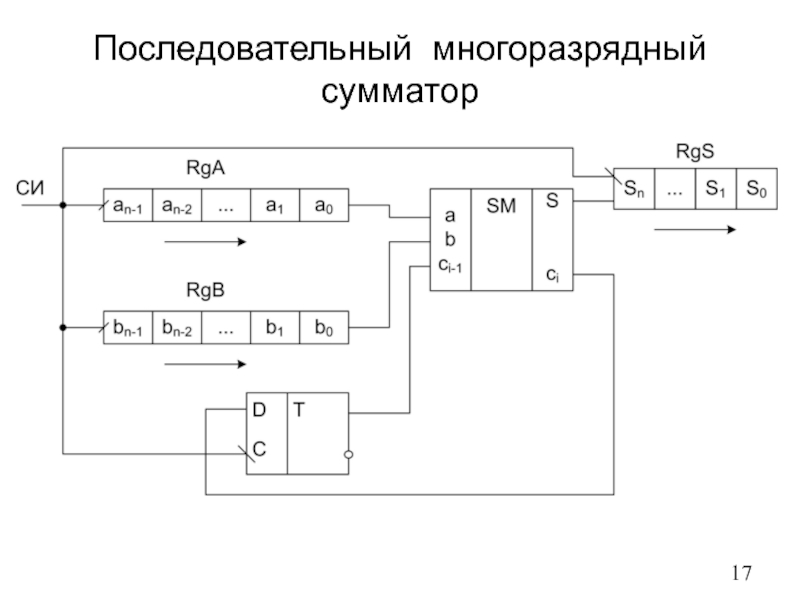

Слайд 17Последовательный многоразрядный сумматор

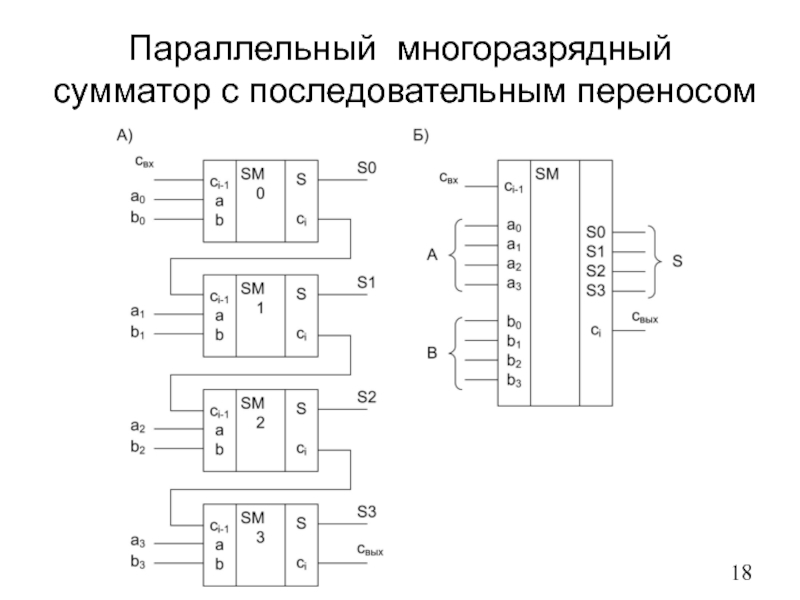

Слайд 18Параллельный многоразрядный сумматор с последовательным переносом

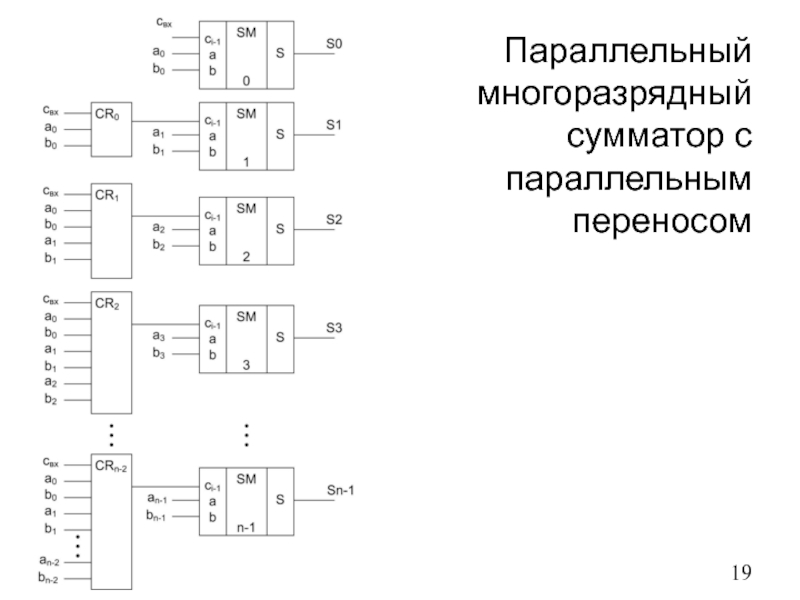

Слайд 19Параллельный многоразрядный сумматор с параллельным переносом

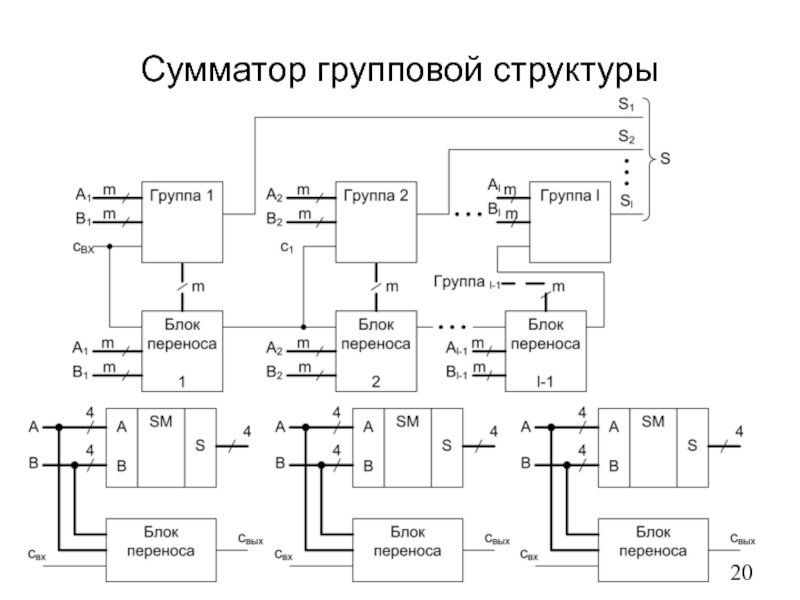

Слайд 20Сумматор групповой структуры

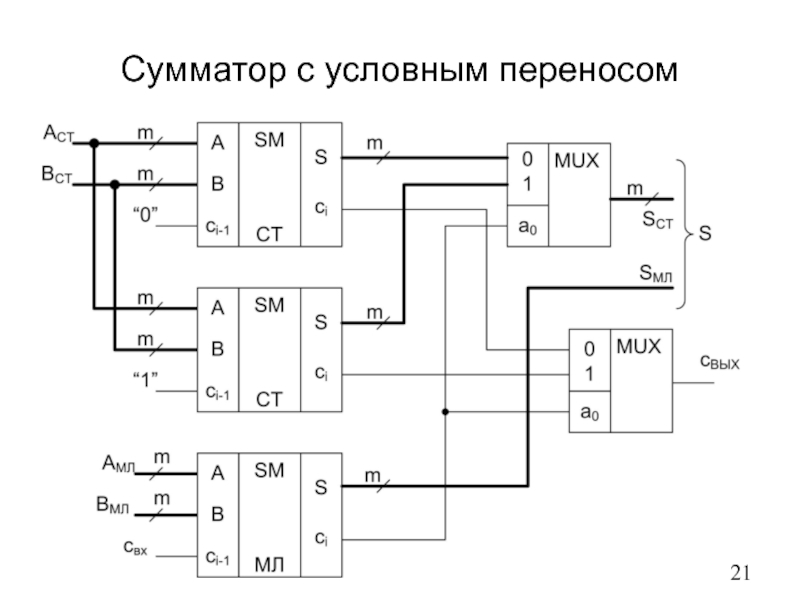

Слайд 21Сумматор с условным переносом







Слайд 22Лекция №10 Компараторы. Сумматоры
Схемотехника ЭВМ
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИСТЕТ
Мальчуков Андрей Николаевич
Томск – 2014
