Слайд 1
Текст слайда:

2006


Модификация крыла

ТАНТК им. Г. М. Бериева


Слайд 2
Текст слайда:

2006



Крыло

А-100

САМОЛЕТ РЛДН


Слайд 3
Текст слайда:

2006

13 15 17 19

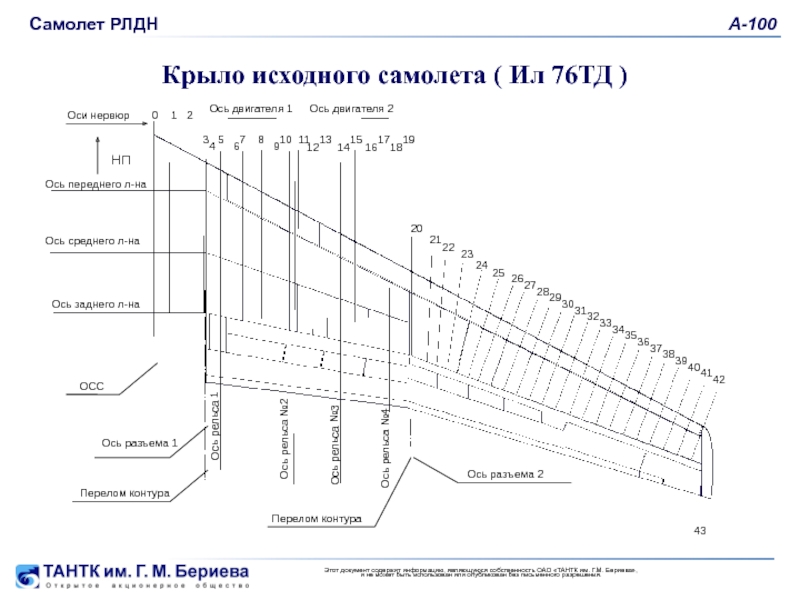

Крыло исходного самолета ( Ил 76ТД )

Оси нервюр

НП

0

1

2

3 5 7 8 10

11

12 14 16 18

4 6 9

Ось двигателя 1

Ось двигателя 2

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Ось рельса №4

Ось рельса №3

Ось рельса №2

Ось рельса 1

Перелом контура

Ось разъема 2

Ось разъема 1

Перелом контура

ОСС

Ось заднего л-на

Ось среднего л-на

Ось переднего л-на


Слайд 4
Текст слайда:

2006




13 15 17 19

Зоны модифицикации исходного крыла ( Ил 76ТД )

Оси нервюр

НП

0

1

2

3 5 7 8 10

11

12 14 16 18

4 6 9

Ось двигателя 1

Ось двигателя 2

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Ось рельса №4

Ось рельса №3

Ось рельса №2

Ось рельса 1

Перелом контура

Ось разъема 2

Ось разъема 1

Перелом контура

ОСС

Ось заднего л-на

Ось среднего л-на

Ось переднего л-на

В

Б

А

Г

А – зона под установку двигателей ПС-90А-76
Б – усиление кессонной части крыла
В – усиление отсека РПО
Г – установка огня сигнальной сцепки


Слайд 5
Текст слайда:

2006

13 15 17 19

Оси нервюр

НП

0

1

2

3 5 7 8 10

11

12 14 16 18

4 6 9

Ось двигателя 1

Ось двигателя 2

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Ось рельса №4

Ось рельса №3

Ось рельса №2

Ось рельса 1

Перелом контура

Ось разъема 2

Ось разъема 1

Перелом контура

ОСС

Модифицированное крыло самолета А100

44

Ось заднего л-на

Ось среднего л-на

Ось переднего л-на


Слайд 6
Текст слайда:

2006

Усиление панели крыла
под взлетный вес 210 т

Крыло самолета А 100

Доработка крыла
под двигатель ПС-90А-76

Доработка
законцовки крыла
под антенны СРТР


Слайд 7
Текст слайда:

2006

Кессонные части СЧК и ОЧК крыла самолета А100

Усиленный лонжерон

Доработка крыла под демонтаж системы аварийного слива

Доработка крыла под установку системы
дозаправки


Слайд 8
Текст слайда:

2006

Модификация крыла

Для приведения самолета под взлетный вес 210 тонн усилены верхние и нижние панели крыла, средний и задний лонжероны центроплана, нервюры № 0, 1, 2, 3 центроплана, передний лонжерон ОЧК.
Для приведения самолета в исходную конфигурацию лонжероны и нервюры крыла доработаны под дозаправку топливом в полете, носовая часть в зоне стыка центроплана и СЧК доработана под установку огня сцепки, нервюры и лонжероны СЧК доработаны под установку двигателей ПС-90А-76 .

Для обеспечения установки антенн СРТР доработаны законцовки крыла . Вместо демонтированных частей на концах консолей установлены отсеки крепления РПО и антенн. Каждый отсек состоит из нервюры №44, диафрагм, верхней и нижней обшивок.

Выполнены доработки крыла под дозаправку топливом в полете.

Основные материалы, используемые при доработках, алюминиевые сплавы Д16.
