Релейная защита дискретно управляемой выпрямительной установки плавки гололеда на ВЛ презентация
Содержание
- 1. Релейная защита дискретно управляемой выпрямительной установки плавки гололеда на ВЛ
- 2. Релейная защита дискретно управляемой выпрямительной установки плавки
- 3. Релейная защита дискретно управляемой выпрямительной установки плавки
- 4. Релейная защита дискретно управляемой выпрямительной установки плавки
- 5. Релейная защита дискретно управляемой выпрямительной установки плавки
Слайд 2Релейная защита дискретно управляемой выпрямительной установки плавки гололеда на ВЛ
ДЗТ –
дифференциальная токовая защита трансформатора Т
ЗОП – защита от обрыва провода (защита минимального тока)
ПДФ – поперечная дифференциальная фазная защита выпрямительной установки
МТЗ – максимальные токовые защиты
РКЗЗ – защита от коротких замыканий на землю

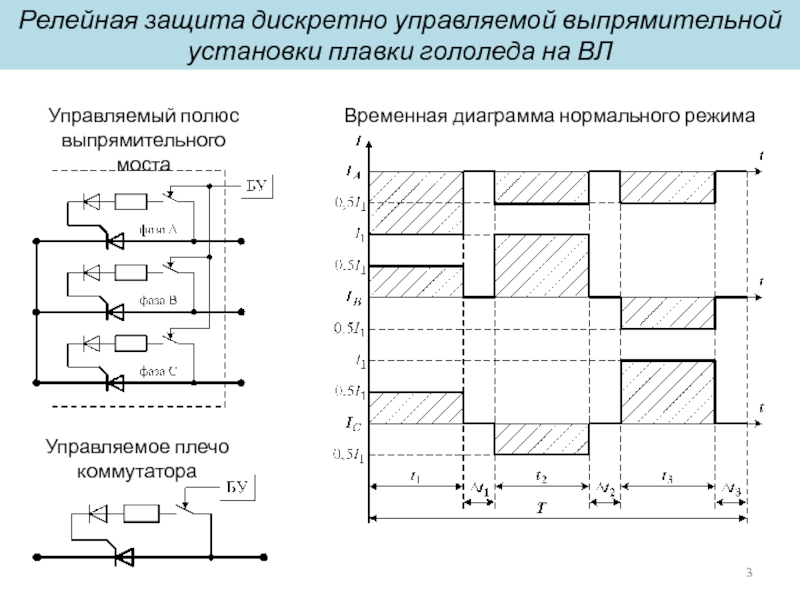

Схема релейной защиты
БУ – блок управления выпрямительной установкой
Слайд 3Релейная защита дискретно управляемой выпрямительной установки плавки гололеда на ВЛ
Управляемый полюс
выпрямительного
моста
Управляемое плечо коммутатора
Временная диаграмма нормального режима
Слайд 4Релейная защита дискретно управляемой выпрямительной установки плавки гололеда на ВЛ

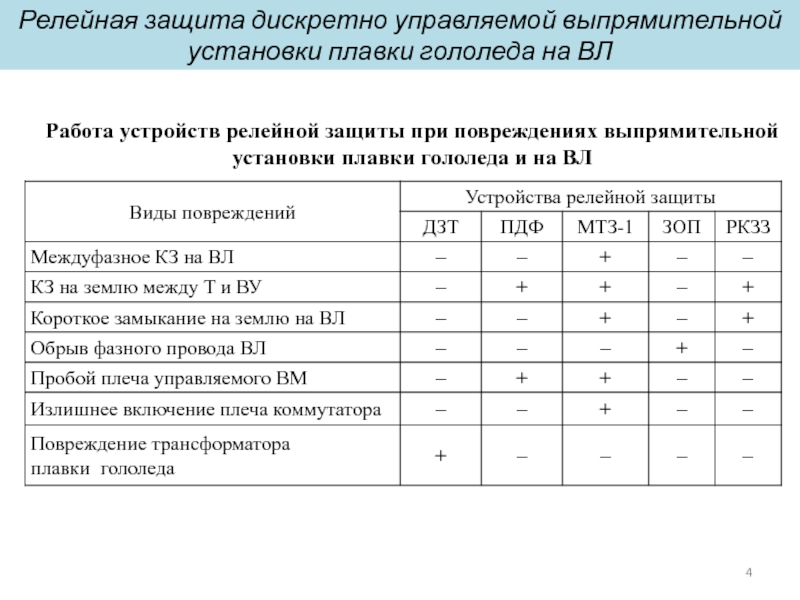

Работа устройств
релейной защиты при повреждениях выпрямительной установки плавки гололеда и на ВЛ
Слайд 5Релейная защита дискретно управляемой выпрямительной установки плавки гололеда на ВЛ

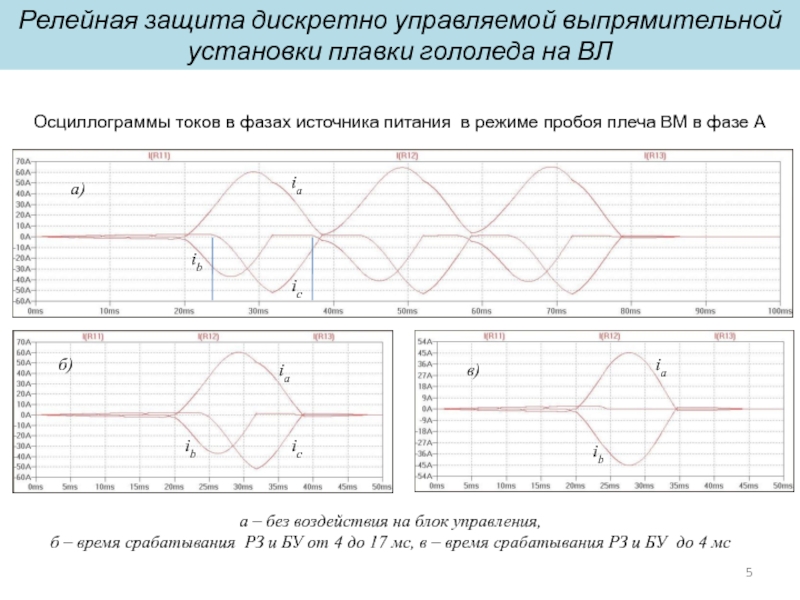

Осциллограммы токов
в фазах источника питания в режиме пробоя плеча ВМ в фазе А
а)
а – без воздействия на блок управления,
б – время срабатывания РЗ и БУ от 4 до 17 мс, в – время срабатывания РЗ и БУ до 4 мс
a)
ia
ib
ic
в)
ia
ib
ia
ib
ic
б)
