Разработка технологии изготовления пластиковых карт презентация

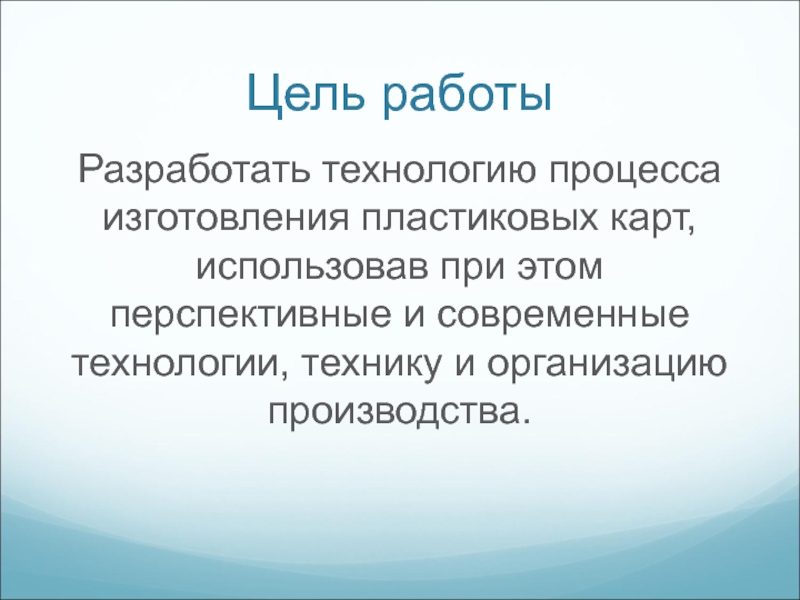

и современные технологии, технику и организацию производства.

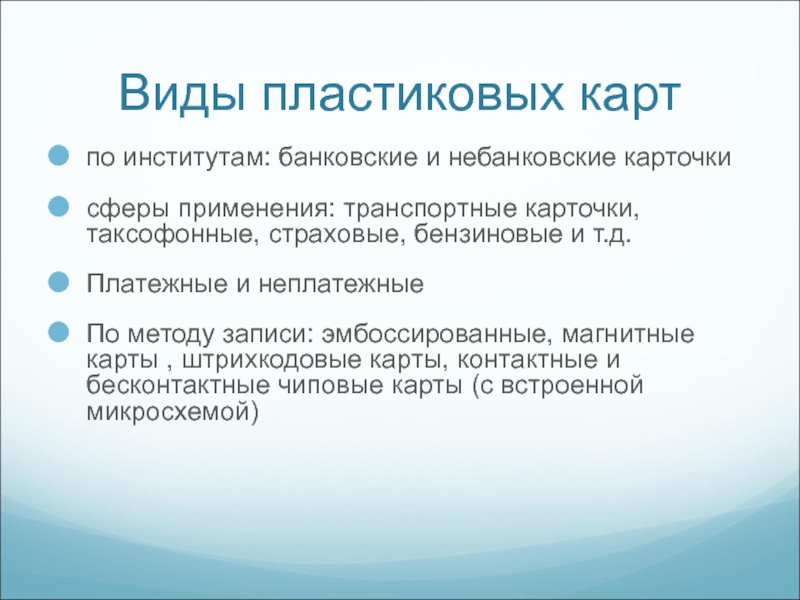

карточки, таксофонные, страховые, бензиновые и т.д.
Платежные и неплатежные
По методу записи: эмбоссированные, магнитные карты , штрихкодовые карты, контактные и бесконтактные чиповые карты (с встроенной микросхемой)

PIN-код со scratch-полосой

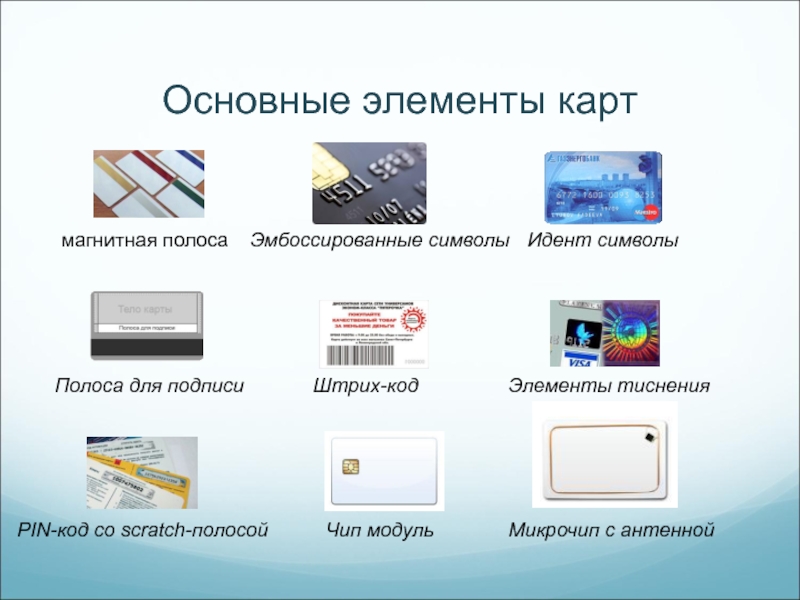

Элементы тиснения

Чип модуль

Микрочип с антенной

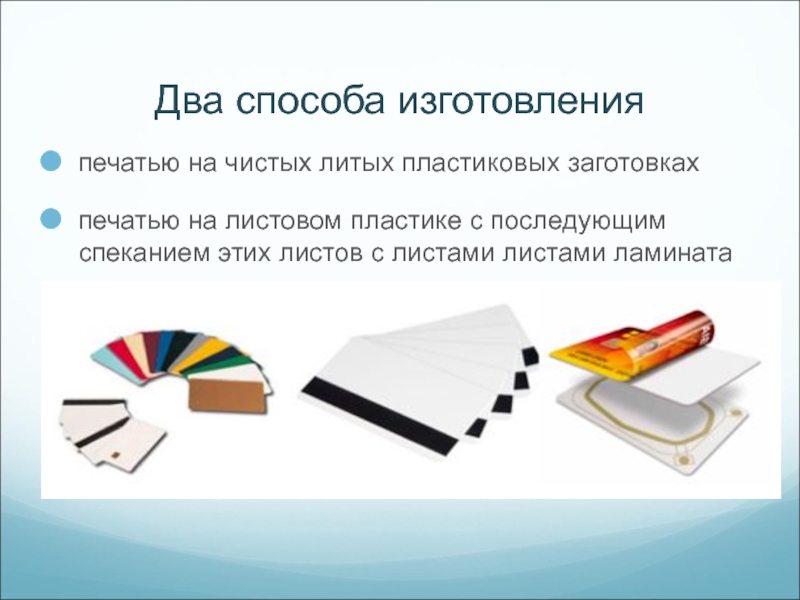

листовом пластике с последующим спеканием этих листов с листами листами ламината

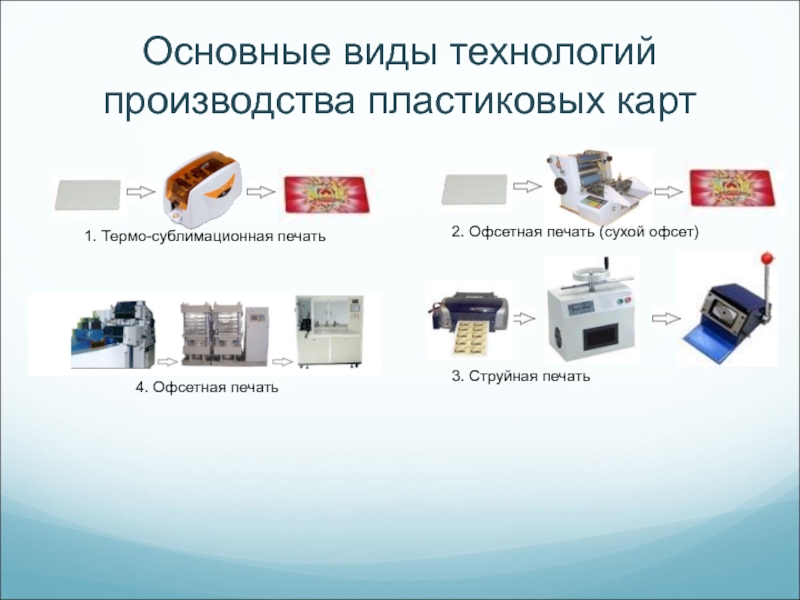

печать (сухой офсет)

3. Струйная печать

4. Офсетная печать

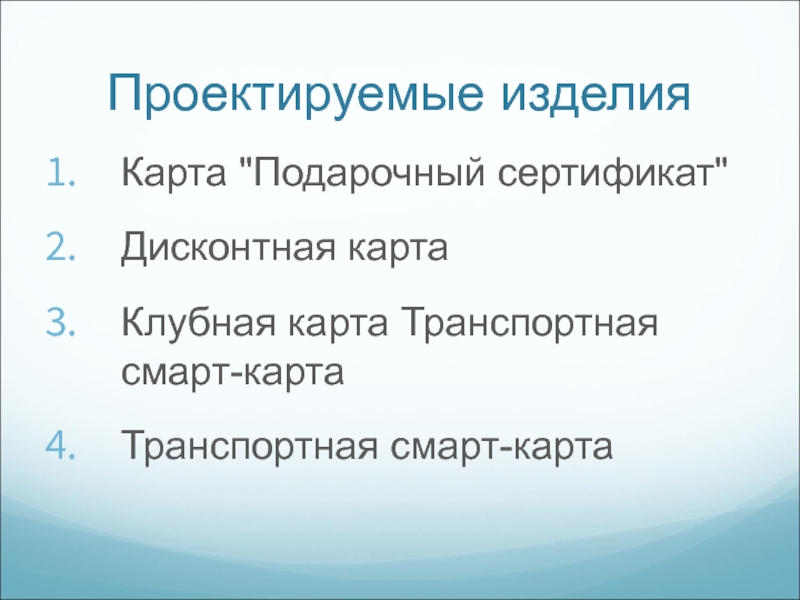

смарт-карта

полосу

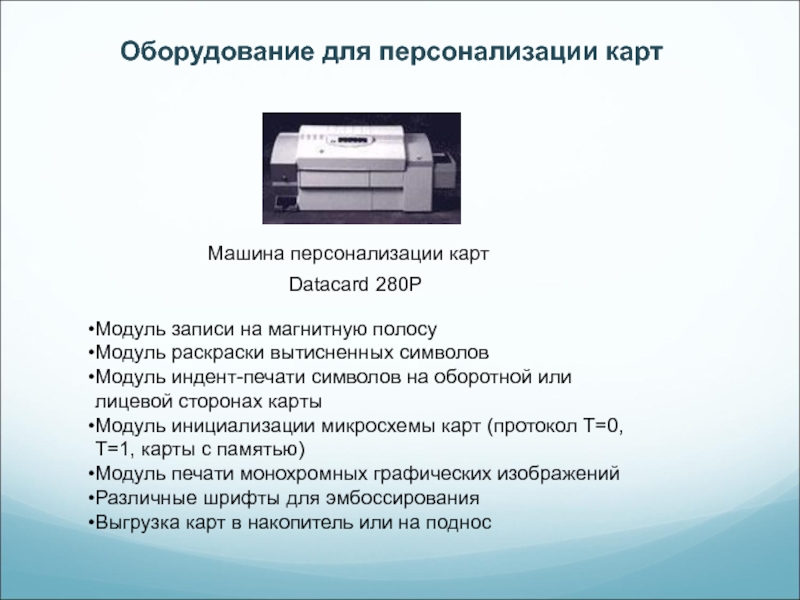

Модуль раскраски вытисненных символов
Модуль индент-печати символов на оборотной или лицевой сторонах карты
Модуль инициализации микросхемы карт (протокол Т=0, Т=1, карты с памятью)
Модуль печати монохромных графических изображений
Различные шрифты для эмбоссирования
Выгрузка карт в накопитель или на поднос

офсетной печати

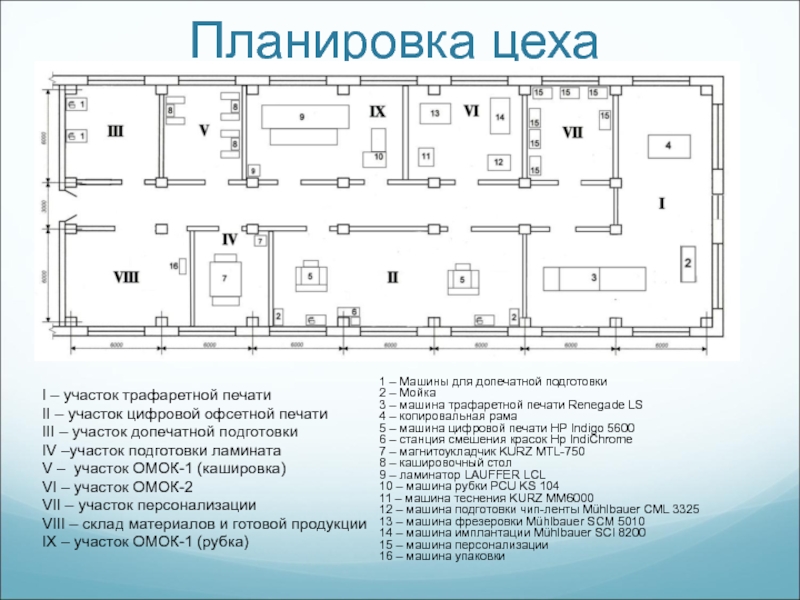

III – участок допечатной подготовки
IV –участок подготовки ламината
V – участок ОМОК-1 (кашировка)
VI – участок ОМОК-2
VII – участок персонализации
VIII – склад материалов и готовой продукции
IX – участок ОМОК-1 (рубка)

1 – Машины для допечатной подготовки
2 – Мойка

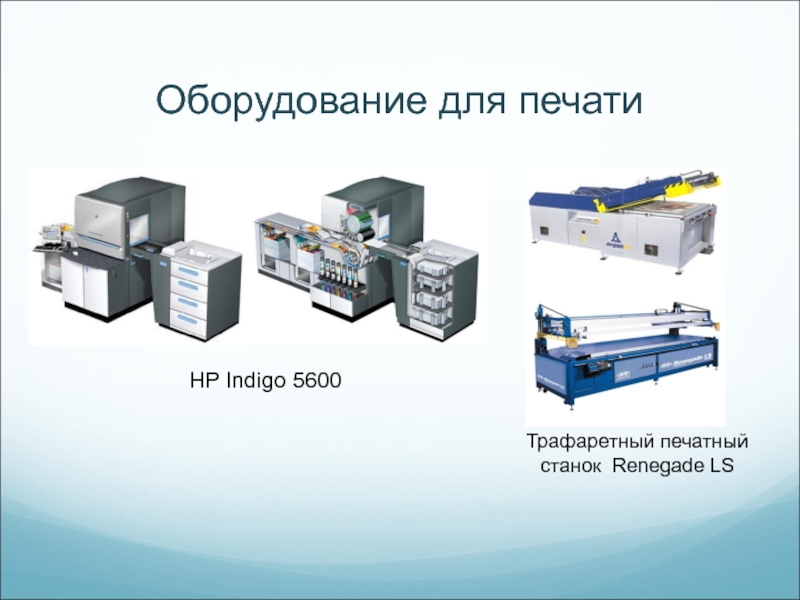

3 – машина трафаретной печати Renegade LS
4 – копировальная рама
5 – машина цифровой печати HP Indigo 5600
6 – станция смешения красок Hp IndiChrome
7 – магнитоукладчик KURZ MTL-750
8 – кашировочный стол
9 – ламинатор LAUFFER LCL
10 – машина рубки PCU KS 104
11 – машина теснения KURZ MM6000
12 – машина подготовки чип-ленты Mühlbauer CML 3325
13 – машина фрезеровки Mühlbauer SCM 5010
14 – машина имплантации Mühlbauer SCI 8200
15 – машина персонализации
16 – машина упаковки

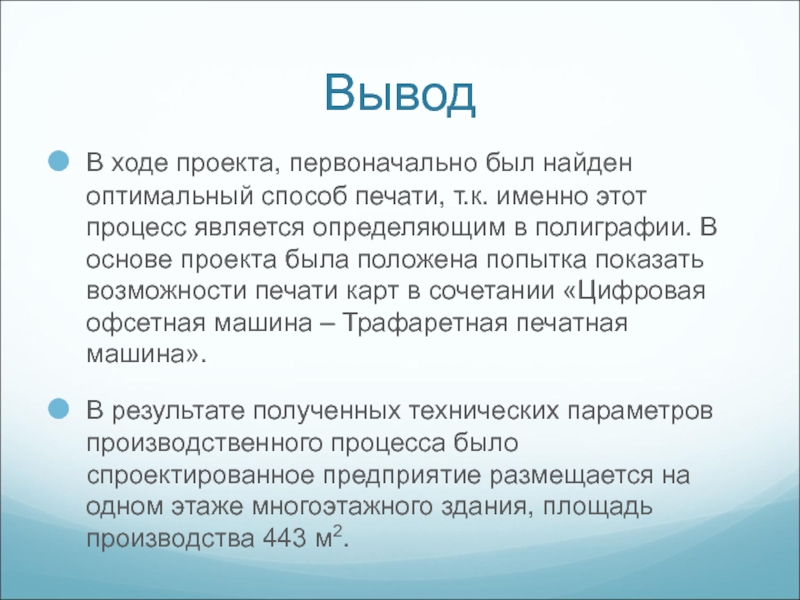

этот процесс является определяющим в полиграфии. В основе проекта была положена попытка показать возможности печати карт в сочетании «Цифровая офсетная машина – Трафаретная печатная машина».
В результате полученных технических параметров производственного процесса было спроектированное предприятие размещается на одном этаже многоэтажного здания, площадь производства 443 м2.
