Процесс образования стружки презентация
Содержание
- 1. Процесс образования стружки
- 2. ЛЕКЦИЯ №5 - 6
- 3. . Схема образования стружки
- 4. Схема образования стружки
- 5. Положение плоскости скалывания
- 6. Виды стружек: а) сливная б) скалывания в) надлома
- 7. Влияние переднего угла на характер стружкообразования при малых скоростях резания (v=4,5м/мин).
- 8. Влияние переднего угла на характер стружкообразования при средних скоростях резания (v=23 м/мин)

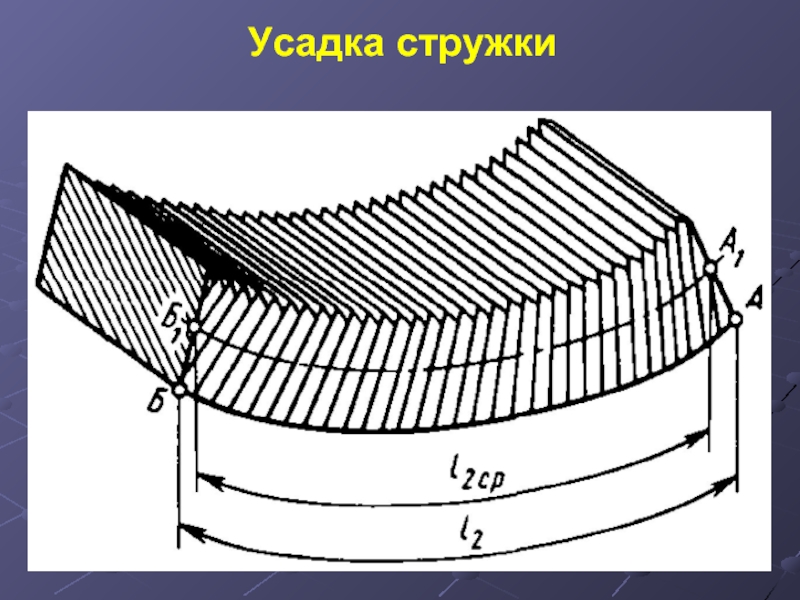

- 9. Усадка стружки
- 10. Наростообразование
- 11. Схема влияния скорости резания на температуру резания, высоту нароста, и фактический передний угол.
- 12. Влияние скорости резания на высоту нароста при различных передних углах и толщинах срезаемого слоя.

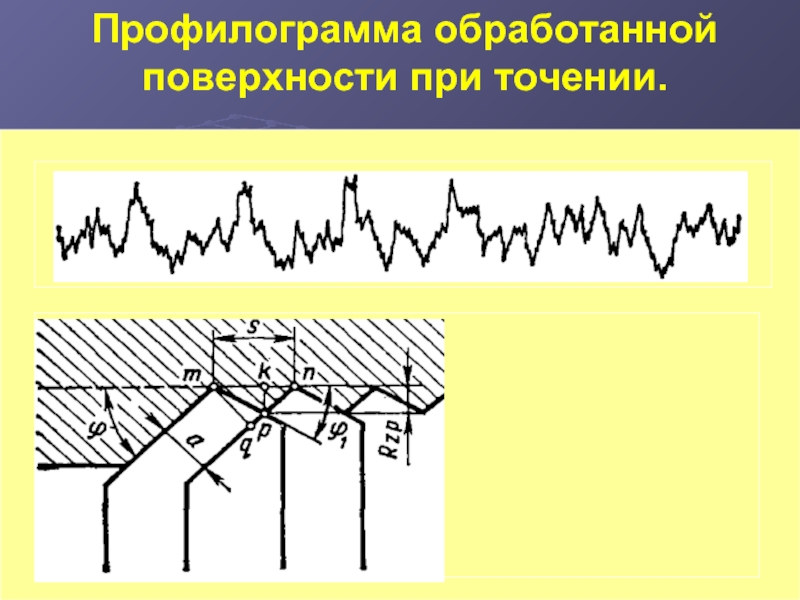

- 13. Профилограмма обработанной поверхности при точении.
ЛЕКЦИЯ №5 - 6 Вопросы 1. Механизм процесса
Слайд 1ФАКУЛЬТЕТ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ
КАФЕДРА «ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»
ПРОЦЕССЫ И ОПЕРАЦИИ ФОРМООБРАЗОВАНИЯ
Слайд 2ЛЕКЦИЯ №5 - 6
Вопросы
1. Механизм процесса стружкообразования.
2. Классификация стружек.
3. Внешний вид и усадка стружки.
4. Наростообразование.
5. Качество обработанных поверхностей.
1. Механизм процесса стружкообразования.
2. Классификация стружек.
3. Внешний вид и усадка стружки.
4. Наростообразование.
5. Качество обработанных поверхностей.
Литература
1. Резание материалов/Г.И. Грановский, В.Г.Грановский –М.: Высшая школа -1985,с.64…95/.
2. Основы теории резания металлов/В.Ф.Бобров- М. :Машиностроение-1975, С.85…142/.
" ПРОЦЕСС ОБРАЗОВАНИЯ СТРУЖКИ "
Слайд 7Влияние переднего угла на характер стружкообразования при малых скоростях резания (v=4,5м/мин).
Слайд 8Влияние переднего угла на характер стружкообразования при средних скоростях резания (v=23
м/мин)

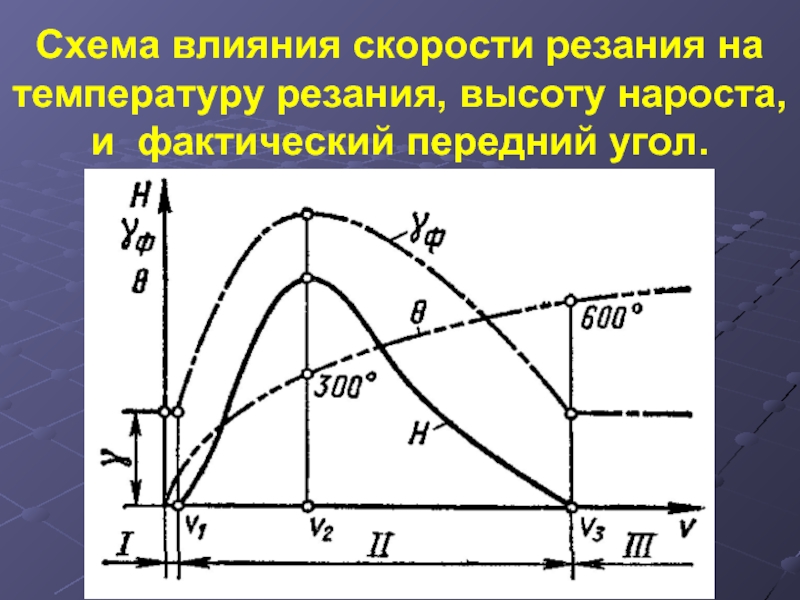

Слайд 11Схема влияния скорости резания на температуру резания, высоту нароста, и фактический
передний угол.
Слайд 12Влияние скорости резания на высоту нароста при различных передних углах и
толщинах срезаемого слоя.
