Программа развития электроэнергетического комплекса Свердловской области на 2010-2015 годаи на перспективу до 2020 года презентация

до 2020 года

Начальник топливно-энергетического комплекса –
Соколов Алексей Евгеньевич

комплекса является наиболее полное удовлетворение потребностей экономики и населения в топливно-энергетических ресурсах.

Основными задачами для достижения указанной цели являются:
1. покрытие потребности региона в электроэнергии в объеме, достаточном для реализации индустриально-модернизационного прогноза социально-экономического развития Свердловской области;
2. обеспечение технической возможности присоединения к электрическим сетям потребителей, расположенных на территории Свердловской области;
3. модернизация и реконструкция электроэнергетического комплекса Свердловской области

52,3 млрд.кВт*ч

введено более 30 лет назад (в период с 1971 по 1980 год)

Порядка 20 процентов турбинного оборудования электростанций введено более 50 лет назад (до 1960 года)

подстанций:
Более 5,3 тыс. км. воздушных линий.

ОАО «МРСК Урала»-«Свердловэнерго» (220 – 0,4 кВ):
358 трансформаторных подстанций, в том числе
265 подстанций 110 кВ;
Более 7500 РП, ТП 10-6/0,4 кВ.
Более 34,7 тыс. км ВЛ, в том числе:
ВЛ 110 кВ - 7,978 тыс. км.,
ВЛ 10-0,4 кВ – 24,885 тыс. км.

ГУП СО «Облкоммунэнерго» (220 – 0,4 кВ):
1910 трансформаторных подстанций, в том числе 13 ПС 110 кВ;
6642 км кабельных и воздушных сетей

Иные собственники: ПС 220 кВ – 8.

Характеристика электросетевого комплекса

баланс электрической энергии и мощности энергосистемы;

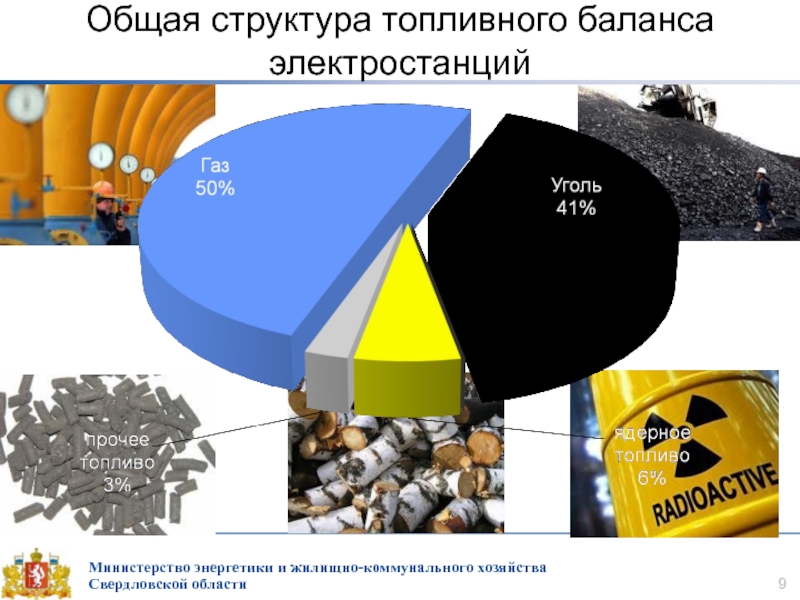

диверсифицированность генерации по топливу, позволяющая обеспечить более надёжное электроснабжение потребителей;

развитые межсистемные связи, обеспечивающие возможность выдачи избыточной мощности в соседние энергосистемы (Курганскую, Челябинскую);

системообразующая сеть и развитый сетевой комплекс в основном обеспечивают устойчивые связи и надёжное электроснабжение потребителей.

объёме, достаточном для реализации инновационного сценария развития (обеспечение самобалансирования)

обеспечение надёжного и безопасного (в техническом и экологическом плане) энергоснабжения потребителей

эффективное использование топливно-энергетических ресурсов региона с учётом экологических требований

сохранение интеграции электроэнергетической системы региона, независимо от форм собственности и производственно-организационной структуры

модернизация электроэнергетического комплекса с оптимизацией топливного баланса для повышения энергетической эффективности, обеспечения развития (конкурентоспособности) экономики и повышения качества жизни населения.

одновременном масштабном выводе из эксплуатации морально и физически устаревшего неэффективного оборудования, в том числе:
до 2015 года:
Вывод – 1000 МВт
Ввод – 2400 МВт,
до 2020 года:
Вывод – более 1700 МВт
Ввод – более 5000 МВт.

Отсутствие бесхозяйных электросетевых объектов

Общий объем финансирования – 500 млрд. руб.

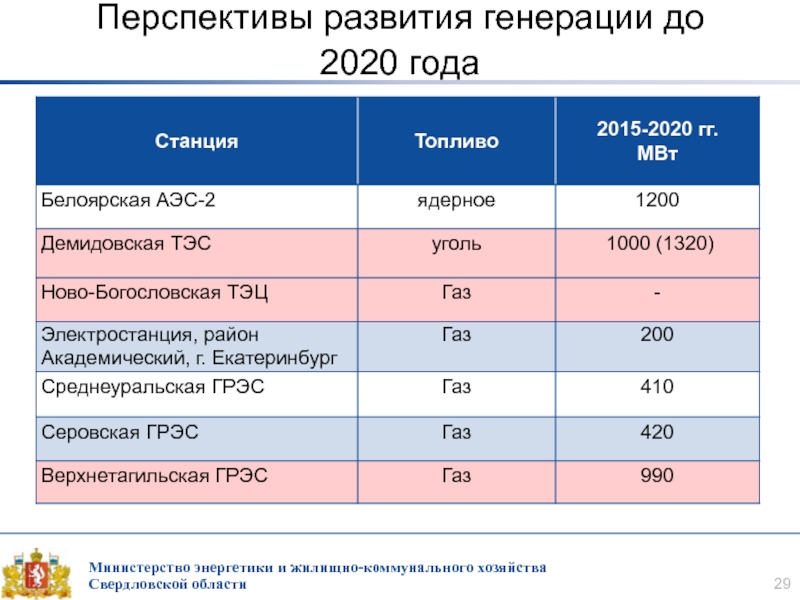

Перспективы развития

парогазовая установка мощностью 410 МВт.

Стоимость проекта составила 14,1 млрд. руб.

Общий объем финансирования объекта составляет 65,6 млрд. руб.

Срок ввода блока:
Декабрь 2014 год

Белоярская АЭС (Концерн «Росэнергоатом»)

ПГУ-420
Ввод в эксплуатацию запланирован на 2014 год.

Серовская ГРЭС («ОГК-2»)

200 км, с расширением ПС 500 кВ «БАЗ» и ПС 500 кВ «Северная».
Объем капитальных вложений 6,4 млрд. руб.

17.11.2011 Введена в эксплуатацию ПС 220/110 кВ «Рябина»
Общая стоимость проекта составляет 1,8 млрд. рублей

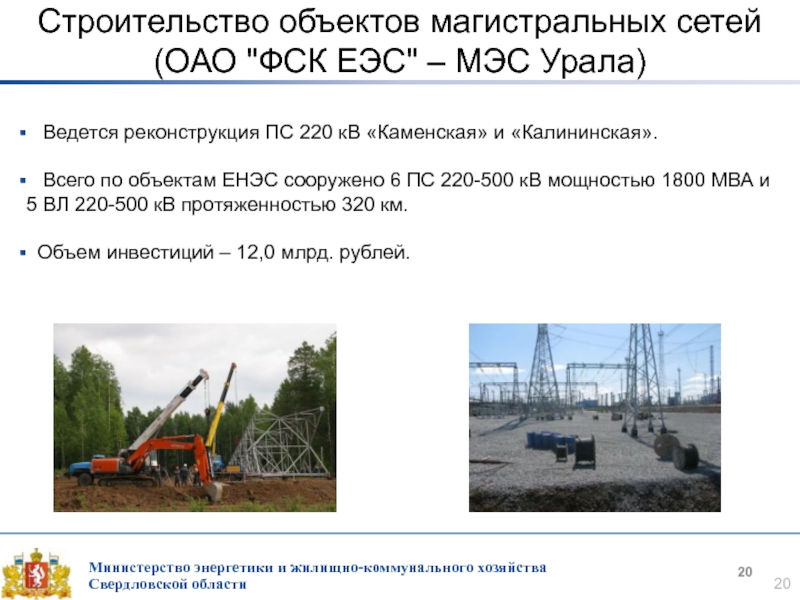

Ведется реконструкция ПС 220 кВ «Каменская» и «Калининская».

Всего по объектам ЕНЭС сооружено 6 ПС 220-500 кВ мощностью 1800 МВА и 5 ВЛ 220-500 кВ протяженностью 320 км.

Объем инвестиций – 12,0 млрд. рублей.

Соглашения планируется строительство 15 электросетевых объектов в том числе:
ПС 500 кВ «Сосьва»
ПС 500 кВ «Катаба»
ПС 500 кВ «Исеть»
ПС 200 кВ «Надежда»
ВЛ 500 кВ Северная – БАЗ
ВЛ 500 кВ Ильково-БАЗ
около 500 км ВЛ 500 кВ и 200 кВ для выдачи мощности электростанций

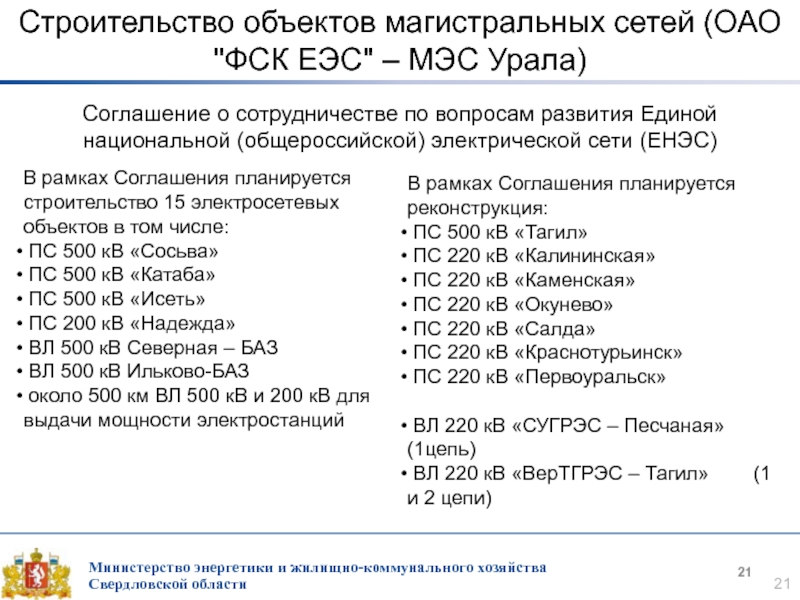

Соглашение о сотрудничестве по вопросам развития Единой национальной (общероссийской) электрической сети (ЕНЭС)

В рамках Соглашения планируется реконструкция:
ПС 500 кВ «Тагил»
ПС 220 кВ «Калининская»
ПС 220 кВ «Каменская»
ПС 220 кВ «Окунево»
ПС 220 кВ «Салда»
ПС 220 кВ «Краснотурьинск»
ПС 220 кВ «Первоуральск»

ВЛ 220 кВ «СУГРЭС – Песчаная» (1цепь)
ВЛ 220 кВ «ВерТГРЭС – Тагил» (1 и 2 цепи)

промышленный – Урал Полярный» программой предлагается строительство:

ПС 500 кВ «Бурмантово»

ВЛ 500 кВ «Сосьва- Бурмантово» (270 км)

ВЛ 500 кВ «Бурмантово- Тольинская ТЭС» (330 км)

ВЛ 500 кВ «Бурмантово- Нягяньская ГРЭС» (410 км).

Урал Промышленный – Урал Полярный

Площадь – 7 тыс. Га
Население – 51 тыс. чел.

Основан в 1723 году
Площадь – 115 тыс.Га
Население – 1 344 тыс. чел.

Нижний Тагил

Основан в 1722 году
Площадь – 30 тыс. Га
Население – 370 тыс. чел.

I очередь

II очередь

- сооружение новой опорной ПС 220 кВ Титановая Долина с установкой 1-го АТ 220/110 кВ мощностью 250 МВА, заходами на подстанцию ВЛ 220 кВ Первомайская-Салда 2х2 км, и одной из ВЛ (одной из цепей ВЛ) 110 кВ Пятилетка – Салка;
- сооружение 2-х ПС 110 кВ, присоединяющихся ответвлениями к вновь образованным ВЛ 110 кВ Титановая долина – Пятилетка и Титановая долина – Салка.
Строительство этих объектов позволит обеспечить электроснабжение потребителей ОЭЗ в объеме 50 МВт.

Не учтено в Программе ЭЭК СО

развитие схемы внешнего электроснабжения:

«Катаба» с одной АТГ 500/220 кВ
с одноцепными заходами на подстанцию ВЛ 500 кВ
РефтГРЭС-Тагил и заходами обеих ВЛ 220 кВ Первомайская-Салда

- сооружение ПС 220 кВ «Титановая Долина» с
заходами на подстанцию
ВЛ 220 кВ «Катаба-Салда»,
ВЛ 220 кВ «Тагил-Салда» и обеих цепей ВЛ 110 кВ «Пятилетка-Салка»

- сооружение 4-х ПС 110 кВ, присоединяющихся ответвлениями к
вновь строящимся ВЛ 110 кВ.

(2 ПГУ-110 МВт)

сооружение ПС 220 «Титановая Долина»

- сооружение ВЛ 110 кВ «Верхнесалдинская ТЭЦ –
Титановая долина» и
ВЛ 110 кВ «Верхнесалдинская ТЭЦ – Салда»

- сооружение 4-х ПС 110 кВ, присоединяющихся ответвлениями к
вновь строящимся ВЛ 110 кВ.

объём финансирования в 2012-2016 годах составляет более 47 млрд. рублей за счет реализации инвестиционных программ филиалов ОАО «МРСК Урала» на 2011-2016 годы

Планируемый объем строительства и реконструкции линий электропередач составит более 7 тыс. км.

Мощность вводимых в эксплуатацию и реконструированных объектов электросетевого хозяйства составит более 3 тыс. МВА.

2015 года с перспективой до 2020 года силами проектной организации с выполнениями расчетов

необходима разработка схем выдачи мощностей расширяемых и вновь сооружаемых электростанций

необходим проектный задел по объектам, включённым в программу

необходимо наличие источников финансирования инвестиционных программ субъектов в необходимом объёме.
