Продукция презентация
Содержание
- 1. Продукция
- 2. Решения для закрытых шкафов-стоек AC HX Комбинированный агрегат AC/HX Индивидуальный проект!
- 3. Решения для шельтеров (контейнеров) Механическое и естественное
- 4. Danline I –
- 5. Стандартное исполнение Danline 3 аварийных
- 6. Механическое охлаждение Естественное охлаждение
- 7. Модельный ряд Danline
- 8. Escalade I – только механическое охлаждение
- 9. Стандартное исполнение Danline 3 аварийных
- 10. Механическое охлаждение Естественное охлаждение Приток Снаружи Вытяжка
- 11. Модельный ряд Escalade
- 12. Технические характеристики Danline и Escalade

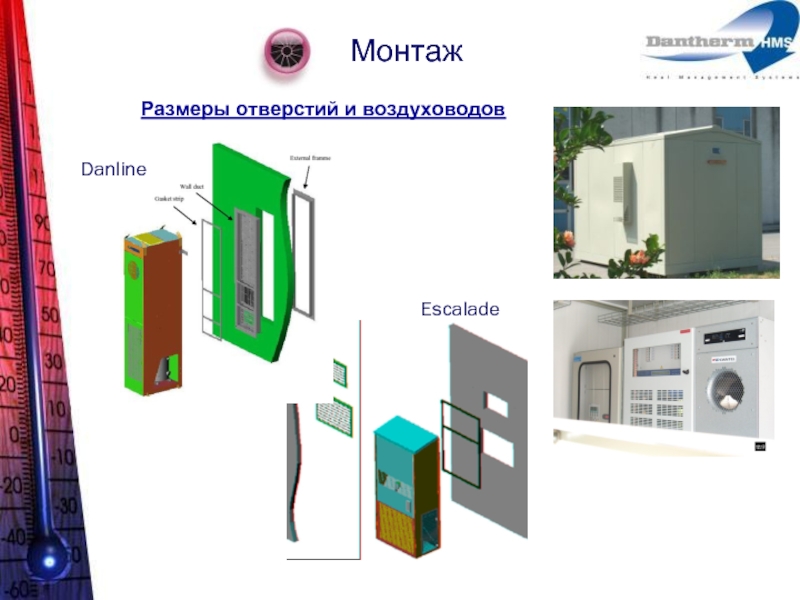

- 13. Монтаж Размеры отверстий и воздуховодов Danline Escalade
- 14. Органы управления Комфортное кондиционирование на период техобслуживания
- 15. Алгоритм управления Возможные варианты Холодно
- 16. Алгоритм управления Работа нагревателя Температура воздуха на
- 17. Алгоритм управления Естественное охлаждение Температура наружного воздуха
- 18. Алгоритм управления Механическое охлаждение при нормальных условиях
- 19. Алгоритм управления Механическое охлаждение при экстремальных условиях
- 20. Алгоритм управления Сводная таблица работы кондиционера при заводских уставках
- 21. Алгоритм управления Естественное охлаждение в аварийном режиме
- 22. Алгоритм управления Анимационная версия работы Danline
- 23. Замена комплектующих Процедура замены комплектующих подробно изложена в Руководстве по эксплуатации.
- 24. Достоинства Danline и Escalade Конструктивное исполнение: Компактность
Решения для закрытых шкафов-стоек AC HX Комбинированный агрегат AC/HX Индивидуальный проект!
Слайд 3Решения для шельтеров (контейнеров)
Механическое и естественное
охлаждение
FC6000
Внутренннее исполнение
Наружное исполнение
Механическое и естественное
охлаждение
Естественное охлаждение
FC7000
RBS 800
Естественное охлаждение
Слайд 4Danline I – только механическое
охлаждение
Напольный монтаж
Внутреннее исполнение для шельтеров и контейнеров
Система механического охлаждения
Нагреватель 1,5 кВт
Хладагент R134A
Холодопроизводительность 4,0 - 13,5 кВт
Напольный монтаж
Внутреннее исполнение для шельтеров и контейнеров
Система механического охлаждения
Нагреватель 1,5 кВт
Хладагент R134A
Холодопроизводительность 4,0 - 13,5 кВт
+ Система естественного охлаждения для
снижения энергопотребления
+ Охлаждение в аварийном режиме
+ Работает от - 40ºC до + 55ºC.
+ Сменный фильтр
Danline II –
механическое и естественное охлаждение
Как Danline I
Слайд 5Стандартное исполнение Danline
3 аварийных сигнала (“сухие” контакты).
Изменение температурных
уставок на лицевой панели.
Возможность горячего резервирования.
Блокировка автоматического режима (Для поддержания комфортной температуры и снижения шума).
Кнопка автотестирования (для оперативной проверки работоспособности после монтажа и при техобслуживании).
Автоматический перезапуск (после перебоя в подаче сетевого электропитания)
Опции
Нагреватель 4,5 кВт
Фильтр тонкой очистки F5 (эффективность 95%)
Датчик температуры в горячей точке
Датчик влажности
Датчик загрязнения фильтра
Детектор дыма
Дисплей DanView
Система телемониторинга DanLink
Возможность горячего резервирования.
Блокировка автоматического режима (Для поддержания комфортной температуры и снижения шума).
Кнопка автотестирования (для оперативной проверки работоспособности после монтажа и при техобслуживании).
Автоматический перезапуск (после перебоя в подаче сетевого электропитания)
Опции
Нагреватель 4,5 кВт
Фильтр тонкой очистки F5 (эффективность 95%)
Датчик температуры в горячей точке
Датчик влажности
Датчик загрязнения фильтра
Детектор дыма
Дисплей DanView
Система телемониторинга DanLink
Стандартное исполнение Danline
3 аварийных сигнала (“сухие” контакты).
Изменение температурных уставок на лицевой панели.
Возможность горячего резервирования.
Блокировка автоматического режима
(Для поддержания комфортной температуры и снижения шума).
Кнопка автотестирования (для оперативной проверки работоспособности после монтажа и при техобслуживании).
Автоматический перезапуск
(после перебоя в подаче сетевого электропитания)
Опции
Нагреватель 4,5 кВт
Фильтр тонкой очистки F5 (эффективность 95%)
Датчик температуры в горячей точке
Датчик влажности
Датчик загрязнения фильтра
Детектор дыма
Дисплей DanView
Система телемониторинга DanLink
Слайд 8Escalade I – только механическое охлаждение
Наcтенный монтаж
Наружное исполнение для
шельтеров и контейнеров
Защитное покрытие поверхности конденсатора и испарителя холодильного контура
Нагреватель 2,0 кВт
Хладагент R134A
Холодопроизводительность 5,8 - 14,1 кВт
Защитное покрытие поверхности конденсатора и испарителя холодильного контура
Нагреватель 2,0 кВт
Хладагент R134A
Холодопроизводительность 5,8 - 14,1 кВт
+ Система естественного охлаждения для
снижения энергопотребления
+ Охлаждение в аварийном режиме
+ Работает от - 40ºC до + 55ºC.
+ Сменный фильтр G4
Escalade II –
механическое и естественное охлаждение
Как Escalade I
Слайд 9Стандартное исполнение Danline
3 аварийных сигнала (“сухие” контакты).
Изменение температурных
уставок на лицевой панели.
Возможность горячего резервирования.
Блокировка автоматического режима (Для поддержания комфортной температуры и снижения шума).
Кнопка автотестирования (для оперативной проверки работоспособности после монтажа и при техобслуживании).
Автоматический перезапуск (после перебоя в подаче сетевого электропитания)
Опции
Нагреватель 6.0 кВт
Фильтр тонкой очистки F8 (эффективность 95%)
Датчик температуры в горячей точке
Датчик влажности
Датчик загрязнения фильтра
Дисплей DanView
Система телемониторинга DanLink
Возможность горячего резервирования.
Блокировка автоматического режима (Для поддержания комфортной температуры и снижения шума).
Кнопка автотестирования (для оперативной проверки работоспособности после монтажа и при техобслуживании).
Автоматический перезапуск (после перебоя в подаче сетевого электропитания)
Опции
Нагреватель 6.0 кВт
Фильтр тонкой очистки F8 (эффективность 95%)
Датчик температуры в горячей точке
Датчик влажности
Датчик загрязнения фильтра
Дисплей DanView
Система телемониторинга DanLink
Слайд 12Технические характеристики
Danline и Escalade
Представлены в Руководстве по эксплуатации:
Холодопроизводительность
Потребляемая мощность
Расход воздуха
Условия эксплуатации
Дополнительно:
Размеры кабеля
Пусковой ток
Допустимые пределы по электропитанию
Потребляемая мощность
Расход воздуха
Условия эксплуатации
Дополнительно:
Размеры кабеля
Пусковой ток
Допустимые пределы по электропитанию

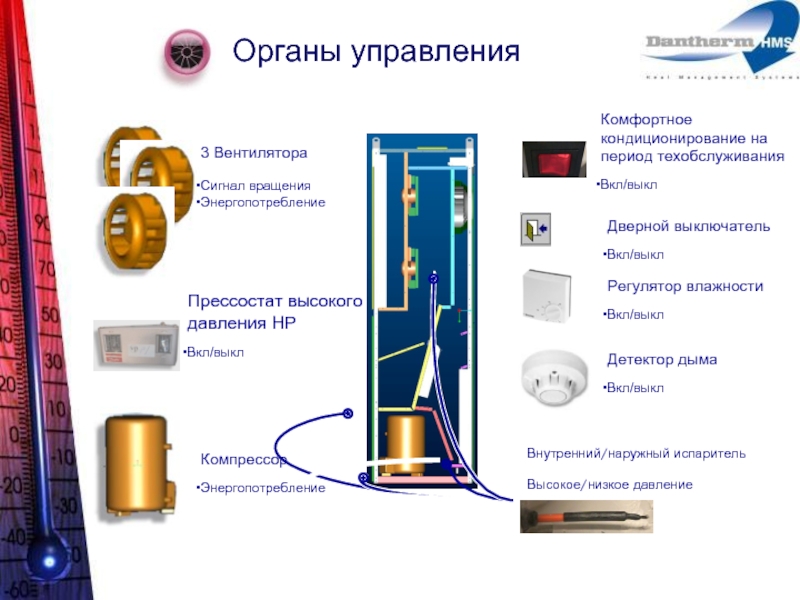

Слайд 14Органы управления
Комфортное кондиционирование на период техобслуживания
Вкл/выкл
Дверной выключатель
Вкл/выкл
Регулятор влажности
Вкл/выкл
Детектор дыма
Вкл/выкл
Внутренний/наружный испаритель
Высокое/низкое
давление
Компрессор
Энергопотребление
3 Вентилятора
Сигнал вращения
Энергопотребление
Прессостат высокого давления HP
Вкл/выкл
Слайд 15Алгоритм управления
Возможные варианты
Холодно
(включение нагревателя)
Прохладно
(естественное охлаждение)
Тепло
(механическое
охлаждение, нормальные условия)
Жарко
(механическое охлаждение, экстремальные условия)
Охлаждение в аварийном режиме
(перебои в сетевом электропитании, работа от резервного источника постоянного тока)
Стандартные и дополнительные функции контроллера Dancon.
Жарко
(механическое охлаждение, экстремальные условия)
Охлаждение в аварийном режиме
(перебои в сетевом электропитании, работа от резервного источника постоянного тока)
Стандартные и дополнительные функции контроллера Dancon.
Слайд 16Алгоритм управления
Работа нагревателя
Температура воздуха на вытяжке < 5°C.
(Уставка регулируется в диапазоне
от 5 до 20°C
с помощью потенциометра на лицевой панели.)
Нагреватель выключается при температуре на 2°C выше уставки.
Нагреватель выключается при температуре на 2°C выше уставки.
Слайд 17Алгоритм управления
Естественное охлаждение
Температура наружного воздуха на 5°C (или более) ниже температуры
воздуха на вытяжке (при отсутствии сетевого электропитания - на 2°C).
Температура воздуха на притоке >15°C.
Температура воздуха на притоке >15°C.
Слайд 18Алгоритм управления
Механическое охлаждение при нормальных условиях эксплуатации.
Температура воздуха на вытяжке >
27°C.
(Уставка регулируется в диапазоне от 20 до 40°C с помощью потенциометра на лицевой панели.)
Температура на конденсаторе <50°C.
(Уставка регулируется в диапазоне от 20 до 40°C с помощью потенциометра на лицевой панели.)
Температура на конденсаторе <50°C.
Слайд 19Алгоритм управления
Механическое охлаждение при экстремальных условиях эксплуатации
Температура воздуха на вытяжке >
27°C.
Температура на конденсаторе >50°C: включение 2 ступени вентилятора.
Температура на конденсаторе >60°C: включение 3 ступени вентилятора.
Температура на конденсаторе >50°C: включение 2 ступени вентилятора.
Температура на конденсаторе >60°C: включение 3 ступени вентилятора.
Слайд 21Алгоритм управления
Естественное охлаждение в аварийном режиме
При перебое в электропитании включается функция
естественного охлаждения.
Включение функции возможно только при наличии резервного источника постоянного тока.
Включение функции возможно только при наличии резервного источника постоянного тока.
Слайд 22Алгоритм управления
Анимационная версия работы Danline
Для лучшего понимания алгоритма управления агрегатами Danline
и Escalade разработана анимационная версия работы агрегатами.

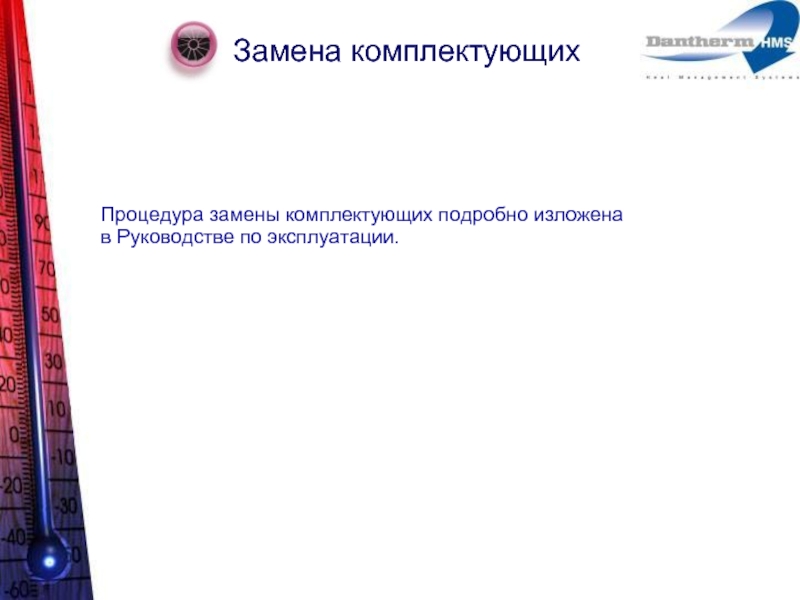

Слайд 23Замена комплектующих
Процедура замены комплектующих подробно изложена
в Руководстве по эксплуатации.
Слайд 24Достоинства Danline и Escalade
Конструктивное исполнение:
Компактность конструкции с высокой холодопроизводительностью до 11,5
кВт/куб.м
Модульный принцип построения: секция механического и естественного охлаждения, вентиляторы AC/DC, нагреватель различной мощности.
Каркасный корпус для простоты сборки и снижения себестоимости.
Минимальный монтаж благодаря моноблочному исполнению.
Возможность подключения резервного источника постоянного тока для повышения надежности.
Безопасный хладагент R134a.
Использование расширитетельного клапана для возможности работы при температуре до 55 °C.
Система управления:
Гибкий алгоритм управления.
Возможность перенастройки программы. (датчик температуры в критической точке, дымовая сигнализация, датчик загрязнения фильтра, регулирование влажности). Выбираются соответствующие значения NC/NO в блоке памяти E^2 EPROM.
Функция блокировки автоматического режима для создания комфортной температуры и снижения уровня шума на период технического обслуживания.
3 аварийных сигнала. (Предупреждение, Неисправность, Авария). Соответствующие значения NC/NO в блоке памяти e^2 EPROM.
Обслуживание:
Простота замены платы управления (принцип “plug and play”).
Универсальная плата управления “DanCon” для всех стандартных моделей Danline и Escalade (отличие только в различных блоках памяти EPROM).
Простая и удобная система диагностики на базе компьютера PC.
Недорогая опция телемониторинга (Danlink). Возможность дистанционной корректировки уставок.
Гибкая система оптовых скидок.
Модульный принцип построения: секция механического и естественного охлаждения, вентиляторы AC/DC, нагреватель различной мощности.
Каркасный корпус для простоты сборки и снижения себестоимости.
Минимальный монтаж благодаря моноблочному исполнению.
Возможность подключения резервного источника постоянного тока для повышения надежности.
Безопасный хладагент R134a.
Использование расширитетельного клапана для возможности работы при температуре до 55 °C.
Система управления:
Гибкий алгоритм управления.
Возможность перенастройки программы. (датчик температуры в критической точке, дымовая сигнализация, датчик загрязнения фильтра, регулирование влажности). Выбираются соответствующие значения NC/NO в блоке памяти E^2 EPROM.
Функция блокировки автоматического режима для создания комфортной температуры и снижения уровня шума на период технического обслуживания.
3 аварийных сигнала. (Предупреждение, Неисправность, Авария). Соответствующие значения NC/NO в блоке памяти e^2 EPROM.
Обслуживание:
Простота замены платы управления (принцип “plug and play”).
Универсальная плата управления “DanCon” для всех стандартных моделей Danline и Escalade (отличие только в различных блоках памяти EPROM).
Простая и удобная система диагностики на базе компьютера PC.
Недорогая опция телемониторинга (Danlink). Возможность дистанционной корректировки уставок.
Гибкая система оптовых скидок.
