Product Presentation 2007 презентация
Содержание
- 1. Product Presentation 2007
- 2. SKY AIR COMFORT INVERTER NEW NEW
- 3. Содержание 1. Что нового !!! 2. Модельный ряд 3. Особенности
- 4. РЫНОК Профессиональный Основной Low
- 5. 1. Что нового !!!
- 6. RZQS71/100BV3 RZQS125/140CV1 FFQ Широкий ряд
- 7. Таблица совместимости RZQS71/100BV3 & RZQS125/140CV1 Not Connectable 2. Модельный ряд
- 8. Снижение количества фреона Corresponding
- 9. Компактное решение: Размеры одинаковый корпус для
- 10. Длинна труб: Максимальная длинна = 50м Минимальная
- 11. Уменьшение количества фреона Corresponding
- 12. Гибкий рабочий диапазон : В режиме охлаждения:
- 13. Низкий рабочий шум: Снижение уровня звукового давления
- 14. Новые разработки Обычный
- 15. Уменьшение количества фреона Corresponding
- 16. Энергосбережение Less frequent start/stop cycles Automatic throttle
- 17. Swing Compressor Swing
- 18. 4 Neodymium magnets: More powerful than
- 19. I-demand function: Operation: difference actual/predefined
- 20. 4. Специфиация
- 21. With the introduction of the new 140
- 22. Thank you for your attention Questions???
Слайд 3Содержание
1. Что нового !!!
2. Модельный ряд
3. Особенности продукции
- Легкая установка
- Гибкость решений
- Тихая работа
-
4. Спецификация
5. Выводы
Слайд 4
РЫНОК
Профессиональный
Основной
Low end
Inverter High
‘RZQ-series’
Non
Inverter
Inverter
Non-Inverter H/P ‘REQ-series’
Non-Inverter H/P & C/O ‘RQ/RR-series’
Существующие
RZQ71B8V3
RZQ100B8V3
RZQ125B8V3
RZQ100BW1
RZQ125BW1 (3ph)
RZQ140BW1
Апрель 2007
Изменение модели
Без изменений
RZQ71B8V3
RZQ100CV1 (1ph)
RZQ125CV1
RZQ140CV1
RZQ100BW1
RZQ125BW1 (3ph)
RZQ140BW1
Inverter Low
‘RZQS-series’
Изменение модели
+ расширение ассортимента
1. Что нового !!!
Слайд 6RZQS71/100BV3
RZQS125/140CV1
FFQ
Широкий ряд внутренних блоков:
7 разных моделей в 29 различных
2. Модельный ряд
Слайд 8
Снижение количества фреона
Corresponding to:
F-gas регуляция
директива RoHS
Гибкость решений
до -15°C в режиме обогрева
возможно только охлаждение
до +46°C в режиме охлаждения
Широкий ряд внутренних блоков:
7 разных моделей
29 различных вариаций
Ночной тихий режим
Наружный блок до 14,0 kW
Безвредный для окружающей среды
Энергосбережение
Инверторные технологии DC
I-demand
Низкий ток запуска
3. Особенности продукции
Слайд 9Компактное решение:
Размеры
одинаковый корпус для моделей класса125 и 140
уменьшение высоты
=> 1.170mm * 900mm * 320mm (В*Ш*Г)
NEW
Легкая установка
3. Особенности продукции

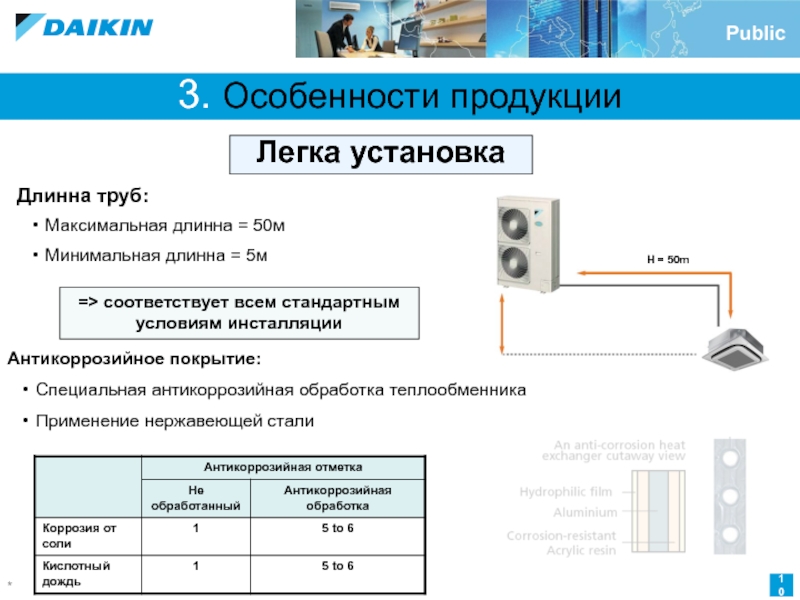

Слайд 10Длинна труб:
Максимальная длинна = 50м
Минимальная длинна = 5м
=> соответствует всем стандартным
H = 50m
3. Особенности продукции
Легка установка
Слайд 11
Уменьшение количества фреона
Corresponding to:
F-gas регуляция
RoHS-директива
Безвредный
Энергосбережение
Инверторные технологии DC
I-demand
Низкий ток запуска
3. Особенности продукции

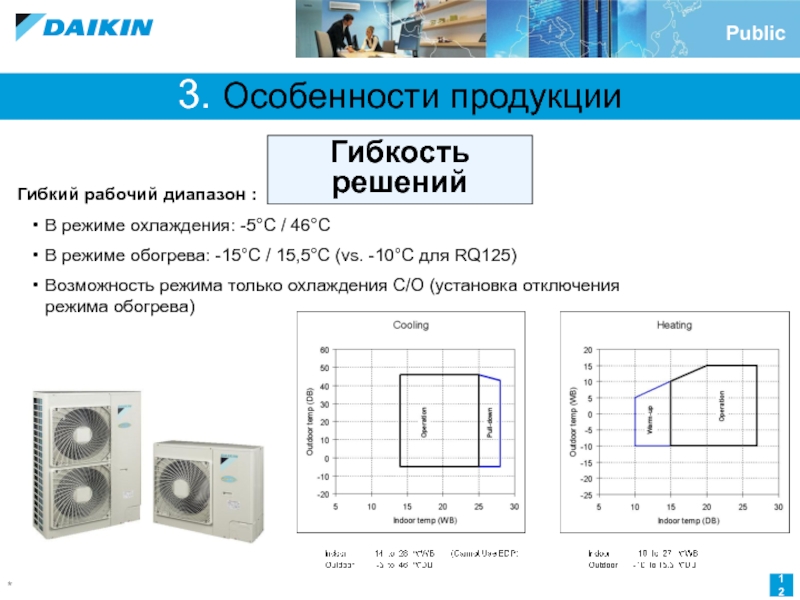

Слайд 12Гибкий рабочий диапазон :
В режиме охлаждения: -5°C / 46°C
В режиме
Возможность режима только охлаждения C/O (установка отключения режима обогрева)
Гибкость решений
3. Особенности продукции
Слайд 13Низкий рабочий шум:
Снижение уровня звукового давления посредством:
- измененные лопасти вентилятора и
- высокопродуктивный аэроспиральный вентилятор (обратно загнутые концы лопастей)
- измененный раструб входа, соответствующий направляющиму аппарату вентилятора на всасывании
Звуковое давление падает до 51 dB(A) в режиме охлаждения (5HP): - 2 dB(A) сравнительно с RQ non-inverter
Тихая работа
=> Уменьшение турбулентности воздуха и потерь давления
Lower operation sound
3. Особенности продукции

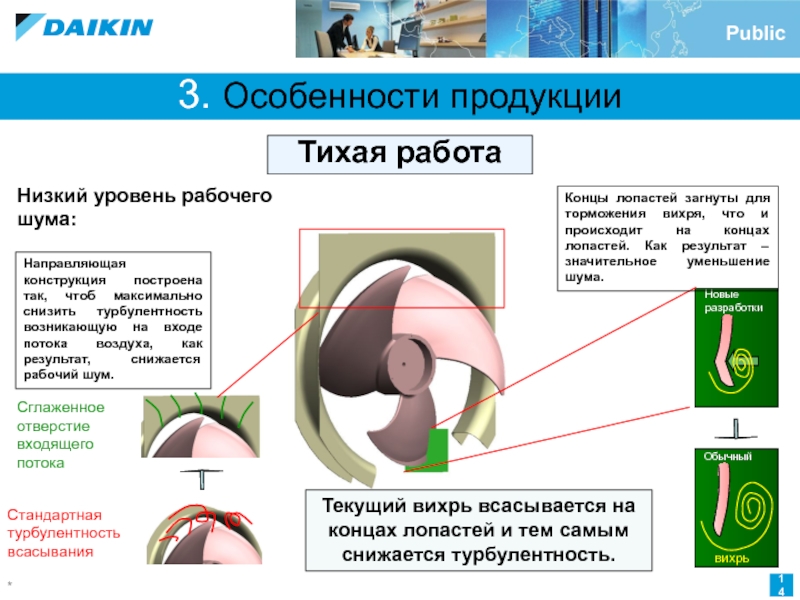

Слайд 14Новые
разработки
Обычный
вихрь
Стандартная турбулентность всасывания
Сглаженное отверстие входящего потока
Низкий уровень рабочего шума:
Направляющая
Концы лопастей загнуты для торможения вихря, что и происходит на концах лопастей. Как результат – значительное уменьшение шума.
Текущий вихрь всасывается на концах лопастей и тем самым снижается турбулентность.
3. Особенности продукции
Тихая работа

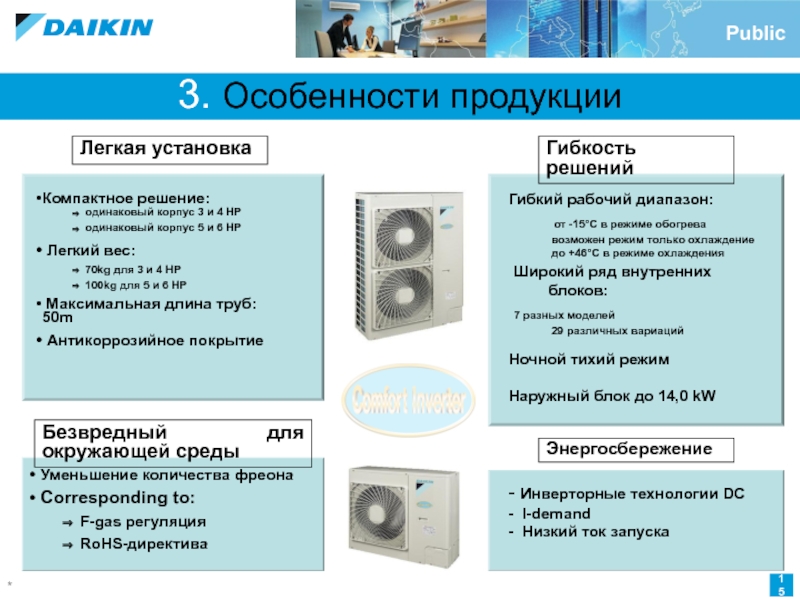

Слайд 15
Уменьшение количества фреона
Corresponding to:
F-gas регуляция
RoHS-директива
Гибкость
Гибкий рабочий диапазон:
от -15°C в режиме обогрева
возможен режим только охлаждение
до +46°C в режиме охлаждения
Широкий ряд внутренних
блоков:
7 разных моделей
29 различных вариаций
Ночной тихий режим
Наружный блок до 14,0 kW
Безвредный для окружающей среды
3. Особенности продукции

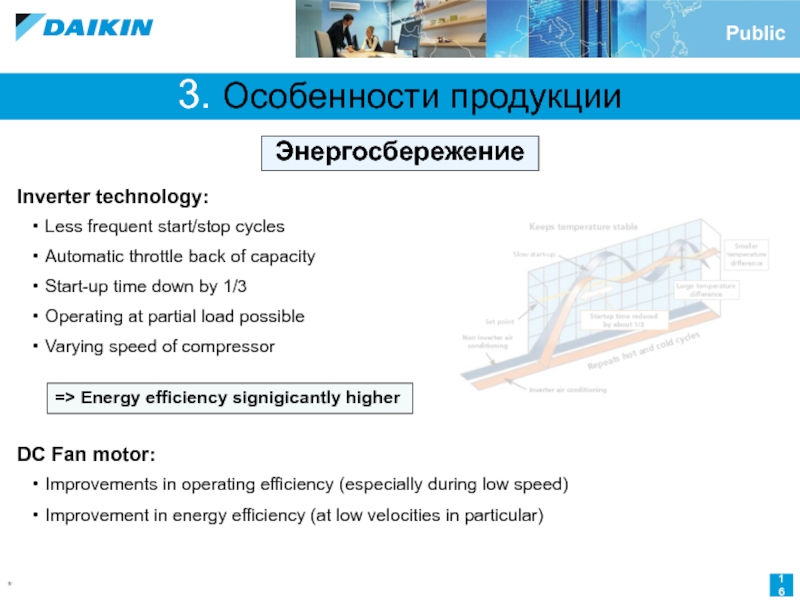

Слайд 16Энергосбережение
Less frequent start/stop cycles
Automatic throttle back of capacity
Start-up time down by
Operating at partial load possible
Varying speed of compressor
Inverter technology:
=> Energy efficiency signigicantly higher
3. Особенности продукции
Слайд 17
Swing Compressor
Swing bush
Ref. Gas
The piston which the blade and the roller
Discharge
Suction
Scroll
Reluctance
DC Motor
Low Pressure
Part
High Pressure
Part
Low starting current
More stable set points
Class 71
Friction & leaks suppressed
Improved energy saving
Scroll Compressor
Reluctance DC compressor:
Class 100, 125 & 140
Easier superheat control
Improved performance
Энергосбережение
3. Особенности продукции

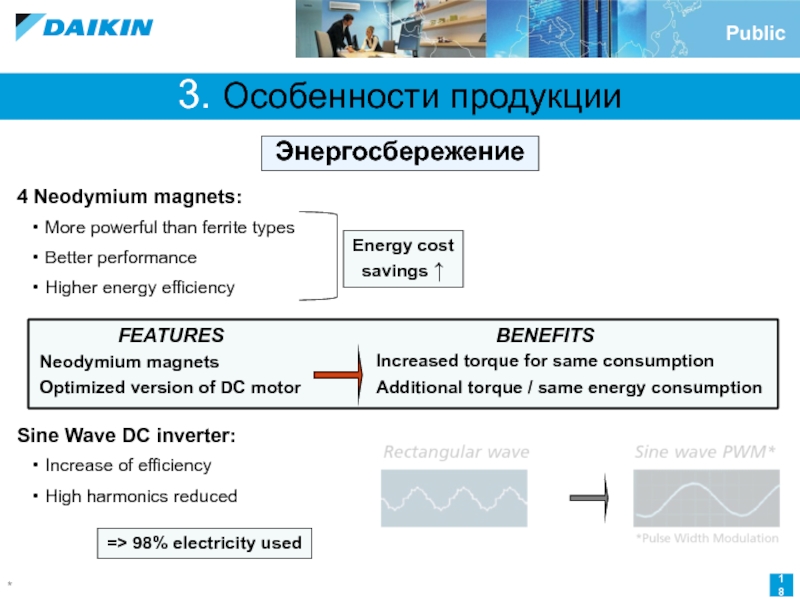

Слайд 18
4 Neodymium magnets:
More powerful than ferrite types
Better performance
Higher energy efficiency
Energy cost savings ↑
Neodymium magnets
Increased torque for same consumption
Optimized version of DC motor
Additional torque / same energy consumption
FEATURES
BENEFITS
3. Особенности продукции
Энергосбережение
Слайд 19
I-demand function:
Operation: difference actual/predefined power consumption minimized
Max. power consumption limited to
KRP58M51 (optional adaptor) required
Power Consumption (kW)
Time
Maximum power consumption can be easily controlled:
The maximum capacity is maintained while the power consumption is kept at a certain level. The set value can be freely changed.
When the function is turn on, Demand 1 starts as default setting
(Setting on the optional PCB)
External Input
Demand 1～3
External
Control Adaptor
(Optional PCB)
Contact Changeover
Setting way
3. Особенности продукции
Energy Saving

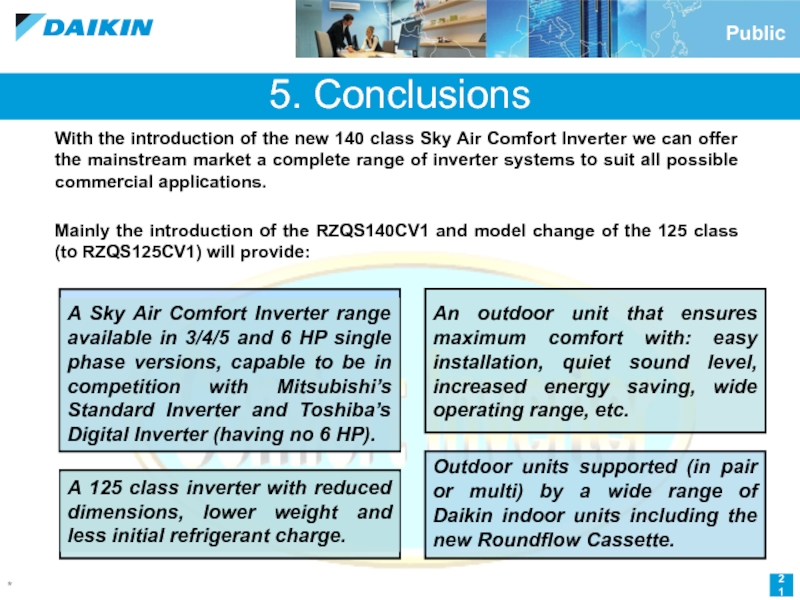

Слайд 21With the introduction of the new 140 class Sky Air Comfort
Mainly the introduction of the RZQS140CV1 and model change of the 125 class (to RZQS125CV1) will provide:
A Sky Air Comfort Inverter range available in 3/4/5 and 6 HP single phase versions, capable to be in competition with Mitsubishi’s Standard Inverter and Toshiba’s Digital Inverter (having no 6 HP).
An outdoor unit that ensures maximum comfort with: easy installation, quiet sound level, increased energy saving, wide operating range, etc.
Outdoor units supported (in pair or multi) by a wide range of Daikin indoor units including the new Roundflow Cassette.
5. Conclusions
