Пример создания проекта EIB презентация

Содержание

Проектирование системы EIB Типовой номер отеля включает: -прихожую, -ванную, -номер. Номер Прихожая Ванная

Слайд 1Пример создания проекта EIB
Техническое задание на систему управления отелем:

Гостиница домашнего

типа с малым количеством номеров

Требования к номеру:
-Управление освещением с двух мест
-Автоматическое включение освещения в прихожей
-Автоматическое управление микроклиматом
-Вызов администратора (горничной из номера)
-Противопожарная, охранная сигнализация, контроль протечек воды.
-Вывод сигнализации на пульт администратора отеля


Слайд 2Проектирование системы EIB
Типовой номер отеля включает:
-прихожую,
-ванную,
-номер.


Номер
Прихожая
Ванная

Слайд 3Проектирование системы EIB
Оборудование номера:

-Светильники 3 шт.
-Фанкойл (холод-тепло)
-Вентилятор
-Датчик пожарный
-Датчик протечки
-Датчик дверной

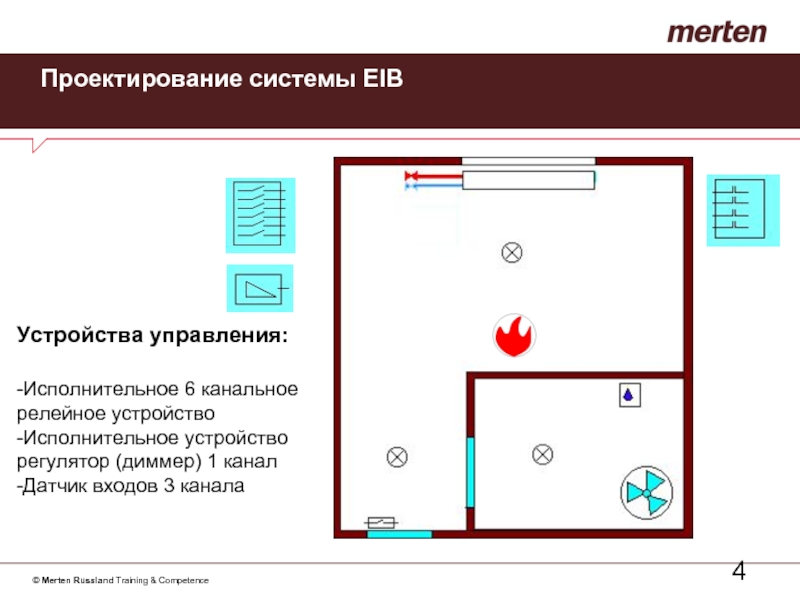

Слайд 4Проектирование системы EIB

Устройства управления:

-Исполнительное 6 канальное релейное устройство
-Исполнительное устройство регулятор (диммер)

1 канал
-Датчик входов 3 канала

Слайд 5Проектирование системы EIB

Сенсорные датчики:

-Выключатель с терморегулятором
-Выключатель
Датчик движения


Слайд 6Проектирование системы EIB

Силовые линии соединения нагрузок:

-Клапан горячей воды

Слайд 7Проектирование системы EIB

Силовые линии соединения нагрузок:

-Клапан холодоносителя
-Вентилятор фанкойла

Слайд 8Проектирование системы EIB

Силовые линии соединения нагрузок:

-Освещение холла
-Освещение ванной

Слайд 9Проектирование системы EIB

Силовые линии соединения нагрузок:

-Люстра

Слайд 10Проектирование системы EIB

Силовые линии соединения нагрузок:

-Вытяжной вентилятор

Слайд 11Проектирование системы EIB

Сигнальные цепи соединения датчиков:

-Пожарный дымовой извещатель

Слайд 12Проектирование системы EIB

Сигнальные цепи соединения датчиков:

-Датчик протечки воды

Слайд 13Проектирование системы EIB

Сигнальные цепи соединения датчиков:

-Герконовый датчик положения двери

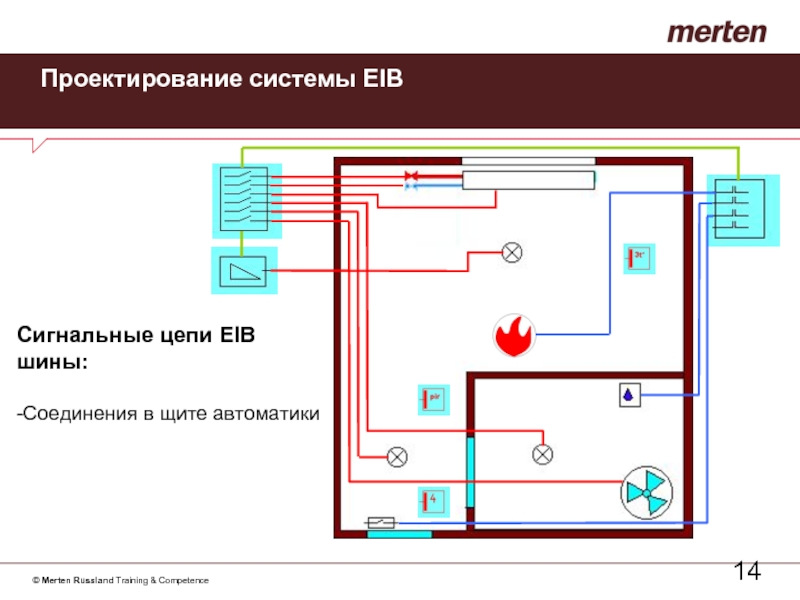

Слайд 14Проектирование системы EIB

Сигнальные цепи EIB шины:

-Соединения в щите автоматики

Слайд 15Проектирование системы EIB

Сигнальные цепи EIB шины:

-Соединение сенсоров в помещении

Слайд 16Проектирование системы EIB

Эскизный проект силовых и сигнальных цепей помещения номера
24 В

от EIB блока питания

220 В

Слайд 17Проектирование системы EIB

Физические адреса шинных приборов:

1.*.* - номер главной линии
*.1.* -

номер линии
*.*.1 - номер прибора на линии
4-х клавишный сенсор у входа 1.1.1


24 В от EIB блока питания

220 В

1.1.1

Слайд 18Проектирование системы EIB

Физические адреса шинных приборов:

1.*.* - номер главной линии
*.1.* -

номер линии
*.*.1 - номер прибора на линии
Датчик движения в прихожей 1.1.2



24 В от EIB блока питания

220 В

1.1.1

1.1.2

Слайд 19Проектирование системы EIB

Физические адреса шинных приборов:

1.*.* - номер главной линии
*.1.* -

номер линии
*.*.1 - номер прибора на линии
3-х клавишный сенсор с терморегулятором в номере 1.1.3


24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

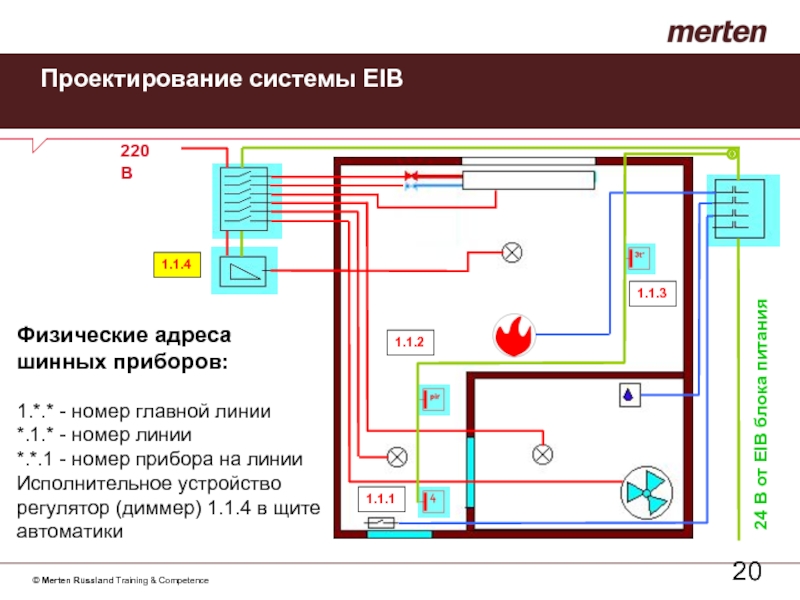

Слайд 20Проектирование системы EIB

Физические адреса шинных приборов:

1.*.* - номер главной линии
*.1.* -

номер линии
*.*.1 - номер прибора на линии
Исполнительное устройство регулятор (диммер) 1.1.4 в щите автоматики



24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

Слайд 21Проектирование системы EIB

Физические адреса шинных приборов:

1.*.* - номер главной линии
*.1.* -

номер линии
*.*.1 - номер прибора на линии
Исполнительное релейное устройство 6 каналов 1.1.5 в щите автоматики



24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

Слайд 22Проектирование системы EIB

Физические адреса шинных приборов:

1.*.* - номер главной линии
*.1.*

- номер линии
*.*.1 - номер прибора на линии
Датчик положения контактов 1.1.6 в щите автоматики



24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

Слайд 23Проектирование системы EIB

Групповой адрес шинного сигнала:

2/* - группа (освещение)
*/1- подгруппа (люстра

вкл./выкл



24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1

2/1

2/1

2/1

Слайд 24Проектирование системы EIB

Прохождение сигнала по EIB шине:

-Включение люстры клавишей сенсора 1.1.1




24

В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1

2/1

2/1

2/1

Слайд 25Проектирование системы EIB

Прохождение сигнала по EIB шине:

-Включение люстры клавишей сенсора 1.1.1




24

В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1

2/1

2/1

2/1

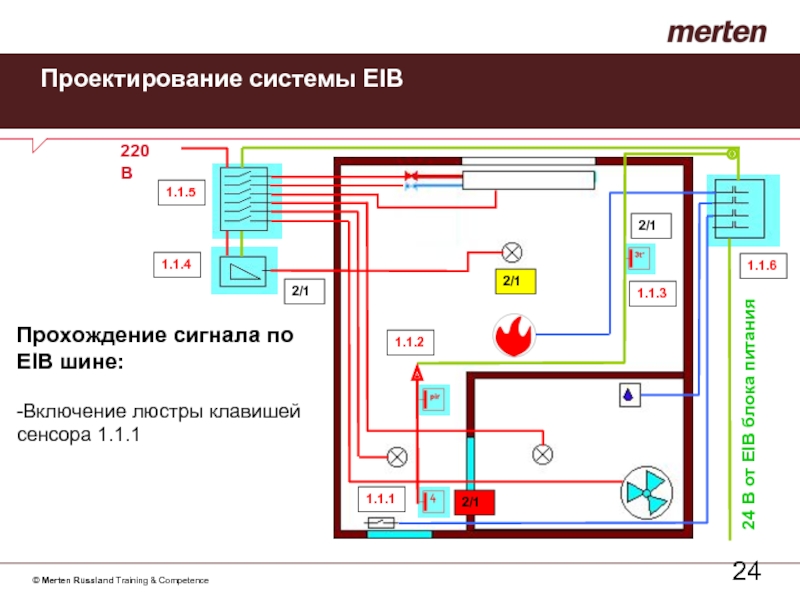

Слайд 26Проектирование системы EIB

Прохождение сигнала по EIB шине:

-Включение люстры клавишей сенсора 1.1.1
(включается

индикаторный диод на клавише сенсора)




24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1

2/1

2/1

2/1

Слайд 27Проектирование системы EIB

Прохождение сигнала по EIB шине:

-Включение люстры клавишей сенсора 1.1.1




24

В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1

2/1

2/1

2/1

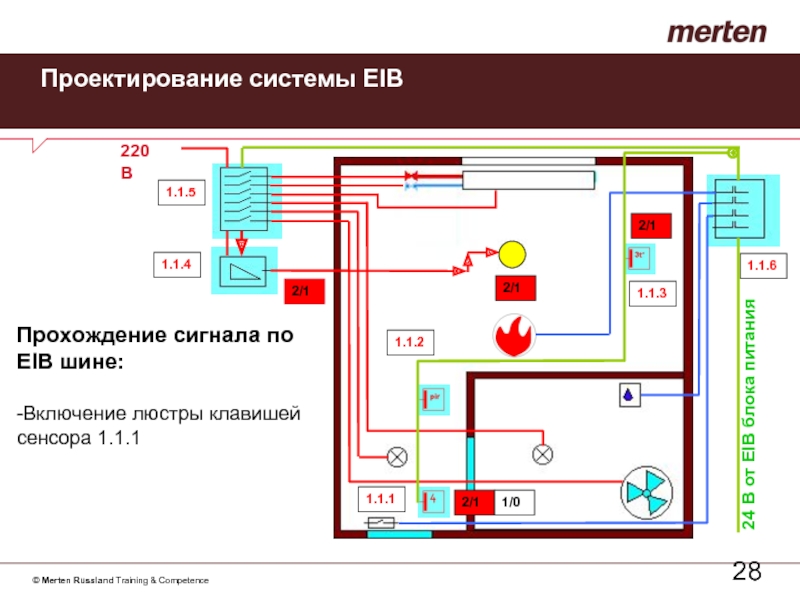

Слайд 28Проектирование системы EIB

Прохождение сигнала по EIB шине:

-Включение люстры клавишей сенсора 1.1.1




24

В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1

2/1

2/1

2/1


1/0

Слайд 29Проектирование системы EIB

Групповой адрес шинного сигнала:

2/* - группа (освещение)
*/0- подгруппа (люстра

регулировка)




24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1 2/0

2/1 2/0

2/1 2/0

2/1 2/0

Слайд 30Проектирование системы EIB

Групповой адрес шинного сигнала:

1/* - группа (центральные)
*/0- подгруппа (центральный

выключатель)




24 В от EIB блока питания

220 В

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

2/1 2/0

2/1 2/0

2/1 2/01/0

2/1 2/0 1/0

1/0

1/0

Слайд 31Проектирование системы EIB




Реализация проекта была выполнена с использованием программного обеспечения (EIB

Tool software)
