ПРИМЕНЕНИЕ СЕТЕВЫХ МОДЕЛЕЙ ДЛЯ СОЗДАНИЯ МЕТОДИКИ РЕЙТИНГОВ БАНКОВ И ПРЕДПРИЯТИЙ презентация

МЕТОДИКИ РЕЙТИНГОВ БАНКОВ И ПРЕДПРИЯТИЙ

Андрей Евгеньевич Петров
главный редактор бюллетеня «Банки и финансы»,
доктор технических наук, профессор, академик РАЕН

Информационное агентство «Мобиле»

постоянного усложнения связей в технике, политике, обществе и, особенно, в экономике, в условиях глобализации, соединения отдельных стран в единый планетарный хозяйственный механизм.
Для решения задач системного анализа, проектирования и управления устойчивым развитием социально-экономических систем, необходим общий метод расчета изменения процессов при изменении структуры системы.
Математическое моделирование процессов и структуры производятся в разных областях математики. Одно направление математики представляет материальные, метрические отношения между элементами, но не рассматривает структуру связи между ними. Другое направление изучает связи между элементами, сетевые структуры, но не процессы в системах, воздействия и отклики, метрические отношения, их динамику при изменении структуры.

молекул
Молекулы состоят из связанных атомов
Атомы состоят из связанных элементарных частиц
Ядра атомов состоят из протонов и нейтронов, связанных мезонами
Протоны и нейтроны, вместе с мезонами, состоят из связанных кварков
Кварки состоят тоже из чего-то связаны, что пока недоступно измерениям

Сетевые структуры теперь привычны не только благодаря Internet
Транспортные сети перемещают энергоносители, грузы, людей по земле, под землей, по воде, по воздуху.

Сети финансовых потоков определяют состояние экономики стран и регионов
…financial system, characterized by speculation reaching the $400,000 billion ($140,000 billion of which, in the USA alone), related to a world gross product of about $40,000 billion (this gap has been growing in the last years);

В сетевом государстве решения могут приниматься не только в узлах, отождествляемых с властью, при этом влиять на жизнь людей и состояние экономики

связей наносит наибольший ущерб состоянию экономики, экономическому росту.
После революции и гражданской войны 1917-1921 гг. известными российскими экономистами В. Базаровым и В. Громаном был проведен анализ восстановительного роста экономики. Важнейшим фактором падения производства в ходе революции и гражданской войны стало нарушение хозяйственных связей [Гайдар Е.Т., 2003].
Двукратное падение производства в 1991-1998 гг. после разделения экономики СССР на 15 независимых подсистем, вызвано, в основном, нарушением хозяйственных связей между государствами СНГ. Индекс интенсивности промышленного производства составил, по данным ЦЭК 38,0% в августе 1998 г. по отношению к 100% января 1990 г.

Источник: Гайдар Е.Т. Структурные реформы. Ускорение вместо паузы.
Газета «Известия», 26.02.2003

структуры сложных систем с переменной структурой, которое использует новый инвариант преобразования структуры двойственных сетей, предназначено, в частности, для управления проектированием устойчивого развития экономических и социальных систем.
Сетевые модели системы производства товаров и услуг, финансовой системы и товарных рынков применяются для создания систем управления развитием при изменении структуры хозяйственных связей, с учетом влияния изменений региональных и макроэкономических факторов.

зависят от существования систем координат. Чтобы представить тензор аналитически или численно, вводят систему координат и записывают значения компонент тензора («проекций» на каждую ось).
При изменении системы координат компоненты тензора преобразуются по линейно, и включают только матрицу преобразования координат базиса

.

.

Тензор - это измеримая величина, компоненты которой преобразуются по линейным законам.
На этом основаны приложения тензорного анализа в физике.
Применения тензоров в технике, экономике, биологии и др. возможно в той степени, в какой применяемые величины являются измеримыми. Формы отчетности являются системами координат, в которых представлены реальные материальные и финансовые потоки.

сырья и энергоресурсов

Промбанки

Оптовая продажа

Торгбанки

Агробанки

Природные запасы, сельхозугодья

Розничная продажа

Банк
России

Эксимбанки

Потребление товаров и услуг

Импорт

Экспорт

Утилизация потребленных продуктов – экология

«Сырьевые» банки

Окружающая природная среда

Страховые организации

Пенсионные фонды

Инвестиционные фонды

Социальные группы

Дети

Пенсионеры

Трудоспособные

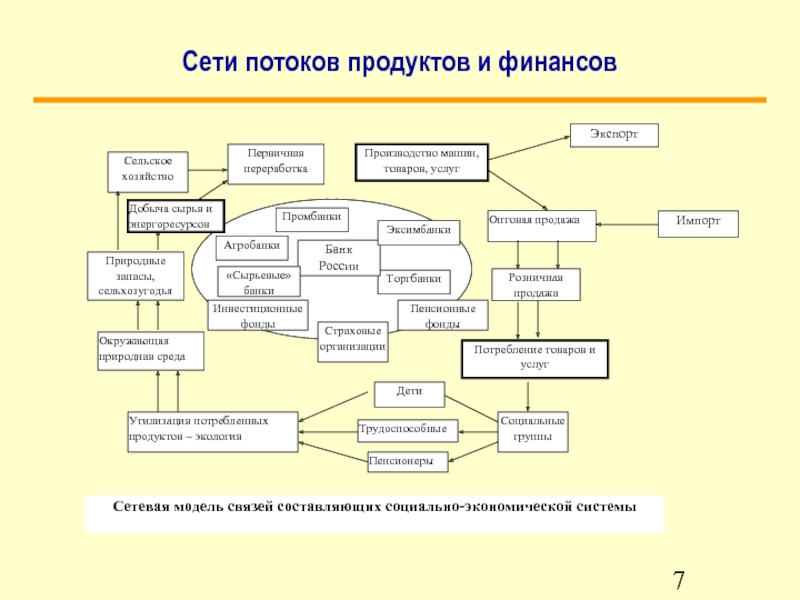

Сетевая модель связей составляющих социально-экономической системы

и энергоресурсов

Промбанки

Оптовая продажа

Торгбанки

Агробанки

Природные запасы, сельхозугодья

Розничная продажа

Банк
России

Эксимбанки

Потребление товаров и услуг

Импорт

Экспорт

Утилизация потребленных продуктов – экология

«Сырьевые» банки

Окружающая природная среда

Страховые организации

Пенсионные фонды

Инвестиционные фонды

Социальные группы

Дети

Пенсионеры

Трудоспособные

Рис. 9 Сетевая модель соединения составляющих экономической системы

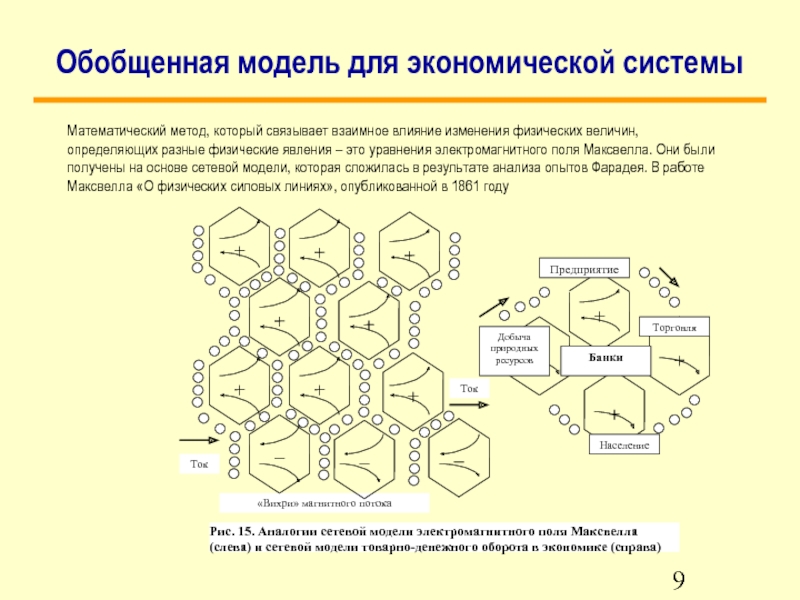

физических величин, определяющих разные физические явления – это уравнения электромагнитного поля Максвелла. Они были получены на основе сетевой модели, которая сложилась в результате анализа опытов Фарадея. В работе Максвелла «О физических силовых линиях», опубликованной в 1861 году

сложных систем

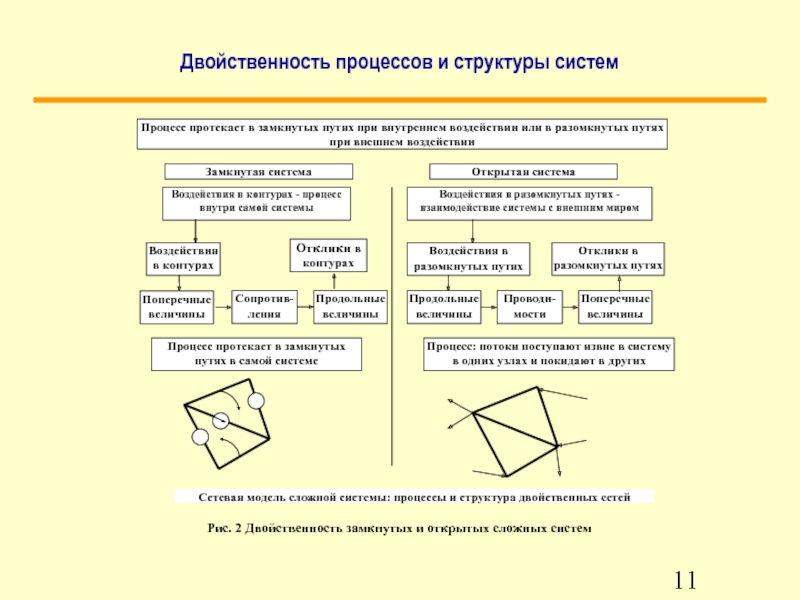

Замкнутому пути в данной сети соответствует разомкнутый путь в двойственной сети
Разомкнутому пути в данной сети соответствует замкнутый путь в двойственной сети

p1`

b1

b1

b2

b4

p5`

p2`

p5`

p3`

p4`

b6”

p6”

b3

b5

b3

b6

b5

b4

b2

p2`

Данная сеть

Для двойственных сетей существует инвариант, связывающий процессы и структуру
C (Ct C)-1 Ct + A (At A)-1 At = I mPданная + mPдвойст. = mP0
для матриц преобразования сетей для электрических цепей

Двойственная сеть

сетей имеют вид:

двойственных сетей методы расчета обеспечивают матрицам преобразования групповые свойства, которых они не имели для одной сети. Это позволило построить алгоритмы расчета процессов при изменении структуры сетей и сетевых моделей сложных систем единым методом.

в двойственных цепях меняется, что можно представить пропорциональным изменением площадей разных цветов при вращении двухцветного мячика.

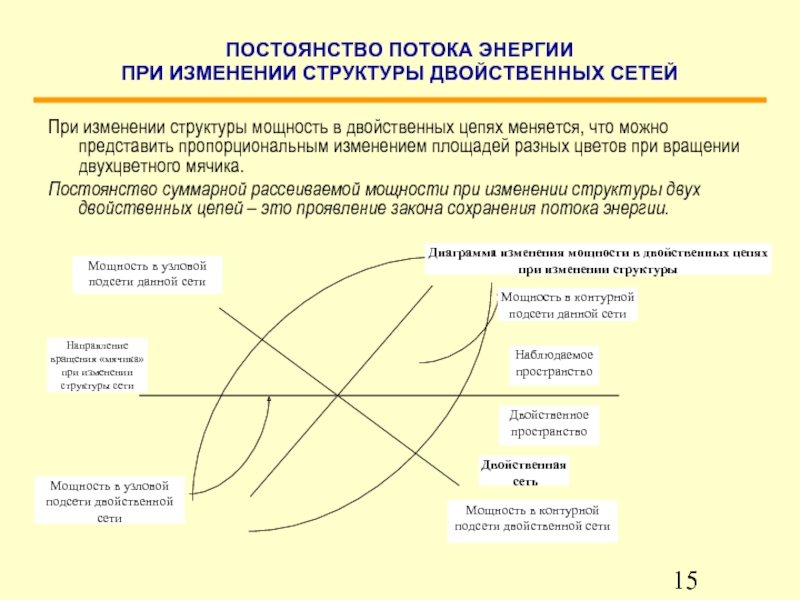

Постоянство суммарной рассеиваемой мощности при изменении структуры двух двойственных цепей – это проявление закона сохранения потока энергии.

Диаграмма изменения мощности в двойственных цепях при изменении структуры

Мощность в узловой подсети данной сети

Мощность в узловой подсети двойственной сети

Направление вращения «мячика» при изменении структуры сети

отрасли и ресурсов, обеспечивающих спрос и поставки. Система хозяйства состоит из n отраслей, с валовым выпуском продуктов Xa (где a = 1, ..., n) в соответствии с планом ya и обеспечивающих поставки xab, при потреблении ресурсов. Система уравнений потока продукта на выходе отраслей (Коссов, 1966; Леонтьев, 1958):

xαβ = aαβ Xβ.

Xα = aαβ Xβ + yα.

Межотраслевые поставки задают коэффициенты прямых затрат, которые обозначают Аab. Значения коэффициентов прямых затрат численно равны количеству продукта отрасли a, которое необходимо для производства одной единицы продукта отрасли b.

Потребление ресурсов определяется коэффициентами bab, численно равными количеству ресурса g для производства одной единицы продукта отрасли b

rγβ = bγβ Xβ.

Решение задачи состоит в обращении матрицы Леонтьева, порядок которой для реальных задач превышает возможности ВТ для расчета в реальном времени.

(I – A)–1 = I + A + A2 + A3 + ...

(заданным планом) и потребностями межотраслевых поставок. В качестве «отраслей» в задаче могут фигурировать страны, регионы, предприятия, технологические линии.
Система уравнений описывает баланс потоков продуктов на выходе отраслей.
Уравнения на входе отраслей в классической постановке задачи отсутствуют.

Σ aαβ + Σ bαβ = 1

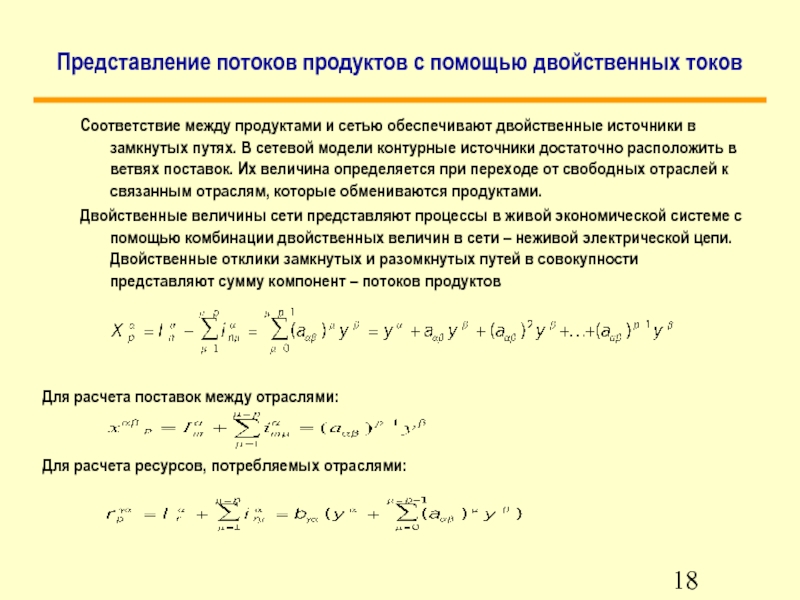

сетью обеспечивают двойственные источники в замкнутых путях. В сетевой модели контурные источники достаточно расположить в ветвях поставок. Их величина определяется при переходе от свободных отраслей к связанным отраслям, которые обмениваются продуктами.
Двойственные величины сети представляют процессы в живой экономической системе с помощью комбинации двойственных величин в сети – неживой электрической цепи. Двойственные отклики замкнутых и разомкнутых путей в совокупности представляют сумму компонент – потоков продуктов

Для расчета ресурсов, потребляемых отраслями:

Для расчета поставок между отраслями:

могут рассматриваться как пропорции в распределении финансовых воздействий (например, оборотные средства), которые должны распределяться в системе производства для обеспечения заданного выпуска.
Это дает подход к решению задачи объединенного материально-финансового баланса, которая не решена и в настоящее время (Коссов, 1966).

входе в другое напряжение на выходе. В банке образуется несколько циклов, как на входе, так и на выходе. Таким образом, банк работает как трансформатор на нескольких частотах, определяемых скоростью оборота денег.
Банк привлекает денежные средства от населения, предприятий, государства, других банков на определенный срок. За использование средств он платит. Банк размещает средства среди заемщиков (кредиты, инвестиции в ценные бумаги). По истечении срока средства возвращают банку с процентами (доход); это одна группа циклов. Банк возвращает привлеченные средства с процентами (расходы); это другая группа циклов, по которым совершают оборот привлеченные денежные средства.

Банковская система

банков России
Методическая основа рейтинга динамической финансовой стабильности (РДФС): анализ потоков денежных средств (собственных средств, привлеченных и размещенных средств, экономических результатов, как на отдельную отчетную дату, так и в динамике изменения основных показателей в течение года).
Методика предусматривает приоритетность взаимодействию банков с реальным сектором экономики.

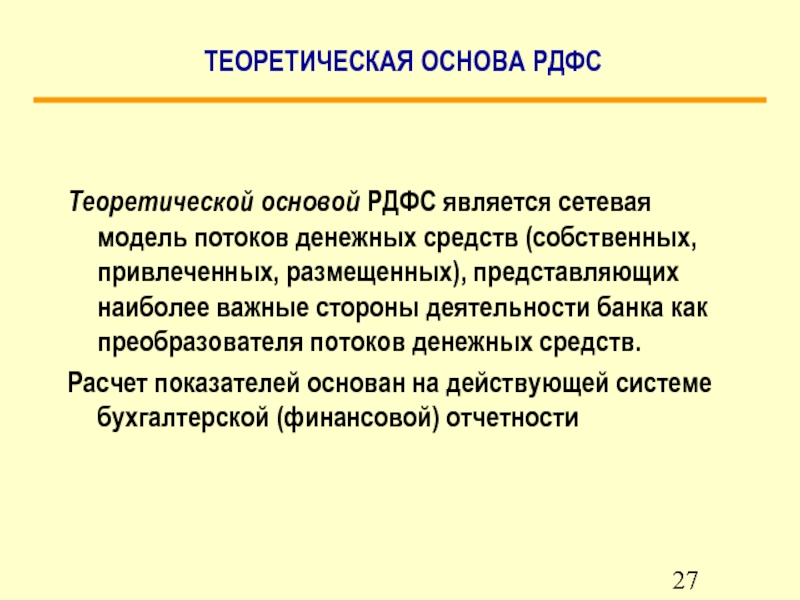

Теоретической основой методики является сетевая модель потоков денежных средств (собственных, привлеченных, размещенных), представляющих наиболее важные стороны деятельности банка как преобразователя потоков денежных средств.
Разработчик: Информационный центр «Мобиле».
Базовая публикация: периодический сборник «Банки и финансы»

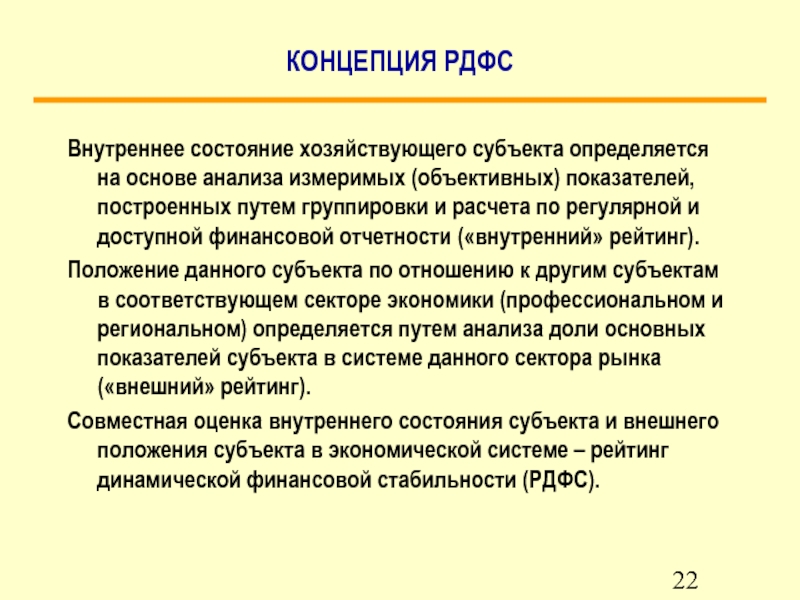

показателей, построенных путем группировки и расчета по регулярной и доступной финансовой отчетности («внутренний» рейтинг).
Положение данного субъекта по отношению к другим субъектам в соответствующем секторе экономики (профессиональном и региональном) определяется путем анализа доли основных показателей субъекта в системе данного сектора рынка («внешний» рейтинг).
Совместная оценка внутреннего состояния субъекта и внешнего положения субъекта в экономической системе – рейтинг динамической финансовой стабильности (РДФС).

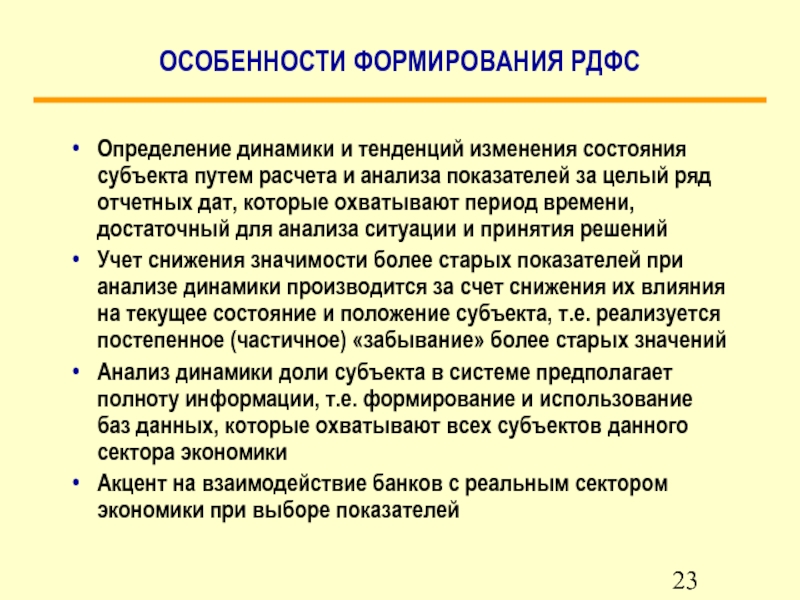

и анализа показателей за целый ряд отчетных дат, которые охватывают период времени, достаточный для анализа ситуации и принятия решений
Учет снижения значимости более старых показателей при анализе динамики производится за счет снижения их влияния на текущее состояние и положение субъекта, т.е. реализуется постепенное (частичное) «забывание» более старых значений
Анализ динамики доли субъекта в системе предполагает полноту информации, т.е. формирование и использование баз данных, которые охватывают всех субъектов данного сектора экономики
Акцент на взаимодействие банков с реальным сектором экономики при выборе показателей

отчетности и потребности в их обновлении. Уровень детализации представления результатов расчета и оценки зависит от запроса потребителей данных информационных продуктов.
Результаты можно представить в виде:
Список по убыванию итогового рейтинга (для публикации в СМИ)
Разбиение банков по группам, как это принято в традиционных рейтингах
Подробные рейтинговые отчеты по отдельным субъектам экономики или группам субъектов, сформированных по отраслевому, территориальному или иному признаку.

и размещенных средств, экономических результатов), как на отдельную отчетную дату, так и в динамике изменения основных показателей в течение годового периода.
Возможность проведения ежемесячных расчетов определяется нормативными требованиями Банка России к отчетности кредитных организаций.
Особенность кредитных организаций стоит в том, что предметом их деятельности являются денежные средства, а не реальные продукты.

банки) получают рейтинг
Периодичность, постоянная частота расчета – ежемесячно, что позволяет отслеживать динамику изменений и тенденции.
Кумулятивность методики обеспечивает возможность оценки сформированных по определенным признакам групп банков, выделенных по территориальному, отраслевому или иному признаку.
Открытость и прозрачность методики
Дистанционность.

средств (собственных, привлеченных, размещенных), представляющих наиболее важные стороны деятельности банка как преобразователя потоков денежных средств.
Расчет показателей основан на действующей системе бухгалтерской (финансовой) отчетности

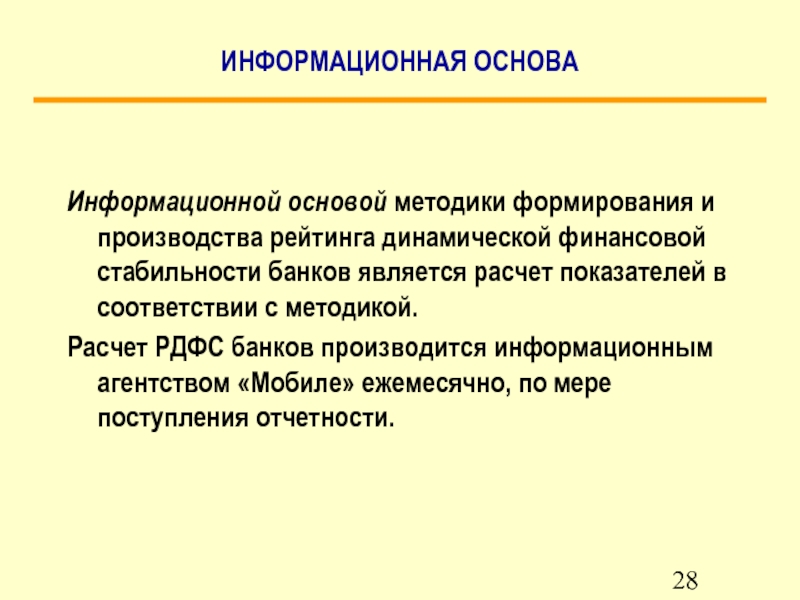

банков является расчет показателей в соответствии с методикой.
Расчет РДФС банков производится информационным агентством «Мобиле» ежемесячно, по мере поступления отчетности.

Внешние рейтинги: расчет и анализ динамического рейтинг банка по внешним показателям на все отчетные даты в течение года, т.е. расчет доли банка по каждому показателю в сумме его значений по всем банкам России по всем датам с приоритетом более свежим результатам.
Внутренние рейтинги: расчет и анализ внутренних показателей, характеризующих финансовую стабильность: коэффициентов ликвидности, качества активов, качества пассивов, доля просроченной задолженности в кредитах и т.д. Полученные значения оцениваются в баллах – также по месяцам в течение года, с последующим суммированием, взвешиванием и «забыванием».
Определение интегрального РДФС являющегося робастной сверткой совокупности внешних и внутренних показателей.

показателю,
Pk - один из выбранных внешних (или внутренних) показателей для банка k = 1,…,N,
N - общее количество банков в рассматриваемой группе, далее будут рассматриваться и не российские банки;
t - время, t = 1,…,12. Текущему моменту времени соответствует t = 12, предыдущим моментам – месяцы в обратном отсчете.

крупнейшие – 26 банков, 70% от суммы пассивов банковской системы;
крупные (62 банка) – 15%;
средние (191 банк) – 10%;
малые – 5% от суммы пассивов
СВОДНЫЕ ДАННЫЕ ПО ГРУППАМ НА 01.02.2007

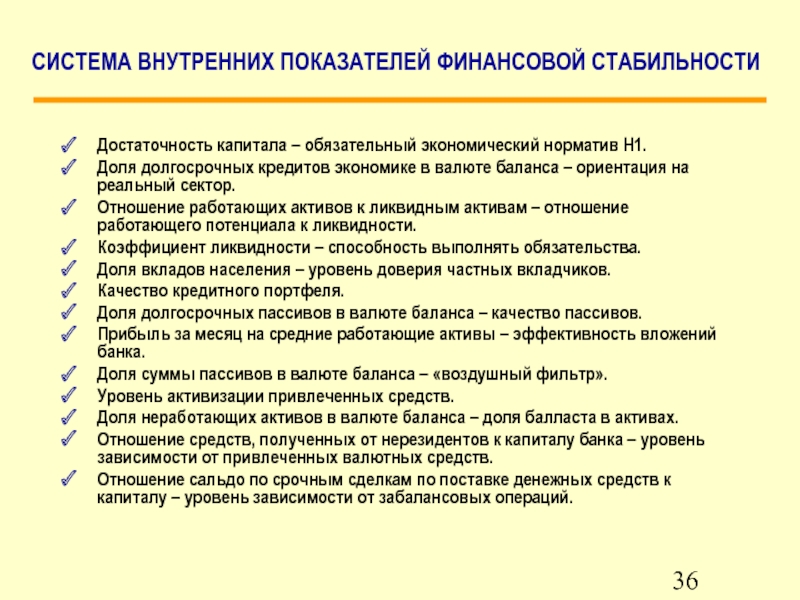

Н1.
Доля долгосрочных кредитов экономике в валюте баланса – ориентация на реальный сектор.
Отношение работающих активов к ликвидным активам – отношение работающего потенциала к ликвидности.
Коэффициент ликвидности – способность выполнять обязательства.
Доля вкладов населения – уровень доверия частных вкладчиков.
Качество кредитного портфеля.
Доля долгосрочных пассивов в валюте баланса – качество пассивов.
Прибыль за месяц на средние работающие активы – эффективность вложений банка.
Доля суммы пассивов в валюте баланса – «воздушный фильтр».
Уровень активизации привлеченных средств.
Доля неработающих активов в валюте баланса – доля балласта в активах.
Отношение средств, полученных от нерезидентов к капиталу банка – уровень зависимости от привлеченных валютных средств.
Отношение сальдо по срочным сделкам по поставке денежных средств к капиталу – уровень зависимости от забалансовых операций.

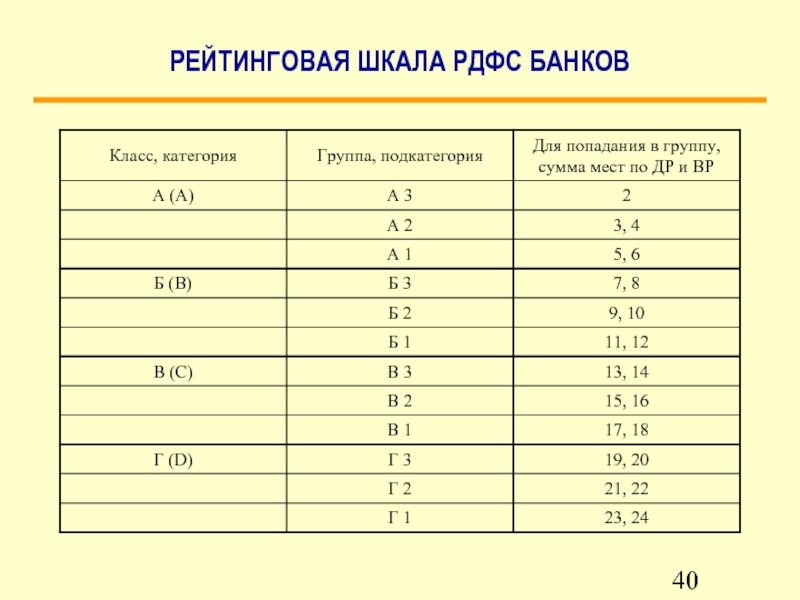

сомнений, вне зависимости от внешних условий и сроков
А2 – платежеспособность не вызывает сомнений, может измениться только при резком ухудшении макроэкономической ситуации
А1 – платежеспособность не вызывает сомнений, сроки обеспечения платежеспособности зависят от макроэкономической ситуации
Б – стабильные (нижний инвестиционный уровень)
Б3 – платежеспособность обеспечена, сроки обеспечения платежеспособности зависят от внешних условий
Б2 – платежеспособность обеспечена, сроки обеспечения платежеспособности могут отличаться для коротких и длинных обязательств
Б1 – платежеспособность обеспечена при благоприятных внешних условиях
В – менее стабильные (спекулятивный, не инвестиционный уровень)
В3 – платежеспособность зависит от внешних условий, возможно ухудшение
В2 – платежеспособность зависит от внешних условий, может ухудшиться в ближайшей перспективе
В1 – платежеспособность зависит от внешних условий, может резко ухудшиться в ближайшей перспективе, необходима внешняя поддержка
Г – проблемные
Г3 – платежеспособность проблематична, необходима внешняя поддержка
Г2 – платежеспособность вызывает большие сомнения
Г1 – платежеспособность не обеспечена. Необходимо брать в долг и начинать сначала.

1.07.2006

значение ИСБС составляет 5,0309 при максимальном значении, равном 12,00.

пассивов банков

банков в классах Б2, Б1, В3 и В2. Вместе с тем за период с 1.01.2004 в классе А особых изменений не произошло. В классе А3 стали появляться банки уже на каждую отчетную дату. Однако значительного перемещения банков в более высокие классы не происходит.
Такой уровень состояния банковской системы России не является достаточным для обеспечения конкурентоспособности при вступлении в ВТО.

изменилось, поменялись акценты в источниках средств и направлениях размещения активов. Кредитование экономики стало доминирующим фактором размещения активов. Доля кредитов в активах вышла на стабильный уровень.
Полностью исчезли банки с отрицательным капиталом, экзотикой стал капитал меньше уставного капитала. Банки стараются показать капитал с учетом перспектив изменения нормативов. Раньше большой капитал считался признаком отсутствия заемных средств. Требования к повышению капитала ограничивают возможность банков кредитовать экономику, поскольку большие кредиты уменьшают значение Н1.
Один из внешних показателей РДФС полностью исчез даже при расчетах на глубину годового периода. Рост эффективности экономики стал основой роста прибыли банков. Растет не только прибыль, но и рентабельность активов. Вместе с тем порой поток прибыли в отдельные месяцы сменяется убытками. Поскольку сумма убытков значительно меньше суммы прибыли, а число банков с убытками не велико, то значительные доли отрицательного показателя резко понижают значение внешнего рейтинга.
Появились и набирают вес потребительские кредиты, однако их уровень еще далек от насыщения, от уровня развитых стран. Роль потребительских кредитов, просроченной задолженности по ним и темпов ее роста – не нашли отражения в РДФС. Впрочем, роль этих показателей пока и нельзя считать значительной.

нейшем

математическая модель, позволяющая оценивать по ключевым показателям производственное и экономическое состояние отдельных предприятий и отраслей в целом. Математическая модель основана на представлении и анализе связанной структуры показателей потоков продуктов и денежных средств. Данные получены обработкой и анализом базы данных показателей производственной и финансовой деятельности базовых предприятий российской промышленности.
В соответствии со спецификой деятельности промышленных предприятий, их показатели, в отличие от банков, делятся на производственные и финансовые. Производственные показатели отражают деятельность, связанную с выпуском профильной продукции. Финансовые показатели отражают состояние и потоки денежных средств по обеспечению выпуска продукции и развитию производства.
Производственные показатели - потоки выпускаемой продукции, номенклатура зависит от специализации предприятия. Производство продуктов (товаров и услуг) состоит в преобразовании (с помощью технологий, рабочей силы, энергоресурсов) поставок предприятию (на входе производственной системы) в готовую продукцию на выходе. Выпуск продукции обеспечивается поставками смежников (сырья, комплектующих, материальных и энергетических ресурсов). Объемы выпуска продукции определяются производственными мощностями предприятия, кадровыми ресурсами. Потребление продукции обеспечивается спросом, портфелем заказов, договорами на поставку продукции.
Другой составляющей деятельности предприятия являются финансовые потоки. Прежде всего это затраты на производство. К ним относятся платежи самого предприятия за поставки, выплата заработной платы, налоговые платежи, платежи по кредитам. Сюда входит задолженность поставщикам, просроченная задолженность. Предприятие может получать финансирование из бюджета. Предприятия выходят на рынки заемных средств, выпускают векселя, получают кредиты в банках, размещают ценные бумаги на фондовых рынках. Совокупность этих производимых и ожидаемых платежей составляет кредиторскую задолженность предприятия.

связь, 1985. – 152 с.
Карминский А.М., Пересецкий А.А., Петров А.Е. Рейтинги в бизнесе и экономике. – М., Финансы и статистка, 2005, 240 с.
Петров А.Е. Тензорный метод двойственных сетей. Сб. трудов научно-технической конференции с международным участием. Технологии информатизации профессиональной деятельности – 2004». Ижевск, 2005 – с. 109-128.
Арменский А.Е., Гусев В.С., Петров А.Е. Информационная и экономическая безопасность государства. Учебно-методическое пособие для государственных служащих. М.: Издательство «Мобиле», 2003. - 228 с.
Банки и финансы – Информационно-аналитический бюллетень, №№1-66, гл. ред. А.Е.Петров, М.: ИА «Мобиле», 1995 – 2007 г.г., 400с.
