Приемники излучения: их классификация, параметры и характеристики презентация
Содержание
- 1. Приемники излучения: их классификация, параметры и характеристики
- 2. Приемники излучения Устройства, предназначенные для преобразования энергии
- 3. Основные характеристики и параметры приемников излучения
- 4. Чувствительность.
- 5. Спектральная и интегральная чувствительность Относительная спектральная чувствительность приемника излучения
- 6. Спектральная и интегральная чувствительность

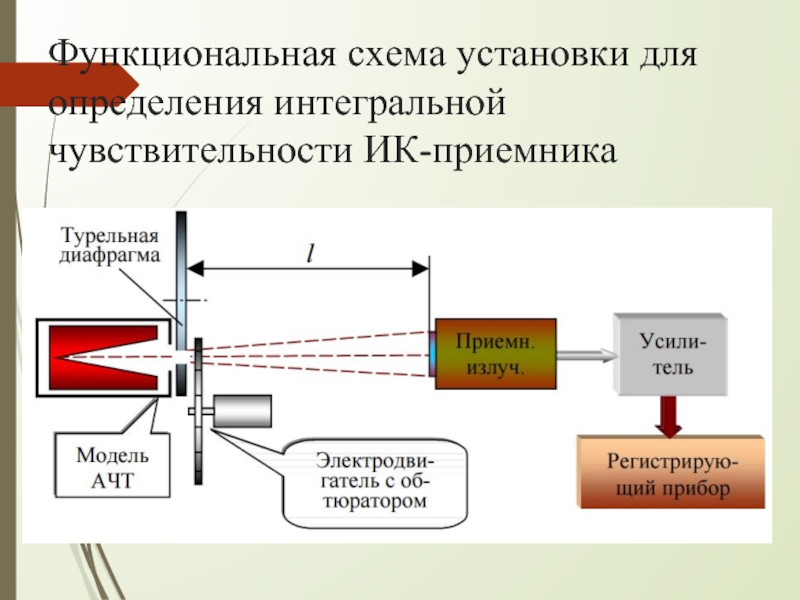

- 7. Функциональная схема установки для определения интегральной чувствительности ИК-приемника
- 8. Чувствительность Шумы приемников (Тепловые шумы, генерационно-рекомбинационный шум,
- 9. Характеристики приемников Характеристика - это свойство
- 10. Тест 1. Параметр - это 1)величина,

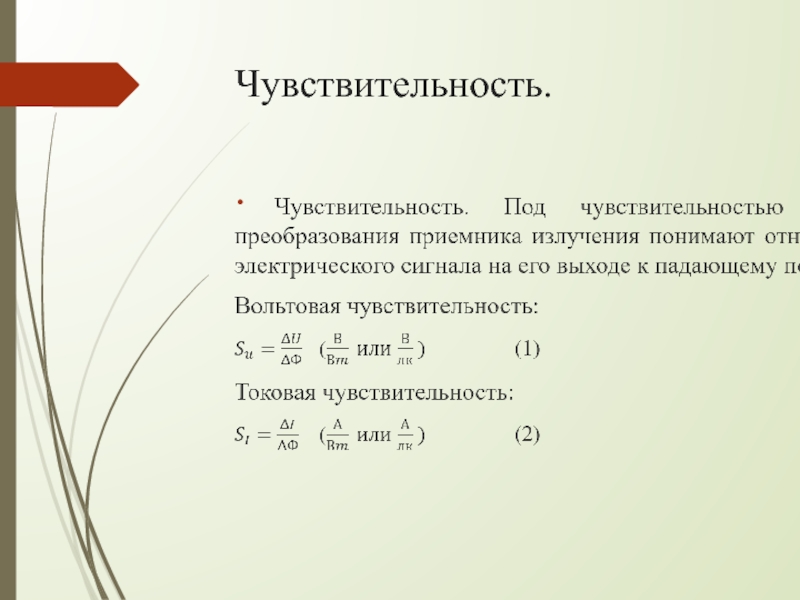

- 11. Тест 2. Что подразумевают под чувствительностью или
- 12. Тест 3. Сколько областей спектра шумов выделяют?
- 13. Тест 5. Температурная характеристика показывает изменения параметров

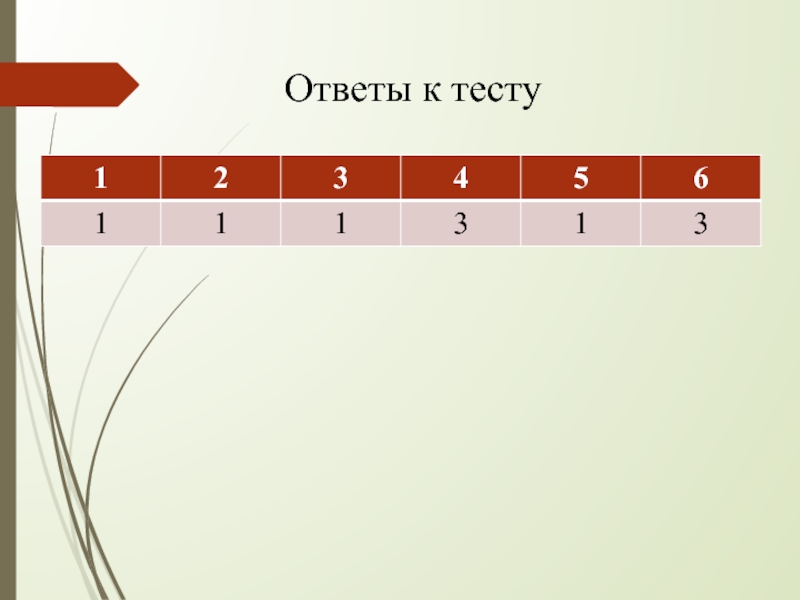

- 14. Ответы к тесту
- 15. Контрольные вопросы На какие три группы можно
Слайд 1Информационный анализ оптико-электронных систем в промышленной электронике Тема 2.2. Приемники излучения:
их классификация, параметры и характеристики
Слайд 2Приемники излучения
Устройства, предназначенные для преобразования энергии оптического излучения в электрическую энергию
(преобразующие невидимое инфракрасное и ультрафиолетовое излучения в видимое - электронно-оптический преобразователь)
Приемники можно разделить на три большие группы:
тепловые;
фотоэлектрические;
пондеромоторные.
Приемники можно разделить на три большие группы:
тепловые;
фотоэлектрические;
пондеромоторные.

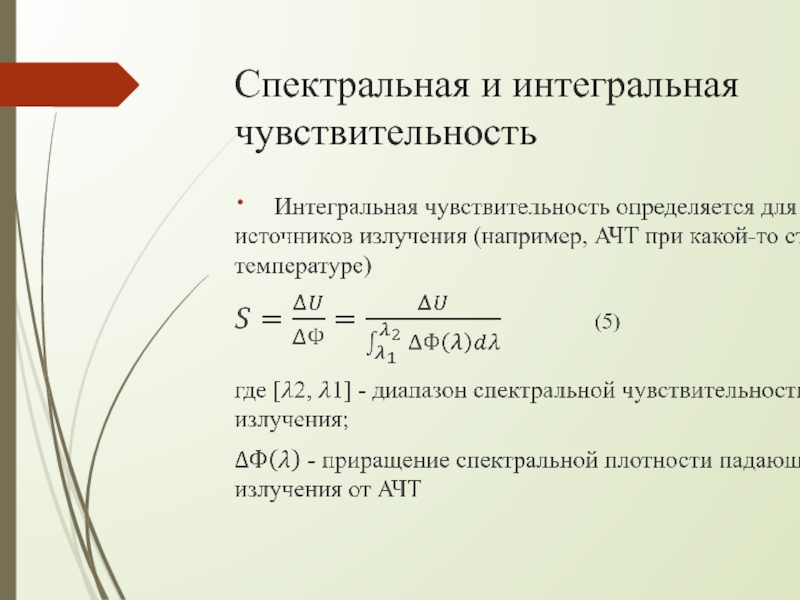

Слайд 5Спектральная и интегральная чувствительность

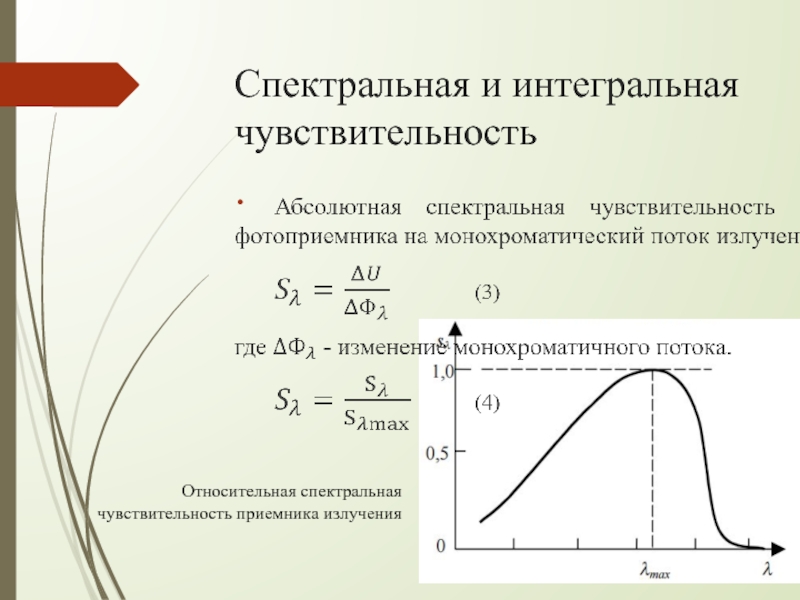

Относительная спектральная чувствительность приемника излучения
Слайд 8Чувствительность
Шумы приемников (Тепловые шумы, генерационно-рекомбинационный шум, дробовой шум, шум типа 1/f,
радиационный шум);
Удельная обнаружительная способность;
Внутреннее сопротивление приемника;
Пороговая чувствительность;
Постоянная времени
Удельная обнаружительная способность;
Внутреннее сопротивление приемника;
Пороговая чувствительность;
Постоянная времени

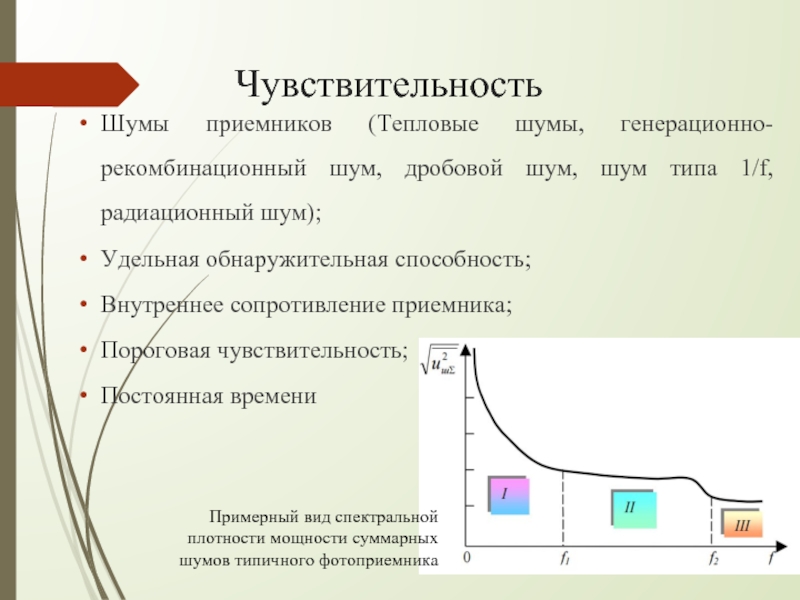

Примерный вид спектральной плотности мощности суммарных шумов типичного фотоприемника

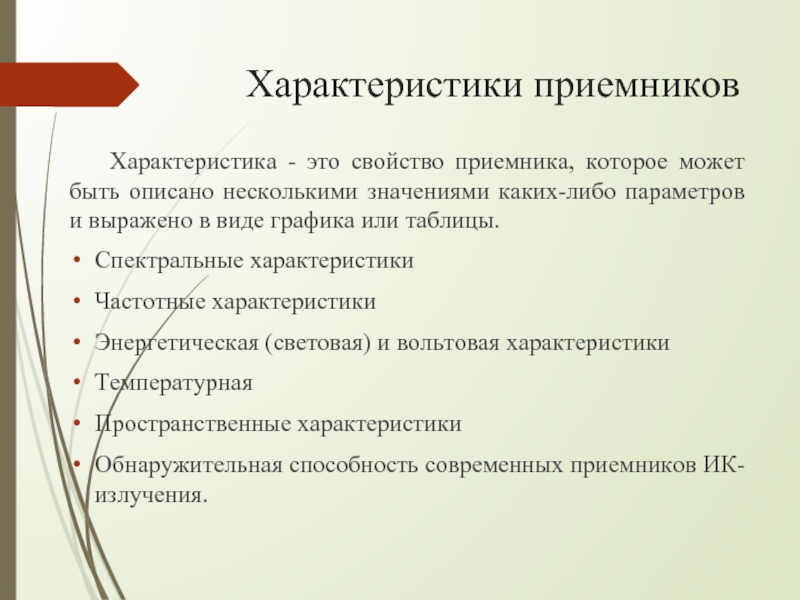

Слайд 9 Характеристики приемников
Характеристика - это свойство приемника, которое может быть описано
несколькими значениями каких-либо параметров и выражено в виде графика или таблицы.
Спектральные характеристики
Частотные характеристики
Энергетическая (световая) и вольтовая характеристики
Температурная
Пространственные характеристики
Обнаружительная способность современных приемников ИК-излучения.
Спектральные характеристики
Частотные характеристики
Энергетическая (световая) и вольтовая характеристики
Температурная
Пространственные характеристики
Обнаружительная способность современных приемников ИК-излучения.
Слайд 10Тест
1. Параметр - это
1)величина, единственное значение которой характеризует определенное свойство
приемника.
2)величина, многочисленное значение которой характеризует определенное свойство приемника.
3)величина, единственное значение которой характеризует определенную зависимость параметров чувствительности.
2)величина, многочисленное значение которой характеризует определенное свойство приемника.
3)величина, единственное значение которой характеризует определенную зависимость параметров чувствительности.
Слайд 11Тест
2. Что подразумевают под чувствительностью или крутизной преобразования приемника излучения?
Отношение изменения
электрического сигнала на его выходе к падающему потоку
Произведение электрического сигнала на его выходе к падающему потоку
Отношение падающего потока к изменению электрического сигнала
Произведение электрического сигнала на его выходе к падающему потоку
Отношение падающего потока к изменению электрического сигнала
Слайд 12Тест
3. Сколько областей спектра шумов выделяют?
1) 2
2) 3
3) 5
4. Какие параметры
могут изменяться на выходе фотоприемника?
Сопротивление и мощность
Мощность и напряжение
Ток и напряжение
Сопротивление и мощность
Мощность и напряжение
Ток и напряжение

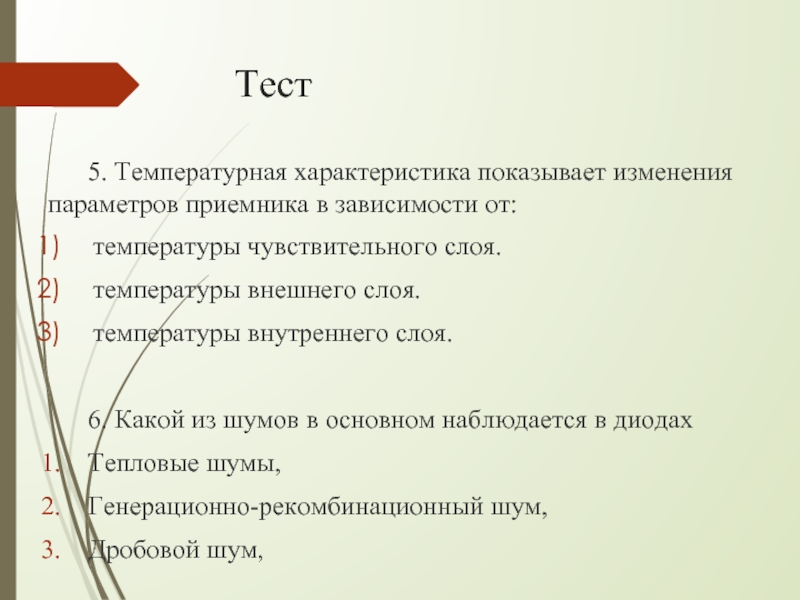

Слайд 13Тест
5. Температурная характеристика показывает изменения параметров приемника в зависимости от:
температуры
чувствительного слоя.
температуры внешнего слоя.
температуры внутреннего слоя.
6. Какой из шумов в основном наблюдается в диодах
Тепловые шумы,
Генерационно-рекомбинационный шум,
Дробовой шум,
температуры внешнего слоя.
температуры внутреннего слоя.
6. Какой из шумов в основном наблюдается в диодах
Тепловые шумы,
Генерационно-рекомбинационный шум,
Дробовой шум,

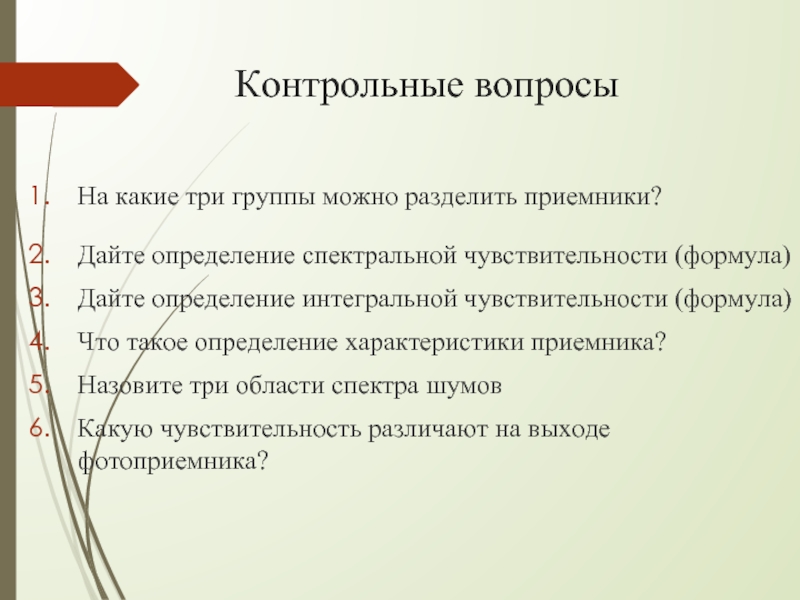

Слайд 15Контрольные вопросы
На какие три группы можно разделить приемники?
Дайте определение спектральной чувствительности
(формула)
Дайте определение интегральной чувствительности (формула)
Что такое определение характеристики приемника?
Назовите три области спектра шумов
Какую чувствительность различают на выходе фотоприемника?
Дайте определение интегральной чувствительности (формула)
Что такое определение характеристики приемника?
Назовите три области спектра шумов
Какую чувствительность различают на выходе фотоприемника?
