Липневич И.В.
- Главная
- Разное
- Дизайн
- Бизнес и предпринимательство
- Аналитика
- Образование
- Развлечения
- Красота и здоровье
- Финансы
- Государство
- Путешествия
- Спорт
- Недвижимость
- Армия
- Графика
- Культурология
- Еда и кулинария
- Лингвистика
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Детские презентации
- Информатика
- История
- Литература
- Маркетинг
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Презентацияянварь 20091 Влияние условий формирования и нанесения самоорганизующихся металл содержащих наноструктурированных пленок из амфифильных молекул. презентация
Содержание
- 1. Презентацияянварь 20091 Влияние условий формирования и нанесения самоорганизующихся металл содержащих наноструктурированных пленок из амфифильных молекул.
- 2. Презентация январь 2009
- 3. Презентация январь 2009
- 4. Презентация январь 2009
- 5. Презентация январь 2009
- 6. Презентация январь 2009
- 7. Презентация январь 2009 Положения, выносимые на защиту
- 8. Презентация январь 2009 Положения, выносимые на защиту
- 9. Презентация январь 2009 Положения, выносимые на защиту
- 10. Презентация январь 2009 Термодинамические исследования металл содержащих
- 11. Презентация январь 2009 Характерная π-S изотерма
- 12. Презентация январь 2009 Реологические исследования
- 13. Презентация январь 2009 Окислительно-восстановительные реакции, происходящие при
- 14. Презентация январь 2009 Изотерма сжатия ДТП
- 15. Презентация январь 2009 Металл содержащий проводящий полимер
- 16. Презентация январь 2009 На рисунке показана структура
- 17. Презентация январь 2009 Возможная структура образующегося редокс-полимера
- 18. Презентация январь 2009
- 19. Презентация январь 2009 ЭЛЕТРОФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- 20. Презентация январь 2009 Модель i –ой
- 21. Презентация январь 2009 Эквивалентная электрическая

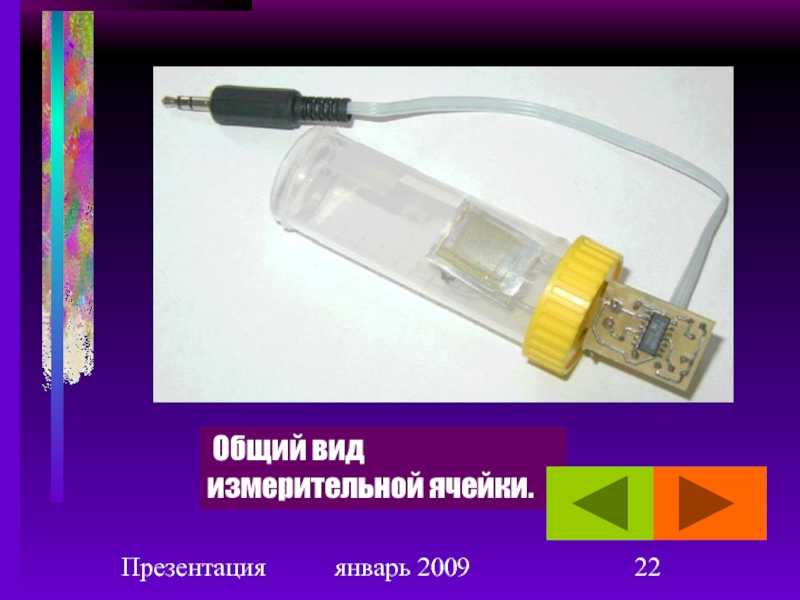

- 22. Презентация январь 2009 Общий вид измерительной ячейки.
- 23. Презентация январь 2009 Емкость С расчитывали по
- 24. Презентация январь 2009
- 25. Презентация январь 2009 Выводы: 1.Термодинамика полученных
- 26. Презентация январь 2009 Выводы: 3.Установлено
- 27. Презентация январь 2009 Выводы: 5.Полученные
- 28. Презентация январь 2009 Спасибо за внимание!
Презентация январь 2009 Актуальность
Использование нанотрубок и ионов металлов в качестве допированного материала приводит к изменению характеристик монослоя. Поэтому исследование свойств
Слайд 1Презентация
январь 2009
Влияние условий формирования и нанесения самоорганизующихся металл содержащих наноструктурированных пленок
из амфифильных молекул на их термодинамические и электрофизические свойства.
Липневич И.В.
Липневич И.В.
Слайд 2Презентация
январь 2009
Актуальность
Использование нанотрубок
и ионов металлов в качестве допированного материала приводит к изменению характеристик монослоя. Поэтому исследование свойств новых нанокомпозитных материалов является актуальной задачей.
Слайд 3Презентация
январь 2009
Цель работы
Определить влияние условий формирования и нанесения самоорганизующихся металл содержащих наноструктурированных пленок из амфифильных молекул на их термодинамические и электрофизические свойства.
Слайд 4Презентация
январь 2009
Задачи
1.Термодинамические исследования металл содержащих нанокомпозитов.
2. Реологические исследования монослоев, получаемых различными способами.
3. Формирование методом Ленгмюра структур, имеющих различный редокс потенциал.
4. Электрофизические измерения монослойных структур.
Слайд 5Презентация
январь 2009
Научная новизна
1.Получены
нанокомпозитные пленки на основе стеариновой кислоты и дитионилпиррола, содержащие ионы переходных металлов.
2.Установлена зависимость редокс потенциала от термодинамических характеристик монослоя.
3.Измеряны электрофизическме характеристики монослоев допированных ионами металла.
Слайд 6Презентация
январь 2009
Практическая значимость
Полученные результаты могут быть использованы для
получения биосенсоров, способных регистрировать иммунный отклик ген-антитело, а также для создания потенциал управляемых микроэлектронных устройств.
Слайд 7Презентация
январь 2009
Положения, выносимые на защиту

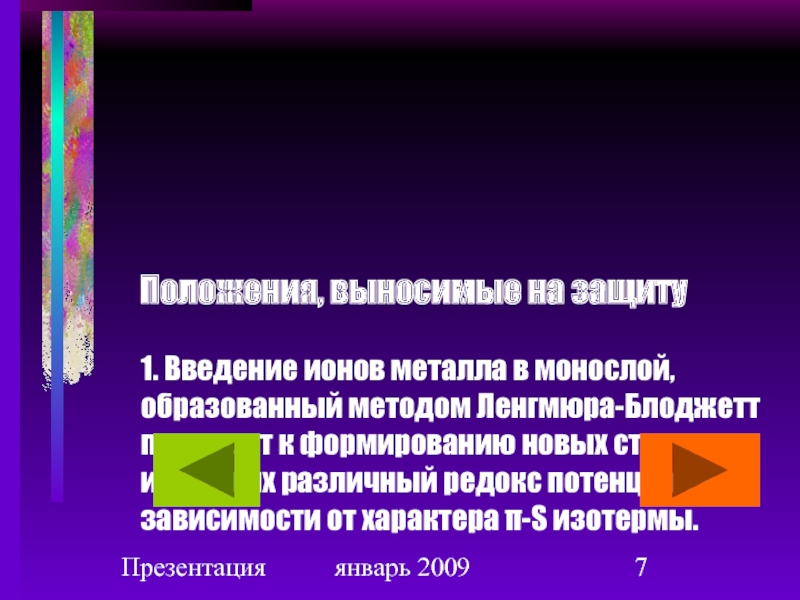

1. Введение ионов металла в монослой, образованный
методом Ленгмюра-Блоджетт приводит к формированию новых структур, имеющих различный редокс потенциал в зависимости от характера π-S изотермы.
Слайд 8Презентация
январь 2009
Положения, выносимые на защиту

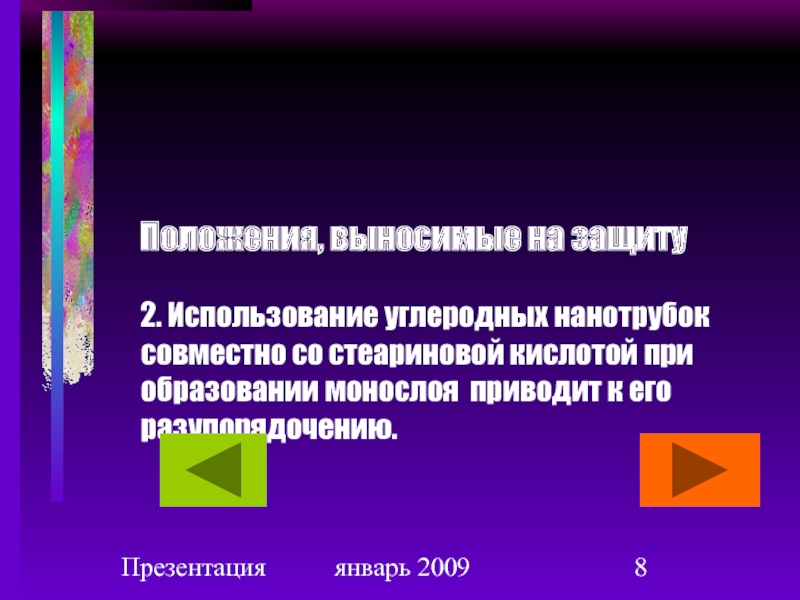

2. Использование углеродных нанотрубок совместно со стеариновой
кислотой при образовании монослоя приводит к его разупорядочению.
Слайд 9Презентация
январь 2009
Положения, выносимые на защиту
3.Наведенный заряд в монослойных пленках, рассчитанный по
данным электрофизических измерении коррелирует с валентными состояниями иона металла.
Слайд 10Презентация
январь 2009
Термодинамические исследования металл содержащих нанокомпозитов.
Давление монослоя на баръер, создаваемое в
ванне Ленгмюра равно разности поверхностных натяжений чистой субфазыσ0 и субфазы σ, содержащей на поверхности монослой из амфифильных молекул,
π= σ0- σ
Слайд 12Презентация
январь 2009
Реологические исследования
Проанализированы изотермы получаемых монослоев стеариновой кислоты совместно
с нанотрубками. Для фазы кристаллического состояния по формуле:
χ=-Δπ/ΔlnA,
где -Δπ - изменение давления монослоя, ΔlnA - относительное изменение площади ванны Ленгмюра, получены значения модуля сжатия χ данных монослоев.
Показано влияние углеродных нанотрубок на жесткость монослоя.
Слайд 13Презентация
январь 2009
Окислительно-восстановительные реакции, происходящие при формировании дитионилпирольных монослоев с атомами металла.

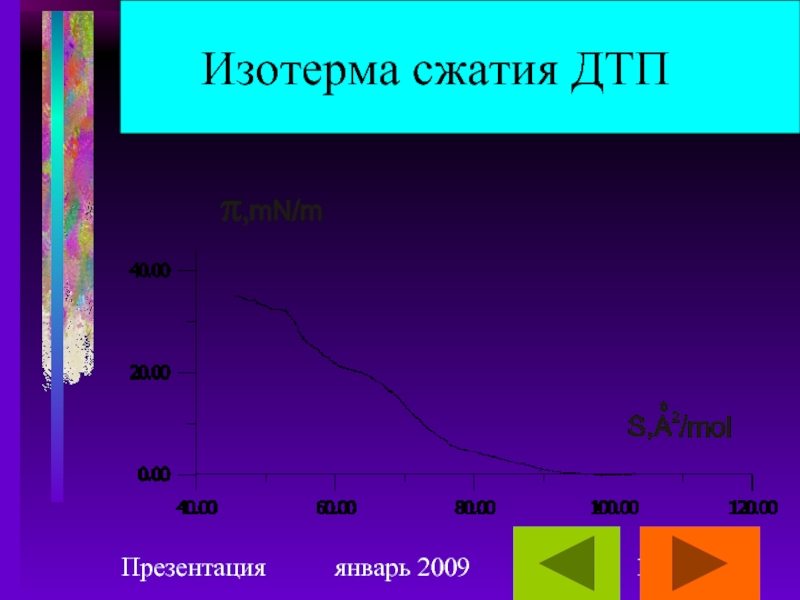

При формировании монослоя на границе жидкость /газ получены изотермы сжатия амфифильного олигомера дитиенилпиррола (ДTП) на поверхности субфазы, состоящей из водного раствора Fe(NO3)3
подкисленного до pH=1.69 соляной кислотой при температуре 170С. Посадочная площадка на одну молекулу составила 65,22 A2/молекулу.
Слайд 16Презентация
январь 2009

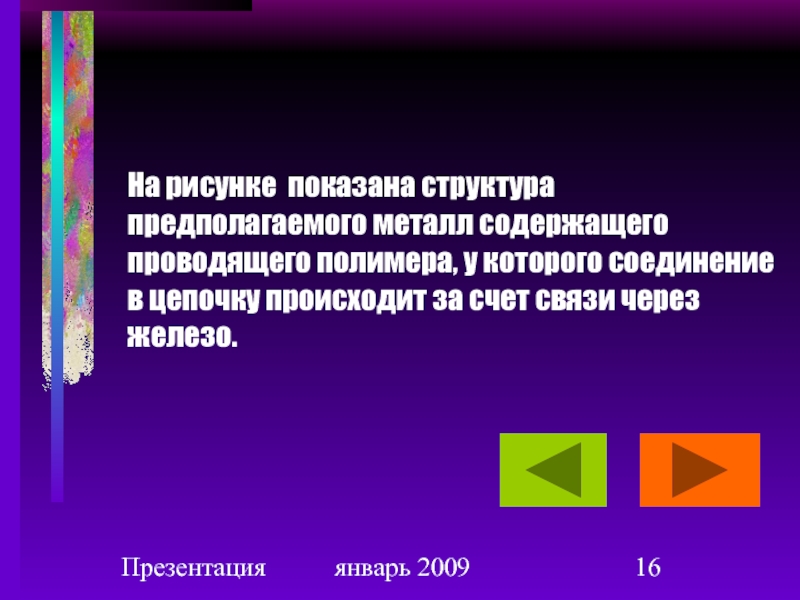

На рисунке показана структура предполагаемого металл содержащего проводящего полимера, у
которого соединение в цепочку происходит за счет связи через железо.
Слайд 17Презентация
январь 2009

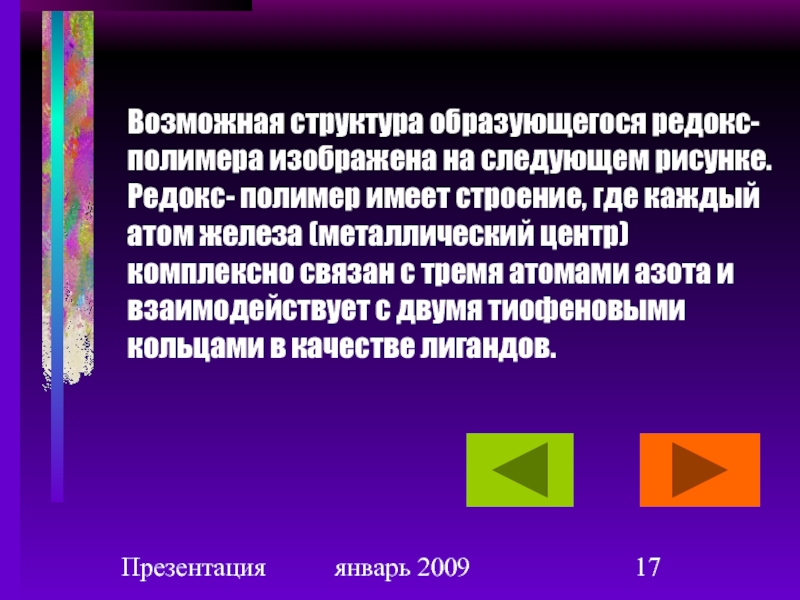

Возможная структура образующегося редокс-полимера изображена на следующем рисунке. Редокс- полимер
имеет строение, где каждый атом железа (металлический центр) комплексно связан с тремя атомами азота и взаимодействует с двумя тиофеновыми кольцами в качестве лигандов.
Слайд 19Презентация
январь 2009
ЭЛЕТРОФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ И РАСЧЕТ
Для оценки изменения электрофизических свойств
наноструктурированных пленок использован метод электрических эквивалентных схем емкостного сенсора с пленкой.
Слайд 20Презентация
январь 2009
Модель i –ой электрической емкости
“открытого типа” с двумя нанесенными
на его
поверхность монослоями
поверхность монослоями
Слайд 21Презентация
январь 2009
Эквивалентная электрическая схема
i –ой электрической емкости
“открытого типа”
.
Слайд 23Презентация
январь 2009
Емкость С расчитывали по формуле:
С=1/2πRν
где R – сопротивление, ν - частота.
Наведенный заряд равен разности емкостей пустого датчика и датчика с пятью монослоями в той или иной среде (воздух, вода).
Слайд 24Презентация
январь 2009
Заключение
1.В процессе формирования
ЛБ - пленки происходят структурные изменения, влияющие на электрофизические свойства.
2.Показано , что смена зарядового состояния переходного металла получаемых комплексов взаимосвязана с фазовым переходом на π-Ѕ изотерме.
Слайд 25Презентация
январь 2009
Выводы:
1.Термодинамика полученных изотерм показала, что использование субфазы с ионами металла
приводит к увеличению посадочной площадки применяемых амфифильных молекул.
2.Определено изменение валентного состояния атомов металла, находящегося в монослойной пленке, при поджатии баръера.
Слайд 26Презентация
январь 2009
Выводы:

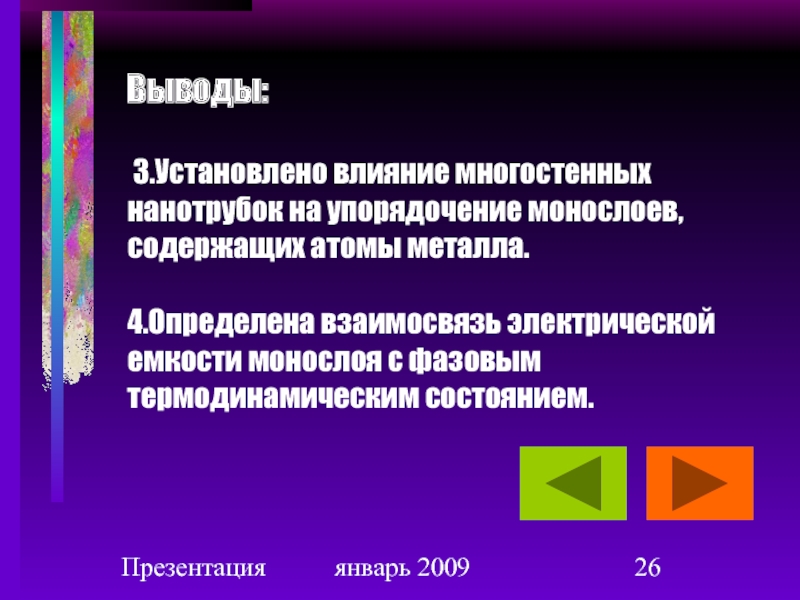

3.Установлено влияние многостенных нанотрубок на упорядочение монослоев, содержащих атомы
металла.
4.Определена взаимосвязь электрической емкости монослоя с фазовым термодинамическим состоянием.
Слайд 27Презентация
январь 2009
Выводы:

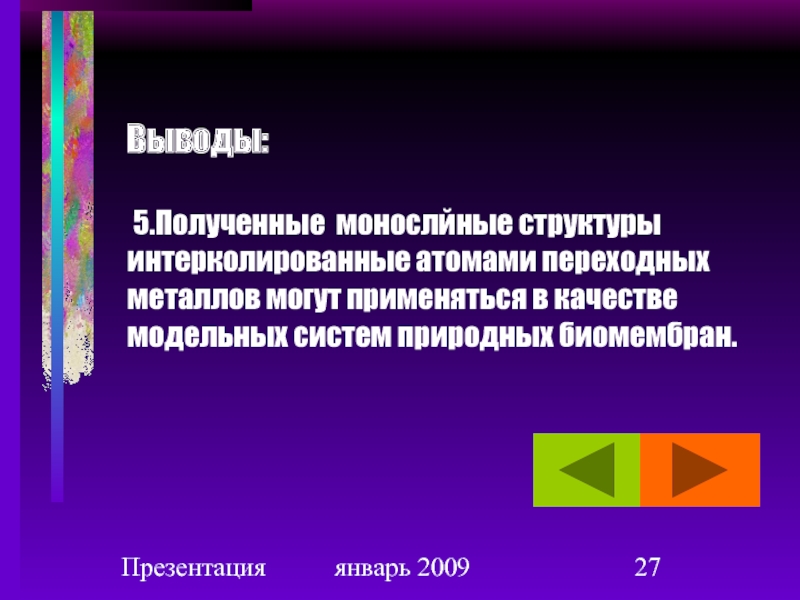

5.Полученные монослйные структуры интерколированные атомами переходных металлов могут применяться
в качестве модельных систем природных биомембран.
