плугами-лущильниками, які випускає ВАТ “Кам’янець-Подільськсільмаш” (ПЛ–4–30). Для виконання оранки на середню глибину (16 .24 см) перевагу слід надавати плугам загального призначення (ПМУ–5–40, ПНУ–8–40 ), і зокрема обертовим (ПО–3–40, ПНО–5–40).

корпусів, 30 - ширина захвату одного корпусу, см) призначений для обробки грунту на глибину 12 - 22 сантиметри під культури 1 технологічної групи.

Агрегатується з тракторами тягового класу 1,4. Його можна використовувати як для основного обробітку грунту, так і для допоміжного - при лемішні лущении в процесі боротьби з багаторічними бур'янами.

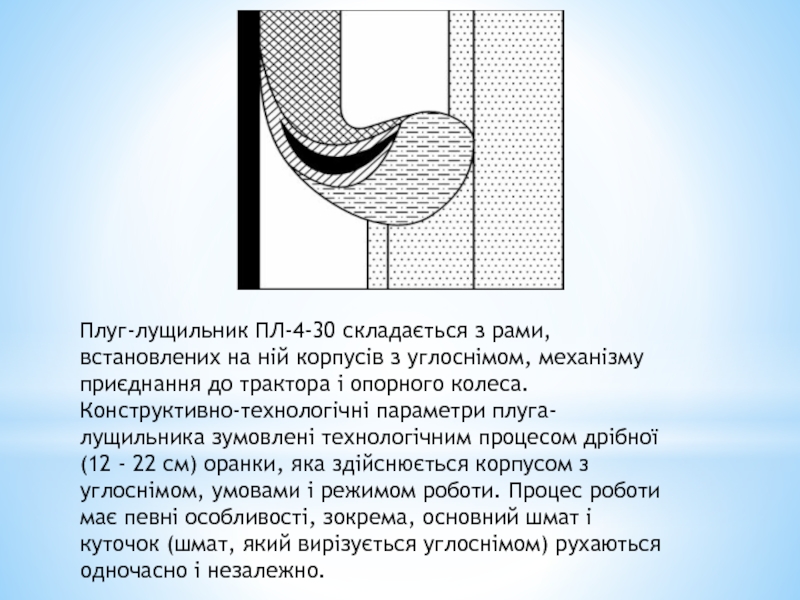

механізму приєднання до трактора і опорного колеса. Конструктивно-технологічні параметри плуга-лущильника зумовлені технологічним процесом дрібної (12 - 22 см) оранки, яка здійснюється корпусом з углоснімом, умовами і режимом роботи. Процес роботи має певні особливості, зокрема, основний шмат і куточок (шмат, який вирізується углоснімом) рухаються одночасно і незалежно.

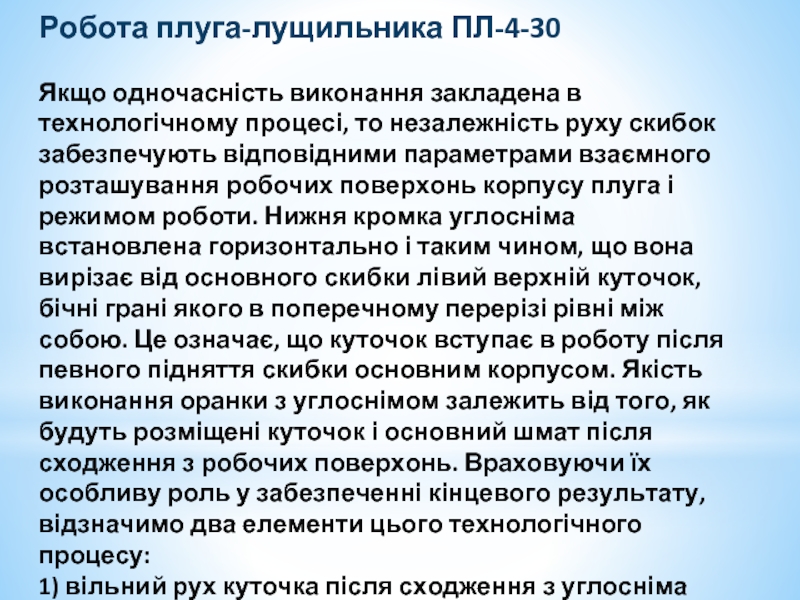

руху скибок забезпечують відповідними параметрами взаємного розташування робочих поверхонь корпусу плуга і режимом роботи. Нижня кромка углосніма встановлена ​​горизонтально і таким чином, що вона вирізає від основного скибки лівий верхній куточок, бічні грані якого в поперечному перерізі рівні між собою. Це означає, що куточок вступає в роботу після певного підняття скибки основним корпусом. Якість виконання оранки з углоснімом залежить від того, як будуть розміщені куточок і основний шмат після сходження з робочих поверхонь. Враховуючи їх особливу роль у забезпеченні кінцевого результату, відзначимо два елементи цього технологічного процесу:
1) вільний рух куточка після сходження з углосніма
2) остаточне рух основного скибки після сходу з крила полки.

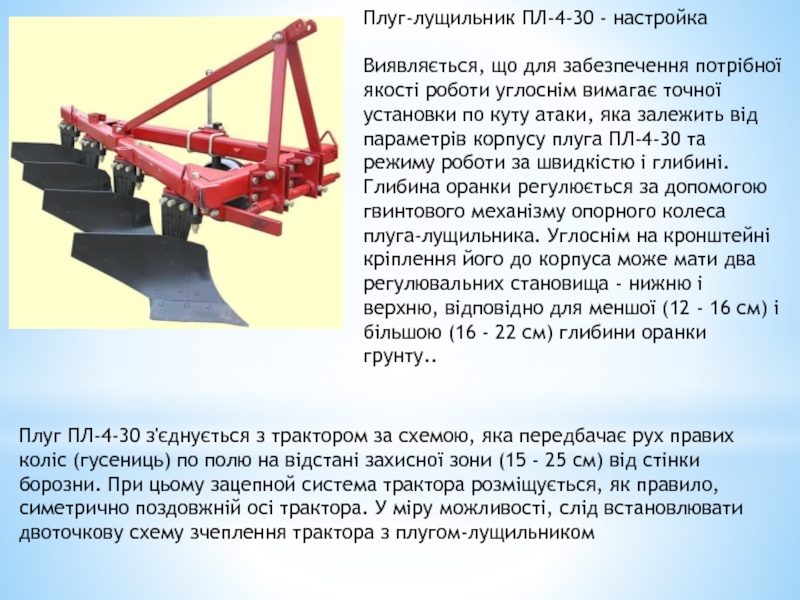

вимагає точної установки по куту атаки, яка залежить від параметрів корпусу плуга ПЛ-4-30 та режиму роботи за швидкістю і глибині. Глибина оранки регулюється за допомогою гвинтового механізму опорного колеса плуга-лущильника. Углоснім на кронштейні кріплення його до корпуса може мати два регулювальних становища - нижню і верхню, відповідно для меншої (12 - 16 см) і більшою (16 - 22 см) глибини оранки грунту..

Плуг ПЛ-4-30 з'єднується з трактором за схемою, яка передбачає рух правих коліс (гусениць) по полю на відстані захисної зони (15 - 25 см) від стінки борозни. При цьому зацепной система трактора розміщується, як правило, симетрично поздовжній осі трактора. У міру можливості, слід встановлювати двоточкову схему зчеплення трактора з плугом-лущильником

4,5 - ширина захвату, м ) призначений для основного і передпосівного суцільного розпушування грунту на глибину до 16 сантиметрів. Робоча швидкість до 2,4 м / с. Агрегатується з тракторами тягового класу 3.

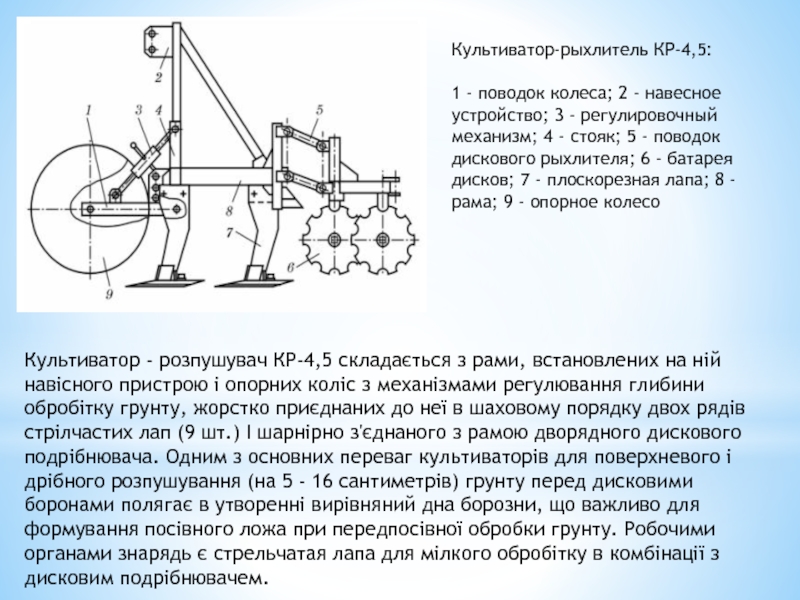

регулировочный механизм; 4 - стояк; 5 - поводок дискового рыхлителя; 6 - батарея дисков; 7 - плоскорезная лапа; 8 - рама; 9 - опорное колесо


Культиватор - розпушувач КР-4,5 складається з рами, встановлених на ній навісного пристрою і опорних коліс з механізмами регулювання глибини обробітку грунту, жорстко приєднаних до неї в шаховому порядку двох рядів стрілчастих лап (9 шт.) І шарнірно з'єднаного з рамою дворядного дискового подрібнювача. Одним з основних переваг культиваторів для поверхневого і дрібного розпушування (на 5 - 16 сантиметрів) грунту перед дисковими боронами полягає в утворенні вирівняний дна борозни, що важливо для формування посівного ложа при передпосівної обробки грунту. Робочими органами знарядь є стрельчатая лапа для мілкого обробітку в комбінації з дисковим подрібнювачем.

обробки на глибину 5 - 8 сантиметрів стабілізаторами глибини обробітку є стрілчасті лапи. Культиватор КР-4,5 працює на засмічених полях, а також за попередньо обробленому агрофону (оранці або розпушена), в умовах підвищеної вологості і на пересушені грунтах. У разі роботи на попередньо рихлящімі фонах, в процесі виконання заключних операцій перед сівбою до дискового подрібнювача приєднують зубові борони.
