Повышение энергоэффективности сталеплавильного процесса в электродуговых сталеплавильных печах за счет применения жидкого чугуна презентация
Содержание
- 1. Повышение энергоэффективности сталеплавильного процесса в электродуговых сталеплавильных печах за счет применения жидкого чугуна

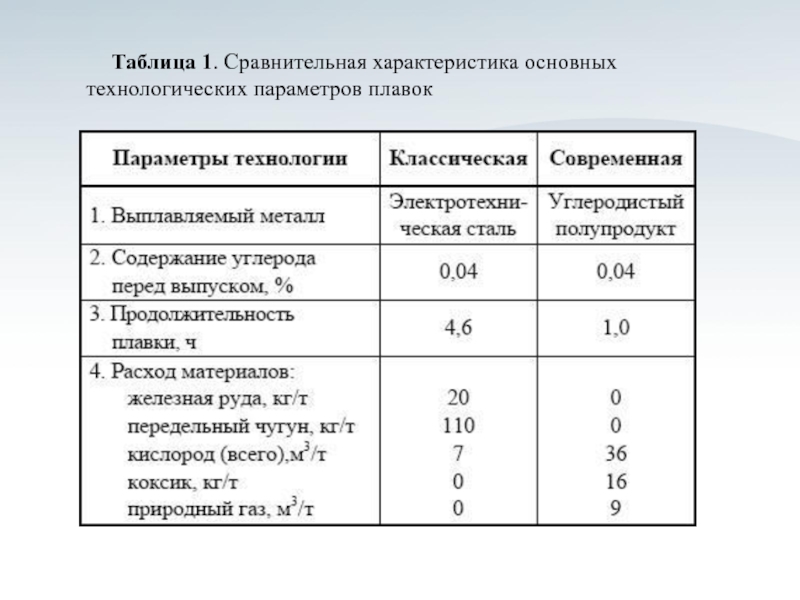

- 2. Таблица 1. Сравнительная характеристика основных технологических параметров плавок
- 3. Таблица 2. Упрощенный энергетический баланс
- 4. Таблица 3. Сравнительная характеристика плавок в ДСП
- 5. Таблица 4. Затраты на выплавку полупродукта с применением жидкого чугуна в шихте 165-т ДСП
- 6. Известны следующие технологические варианты заливки
- 7. Энергетический баланс плавки стали в ДСП также можно обеспечить за счет:
- 8. Выводы Применение в завалку электропечи жидкого чугуна
Таблица 1. Сравнительная характеристика основных технологических параметров плавок
Слайд 1Повышение энергоэффективности сталеплавильного процесса в электродуговых сталеплавильных печах за счет применения
жидкого чугуна.

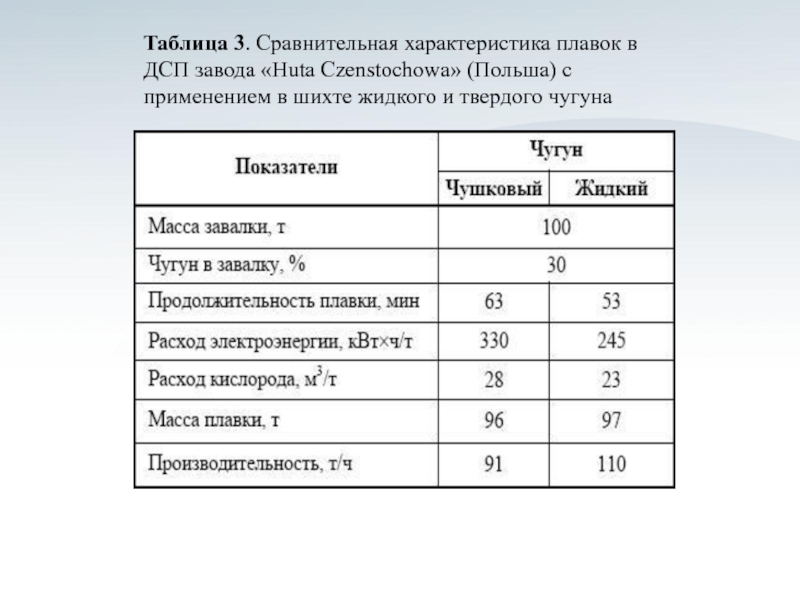

Слайд 4Таблица 3. Сравнительная характеристика плавок в ДСП завода «Huta Czenstochowa» (Польша)
с применением в шихте жидкого и твердого чугуна
Слайд 6
Известны следующие технологические варианты заливки жидкого чугуна:
заливка жидкого чугуна с последующей
завалкой лома;
порционная заливка сверху после проплавления центральной части шихты и образования жидкой ванны;
заливка чугуна через рабочее окно с помощью переносного желоба;
технология заливки чугуна в период работы печи с использованием стационарного бокового желоба, установленного в кожухе ДСП.
порционная заливка сверху после проплавления центральной части шихты и образования жидкой ванны;
заливка чугуна через рабочее окно с помощью переносного желоба;
технология заливки чугуна в период работы печи с использованием стационарного бокового желоба, установленного в кожухе ДСП.
Слайд 7
Энергетический баланс плавки стали в ДСП также можно обеспечить за счет:
энергии высокотемпературных источников тепла;
топливно-кислородных горелок;
химической энергии;
пневматического
перемешивания ванны в ДСП;
стального лома;
металлизованного сырья.
стального лома;
металлизованного сырья.
Слайд 8 Выводы
Применение в завалку электропечи жидкого чугуна энергетически выгодно из-за выделения дополнительной
химической энергии и ввода в ванну физического тепла.
Высокая производительность электропечи достигается при обеспечении высокой скорости нагрева, обезуглероживания расплава и организации надежной системы удаления шлака.
Заливка жидкого чугуна позволяет существенно увеличить степень использования объема ванны и производительность.
Суммарный вклад 1% жидкого чугуна в тепловой баланс плавки составляет примерно 4,3 кВт*ч/т.
Технология электроплавки стали массового сортамента с целью минимизации издержек, как правило, предусматривает загрузку в электропечь 100% стального лома.
Высокая производительность электропечи достигается при обеспечении высокой скорости нагрева, обезуглероживания расплава и организации надежной системы удаления шлака.
Заливка жидкого чугуна позволяет существенно увеличить степень использования объема ванны и производительность.
Суммарный вклад 1% жидкого чугуна в тепловой баланс плавки составляет примерно 4,3 кВт*ч/т.
Технология электроплавки стали массового сортамента с целью минимизации издержек, как правило, предусматривает загрузку в электропечь 100% стального лома.
