Последние тенденции в автопромышленности и прогнозы на будущее презентация
Содержание
- 1. Последние тенденции в автопромышленности и прогнозы на будущее
- 2. 07/30/2019 Содержание Положение мировой автопромышленности
- 3. 07/30/2019 Мировое производство автомобилей Source: CSM worldwide
- 4. 07/30/2019 Мировое производство автомобилей Источник: CSM worldwide
- 5. 07/30/2019 Производство автомобилей в Северной и Южной
- 6. 07/30/2019 Производство автомобилей в Европе
- 7. 07/30/2019 Производство автомобилей в Азии Источник: CSM worldwide

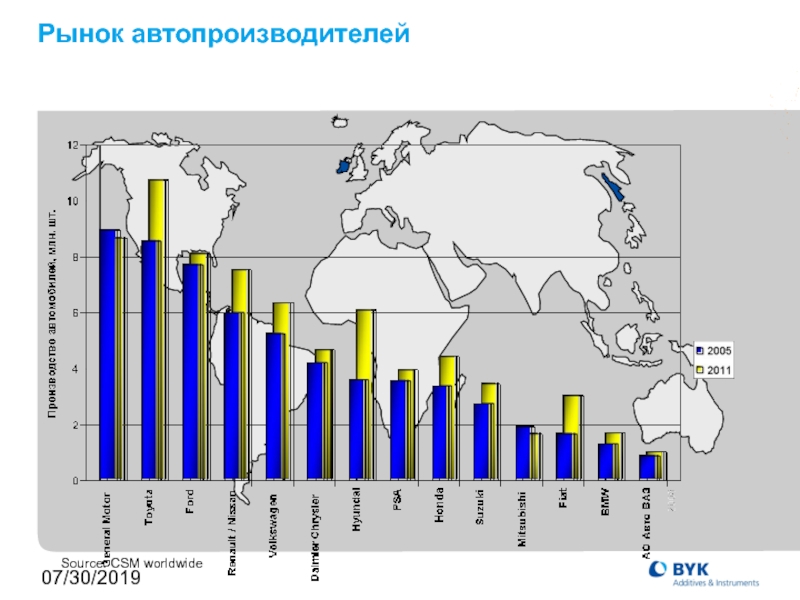

- 8. 07/30/2019 Рынок автопроизводителей Source: CSM worldwide
- 9. 07/30/2019 Рынок автопроизводителей Source: CSM worldwide
- 10. 07/30/2019 Кто кому принадлежит?
- 11. 07/30/2019 Кто кому принадлежит?
- 12. 07/30/2019 Используемые ЛКМ технологии антикоррозионные
- 13. 07/30/2019 Использование праймеров в Европе
- 14. 07/30/2019 Использование праймеров в мире Данные 2004 г.
- 15. 07/30/2019 Использование базисных эмалей в Европе
- 16. 07/30/2019 Использование базисных эмалей в мире Данные 2004 г.
- 17. 07/30/2019 Использование базисных эмалей в мире
- 18. 07/30/2019 Использование прозрачного лака в Европе
- 19. 07/30/2019 Обоснование применения новых покрасочных технологий
- 20. 07/30/2019 Затраты на производство автомобиля среднего класса Источник: McKinsey/PTW-HAWK-Survey 2006
- 21. 07/30/2019 грунт печь для грунта
- 22. 07/30/2019 Типовой технологический процесс покраски
- 23. 07/30/2019 Технология: 3 слоя покрытий, 1
- 24. 07/30/2019 Уменьшение количества праймера = отсутствие новых идей
- 25. 07/30/2019
- 26. 07/30/2019
- 27. 07/30/2019 Новые технологии покраски Color Pro

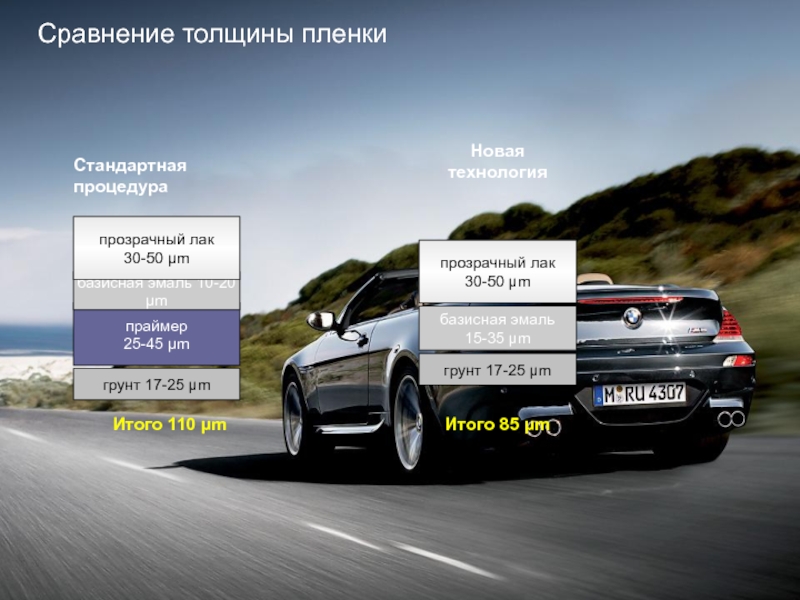

- 28. 07/30/2019 Сравнение толщины пленки Итого 110 µm Итого 85 µm
- 29. 07/30/2019 Использование новых покрасочных технологий 3
- 30. 07/30/2019 Альтернативные технологии предварительно окрашенный
- 31. 07/30/2019 Техника пленочной покраски УФ-прозрачный слой
- 32. 07/30/2019 Тенденции развития покрасочного оборудования ESTA-механизм ESTA-робот Ручная покраска
- 33. 07/30/2019 Тенденции развития покрасочного оборудования ESTA-механизм ESTA-робот Ручная покраска
- 34. 07/30/2019 Тенденции развития покрасочного оборудования Источник:
- 35. 07/30/2019 Покраска внутренних поверхностей Доля рынка
- 36. 07/30/2019 Колокол с контролируемым радиусом полусферы Источник:
- 37. 07/30/2019 Покраска внутренних поверхностей Ручная покраска
- 38. 07/30/2019 Покраска внутренних поверхностей Доля рынка
- 39. 07/30/2019 Загрязнение окружающей среды
- 40. 07/30/2019 V Летучие O Органические C
- 41. 07/30/2019 Летучие органические вещества: изменения Различные
- 42. 07/30/2019 Эмиссия конвейерных автоэмалей Источник: DuPont, Wuppertal
- 43. 07/30/2019 Эмиссия конвейерных автоэмалей Источник: DuPont, Wuppertal
- 44. 07/30/2019 Директива Европейского Союза 2004 /

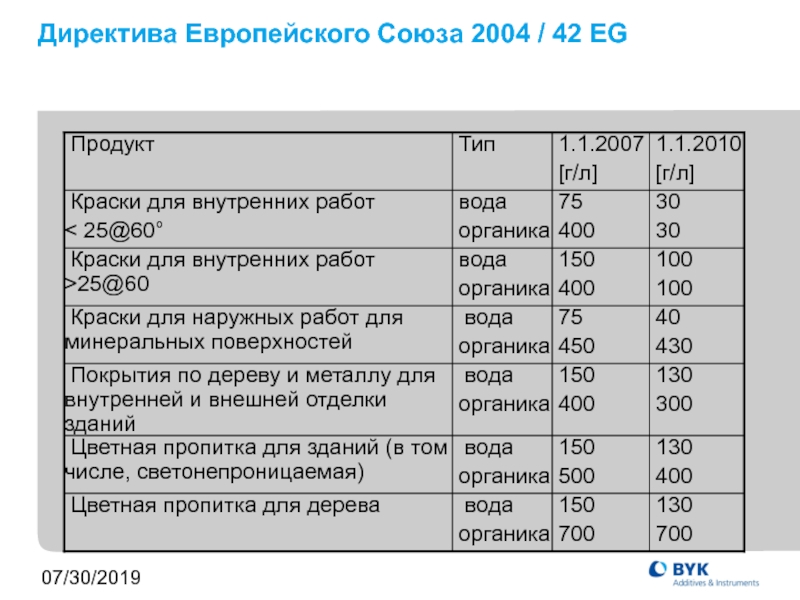

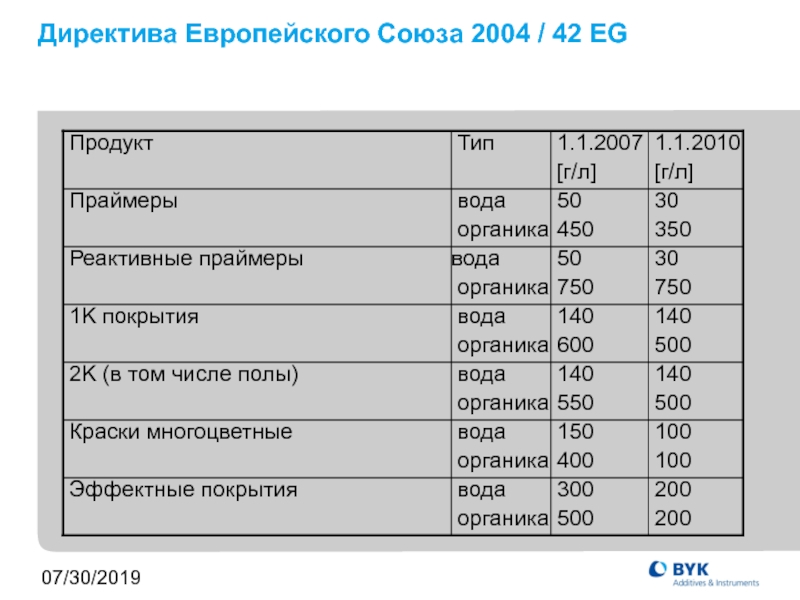

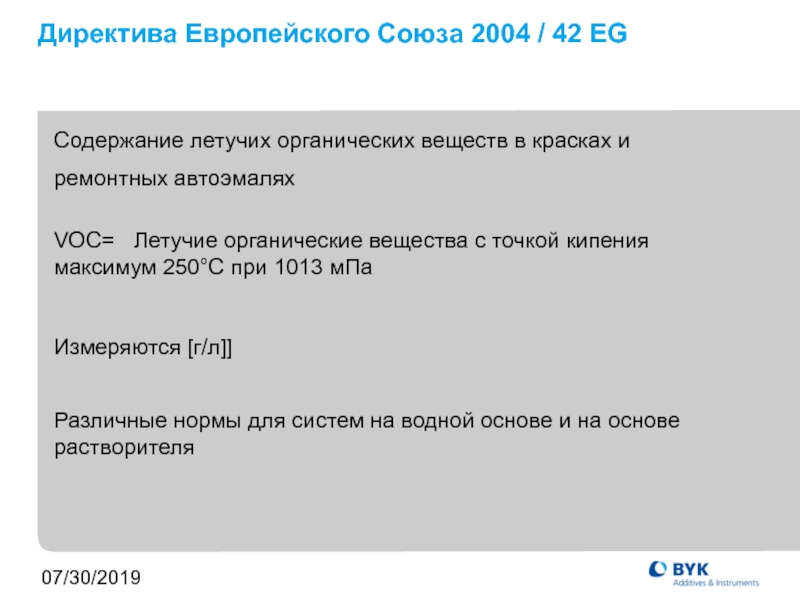

- 45. 07/30/2019 Директива Европейского Союза 2004 / 42 EG
- 46. 07/30/2019 Директива Европейского Союза 2004 / 42 EG

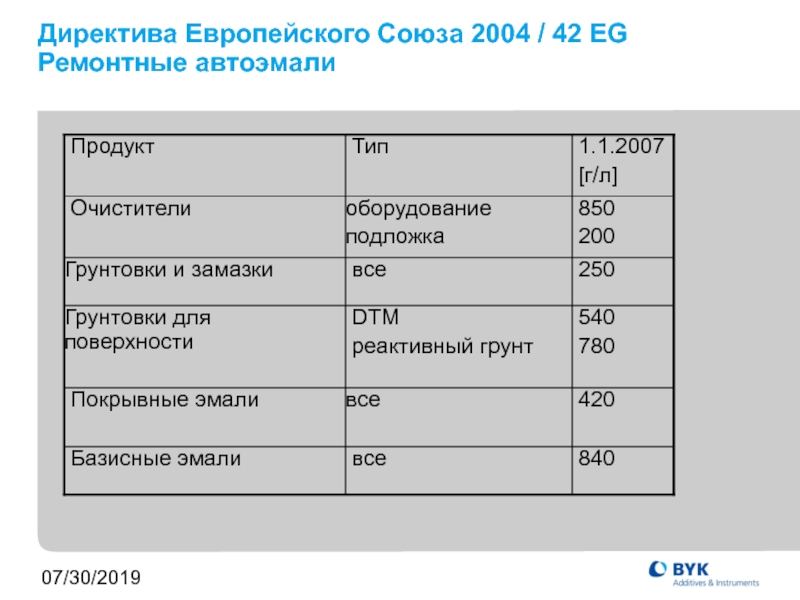

- 47. 07/30/2019 Директива Европейского Союза 2004 / 42 EG Ремонтные автоэмали

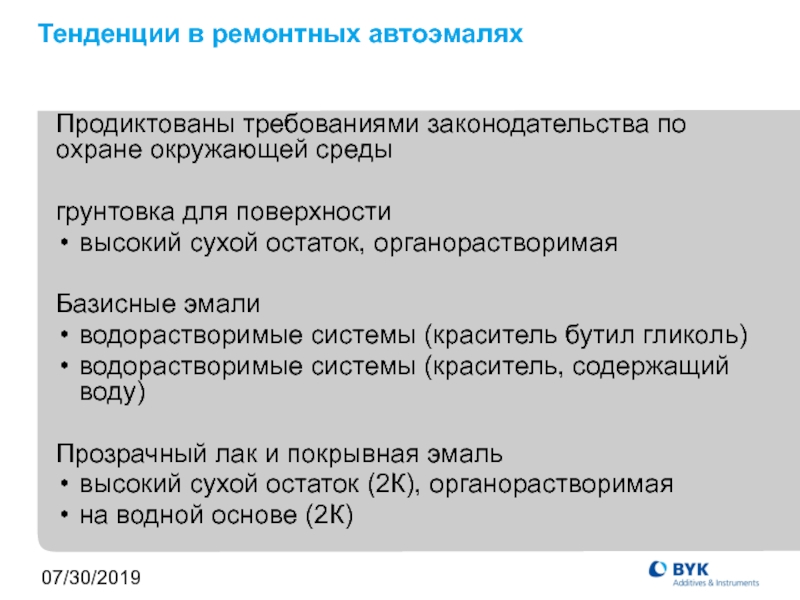

- 48. 07/30/2019 Тенденции в ремонтных автоэмалях Продиктованы
- 49. 07/30/2019 Запомните Системы на
Слайд 207/30/2019

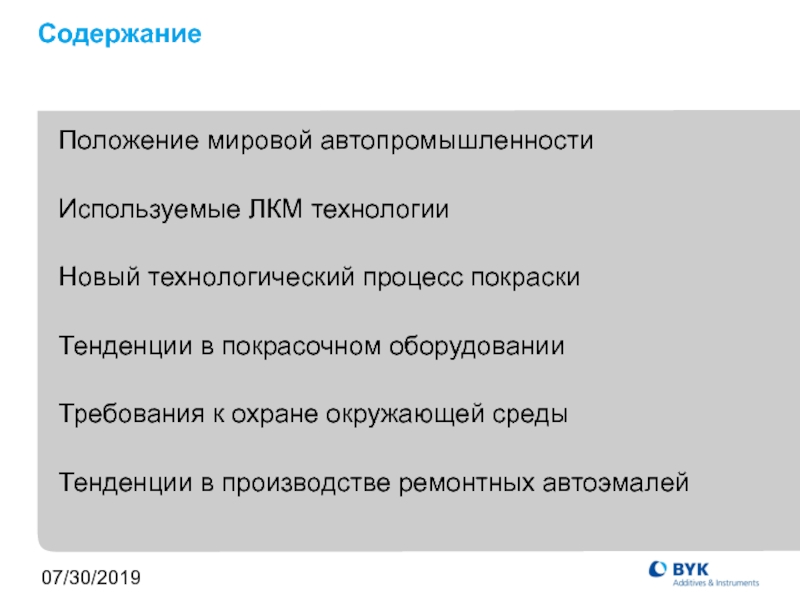

Содержание
Положение мировой автопромышленности
Используемые ЛКМ технологии
Новый технологический процесс покраски
Тенденции в покрасочном оборудовании
Требования
Тенденции в производстве ремонтных автоэмалей
Слайд 1007/30/2019

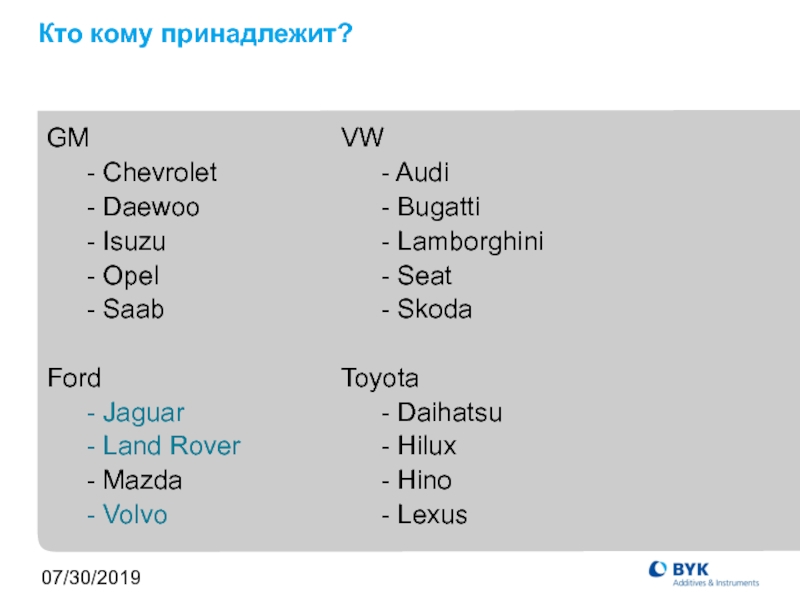

Кто кому принадлежит?
GM
- Chevrolet
- Daewoo
- Isuzu
- Opel
- Saab
Ford
- Jaguar
- Land
- Mazda
- Volvo
VW
- Audi
- Bugatti
- Lamborghini
- Seat
- Skoda
Toyota
- Daihatsu
- Hilux
- Hino
- Lexus
Слайд 1107/30/2019
Кто кому принадлежит?
Daimler Chrysler
- Chrysler
- Dodge
- Daimler Benz
- Smart
Fiat
- Alfa Romeo
-
- Lancia
- Maserati
Renault
- Dacia
- Nissan
BMW
- Mini
- RR
PSA
- Citroen
- Peugeot
Слайд 1207/30/2019
Используемые ЛКМ технологии
антикоррозионные грунты (метод электростатического осаждения)
праймеры (шпатлевки)
базисная эмаль
прозрачный лак
Слайд 1307/30/2019
Использование праймеров в Европе
Источник: Dürr, Stuttgart 2004
Использование праймеров с пониженным содержанием
Италия, Испания, Португалия
Великобритания
Франция, Бельгия, Нидерланды
Германия
Польша, Словакия, Чехия
Страна
Покрашено в год (прибл.)
Краска с пониженным содержанием растворителей
Краска с растворителями
Количество производств
Слайд 1507/30/2019

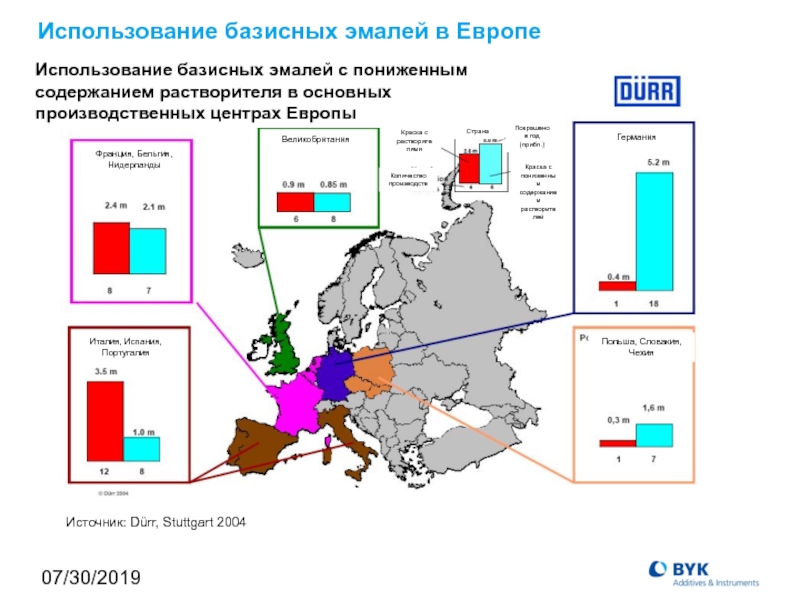

Использование базисных эмалей в Европе
Источник: Dürr, Stuttgart 2004
Использование базисных эмалей с
Италия, Испания, Португалия
Великобритания
Франция, Бельгия, Нидерланды
Германия
Польша, Словакия, Чехия
Страна
Покрашено в год (прибл.)
Краска с пониженным содержанием растворителей
Краска с растворителями
Количество производств
Слайд 1707/30/2019
Использование базисных эмалей в мире
Источник: DuPont, Wuppertal 2004
Переход от органорастворимых к
Германия
Зап. Европа
США
Япония
Слайд 1907/30/2019
Обоснование применения новых покрасочных технологий
Требования охраны окружающей среды / законодательства в
Имидж
Сокращение затрат
электроэнергии на сушильные камеры
расходов на краску
снижение инвестиционных затрат
требуется меньше места для покрасочных помещений
сокращение количества оборудования
Слайд 2007/30/2019
Затраты на производство автомобиля среднего класса
Источник: McKinsey/PTW-HAWK-Survey 2006
Слайд 2107/30/2019
грунт
печь для грунта
ванна
праймер
печь для праймера
печь для прозрачного лака
прозрачный лак
140 °C ESTA 80°C ESTA + пневмо
сушка базисной эмали
базисная эмаль
Типовой технологический процесс покраски
Слайд 2207/30/2019
Типовой технологический процесс покраски
грунт
печь для грунта
ванна
праймер
печь для праймера
печь для прозрачного лака
прозрачный лак
140 °C ESTA 80°C ESTA + пневмо
сушка базисной эмали
базисная эмаль
Слайд 2307/30/2019
Технология: 3 слоя покрытий, 1 сушка в печи – органорастворимая основа
bath ~170 ° C ESTA ESTA + Pneu
Primer sufacer
Clear coat oven
Clear coat
140 °C ESTA
Base Coat
CED
CED oven
Преимущества
уменьшение энергозатрат
сокращение площадей
Недостатки
высокая эмиссия растворителя
посредственный розлив
ванна
печь для грунта
праймер
базисная эмаль
печь для прозрачного лака
прозрачный лак
Слайд 2507/30/2019
bath
2 K Base coat
(+ Hardener)
140 °C ESTA

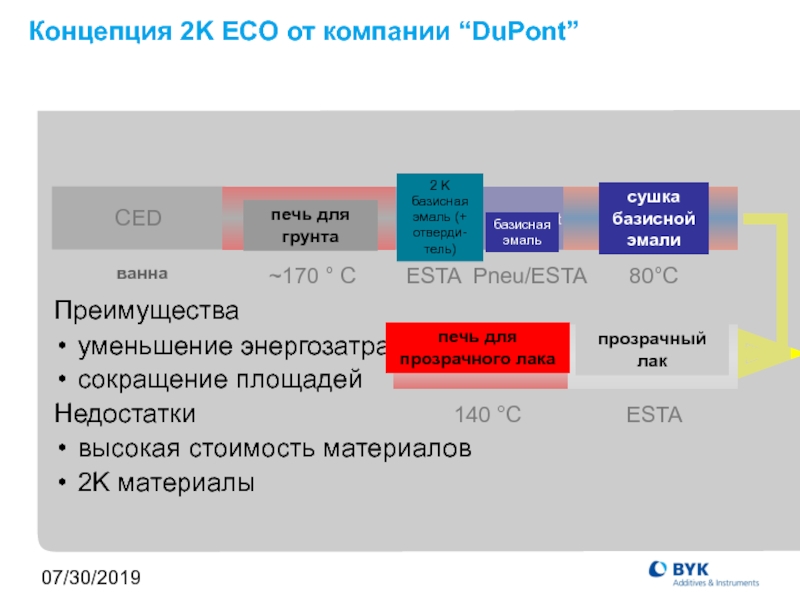

Концепция 2K ECO от компании “DuPont”
Base Coat
Clear coat
Clear coat oven
Base coat
drying
CED
CED oven
Преимущества
уменьшение энергозатрат
сокращение площадей
Недостатки
высокая стоимость материалов
2K материалы
печь для грунта
2 K базисная эмаль (+ отверди-тель)
базисная эмаль
сушка базисной эмали
печь для прозрачного лака
прозрачный лак
ванна
Слайд 2607/30/2019
bath
BC 1
140 °C ESTA
Комплексный процесс покраски (IPP)
BC 2
Clear coat
Clear coat oven
Base coat
drying
CED
CED oven
Преимущества
уменьшение энергозатрат
сокращение площадей
Недостатки
не защищает от ультрафиолета
дефекты поверхности
печь для грунта
сушка базисной эмали
печь для прозрачного лака
прозрачный лак
ванна
базисная эмаль 2
базисная эмаль 1
Слайд 2707/30/2019

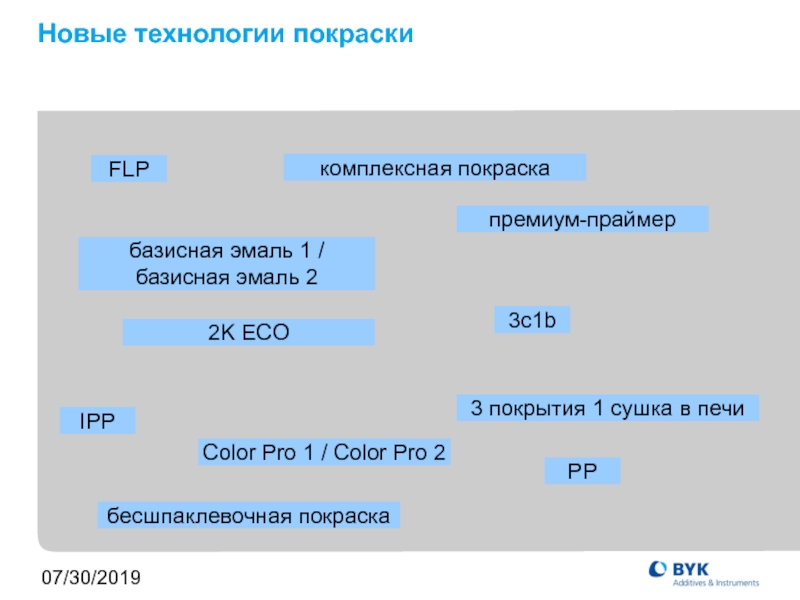

Новые технологии покраски
Color Pro 1 / Color Pro 2
базисная эмаль 1
комплексная покраска
премиум-праймер
PP
IPP
FLP
2K ECO
3 покрытия 1 сушка в печи
3c1b
бесшпаклевочная покраска
Слайд 2907/30/2019

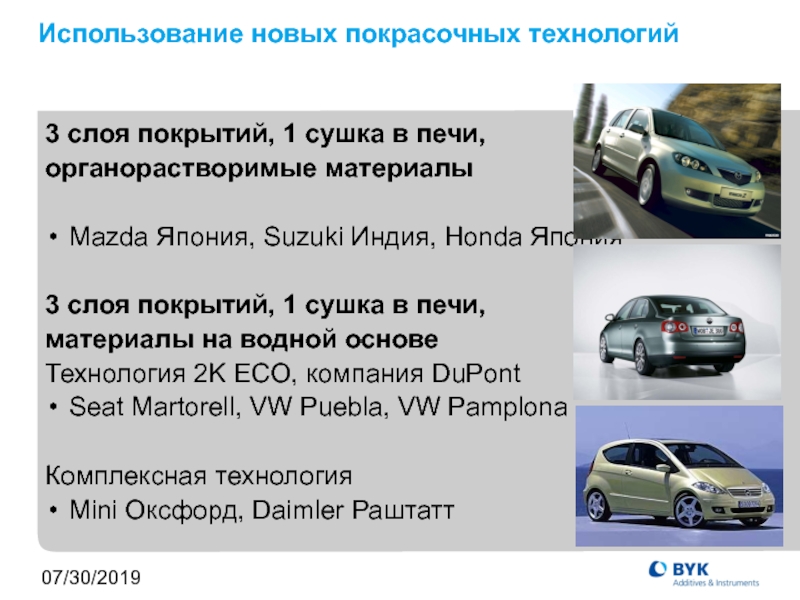

Использование новых покрасочных технологий
3 слоя покрытий, 1 сушка в печи,
органорастворимые
Mazda Япония, Suzuki Индия, Honda Япония
3 слоя покрытий, 1 сушка в печи,
материалы на водной основе
Технология 2K ECO, компания DuPont
Seat Маrtorell, VW Puebla, VW Pamplona
Комплексная технология
Mini Оксфорд, Daimler Раштатт
Слайд 3007/30/2019
Альтернативные технологии
предварительно окрашенный металл
? не используется
цветной пластик
? не используется
техника пленочной
? используется для покраски деталей крыши автомобилей Daimler R-Type
Слайд 3107/30/2019
Техника пленочной покраски
УФ-прозрачный слой
30-50 µm
базовый слой
10-20 µm
несущая пленка
800-1300
защитная пленка
Источник: Wörwag, Stuttgart 2007
Слайд 3207/30/2019
Тенденции развития покрасочного оборудования
ESTA-механизм
ESTA-робот
Ручная покраска
Слайд 3307/30/2019
Тенденции развития покрасочного оборудования
ESTA-механизм
ESTA-робот
Ручная покраска
Слайд 3407/30/2019

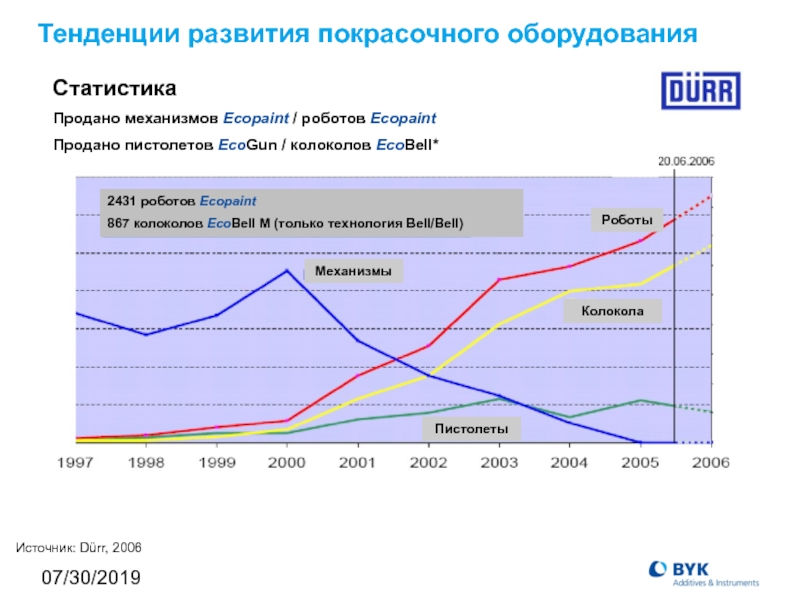

Тенденции развития покрасочного оборудования
Источник: Dürr, 2006
Статистика
Продано механизмов Ecopaint / роботов
Продано пистолетов EcoGun / колоколов EcoBell*
2431 роботов Ecopaint
867 колоколов EcoBell M (только технология Bell/Bell)
Роботы
Механизмы
Колокола
Пистолеты
Слайд 3507/30/2019
Покраска внутренних поверхностей
Доля рынка технологии Bell / Bell
НАФТА
Европа
Азия
Источник: Dürr 2007
Автопроизводители, использующие
Bell / Bell для нанесения базисных эмалей
Daimler Chrysler
Ford
Honda
Mazda
Nissan
PSA
Toyota
Слайд 3607/30/2019
Колокол с контролируемым радиусом полусферы
Источник: ABB 2007
конический распылитель:
60 мм
конический распылитель:
150
конический распылитель: 300 мм
Слайд 3707/30/2019
Покраска внутренних поверхностей
Ручная покраска
Роботизированная покраска
Сравнение эффективности
ручная покраска
? приблизительно 20%
роботизированная
краскопульт (воздух)
?приблизительно 30%
колокол (ESTA)
? приблизительно 60%
Слайд 3807/30/2019
Покраска внутренних поверхностей
Доля рынка роботизированной внутренней покраски
НАФТА
Европа
Азия
Источник: Dürr 2007
Слайд 4007/30/2019
V Летучие
O Органические
C Вещества
Точка кипения ≤ 250 °C (1013 hPas)
Издание VdL
Слайд 4107/30/2019
Летучие органические вещества: изменения
Различные области применений – различные определения
Архитектурные краски
Ремонтные автоэмали
Конвейерные автоэмали
Слайд 4207/30/2019

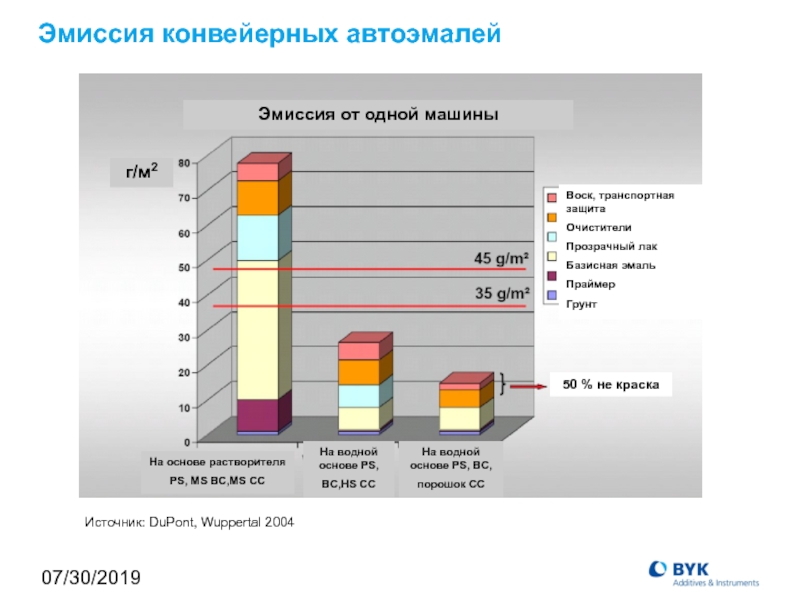

Эмиссия конвейерных автоэмалей
Источник: DuPont, Wuppertal 2004
Эмиссия от одной машины
г/м2
На основе растворителя
На водной основе PS, BC,HS CC
На водной основе PS, BC, порошок CC
50 % не краска
Воск, транспортная защита
Очистители
Прозрачный лак
Базисная эмаль
Праймер
Грунт
Слайд 4307/30/2019
Эмиссия конвейерных автоэмалей
Источник: DuPont, Wuppertal 2004
Эмиссия покрытий
дисперсия CED
HS органорастворимый праймер
водный праймер
порошковый
MS органорастворимая базисная эмаль
HS органорастворимая базисная эмаль
Водная базисная эмаль
Порошковая базисная эмаль
MS органорастворимый прозрачный лак
HS органорастворимый прозрачный лак
водный прозрачный лак, 1K
водный прозрачный лак, 2K
порошковый прозрачный лак
чистка распылителя
воск, трансп. защита
Слайд 4407/30/2019
Директива Европейского Союза 2004 / 42 EG
Измеряются [г/л]]
VOC= Летучие органические вещества с
максимум 250°C при 1013 мПа
Содержание летучих органических веществ в красках и
ремонтных автоэмалях
Различные нормы для систем на водной основе и на основе
растворителя
Слайд 4807/30/2019
Тенденции в ремонтных автоэмалях
Продиктованы требованиями законодательства по охране окружающей среды
грунтовка для
высокий сухой остаток, органорастворимая
Базисные эмали
водорастворимые системы (краситель бутил гликоль)
водорастворимые системы (краситель, содержащий воду)
Прозрачный лак и покрывная эмаль
высокий сухой остаток (2К), органорастворимая
на водной основе (2К)
Слайд 4907/30/2019
Запомните
Системы на водной основе и высоконаполненные системы являются очень
ВОСПРИИМЧИВЫМИ
и требуют постоянного
