Плоские железобетонные перекрытия (сборно-монолитные перекрытия) презентация
Содержание
- 1. Плоские железобетонные перекрытия (сборно-монолитные перекрытия)
- 2. Балочное сборно-монолитное перекрытие Балочное

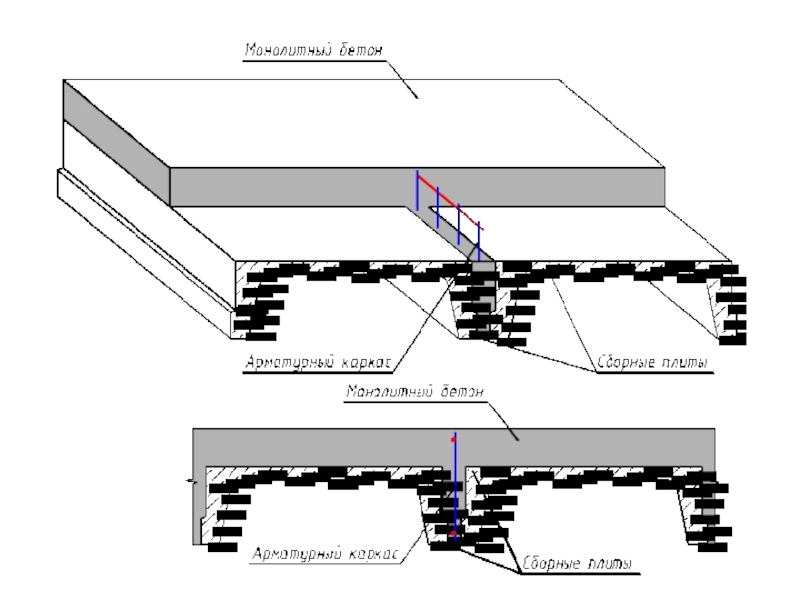

- 4. Конструкция сборно-монолитного железобетонного перекрытия из мелкоразмерных элементов
- 5. Конструкция сборно-монолитного железобетонного перекрытия из мелкоразмерных элементов

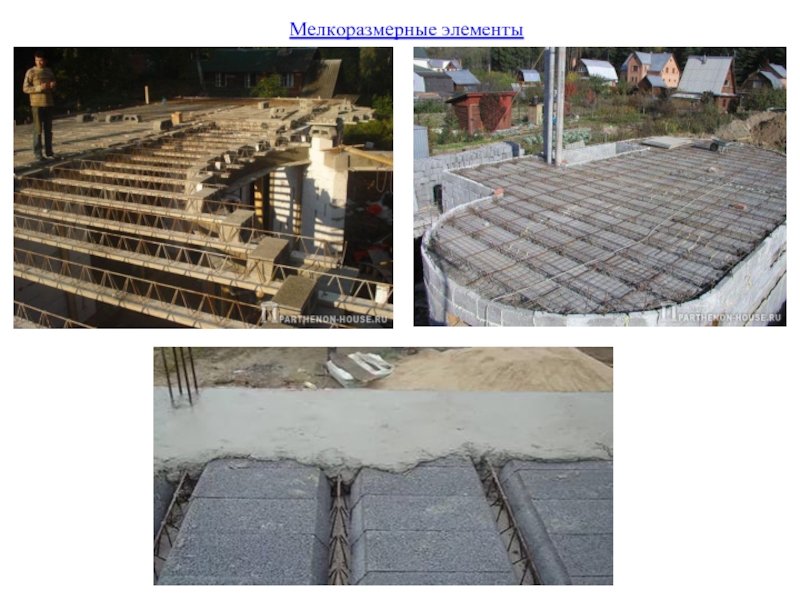

- 6. Мелкоразмерные элементы
- 7. Мелкоразмерные элементы
- 8. Мелкоразмерные элементы Материал элементов: - керамзитобетон; - газобетон.
- 11. Узел опирания плит на балку
- 12. Безбалочное сборно-монолитное перекрытие Безбалочное сборно-монолитное перекрытие состоит

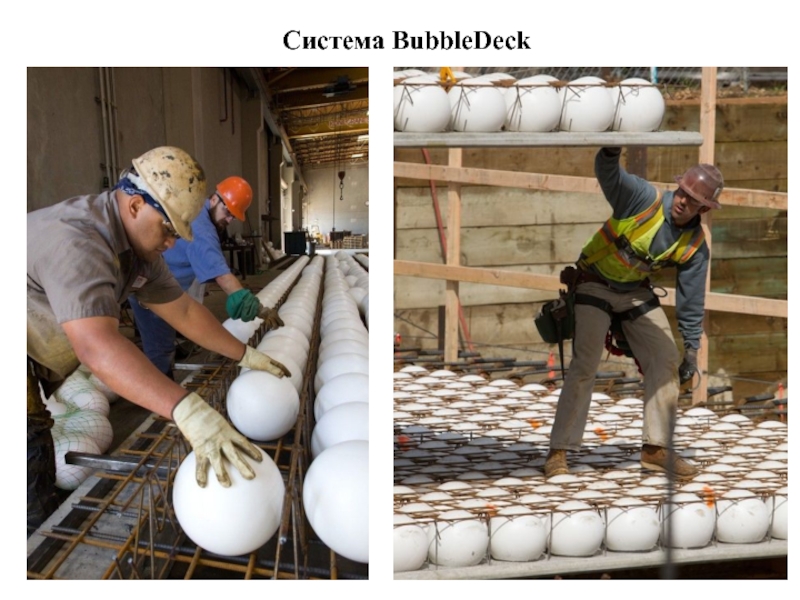

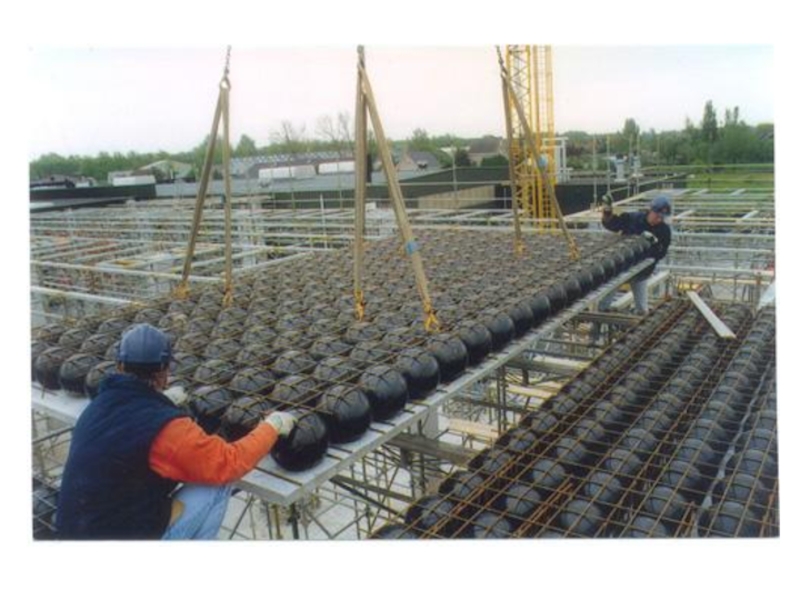

- 13. Система BubbleDeck
- 15. Максимальные размеры: длина – 16 м. ширина – 2,4 м.
Балочное сборно-монолитное перекрытие Балочное сборно-монолитное перекрытие состоит из сборных элементов и монолитных частей бетонируемых непосредственное на площадке. Область применения: - при увеличенном шаге колонн; - при больших значениях
Слайд 1НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ АРХИТЕТУРЫ, ДИЗАЙНА И ИСКУССТВ
ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ
Тема 11. Плоские

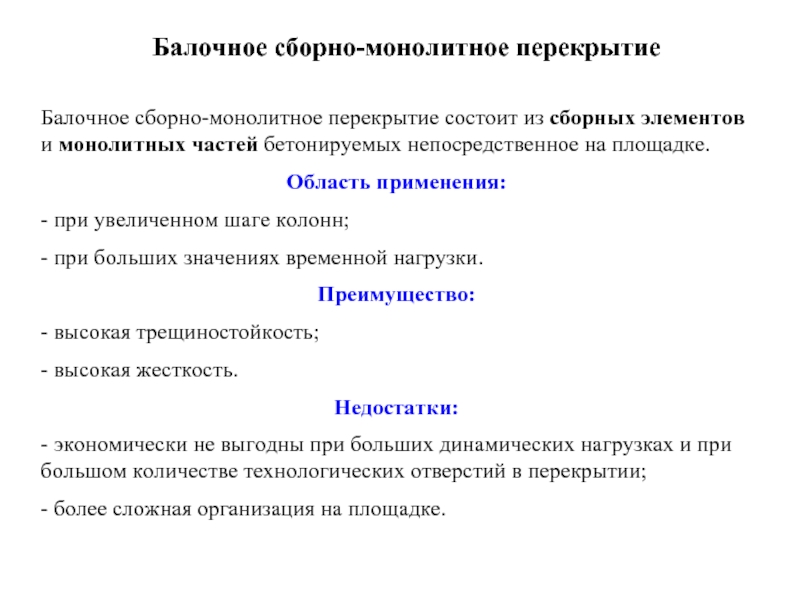

Слайд 2
Балочное сборно-монолитное перекрытие
Балочное сборно-монолитное перекрытие состоит из сборных элементов и монолитных
частей бетонируемых непосредственное на площадке.
Область применения:
- при увеличенном шаге колонн;
- при больших значениях временной нагрузки.
Преимущество:
- высокая трещиностойкость;
- высокая жесткость.
Недостатки:
- экономически не выгодны при больших динамических нагрузках и при большом количестве технологических отверстий в перекрытии;
- более сложная организация на площадке.
Область применения:
- при увеличенном шаге колонн;
- при больших значениях временной нагрузки.
Преимущество:
- высокая трещиностойкость;
- высокая жесткость.
Недостатки:
- экономически не выгодны при больших динамических нагрузках и при большом количестве технологических отверстий в перекрытии;
- более сложная организация на площадке.
Слайд 12Безбалочное сборно-монолитное перекрытие
Безбалочное сборно-монолитное перекрытие состоит из сборных элементов безбалочного перекрытия
и монолитных частей бетонируемых непосредственное на площадке.
