PEINER Одноканатные грейферы-радио управляемые-Тип EGF презентация
Содержание
- 1. PEINER Одноканатные грейферы-радио управляемые-Тип EGF
- 2. Области применения Преимущества и недостатки Описание /
- 3. Палубные краны Портальные краны Мобильные краны
- 4. Преимущества и недостатки Не требует источника питания
- 5. Подвес Голова Штанга Подвижный блок

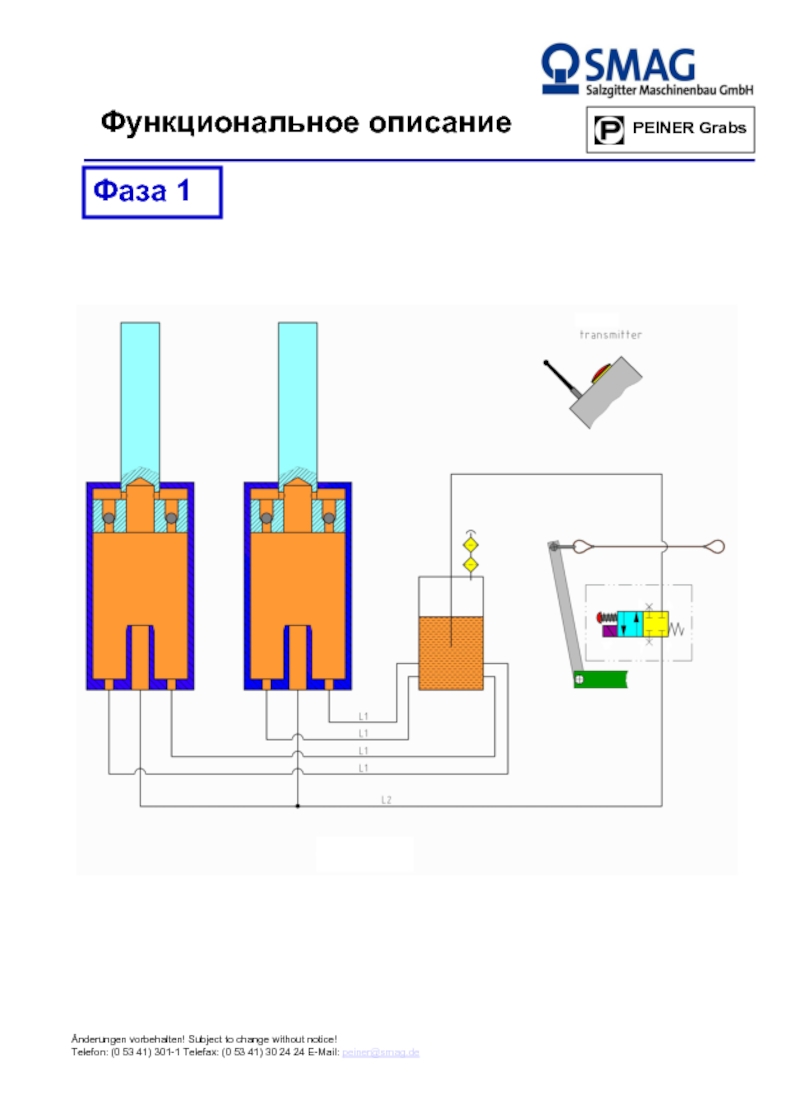

- 6. Фаза 1 Функциональное описание
- 7. Фаза 1 Функциональное описание
- 8. Фаза 2 Функциональное описание
- 9. Фаза 2 Функциональное описание

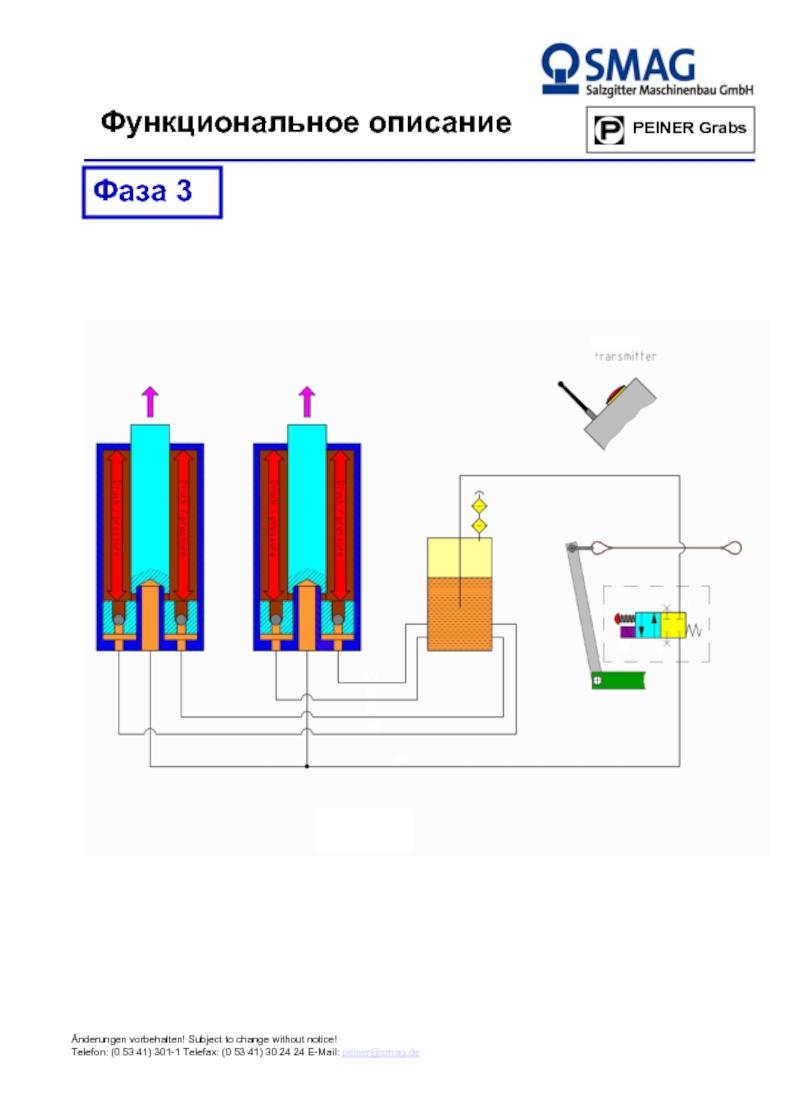

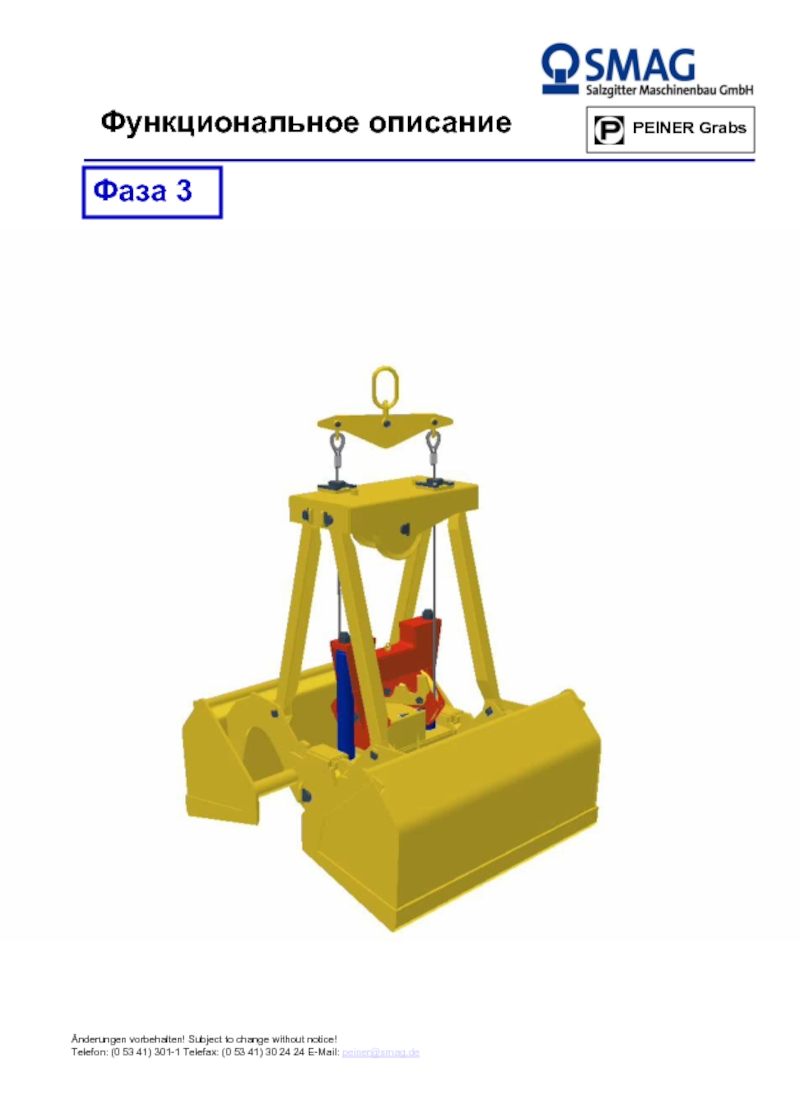

- 10. Фаза 3 Функциональное описание
- 11. Фаза 3 Функциональное описание

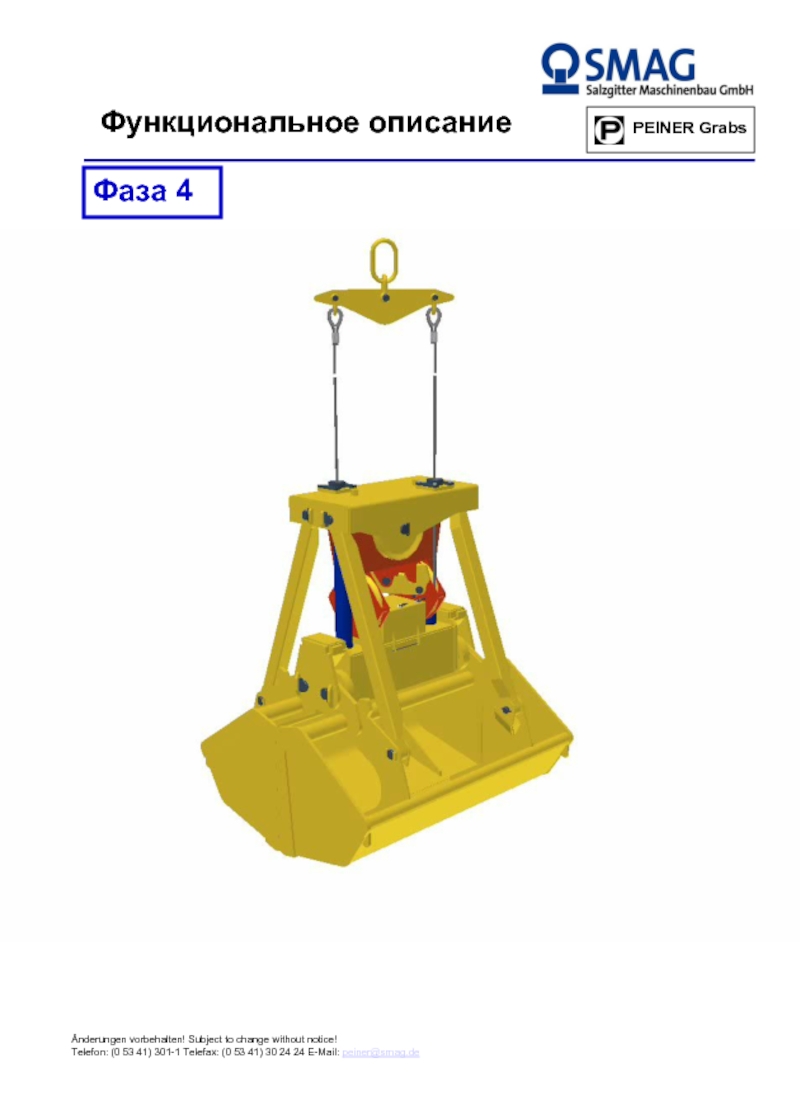

- 12. Фаза 4 Функциональное описание
- 14. нажатие Сигнал передатчика является постоянным сигналом

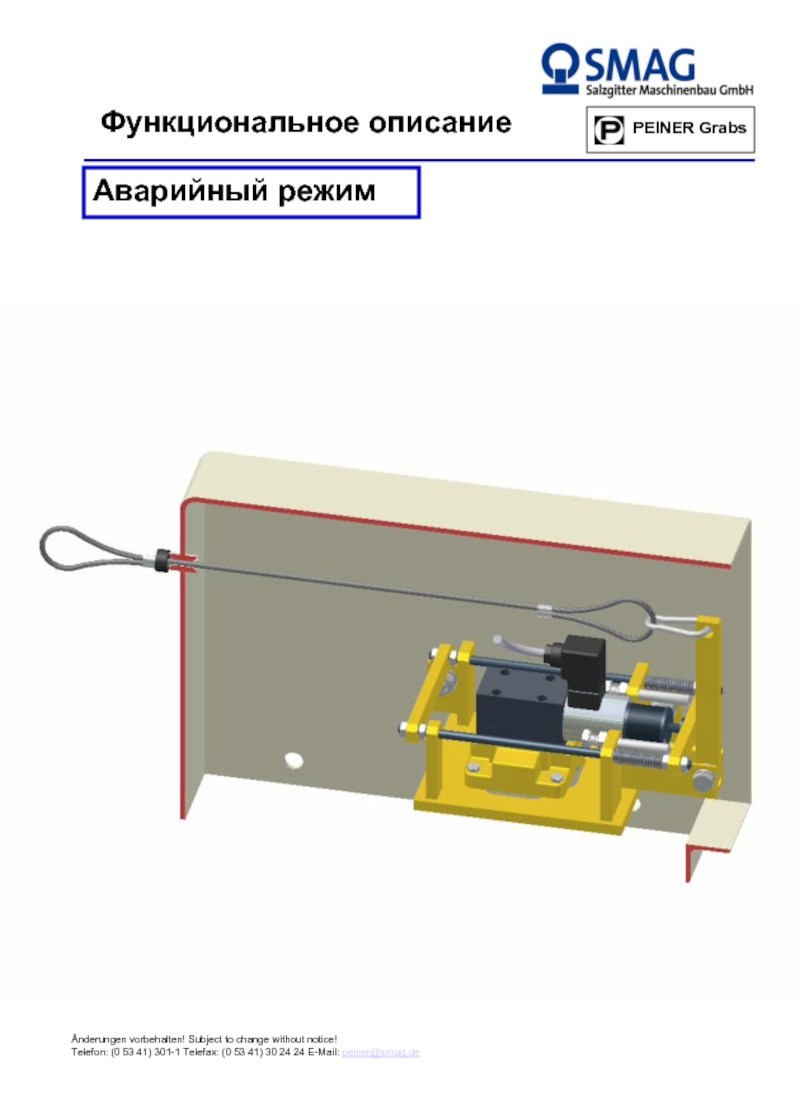

- 16. Аварийный режим Функциональное описание
- 17. Аварийный режим PULL Функциональное описание
- 18. Быстрая замена батареи / ресивер
- 20. - Transport Boxes -
- 21. Рабочее напряжение: 12V Частота передатчика: 434,475 MHz HF- output:
Слайд 2Области применения
Преимущества и недостатки
Описание / основные узлы
Функциональное описание
- Фаза 1
- Фаза
- Фаза 3
- Фаза 4
- Аварийный режим
Быстрая смена батарей / ресивер
Радио управление
Техническая информация о радио управлении
Содержание
Слайд 3Палубные краны
Портальные краны
Мобильные краны
Грузоподъемность крана:
От 6.0 т до 40.0 т
Для разгрузки
от 0.6 т/м3 до 3,5 т/м3
Области применения
Слайд 4Преимущества и недостатки
Не требует источника питания
Упрочнение грейфера не требуется
Удобство в обращении
Подъемная
преобразуется в закрывающую силу
Малый износ гидравлики
Долгий срок службы
гидравлической системы
Грейфер может открываться в ручную
Быстрое открытие и закрытие
Слайд 5Подвес
Голова
Штанга
Подвижный блок
Нижний Блок
Закрывающий Цилиндр
Ковш
Электро-гидравлическая система
Описание /
Слайд 14нажатие
Сигнал передатчика является постоянным сигналом
постоянный запуск создает только одну передачу импульса
!
Фаза 4
Стоп
Функциональное описание
Слайд 19
Änderungen vorbehalten! Subject to change without notice!
Telefon: +49 (5341) 302-647 Telefax: +49 (5341) 302-424 E-Mail: peiner@smag.de
PEINER Grabs
Stand AA
Akkumulator für Greifer / accumulator for grab
12V, 7,0Ah
für Akkumulator
for accumulator
7,0 Ah
Netzstecker
main plug
für Akkumulator
for accumulator
0,25Ah
Ladegerät
charger
Tragegurt
belt
Antenne
antenna
Sender
transmitter
Akkumulator für Sender
accumulator for transmitter
12V, 0,25Ah
Magnetventil mit Freilaufdiode
solenoid valve with protection diode
Antennenleitung
antenna cable
Antenne
antenna
Empfänger
receiver
Verbindungsleitung
connection cable
Радио управление
Слайд 20
- Transport Boxes -
Änderungen vorbehalten! Subject to change without notice!
Telefon: +49 (5341) 302-647 Telefax: +49 (5341) 302-424 E-Mail: peiner@smag.de
PEINER Grabs
Stand AA
einfach / for one set
dreifach / for three sets
Радио управление
Слайд 21Рабочее напряжение: 12V
Частота передатчика: 434,475 MHz
HF- output:
Длина антенны: ca. 170 mm
Степень защиты: IP 55
Вес с аккумулятором: 2kg
Передатчик:
Ресивер:
Рабочее напряжение : 12V
Длина антенны : ca. 170 mm
Степень защиты : IP 55
Батарея (передатчик):
Тип: Nickel-Cadmium
Рабочее напряжение : 12V
Емкость: 0.25 Ah
Ток зарядки: 30 m A .
Время зарядки: 12 часов.
Батарея (ресивер):
Тип: Nickel-Cadmium
Рабочее напряжение : 12V
Емкость : 7 Ah
Ток зарядки : 0,87 A
Время зарядки : 12 часов.
Техническая информация
