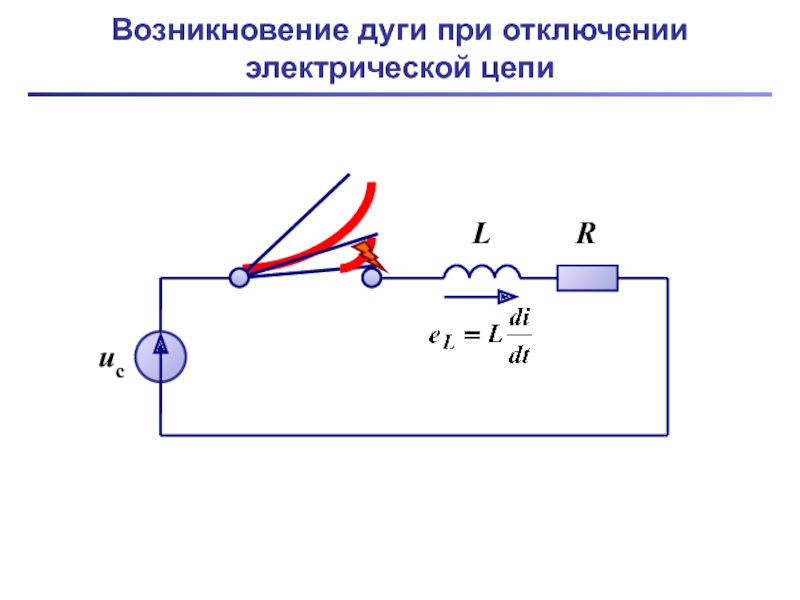

Возникновение дуги при отключении электрической цепи uс L R

Слайд 14. Отключение цепей переменного и постоянного тока. Коммутационные аппараты

Слайд 2Возникновение дуги при отключении электрической цепи





uс
L
R

Слайд 34.1 Физические процессы в дуговом промежутке

Слайд 4Участки электрической дуги

+
–
–
–
–
–
–
–
–
–
–
+
+
+
+
–
+
–
Область катодного падения напряжения
Область анодного падения напряжения
Ствол дуги
10–3 мм
10–3÷10–4

мм

Слайд 5Физические процессы в дуговом промежутке

+
–
–
–
–
–
–
–
–
–
–
+
+
+
+
–
+
–
Термоэлектронная эмиссия
Автоэлектронная эмиссия
Ударная ионизация
Термическая ионизация (температура ствола

дуги более 6000 К)
Рекомбинация
Диффузия

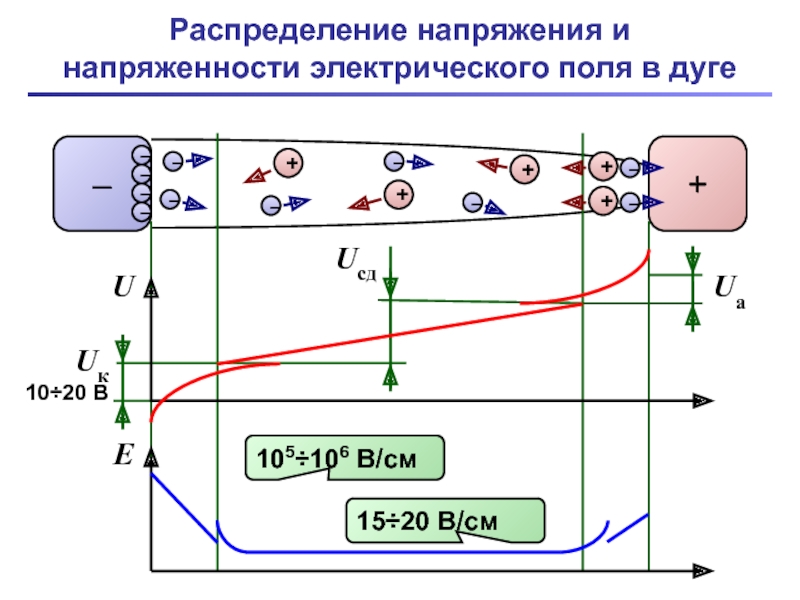

Слайд 6Распределение напряжения и напряженности электрического поля в дуге

+
–
–
–
–
–
–
–
–
–
–
+
+
+
+
–
+
–
U
105÷106 В/см
15÷20 В/см

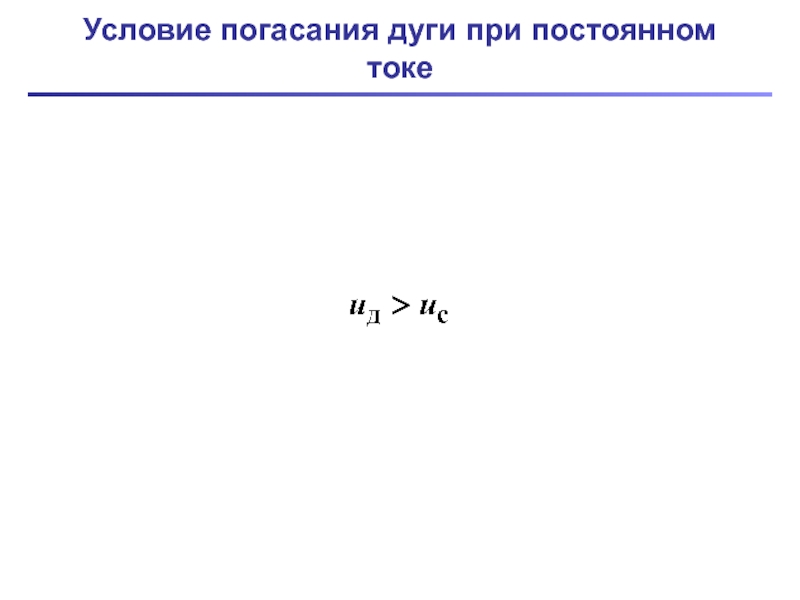

Слайд 7Условие погасания дуги при постоянном токе

Слайд 8Вольт-амперные характеристики дуги при постоянном токе

U
I

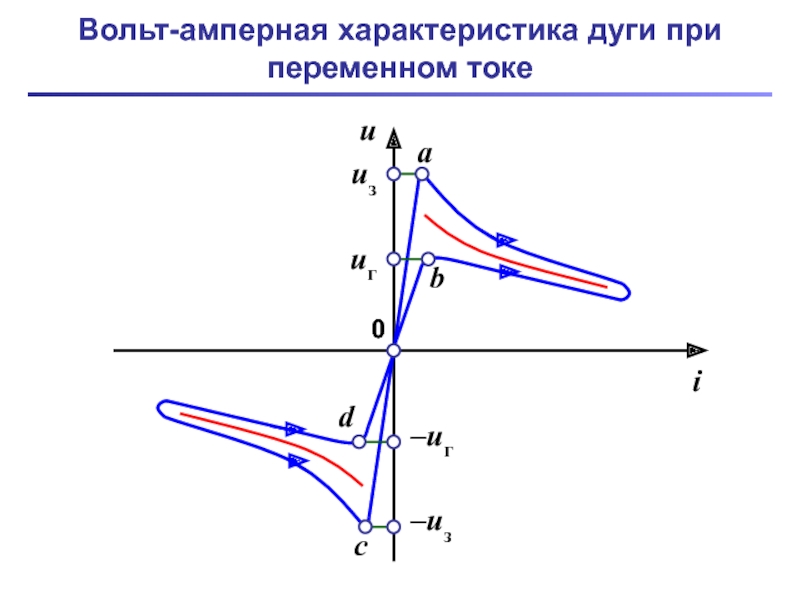

Слайд 9Вольт-амперная характеристика дуги при переменном токе

u
i
uз
uг
–uг
–uз
0
a
b




c
d

Слайд 10Напряжение на дуге при переменном токе

u
i
–uг
–uз
uз
uг




u
i
t
t


























Слайд 11Особенности гашения дуги при переменном токе

–
+
–
+

Слайд 12Условие погасания дуги при переменном токе

u
t
uпр.н
uв

uпр

Слайд 13Изменение напряжения при гашении дуги переменного тока

u, i
t
uс
i

Слайд 144.2 Способы гашения дуги

Слайд 15Удлинение дуги при быстром расхождении контактов





Δlд

Слайд 16Деление длинной дуги на ряд коротких






i



Медные пластины
Контакты

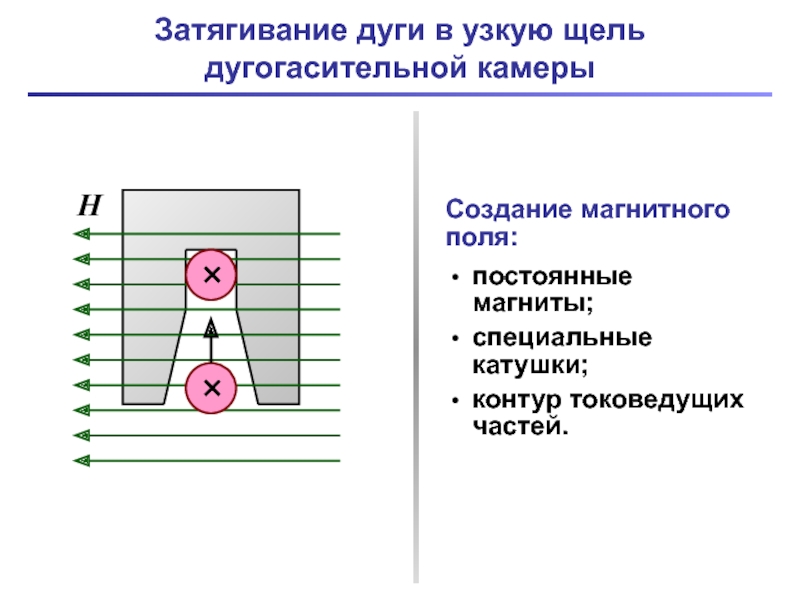

Слайд 17Затягивание дуги в узкую щель дугогасительной камеры



H
×

Слайд 18Вращение дуги в радиальном магнитном поле


S
N

×

Слайд 19

Гашение дуги в масле









Ствол дуги
Водород
Газ, пары масла

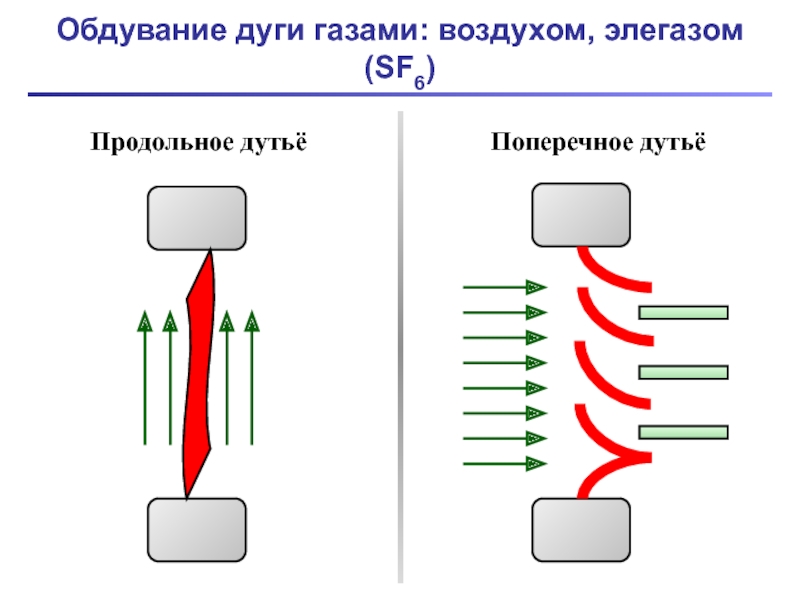

Слайд 20Обдувание дуги газами: воздухом, элегазом (SF6)










Продольное дутьё
Поперечное дутьё

Слайд 21Другие способы гашения дуги

Многократный разрыв цепи тока
Гашение дуги в вакууме
Гашение дуги

в газах высокого давления

Слайд 224.3 Высоковольтные выключатели

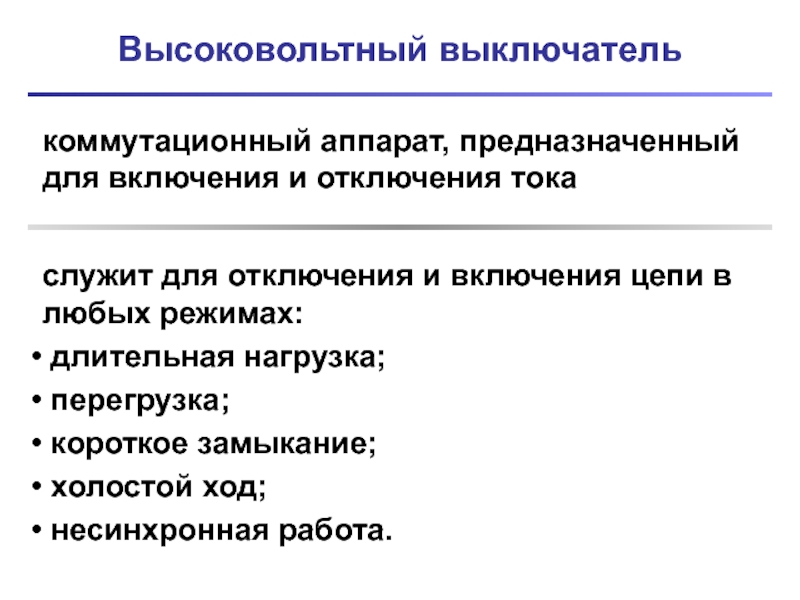

Слайд 23Высоковольтный выключатель

коммутационный аппарат, предназначенный для включения и отключения тока

служит для отключения

и включения цепи в любых режимах:
длительная нагрузка;
перегрузка;
короткое замыкание;
холостой ход;
несинхронная работа.

Слайд 24Требования к выключателям

надежное отключение любых токов (от 0 до номинального тока

отключения);
быстрота действия;
пригодность для быстродействующего АПВ;
возможность пофазного управления для 110 кВ и выше;
легкость ревизии и осмотра контактов;
взрыво- и пожаробезопасность;
удобство транспортировки и эксплуатации.

Слайд 25Классификация выключателей по роду установки

для наружной установки;
для внутренней установки;
для комплектных распределительных

устройств.

Слайд 26Классификация выключателей по устройству и способу гашения дуги

масляные:
баковые (многообъемные);
маломасляные (малообъемные, горшковые);
воздушные;
вакуумные;
элегазовые;
электромагнитные;
автогазовые.

Слайд 27Масляные баковые выключатели


стальной бак
масло
крышка
проходной изолятор
отключающая пружина
вал выключателя
неподвижные контакты
подвижные контакты
изоляция стенок бака

Слайд 28Масляный баковый выключатель У-110


бак;
траверса;
дугогасительная камера;
шунтирующий резистор;
направляющее устройство;
изоляция бака;
трансформатор тока;
маслоуказатель;
приводной механизм;
ввод маслонаполненный;
выхлопное

отверстие (сопло);
устройство подогрева масла.

Слайд 29Разрез дугогасительной камеры выключателя МКП-35

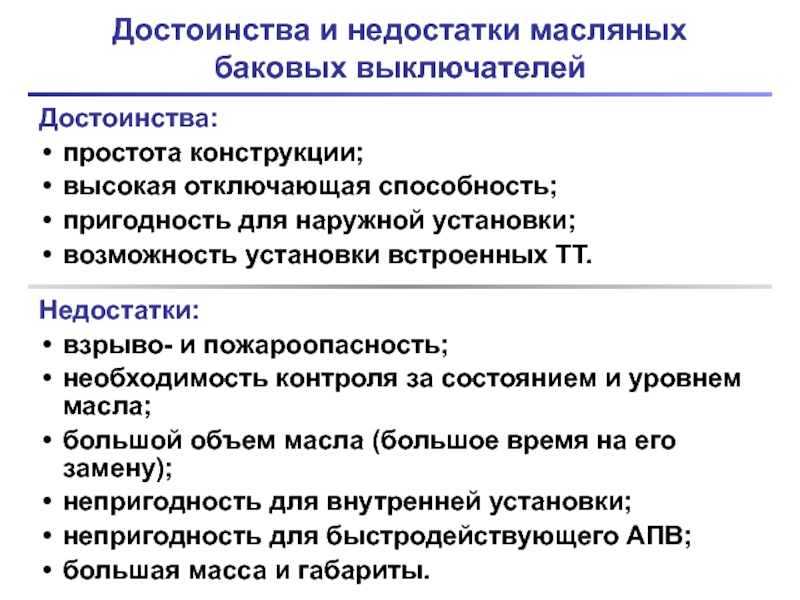

Слайд 30Достоинства и недостатки масляных баковых выключателей

Достоинства:
простота конструкции;
высокая отключающая способность;
пригодность для наружной

установки;
возможность установки встроенных ТТ.


Недостатки:
взрыво- и пожароопасность;
необходимость контроля за состоянием и уровнем масла;
большой объем масла (большое время на его замену);
непригодность для внутренней установки;
непригодность для быстродействующего АПВ;
большая масса и габариты.

Слайд 31Область применения масляных баковых выключателей

ОРУ 35 кВ и выше

Слайд 32Маломасляные выключатели

подвижный контакт;
дугогасительная камера;
неподвижный контакт;
рабочие контакты.
ВМП
ВМГ
МГГ
ВМК

Слайд 33Маломасляный выключатель ВМП-10

Слайд 34Достоинства и недостатки маломасляных выключателей

Достоинства:
небольшое количество масла;
относительно малая масса;
удобный доступ к

дугогасительным контактам.


Недостатки:
взрыво- и пожароопасность (хотя и значительно меньшая, чем у баковых выключателей);
необходимость контроля за состоянием и уровнем масла, частая замена масла;
трудность установки встроенных ТТ;
малая отключающая способность.

Слайд 35Область применения маломасляных выключателей

Закрытые РУ 6÷110 кВ
Комплектные РУ 6÷35 кВ
ОРУ 35

кВ, 110 кВ

Слайд 36Воздушные выключатели
резервуар со сжатым воздухом (2÷4 МПа);
дугогасительная камера;
шунтирующий резистор;
главные контакты;
отделитель;
делитель напряжения.
ВВГ
ВВ
ВВБ

Слайд 37Дугогасительная камера воздушного выключателя ВВ


выхлопные каналы;
дугосъем;
неподвижный контакт;
подвижный контакт;
скользящие контакты;
поршень;
корпус механизма подвижного

контакта;
пружина.

Слайд 38Функциональная схема выключателя ВВБ-110


1. резервуар;
14. контактный нож;
15. неподвижный контакт;
16. шунтирующие резисторы;
17. емкостный

делитель напряжения;
20. металлический конфузор;
21. вспомогательные контакты.






Слайд 39Модульные воздушные выключатели

ВВБ – модуль на 125 кВ (2 МПа)

ВВБК –

модуль на 250 кВ (4 МПа)


ВНВ – модуль на 250 кВ (4 МПа)

Слайд 40ВВБК-500

шкаф управления;
опорная колонна;
колонка управления;
модуль;
промежуточные изоляторы;
делитель напряжения;
токоведущая перемычка.

Слайд 41ВНВ-750

ресивер сжатого воздуха;
опорная колонна;
экран;
модуль;
делитель напряжения.

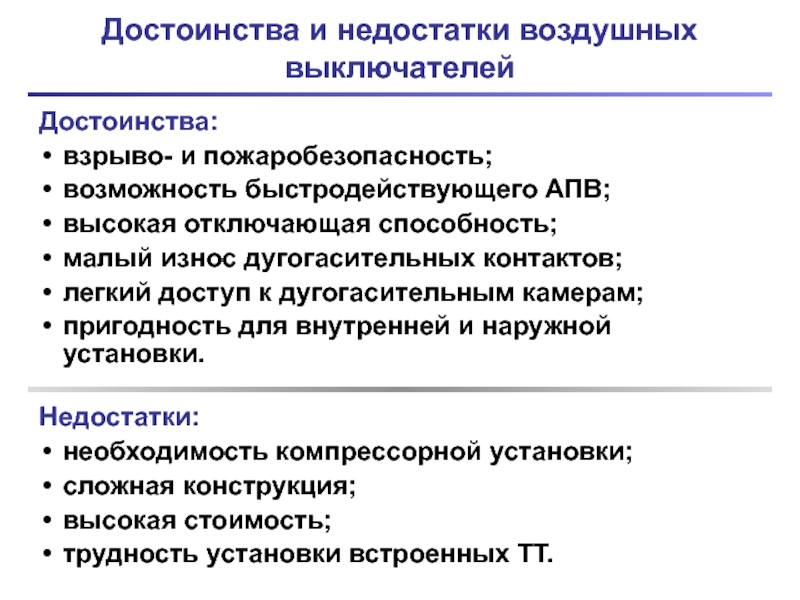

Слайд 42Достоинства и недостатки воздушных выключателей

Достоинства:
взрыво- и пожаробезопасность;
возможность быстродействующего АПВ;
высокая отключающая способность;
малый

износ дугогасительных контактов;
легкий доступ к дугогасительным камерам;
пригодность для внутренней и наружной установки.


Недостатки:
необходимость компрессорной установки;
сложная конструкция;
высокая стоимость;
трудность установки встроенных ТТ.

Слайд 43Область применения воздушных выключателей

ОРУ, ЗРУ
6 ÷ 750 кВ
(1150 кВ)

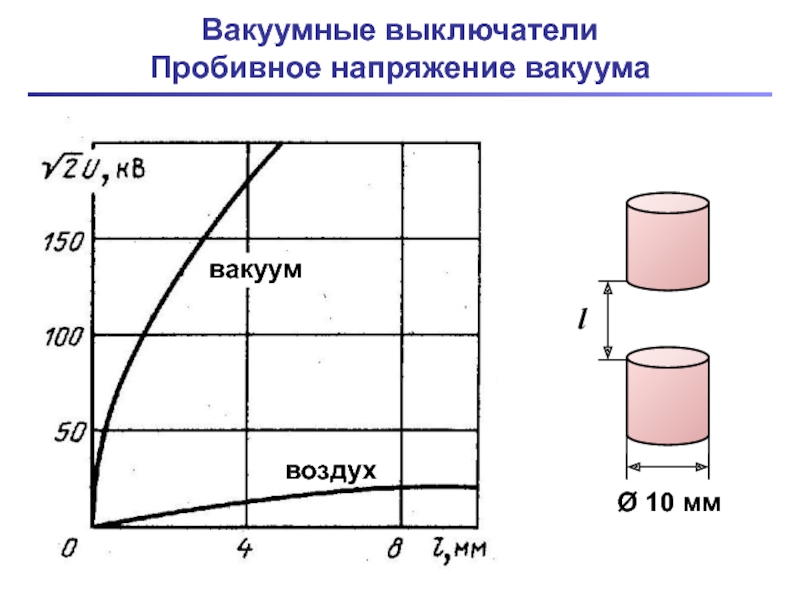

Слайд 44Вакуумные выключатели Пробивное напряжение вакуума

воздух
вакуум

Слайд 45Конструкция вакуумного выключателя


неподвижный контакт;
дугогасительная камера;
подвижный контакт;
гибкий токосъем;
тяговый изолятор;
отключающая пружина;
дожимная пружина;
электромагнит включения;
якорь.

Слайд 46Конструкция вакуумной дугогасительной камеры


неподвижный электрод;
подвижный электрод;
неподвижный контактный стержень;
подвижный контактный стержень;
стальной сильфон;
экран;
стеклокерамическая

оболочка.


Слайд 47Достоинства и недостатки вакуумных выключателей

Достоинства:
взрыво- и пожаробезопасность;
простота конструкции;
высокая надежность;
возможность быстродействующего АПВ;
небольшие

размеры и масса;
бесшумная работа;
отсутствие загрязнения окружающей среды;
пригодность для внутренней и наружной установки.


Недостатки:
небольшие номинальные токи и токи отключения;
возможность коммутационных перенапряжений.

Слайд 48Область применения вакуумных выключателей

ОРУ, ЗРУ 6÷110 кВ

Слайд 49Масляный баковый выключатель, реконструированный в вакуумный

Слайд 50Вакуумный выключатель 35 кВ со встроенными ТТ

присоединение шин

Слайд 51Элегазовые выключатели Восстанавливающаяся электрическая прочность

В элегазе при атмосферном давлении может быть погашена

дуга с током в 100 раз большим, чем в воздухе


Слайд 52Конструкция элегазового выключателя

1. неподвижный контакт;
2. изолятор;
3,4. подвижные цилиндры;
5. экран;
6. конденсатор;
7. рычажный

механизм;
8. изоляционная штанга;
9. изоляционная перегородка;
10. розеточный контакт.

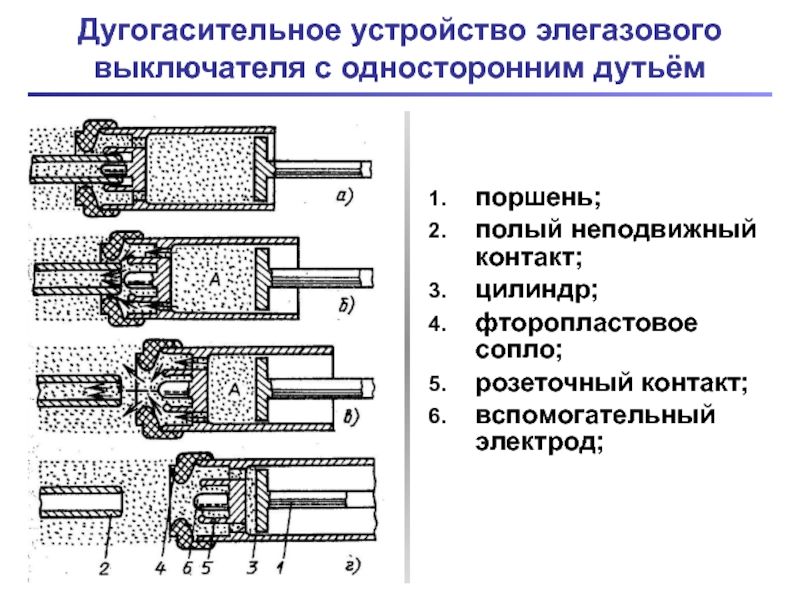

Слайд 53Дугогасительное устройство элегазового выключателя с односторонним дутьём


поршень;
полый неподвижный контакт;
цилиндр;
фторопластовое сопло;
розеточный контакт;
вспомогательный

электрод;

Слайд 54Достоинства и недостатки элегазовых выключателей

Достоинства:
взрыво- и пожаробезопасность;
малый износ дугогасительных контактов;
возможность быстродействующего

АПВ;
высокая отключающая способность;
пригодность для внутренней и наружной установки;
бесшумная работа.


Недостатки:
необходимость специальных устройств для наполнения, перекачки и очистки элегаза;
относительно высокая стоимость элегаза.

Слайд 55Область применения элегазовых выключателей

ОРУ, ЗРУ
6÷750 кВ
ВГБУ-220

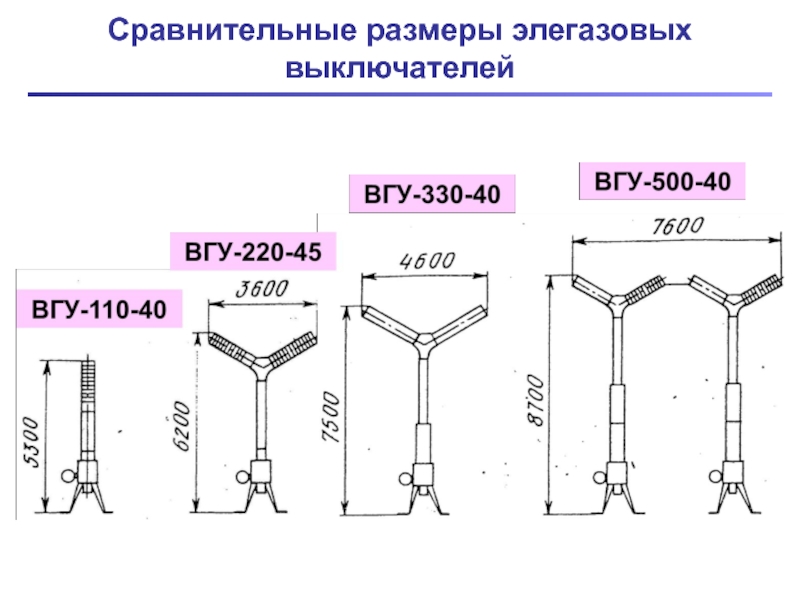

Слайд 56Сравнительные размеры элегазовых выключателей

Слайд 57Электромагнитные выключатели


1. главные контакты;
2, 3. дугогасительные контакты;
4. передний рог;
5. электромагнит;
6. полюсный

наконечник;
7. задний рог.

Длина дуги в положении Д – до 1÷2 м

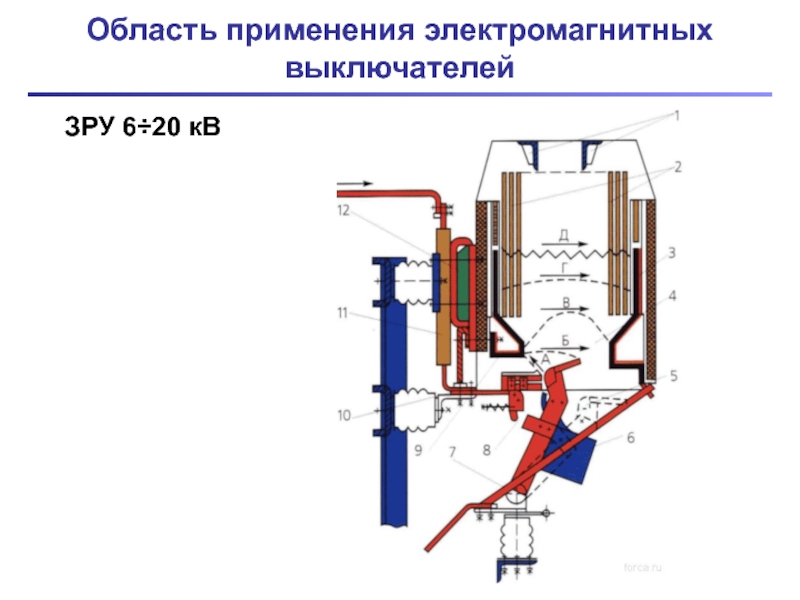

Слайд 58Область применения электромагнитных выключателей

ЗРУ 6÷20 кВ

Слайд 59Достоинства и недостатки электромагнитных выключателей

Достоинства:
взрыво- и пожаробезопасность;
малый износ дугогасительных контактов;
могут работать

при частых включениях и отключениях;
высокая отключающая способность.


Недостатки:
сложная конструкция дугогасителя;
номинальное напряжение не более 20 кВ;
ограниченная пригодность для наружной установки.

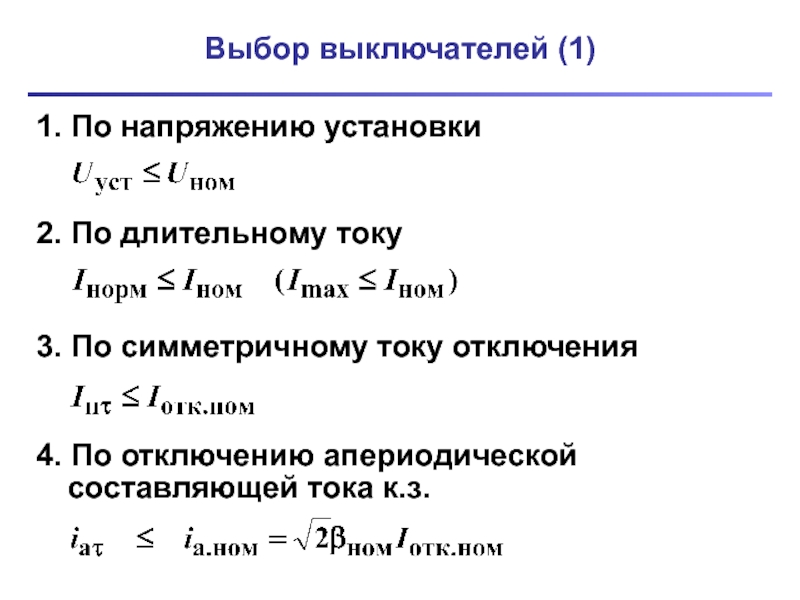

Слайд 60Выбор выключателей (1)

1. По напряжению установки
2. По длительному току
3. По симметричному

току отключения

4. По отключению апериодической составляющей тока к.з.

Слайд 61Выбор выключателей (2)

5. По отключению полного тока к.з. (если не выполняется

условие 4)

6. На электродинамическую стойкость

7. На термическую стойкость

8. По скорости восстанавливающегося напряжения на контактах
