Организация контролируемого ускоренного охлаждения изделий в вакуумных электропечах сопротивления презентация
Содержание
- 1. Организация контролируемого ускоренного охлаждения изделий в вакуумных электропечах сопротивления
- 2. Теплоизоляция высокотемпературных вакуумных печей
- 3. Свойства НПУУКМ Открытая пористость от 60 до
- 4. Печь ВС-16-18-У Печь предназначена для спекания пористых фильтрующих элементов
- 5. Рабочая камера Размеры рабочего пространства: 200х400х200 мм
- 6. Техническое противоречие Рис.4 Зависимость показателей технологического процесса от толщины теплоизоляции
- 7. крайне ограниченная возможность влияния на скорость
- 8. Разрешение технического противоречия: Подвижная торцевая стенка теплоизоляции позволяет значительно увеличить скорость охлаждения загрузки
- 9. Механизм отведения торцевой теплоизоляции а) положение при охлаждении; б) положение при нагреве
- 10. Изменение скорости охлаждения камерной печи объемом рабочего
- 11. Предлагаемая конструкция теплоизоляции
- 12. Стенки теплоизоляции сдвинуты (стадия нагрева)
- 13. Стенки теплоизоляции раздвинуты (стадия охлаждения)
- 16. Моделирование температурного поля Пространственная модель блока теплоизоляции и нагревателей Пространственная модель садки
- 18. Конечно-элементная сетка дискретизации
- 19. Температурное поле в момент наибольшего перепада температур по сечению садки
- 22. Зависимость перепада температур по сечению садки от скорости охлаждения
- 23. Система управления Функциональная схема
- 24. Структурная схема
- 25. Спасибо за внимание!
Теплоизоляция высокотемпературных вакуумных печей Экранная теплоизоляция Футеровка низкая теплопроводноть Определяющие свойства: низкое значение степени черноты Металлические экраны с высокими отражающими свойствами Низкоплотные
Слайд 1Погребисский М.Я., Шагеев Э.Р.
Национальный исследовательский университет «МЭИ»
ОРГАНИЗАЦИЯ КОНТРОЛИРУЕМОГО УСКОРЕННОГО ОХЛАЖДЕНИЯ ИЗДЕЛИЙ
Слайд 2
Теплоизоляция
высокотемпературных
вакуумных печей
Экранная теплоизоляция
Футеровка
низкая теплопроводноть
Определяющие
свойства:
низкое значение степени черноты
Металлические
экраны
с высокими отражающими свойствами
с высокими отражающими свойствами
Низкоплотные
углерод-углеродные композиционные материалы
Слайд 3Свойства НПУУКМ
Открытая пористость от 60 до 80%;
плотность в пределах 230 ±
20 кг/м3;
теплопроводность 0,25 Вт/(м∙°C).
теплопроводность 0,25 Вт/(м∙°C).
Слайд 6Техническое противоречие
Рис.4 Зависимость показателей технологического процесса от толщины теплоизоляции
Слайд 7
крайне ограниченная возможность влияния на скорость охлаждения
возникновение деформаций при высоких скоростях
охлаждения
применимо не во всех технологических процессах
применимо не во всех технологических процессах
неравномерность температурного поля
при охлаждении газом возможно появление «застойных» зон
Способы охлаждения
Охлаждение в вакууме
и/или инертном газе
Охлаждение
в жидких средах
Слайд 8Разрешение технического противоречия:
Подвижная торцевая стенка теплоизоляции позволяет значительно увеличить скорость охлаждения
загрузки
Слайд 9Механизм отведения торцевой теплоизоляции
а) положение при охлаждении; б) положение при нагреве
Слайд 10Изменение скорости охлаждения камерной печи объемом рабочего пространства 16 дм3 в
зависимости от температуры:
●- футеровка из низкоплотного (0,3-0,4 г/см3) УУКМ; ■ -экранная теплоизоляция (Мо, сталь 12Х18Н10Т); ▲ – футеровка из низкоплотного (0,3-0,4 г/см3) УУКМ с подвижной торцевой теплоизоляцией. Охлаждение в вакууме 10 -2 Па.

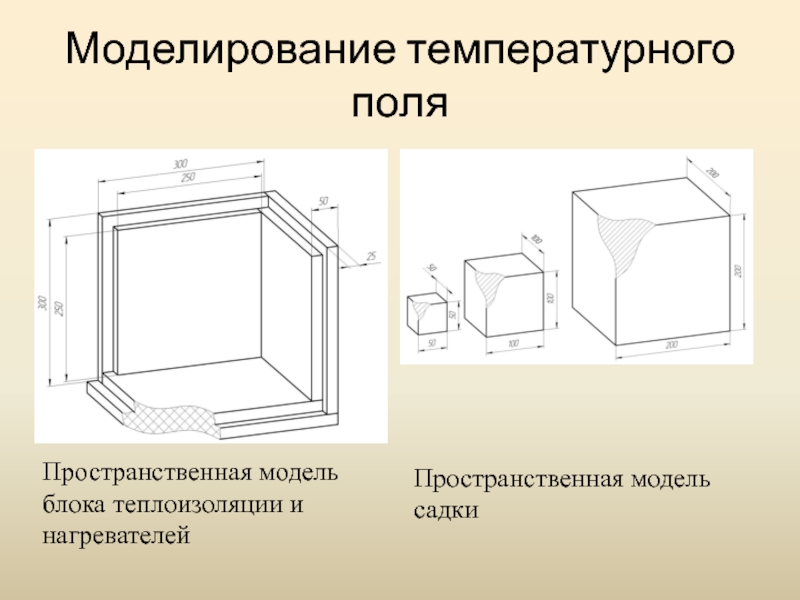

Слайд 16Моделирование температурного поля
Пространственная модель блока теплоизоляции и нагревателей
Пространственная модель садки
