Слайд 1НИУ ИТМО Кафедра технологий приборостроения Выпускная квалификационная работа Изготовление детали типа «корпус» на группе

станков с применением координатно-измерительной машины

Выполнил Дроздков А.Н. , группа 4658
Руководитель к.т.н., доцент кафедры ТПС Магдиев Ринат Рауфович

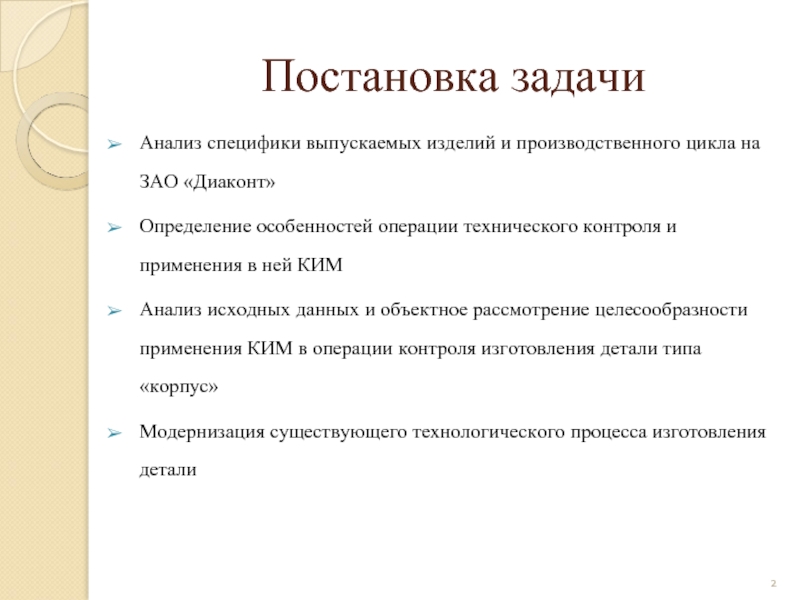

Слайд 2Постановка задачи
Анализ специфики выпускаемых изделий и производственного цикла на ЗАО «Диаконт»
Определение

особенностей операции технического контроля и применения в ней КИМ
Анализ исходных данных и объектное рассмотрение целесообразности применения КИМ в операции контроля изготовления детали типа «корпус»
Модернизация существующего технологического процесса изготовления детали

Слайд 3Чертеж корпусной детали


Слайд 4Вид корпусной детали


Слайд 5Технология изготовления детали

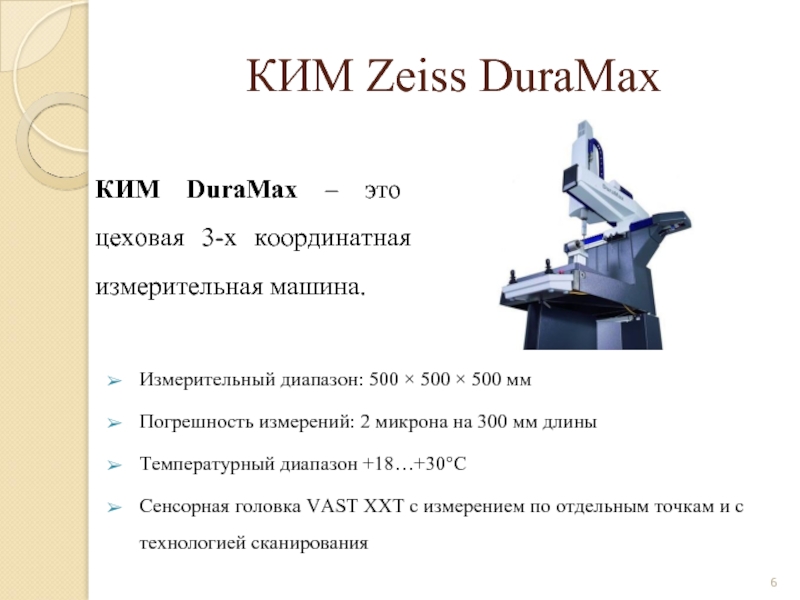

Слайд 6КИМ Zeiss DuraMax
КИМ DuraMax – это цеховая 3-х координатная измерительная машина.
Измерительный

диапазон: 500 × 500 × 500 мм
Погрешность измерений: 2 микрона на 300 мм длины
Температурный диапазон +18…+30°С
Сенсорная головка VAST ХХТ с измерением по отдельным точкам и с технологией сканирования

Слайд 7Контроль после токарной обработки
Резьба
Фаска
Шероховатость
Заменяемые инструменты: штангенциркуль, микрометр, калибр-пробка гладкая ф14Н7, набор

плоско-параллельных концевых мер длины 2 класс

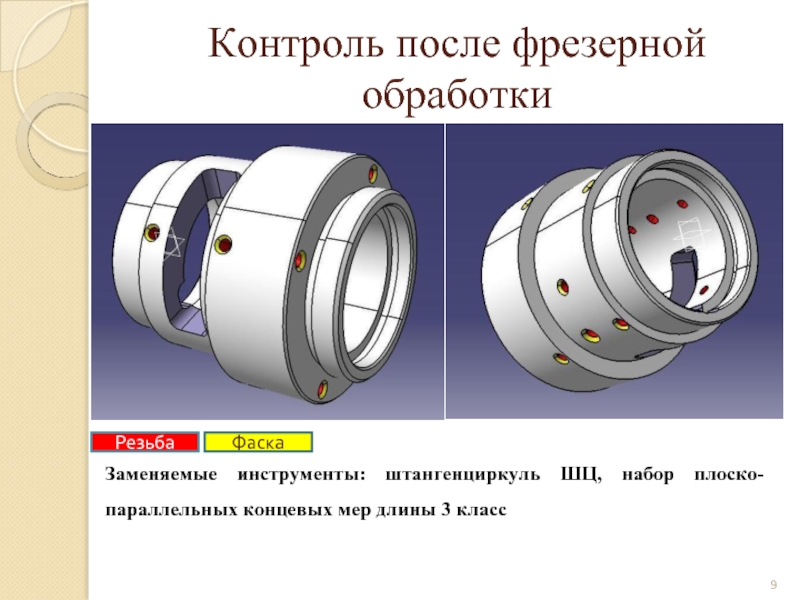

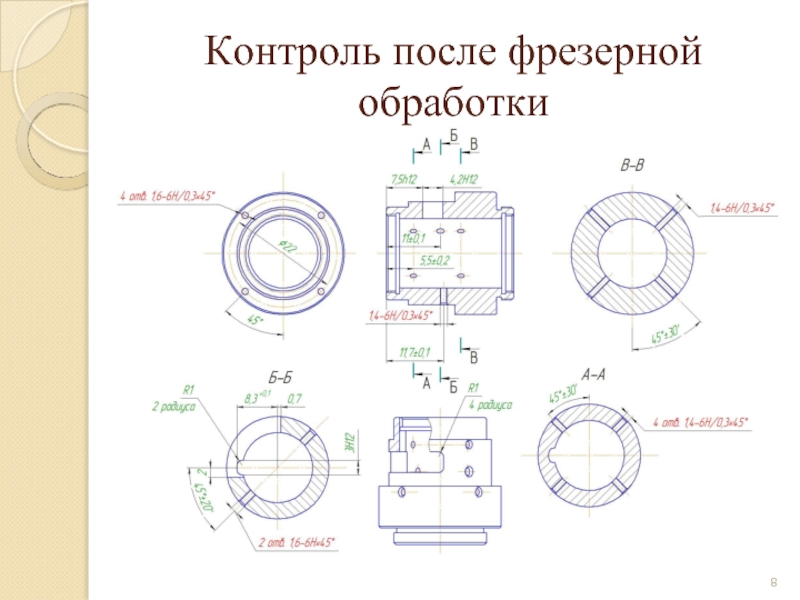

Слайд 8Контроль после фрезерной обработки


Слайд 9Контроль после фрезерной обработки
Резьба
Фаска
Заменяемые инструменты: штангенциркуль ШЦ, набор плоско-параллельных концевых мер

длины 3 класс

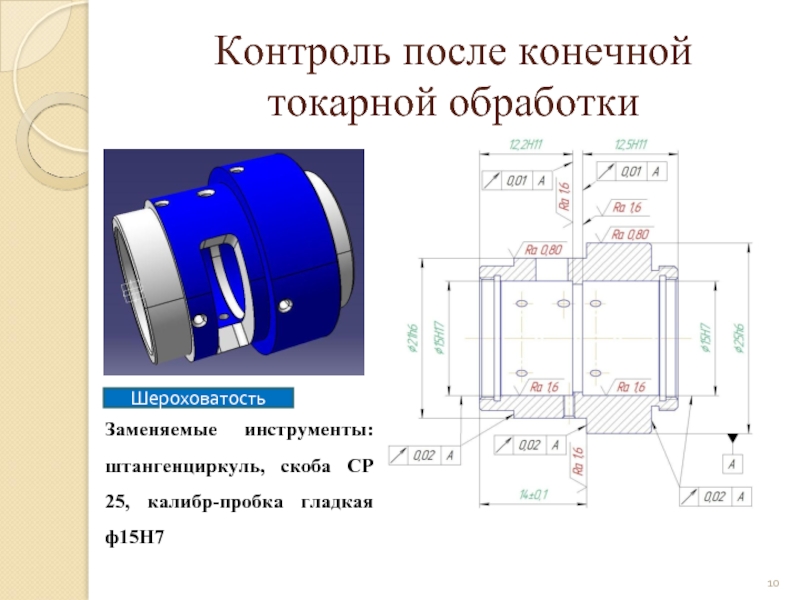

Слайд 10Контроль после конечной токарной обработки
Заменяемые инструменты: штангенциркуль, скоба СР 25, калибр-пробка

гладкая ф15Н7

Шероховатость

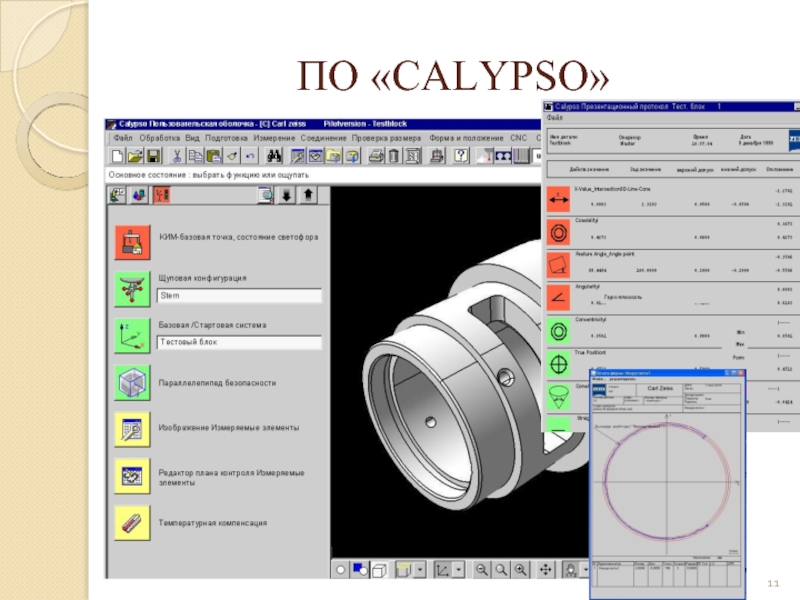

Слайд 11ПО «CALYPSO»

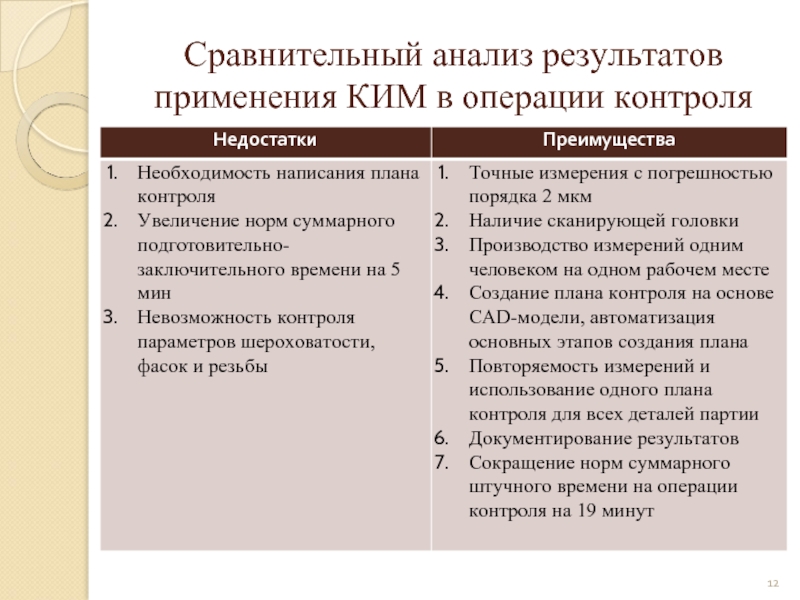

Слайд 12Сравнительный анализ результатов применения КИМ в операции контроля

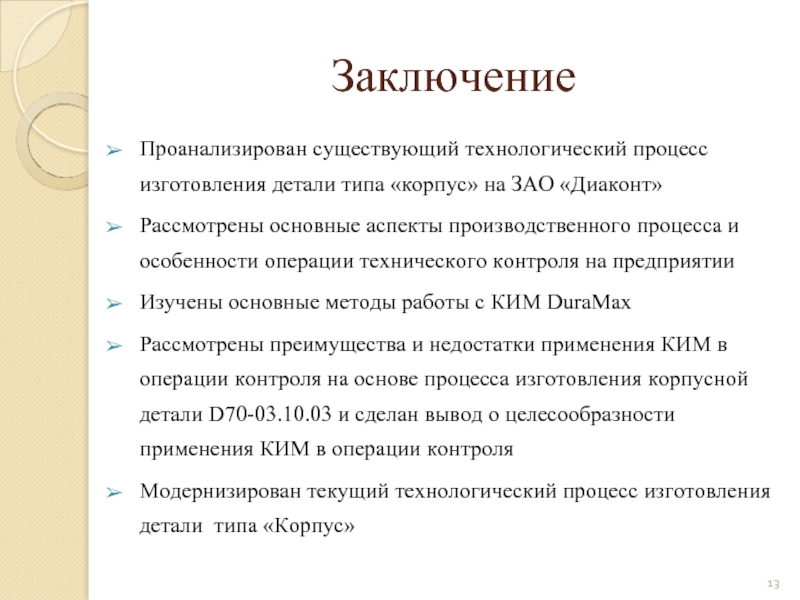

Слайд 13Заключение
Проанализирован существующий технологический процесс изготовления детали типа «корпус» на ЗАО «Диаконт»
Рассмотрены

основные аспекты производственного процесса и особенности операции технического контроля на предприятии
Изучены основные методы работы с КИМ DuraMax
Рассмотрены преимущества и недостатки применения КИМ в операции контроля на основе процесса изготовления корпусной детали D70-03.10.03 и сделан вывод о целесообразности применения КИМ в операции контроля
Модернизирован текущий технологический процесс изготовления детали типа «Корпус»

Слайд 14Спасибо за внимание!
