Слайд 1
Текст слайда:

NGN

Сети широкополосного доступа


Слайд 2
Текст слайда:

Инфокоммуникационные услуги


Слайд 3
Текст слайда:

Основные функциональные требования к ШПД NGN

возможность поддержки набора механизмов качества обслуживания (уровень 2, уровень 3);
возможность динамического выделения необходимой полосы пропускания по требованию приложения;
возможность поддержки работы приложений в режиме multicast;
возможность одновременной передачи трафика речи, видео и данных;
возможность совместного использования одного широкополосного подключения несколькими пользователями;
возможность поддержки функциональных возможностей VPN;
возможность учета трафика и сбора статистики для поддержки биллинга услуг и верификации параметров SLA;
возможность ограничения или блокировки доступа пользователей к определенным приложениям;
возможность удаленного управления и конфигурирования пользовательского оборудования со стороны провайдера услуг;
возможность обеспечения функций безопасности для оконечных пользователей, элементов сети провайдера услуг и инфраструктуры взаимодействующих операторов связи.


Слайд 4
Текст слайда:

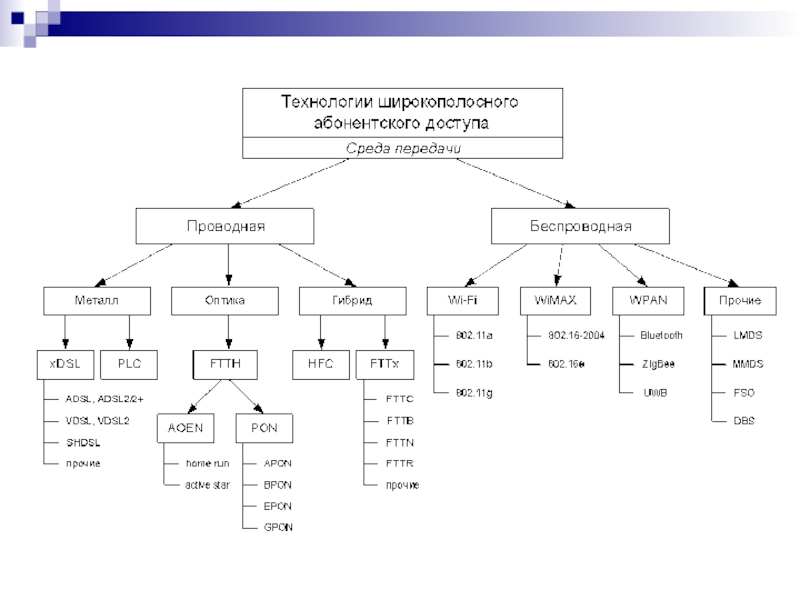

Принципы классификации технологий ШПД

среда передачи;
возможность использования существующей инфраструктуры сети;
область применения;
максимальная удаленность абонентов;
ширина полосы пропускания;
используемый диапазон частот;
возможность мобильности абонента;
стоимость реализации;
и т.д.


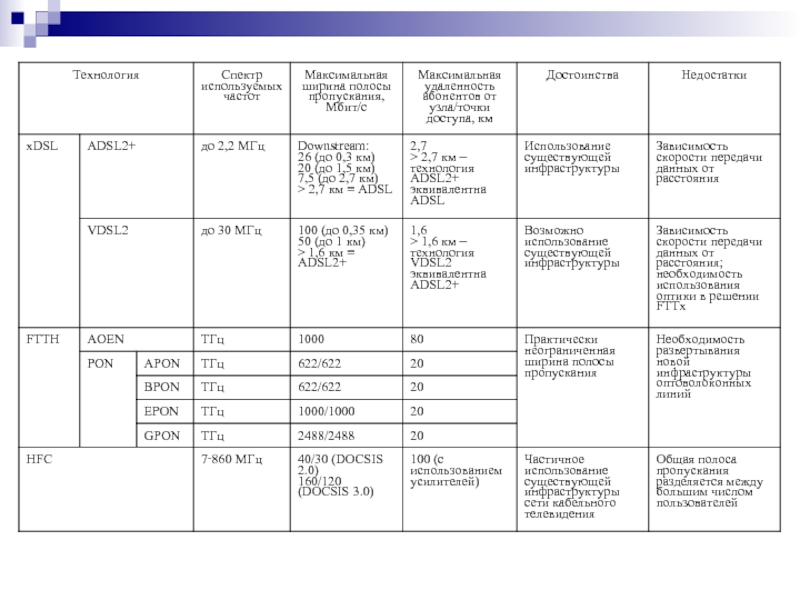

Слайд 5

Слайд 6
Текст слайда:

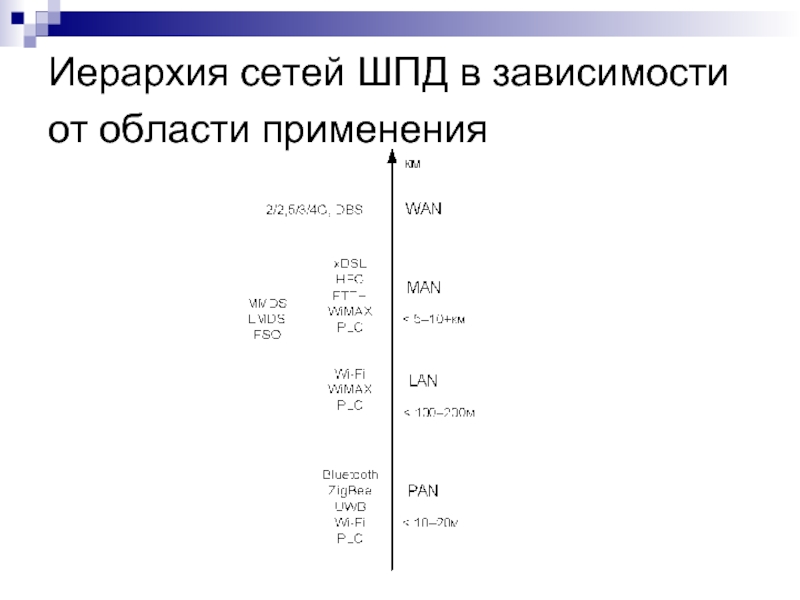

Иерархия сетей ШПД в зависимости от области применения



Слайд 7
Текст слайда:

Схемы сетей доступа для технологий а) DSL, б) беспроводные, в) PON.



Слайд 8
Текст слайда:

Технология xDSL

Аббревиатура xDSL обозначает семейство технологий, в котором для передачи информации предполагается использование незадействованных частот на существующих медных телефонных абонентских линиях (АЛ). При этом возможна одновременная передача речи и высокоскоростная передача данных по одной и той же телефонной линии.


Слайд 9
Текст слайда:




Слайд 10
Текст слайда:

Технология FTTH

Технология FTTH представляет собой способ предоставления оконечному пользователю широкополосного доступа с использованием оптоволоконных линий связи.

Технология FTTH является одной из семейства сетевых технологий, объединенных под общей аббревиатурой FTTx, где "x" определяет физическую точку, до которой фактически доходит оптический кабель.

Могут существовать варианты доведения оптического кабеля до конкретного абонента (FTTH), жилого здания (FTTB), распределительного шкафа (FTTC), какого-либо выносного модуля (FTTR), узла (FTTN) и пр.
В настоящее время существует две альтернативные технологии организации сетей FTTH:
активная оптическая сеть;
пассивная оптическая сеть.


Слайд 11
Текст слайда:

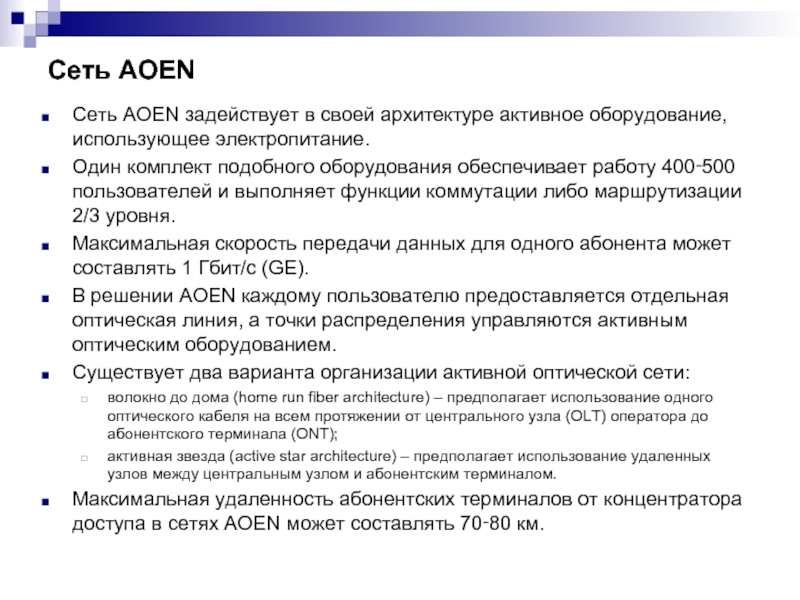

Сеть AOEN

Сеть AOEN задействует в своей архитектуре активное оборудование, использующее электропитание.
Один комплект подобного оборудования обеспечивает работу 400‑500 пользователей и выполняет функции коммутации либо маршрутизации 2/3 уровня.
Максимальная скорость передачи данных для одного абонента может составлять 1 Гбит/с (GE).
В решении AOEN каждому пользователю предоставляется отдельная оптическая линия, а точки распределения управляются активным оптическим оборудованием.
Существует два варианта организации активной оптической сети:
волокно до дома (home run fiber architecture) – предполагает использование одного оптического кабеля на всем протяжении от центрального узла (OLT) оператора до абонентского терминала (ONT);
активная звезда (active star architecture) – предполагает использование удаленных узлов между центральным узлом и абонентским терминалом.
Максимальная удаленность абонентских терминалов от концентратора доступа в сетях AOEN может составлять 70‑80 км.



Слайд 12
Текст слайда:

PON (Passive optical network)

Распределительная сеть доступа PON, основана на древовидной волоконно-кабельной архитектуре с пассивными оптическими разветвителями на узлах, представляет экономичный способ обеспечить широкополосную передачу информации.
Основная идея архитектуры PON — использование одного приемопередающего модуля в OLT (optical line terminal) для передачи информации множеству абонентских устройств ONT (optical network terminal), так же называемых ONU (optical network unit) и приема информации от них.
Для передачи потока информации от OLT к ONT — прямого (нисходящего) потока, как правило, используется длина волны 1550 нм. Наоборот, потоки данных от разных абонентских узлов в центральный узел, совместно образующие обратный (восходящий) поток, передаются на длине волны 1310 нм. В OLT и ONT встроены мультиплексоры WDM, разделяющие исходящие и входящие потоки.


Слайд 13
Текст слайда:

PON

Пассивная оптическая сеть (PON) предполагает использование пассивных сплиттеров (не требующих электропитания) для распределения оптического сигнала оконечным пользователям.
При этом один оптоволоконный канал может оптически разделяться между определенным числом абонентских терминалов (например, 16, 32 или 64).
Распределительная сеть PON в отличие от AOEN не поддерживает функций коммутации и маршрутизации и строится по принципы "точка-многоточка".
Максимальная удаленность абонентских терминалов от концентратора доступа в сетях PON может составлять 20 км.


Слайд 14
Текст слайда:

AOEN



Слайд 15
Текст слайда:

PON



Слайд 16
Текст слайда:

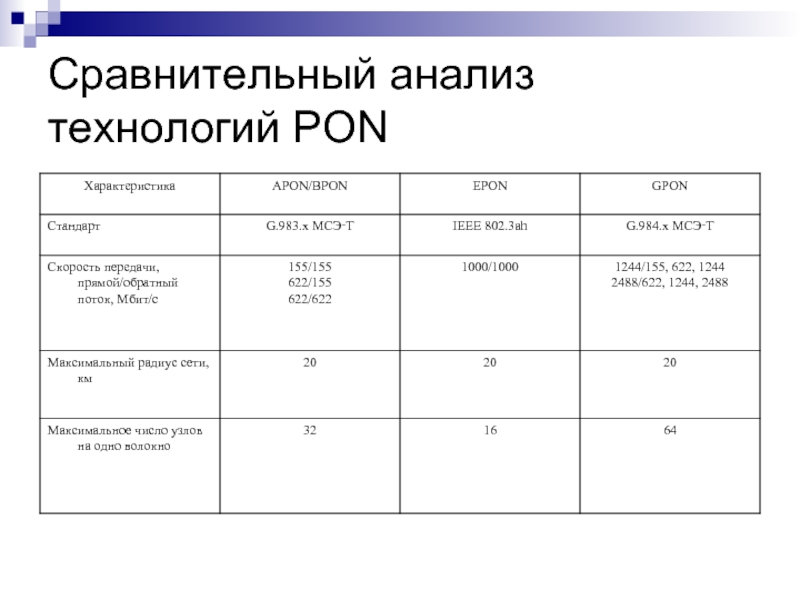

Сравнительный анализ технологий PON


Слайд 17
Текст слайда:

Технология HFC

Технология HFC представляет собой метод организации сети широкополосного доступа, при котором сеть доступа объединяет в себе элементы, как оптических, так и коаксиальных линий связи.
Коаксиальная составляющая подключает к сети от 100 до 2000 абонентов, используя топологию типа "дерево". На коаксиальном участке сети через определенные интервалы устанавливаются радиочастотные усилители, которые компенсируют затухание в кабеле и потери от деления сигнала.
Оптический узел сети HFC (оптикоэлектрический преобразователь) осуществляет преобразование оптических сигналов в электрические сигналы, и наоборот. Оптические кабели соединяют оптический узел с удаленной головной станцией оператора или концентратором.


Слайд 18
Текст слайда:

Общая структура сети доступа, построенной на базе технологии HFC



Слайд 19
Текст слайда:

Технология PLC/BPL

Технология PLC (Power Line Communication) – это телекоммуникационная технология, использующая силовые электросети для высокоскоростной передачи информации.
Узкополосные системы PLC работают в диапазоне частот 3‑148,5 КГц, в то время как широкополосные системы PLC функционируют в диапазоне 1‑30 МГц.


Слайд 20
Текст слайда:

Технология FTTH

Технология FTTH представляет собой способ предоставления оконечному пользователю широкополосного доступа с использованием оптоволоконных линий связи.

Технология FTTH является одной из семейства сетевых технологий, объединенных под общей аббревиатурой FTTx, где "x" определяет физическую точку, до которой фактически доходит оптический кабель.

Могут существовать варианты доведения оптического кабеля до конкретного абонента (FTTH), жилого здания (FTTB), распределительного шкафа (FTTC), какого-либо выносного модуля (FTTR), узла (FTTN) и пр.
В настоящее время существует две альтернативные технологии организации сетей FTTH:
активная оптическая сеть;
пассивная оптическая сеть.


Слайд 21

Слайд 22
Текст слайда:

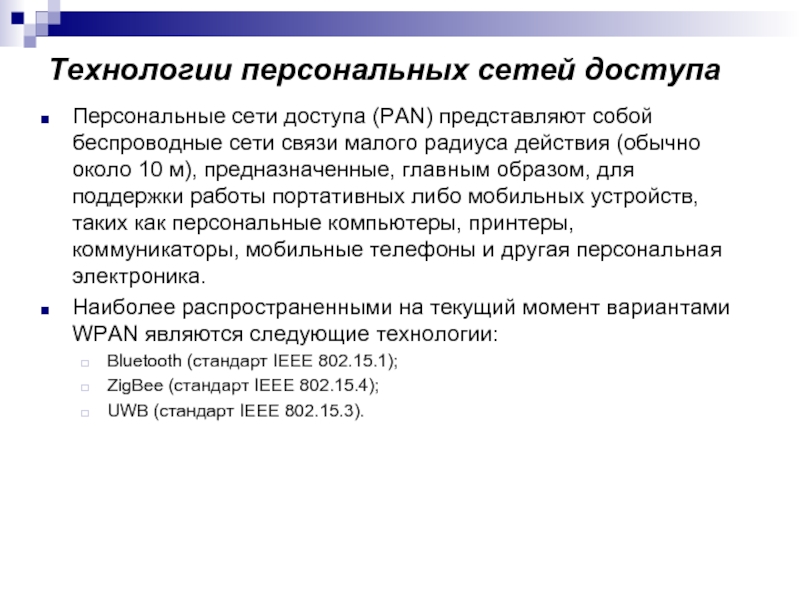

Технологии персональных сетей доступа

Персональные сети доступа (PAN) представляют собой беспроводные сети связи малого радиуса действия (обычно около 10 м), предназначенные, главным образом, для поддержки работы портативных либо мобильных устройств, таких как персональные компьютеры, принтеры, коммуникаторы, мобильные телефоны и другая персональная электроника.
Наиболее распространенными на текущий момент вариантами WPAN являются следующие технологии:
Bluetooth (стандарт IEEE 802.15.1);
ZigBee (стандарт IEEE 802.15.4);
UWB (стандарт IEEE 802.15.3).


Слайд 23
Текст слайда:

Эталонная модель сети высокоскоростного абонентского доступа




Слайд 24
Текст слайда:

15.03.2016

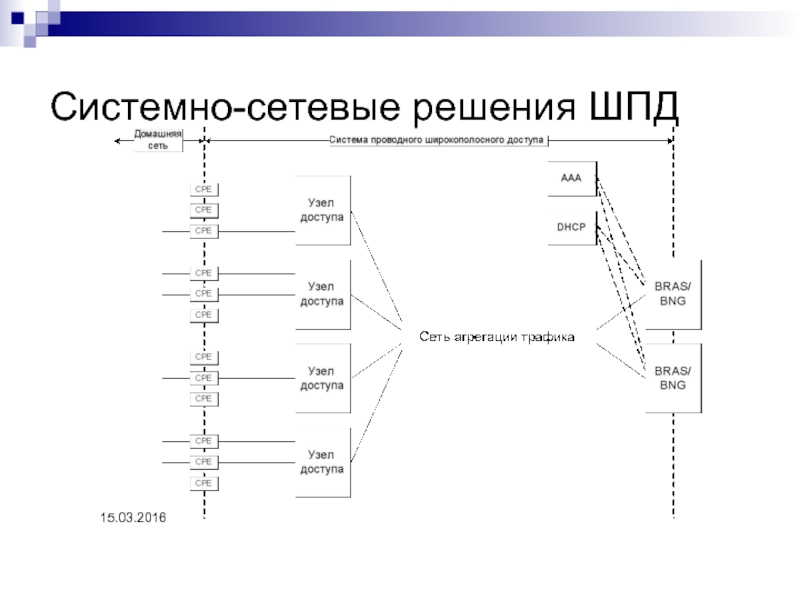

Системно-сетевые решения ШПД



Слайд 25
Текст слайда:

15.03.2016

Организация широкополосного доступа с использованием телефонных абонентских линий


Слайд 26
Текст слайда:

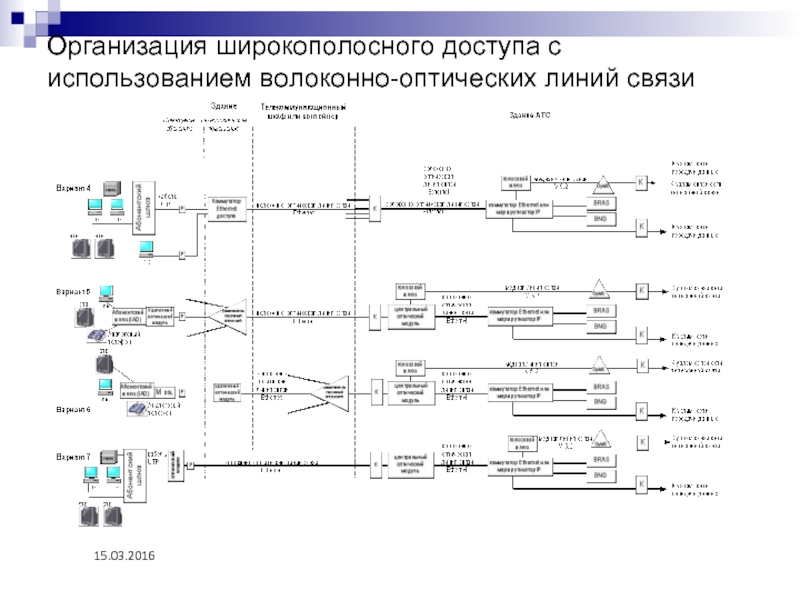

Организация широкополосного доступа с использованием волоконно-оптических линий связи

15.03.2016


Слайд 27
Текст слайда:

15.03.2016

Состав решения ШПД

мультиплексор доступа (DSLAM);
шлюз доступа (AG);
коммутатор доступа Ethernet (EAS);
сервер широкополосного доступа (BRAS);
сервер аутентификации, авторизации и учета (AAA).


Слайд 28
Текст слайда:

15.03.2016

Узел широкополосного доступа – xDSL (УДШ-X)
Мультиплексор доступа DSLAM (устанавливается в здании АТС, в контейнере или в шкафу)

Узел доступа мультисервисный (УДМ)
DSLAM, шлюз доступа AG (устанавливаются в здании АТС, в контейнере или в шкафу)

Узел широкополосного доступа – Ethernet (УДШ-E)
Коммутатор доступа Ethernet EAS (устанавливается в шкафу)

Узел доступа пограничный (УДП)
Сервер широкополосного доступа BRAS, сервер аутентификации, авторизации и учета AAA, DSLAM, AG (устанавливаются в здании АТС)


Слайд 29
Текст слайда:



Узел широкополосного доступа – xDSL


Слайд 30
Текст слайда:


Узел доступа мультисервисный


Слайд 31
Текст слайда:

Узел широкополосного доступа – Ethernet


Узел доступа пограничный



Слайд 32
Текст слайда:

15.03.2016

Узел широкополосного доступа – xDSL (УДШ-X)
Подключение оконечного оборудования к сети связи с целью предоставления услуг высокоскоростного доступа. Используются технологии: ADSL, ADSL2, ADSL2+, VDSL2, SHDSL.
Передача трафика услуг телефонной связи в направлении узла сети телефонной связи, базирующейся на технологии коммутации каналов.
Подключение удаленных узлов доступа (УДШ-X, УДШ-E) в качестве выносов по интерфейсам Ethernet.
Взаимодействие с системой управления сетью связи, в том числе для выполнения функций конфигурирования оборудования и сбора статистических данных.


Слайд 33
Текст слайда:

15.03.2016

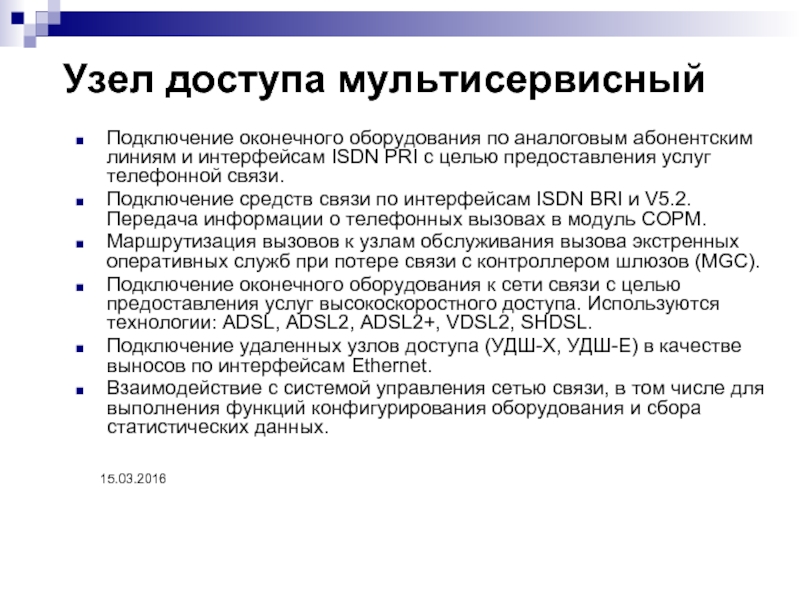

Узел доступа мультисервисный

Подключение оконечного оборудования по аналоговым абонентским линиям и интерфейсам ISDN PRI с целью предоставления услуг телефонной связи.
Подключение средств связи по интерфейсам ISDN BRI и V5.2.Передача информации о телефонных вызовах в модуль СОРМ.
Маршрутизация вызовов к узлам обслуживания вызова экстренных оперативных служб при потере связи с контроллером шлюзов (MGC).
Подключение оконечного оборудования к сети связи с целью предоставления услуг высокоскоростного доступа. Используются технологии: ADSL, ADSL2, ADSL2+, VDSL2, SHDSL.
Подключение удаленных узлов доступа (УДШ-X, УДШ-E) в качестве выносов по интерфейсам Ethernet.
Взаимодействие с системой управления сетью связи, в том числе для выполнения функций конфигурирования оборудования и сбора статистических данных.


Слайд 34
Текст слайда:

15.03.2016


Узел широкополосного доступа
Подключение оконечного оборудования к сети связи с целью предоставления услуг высокоскоростного доступа. Используется технология Ethernet.
Взаимодействие с системой управления сетью связи, в том числе для выполнения функций конфигурирования оборудования и сбора статистических данных.


Узел доступа пограничный
Подключение оконечного оборудования по аналоговым абонентским линиям и интерфейсам ISDN PRI с целью предоставления услуг телефонной связи.
Подключение средств связи по интерфейсам ISDN BRI и V5.2.
Передача информации о телефонных вызовах в модуль СОРМ.
Маршрутизация вызовов к узлам обслуживания вызова экстренных оперативных служб при потере связи с контроллером шлюзов (MGC).
Подключение оконечного оборудования к сети связи с целью предоставления услуг высокоскоростного доступа. Используются технологии: ADSL, ADSL2, ADSL2+, VDSL2, SHDSL.
Подключение удаленных узлов доступа (УДШ-X, УДШ-E) в качестве выносов по интерфейсам Ethernet.
Агрегация трафика услуг высокоскоростного доступа, включая сеансы пользователей PPP, IP и VPN.
Управление полосой пропускания и качеством обслуживания, которые доступны пользователям услуг высокоскоростного доступа.
Осуществление функций аутентификации/авторизации сеансов пользователей.
Динамическое назначение IP-адресов оконечному оборудованию.Формирование записей CDR с целью обеспечения учета объема оказанных высокоскоростных услуг.
Выполнение функций маршрутизатора IP и функций граничного маршрутизатора MPLS.
Взаимодействие с системой управления сетью связи, в том числе для выполнения функций конфигурирования оборудования и сбора статистических данных.


Слайд 35
Текст слайда:


архитектура абонентского шлюза, предложенная организацией HGI
