Нелинейная динамика тяжелого сжимаемого газа в приближении мелкой воды презентация
Содержание
- 1. Нелинейная динамика тяжелого сжимаемого газа в приближении мелкой воды
- 2. Содержание Введение. Исходная система уравнений движения тяжелого
- 3. 1. Статическая сжимаемость
- 4. 1. Применение
- 5. Уравнения движения Эйлера в поле силы тяжести
- 6. 3. Приближение мелкой воды.

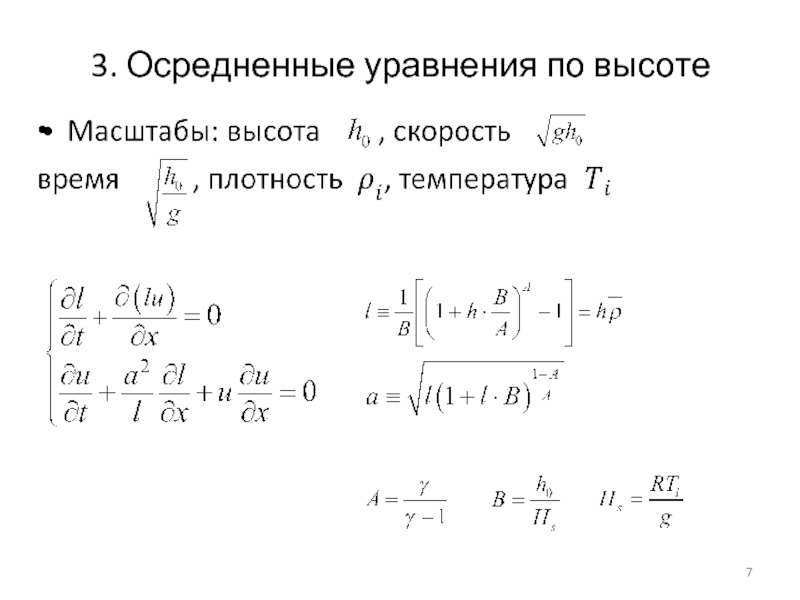

- 7. 3. Осредненные уравнения по высоте

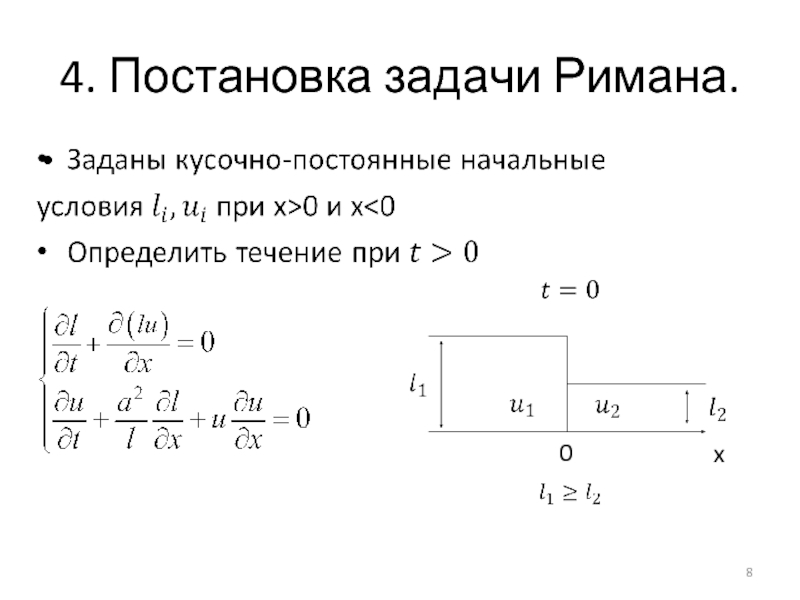

- 8. 4. Постановка задачи Римана.
- 9. 5. Решение Задачи Римана. Нахождение всех автомодельных
- 10. 5. Непрерывные решения. Простые волны Римана
- 11. 5. Разрывные решения. Соотношения Ранкина-Гюгонио. Ударные волны.
- 12. 5. «Конструирование» решения по начальным условиям
- 13. 5. Автомодельное решение. две ударные волны
- 14. 5. Автомодельное решение. волна разрежения – ударная
- 15. 5. Автомодельное решение. Две волны разрежения
- 16. 5. Автомодельное решение. Две волны разрежения, зона
- 17. 6. Анализ результатов. Сравнение с классической мелкой водой.
- 18. 6. Анализ результатов. Сравнение с классической мелкой
- 19. 6. Анализ результатов. Сравнение с классической мелкой
- 20. 7. Произвольная поверхность.
- 21. 7. Простые волны Римана. Простая
- 22. 8. Задача распада Разрыва
- 23. 9. Заключение Учет сжимаемости в мелкой воде
- 24. Спасибо за внимание!
- 25. Газ с твердыми частицами
- 26. Газ с твердыми частицами (Woods, 1995)

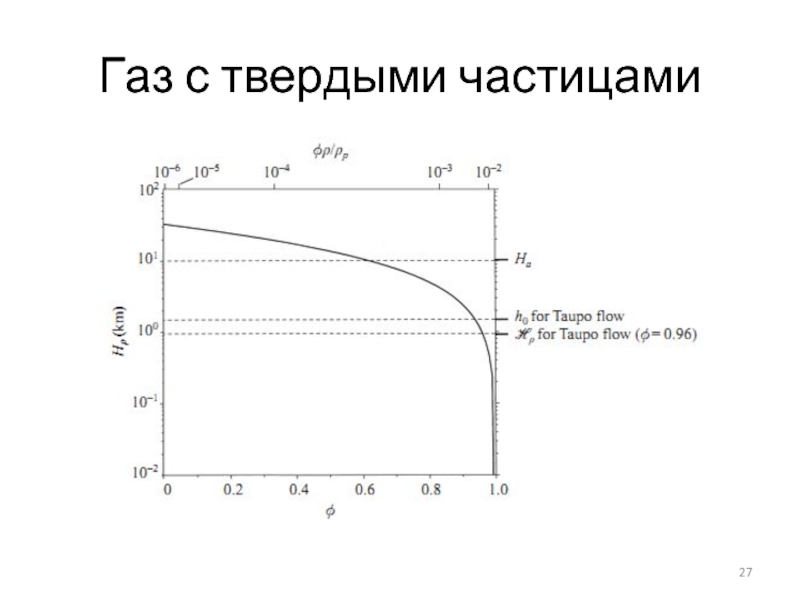

- 27. Газ с твердыми частицами
- 28. Атмосфера
Содержание Введение. Исходная система уравнений движения тяжелого сжимаемого газа со свободной поверхностью. Осредненная система уравнений – мелкая вода. Постановка задачи Римана. Решение Задачи Римана. Анализ результатов. Наклонная поверхность. Заключение.
Слайд 1Нелинейная динамика тяжелого сжимаемого газа в приближении мелкой воды
501 сектор
Институт
Космических Исследований РАН
Слайд 2Содержание
Введение.
Исходная система уравнений движения тяжелого сжимаемого газа со свободной поверхностью.
Осредненная система
уравнений – мелкая вода.
Постановка задачи Римана.
Решение Задачи Римана.
Анализ результатов.
Наклонная поверхность.
Заключение.
Постановка задачи Римана.
Решение Задачи Римана.
Анализ результатов.
Наклонная поверхность.
Заключение.
Слайд 5Уравнения движения Эйлера в поле силы тяжести
Политропный совершенный сжимаемый газ, непрерывные
процессы адиабатические.
2. Исходная система уравнений движения тяжелого сжимаемого газа со свободной поверхностью.
Слайд 95. Решение Задачи Римана.
Нахождение всех автомодельных непрерывных решений – центрированные волны
Римана.
Разрывные решения. Соотношения Ранкина-Гюгонио. Ударные волны.
«Конструирование» решения по начальным условиям
Разрывные решения. Соотношения Ранкина-Гюгонио. Ударные волны.
«Конструирование» решения по начальным условиям
Слайд 105. Непрерывные решения. Простые волны Римана
Инварианты Римана
Волны Римана, прямые характеристики
Слайд 115. Разрывные решения. Соотношения Ранкина-Гюгонио. Ударные волны.
У.В. Распространяется по газу с
параметрами 1,
оставляя позади газ с параметрами 2
оставляя позади газ с параметрами 2

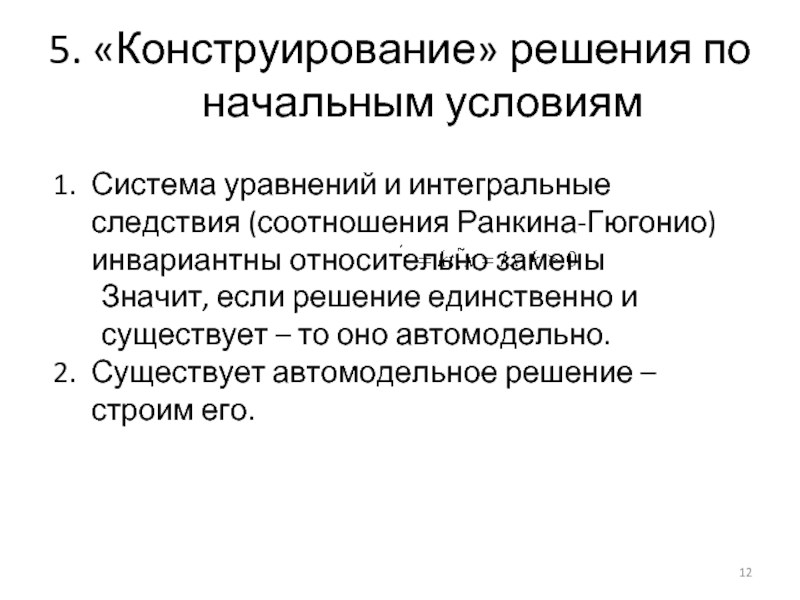

Слайд 125. «Конструирование» решения по начальным условиям
Система уравнений и интегральные следствия (соотношения
Ранкина-Гюгонио) инвариантны относительно замены
Значит, если решение единственно и существует – то оно автомодельно.
Существует автомодельное решение – строим его.
Значит, если решение единственно и существует – то оно автомодельно.
Существует автомодельное решение – строим его.

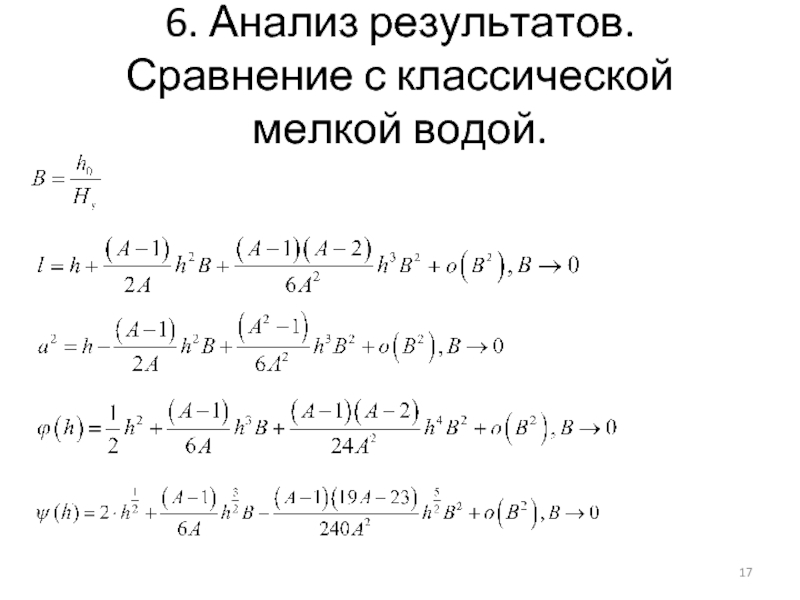

Слайд 186. Анализ результатов. Сравнение с классической мелкой водой.
Уменьшилась область начальных условий,
при которых реализуется конфигурация «две волны разрежения, зона вакуума».
Начальные условия, при которых в случае классической мелкой воды реализуется конфигурация «две волны разрежения, зона вакуума» теперь реализуют конфигурацию «две волны разрежения».
Начальные условия, при которых в случае классической мелкой воды реализуется конфигурация «две волны разрежения, зона вакуума» теперь реализуют конфигурацию «две волны разрежения».
Слайд 196. Анализ результатов. Сравнение с классической мелкой водой.
Увеличилась область начальных условий,
при которых реализуется конфигурация «волна разрежения, ударная волна».
Начальные условия, при которых в случае классической мелкой воды реализуются конфигурация «две волны разрежения»
Начальные условия, при которых в случае классической мелкой воды реализуются конфигурация «две волны разрежения»
и конфигурация «две ударные волны»
теперь «волна разрежения, ударная волна»
Слайд 217. Простые волны Римана.
Простая волна – одно из уравнений выполняется
тождественно
во всей области
Откуда следует линейность
Откуда следует линейность
- Простая r-волна

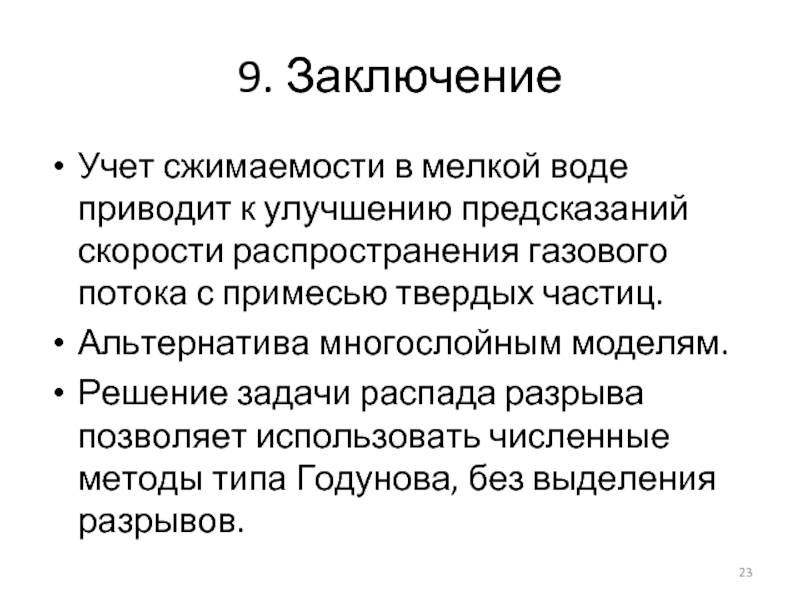

Слайд 239. Заключение
Учет сжимаемости в мелкой воде приводит к улучшению предсказаний скорости
распространения газового потока с примесью твердых частиц.
Альтернатива многослойным моделям.
Решение задачи распада разрыва позволяет использовать численные методы типа Годунова, без выделения разрывов.
Альтернатива многослойным моделям.
Решение задачи распада разрыва позволяет использовать численные методы типа Годунова, без выделения разрывов.
