Наземные исследования при установившихся и не установившихся режимах. Замер дебита в АГЗУ презентация
Содержание
- 1. Наземные исследования при установившихся и не установившихся режимах. Замер дебита в АГЗУ
- 2. ГЗУ предназначена для автоматического учета количества жидкости
- 3. Схема основного оборудования в АГЗУ
- 4. Технология замера дебита скважины в АГЗУ Перед
- 5. Технология замера дебита скважины в АГЗУ Оператор
- 6. Технология замера дебита скважины в АГЗУ Оператор
- 7. Технология замера дебита скважины в АГЗУ Оператор
- 8. ПСМ Переключатель скважин многоходовой Задвижка на байпасной линии Оборудование для замера дебита
- 9. Задвижка на линии к сепаратору Сепарационная ёмкость
- 10. Сборные коллектора обратные клапана Турбинный определитель расхода
Слайд 1НК «ЮКОС»
ЗАО «ЮКОС ЭП»
Учебный центр ОАО «Томскнефть» ВНК
Элемент 8.1.Проведение динамометрирования
УЧЕБНЫЙ
Слайд 2ГЗУ предназначена для автоматического учета количества жидкости и газа, добываемых из
нефтяных скважин с последующим определением дебита скважины. Установка позволяет осуществлять контроль над работой скважин по наличию подачи жидкости и газа и обеспечивает передачу этой информации, а также информацию об аварии на диспетчерский пункт. Областью применения установок является нефтегазодобывающие предприятия, имеющие скважины с дебитом до 400 м3\сут и содержанием газа в жидкости при нормальных условиях до 160 м3\м3.
Оборудование групповой установки рассчитывается на подключение и сбор продукции с 8—12, а иногда и более скважин. Продукция, поступающая со скважины, замеряется периодически для каждой скважины.
АГЗУ
Слайд 3Схема основного оборудования в АГЗУ
Сборный коллектор
Линнии задвижек
ПСМ
( переключатель
скважин
многоходовой)
сепаратор
общий
трубопровод
задвижка
заслонка
Регулятор расхода
Поплавковый уровнемер
Гидропривод
Слайд 4Технология замера дебита скважины в АГЗУ
Перед замером оператор в БМА
переводит АГЗУ
с автоматического замера в ручной режим (гидропивод);
включить освещение;
включить вентиляцию.
включить освещение;
включить вентиляцию.
БМА блок местной автоматики
включить вентиляцию
ручной режим (гидропивод)
1

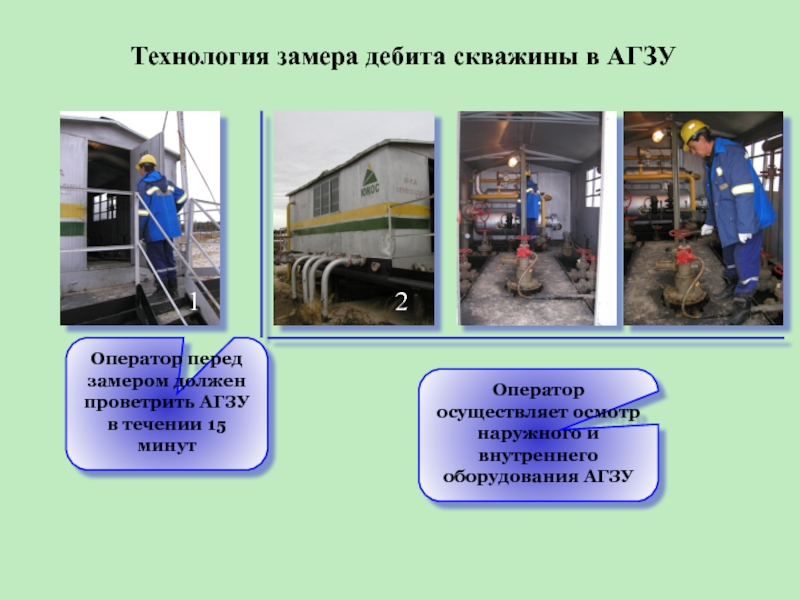

Слайд 5Технология замера дебита скважины в АГЗУ
Оператор перед замером должен проветрить АГЗУ
в течении 15 минут
Оператор осуществляет осмотр наружного и внутреннего оборудования АГЗУ
1
2

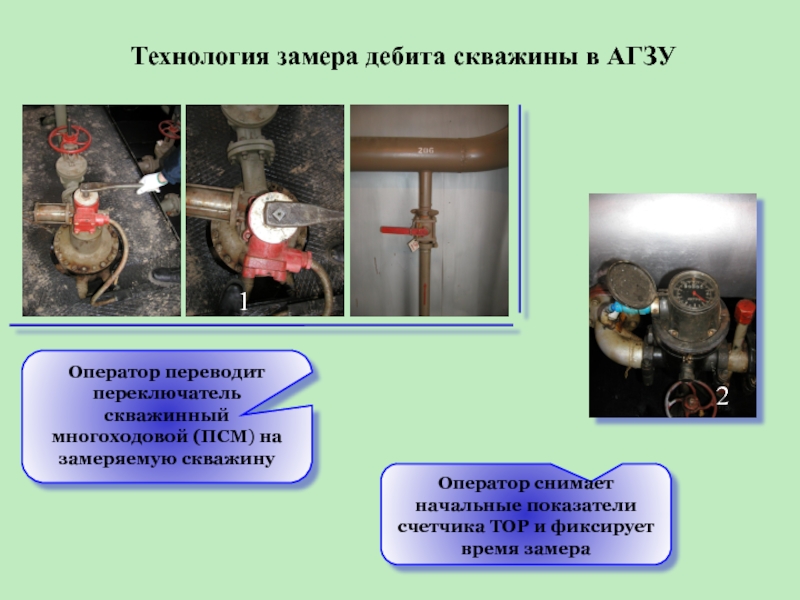

Слайд 6Технология замера дебита скважины в АГЗУ
Оператор переводит переключатель скважинный многоходовой (ПСМ)
на замеряемую скважину
Оператор снимает начальные показатели счетчика ТОР и фиксирует время замера
1
2
Слайд 7Технология замера дебита скважины в АГЗУ
Оператор снимает конечные показатели счетчика ТОР
и фиксирует время замера
Осуществить расчет дебита переведя в суточную добычу скважины.
В БМА выключить автоматический замер скважины
1
2

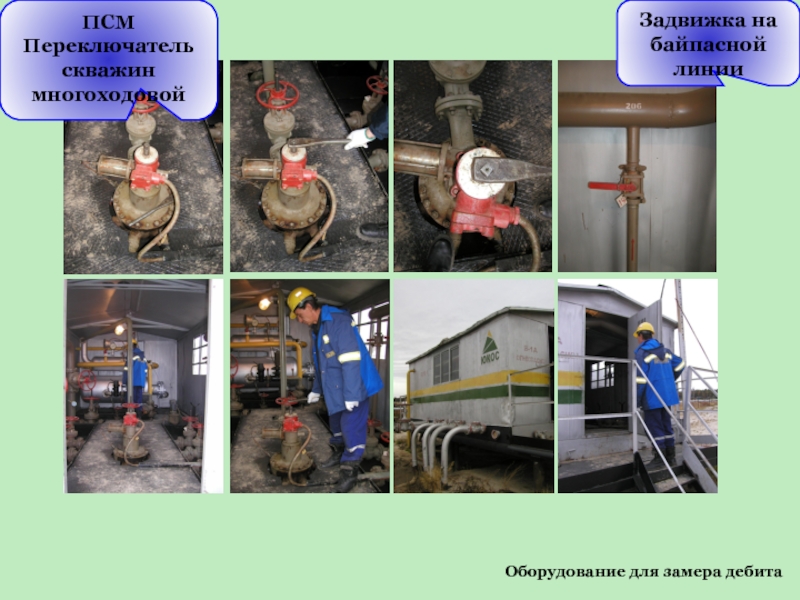

Слайд 8ПСМ
Переключатель скважин многоходовой
Задвижка на байпасной линии
Оборудование для замера дебита

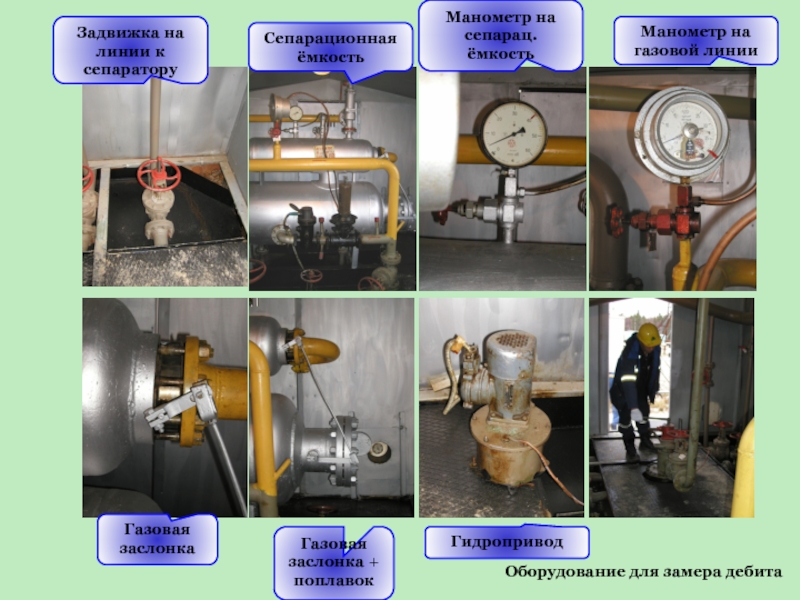

Слайд 9Задвижка на линии к сепаратору
Сепарационная ёмкость
Манометр на сепарац. ёмкость
Манометр на газовой
линии
Гидропривод
Газовая заслонка
Газовая заслонка +
поплавок
Оборудование для замера дебита

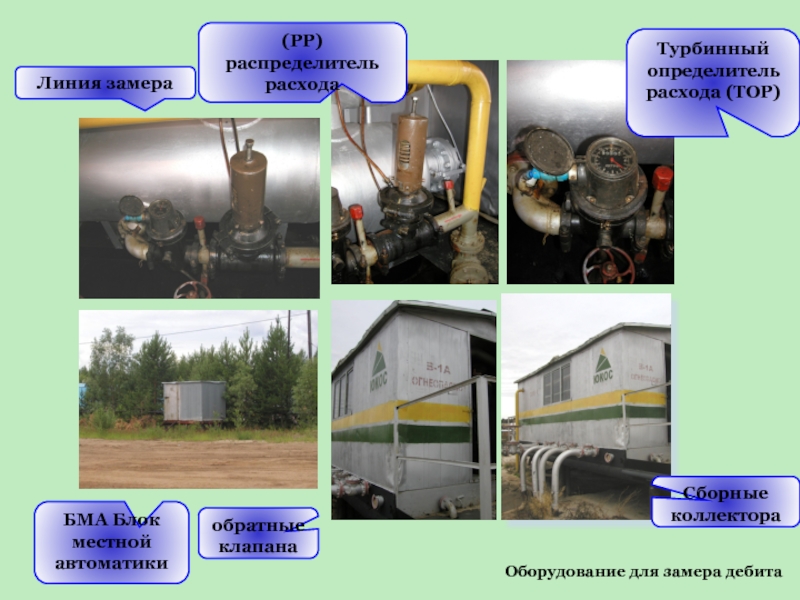

Слайд 10Сборные коллектора
обратные клапана
Турбинный определитель расхода (ТОР)
БМА Блок местной автоматики
(РР) распределитель расхода
Линия
замера
Оборудование для замера дебита
