Национальный исследовательский Томский политехнический университет презентация

Цель: рассмотреть основы зондового метода исследования плазмы; Описание эксперимента с установленным плоским зондом; простейший метод обработки характерис-тик; экспериментальная часть.

Слайд 1Томск 2014
Выполнил: студент гр. 4НМ31
Серикбаев Б. С.
Национальный исследовательский Томский политехнический университет


Научно-исследовательская

практика

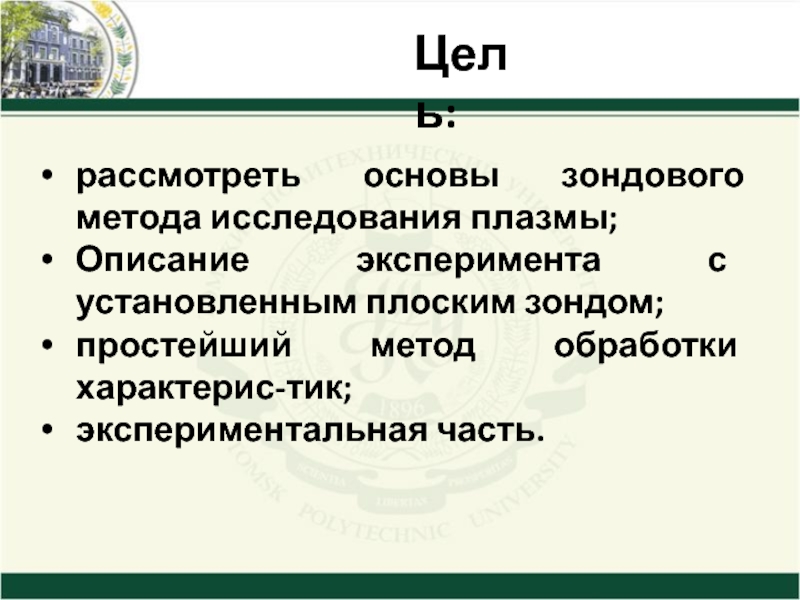

Слайд 2Цель:
рассмотреть основы зондового метода исследования плазмы;
Описание эксперимента с установленным плоским зондом;
простейший

метод обработки характерис-тик;
экспериментальная часть.




Слайд 3
История
Ирвинг Ленгмюр
1881-1957

Зонд Ленгмюра — устройство, используемое для диагностики плазмы. Зондовый

метод был впервые предложен Ирвингом Ленгмюром в 1923 году. Этот метод основан на измерении плотности тока заряженных частиц на помещенный в плазму электрический проводник в зависимости от его потенциала. Соответствующая кривая называется зондовой вольт-амперной характеристикой. Наибольшее распространение при исследованиях получили цилиндрический, сферический и плоский зонды.

Слайд 4

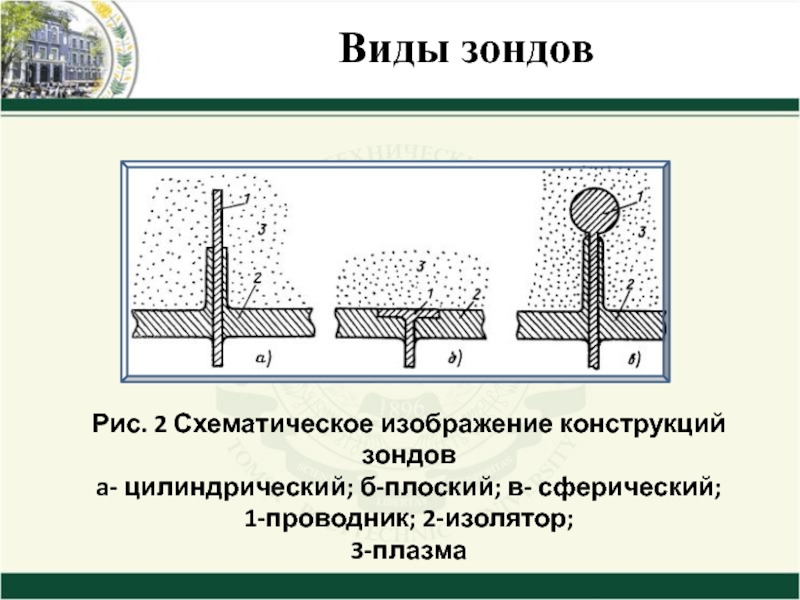

Виды зондов

Рис. 2 Схематическое изображение конструкций зондов
a- цилиндрический; б-плоский; в- сферический;


1-проводник; 2-изолятор;
3-плазма

Слайд 5

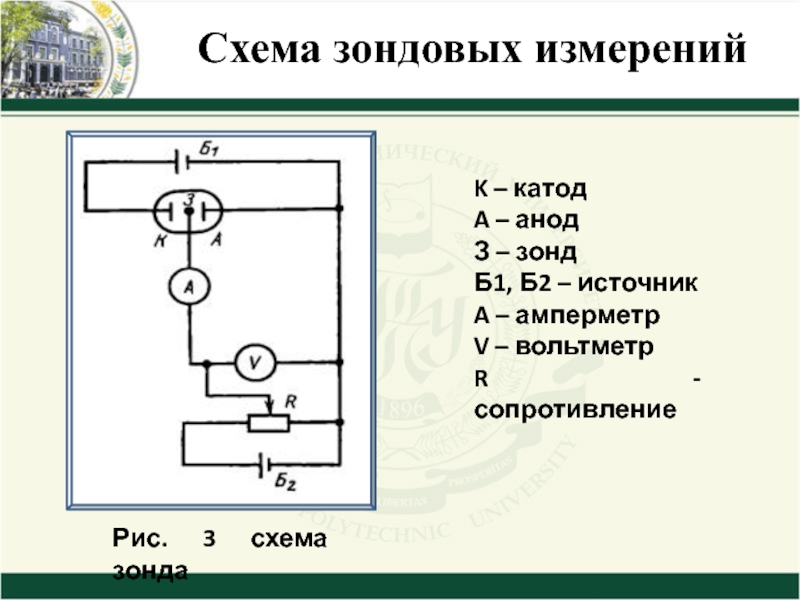

Схема зондовых измерений
Рис. 3 схема зонда
K – катод
A – анод
З

– зонд
Б1, Б2 – источник
A – амперметр
V – вольтметр
R - сопротивление


Слайд 6
Рис. 4 ВАХ

Вольтамперная характеристика

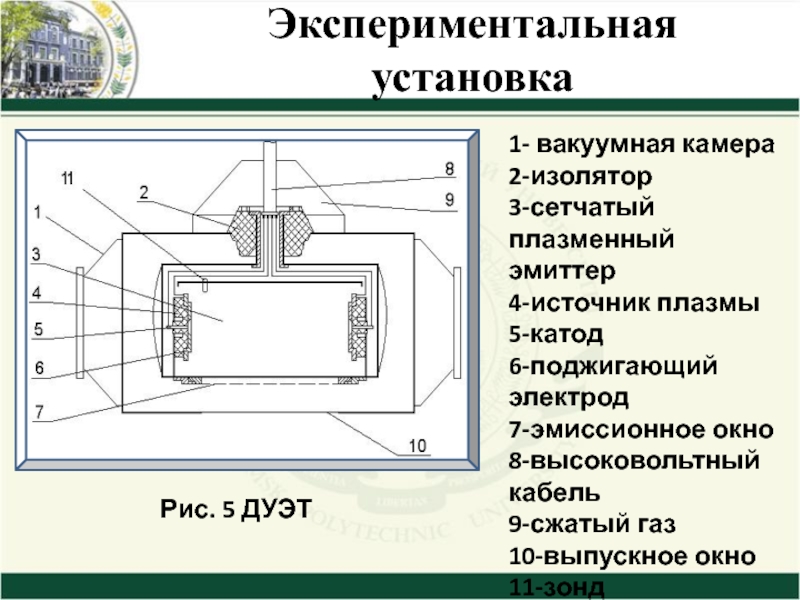

Слайд 7Экспериментальная установка

Рис. 5 ДУЭТ
1- вакуумная камера
2-изолятор
3-сетчатый плазменный эмиттер
4-источник плазмы
5-катод
6-поджигающий

электрод
7-эмиссионное окно
8-высоковольтный кабель
9-сжатый газ
10-выпускное окно
11-зонд

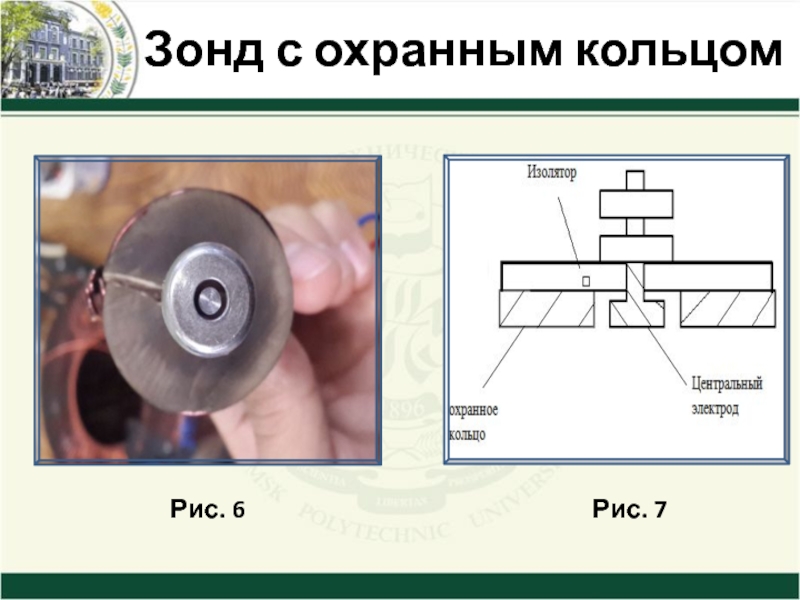

Слайд 8Зонд с охранным кольцом

Рис. 6

Рис. 7

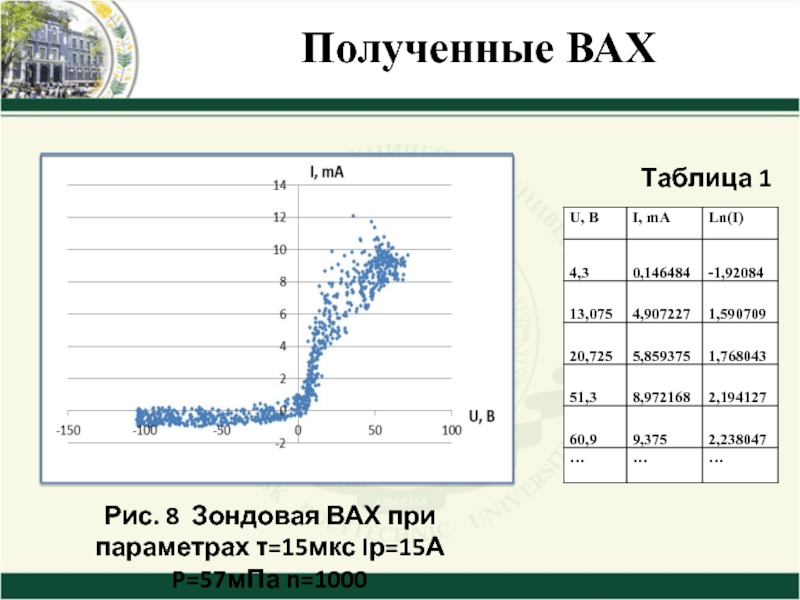

Слайд 9Полученные ВАХ
Рис. 8 Зондовая ВАХ при параметрах τ=15мкс Iр=15А P=57мПа

n=1000

Таблица 1

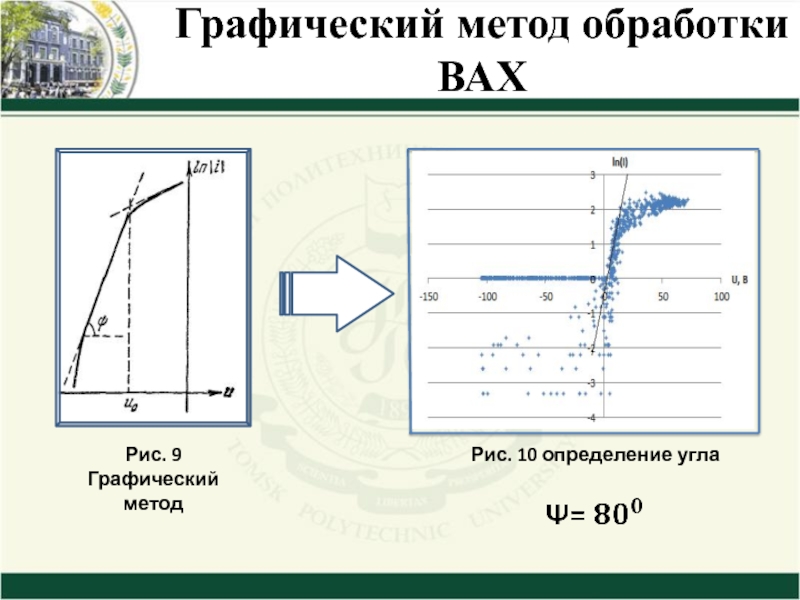

Слайд 10Графический метод обработки
ВАХ

Рис. 9 Графический метод
Рис. 10

определение угла

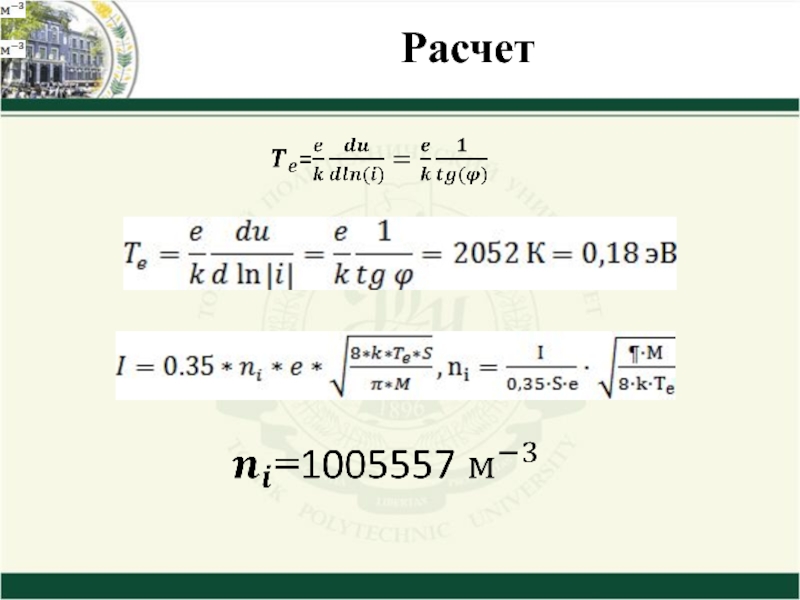

Слайд 11Расчет

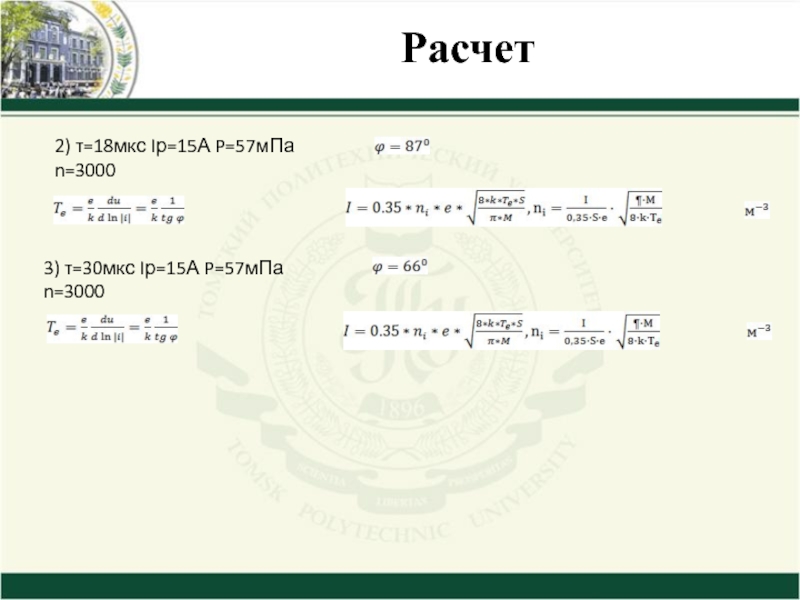

Слайд 12Расчет
2) τ=18мкс Iр=15А P=57мПа n=3000

=616,58 К=0,05 эВ

= 183486

3)

τ=30мкс Iр=15А P=57мПа n=3000



=5170.19 К=0,45 эВ


= 633622

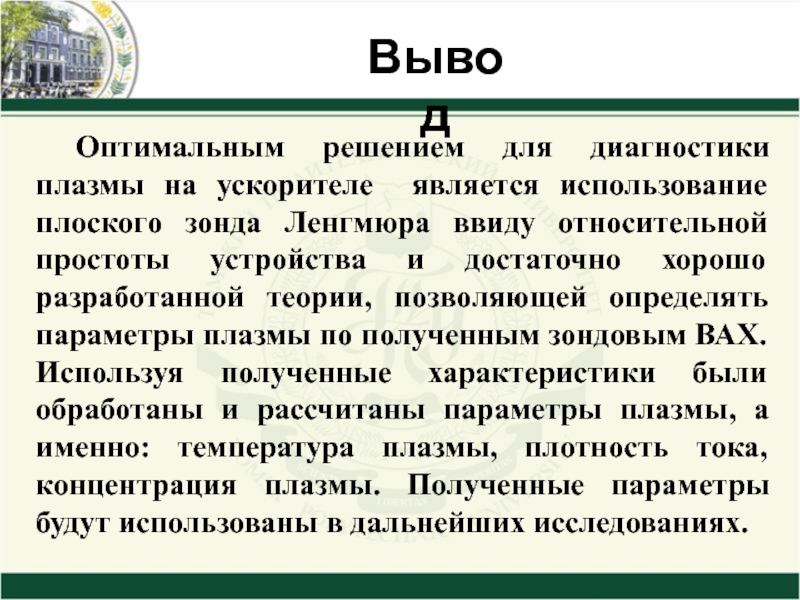

Слайд 13Вывод

Оптимальным решением для диагностики плазмы на ускорителе является использование плоского зонда

Ленгмюра ввиду относительной простоты устройства и достаточно хорошо разработанной теории, позволяющей определять параметры плазмы по полученным зондовым ВАХ. Используя полученные характеристики были обработаны и рассчитаны параметры плазмы, а именно: температура плазмы, плотность тока, концентрация плазмы. Полученные параметры будут использованы в дальнейших исследованиях.

Оптимальным решением для диагностики плазмы на ускорителе является использование плоского зонда Ленгмюра ввиду относительной простоты устройства и достаточно хорошо разработанной теории, позволяющей определять параметры плазмы по полученным зондовым ВАХ. Используя полученные характеристики были обработаны и рассчитаны параметры плазмы, а именно: температура плазмы, плотность тока, концентрация плазмы. Полученные параметры будут использованы в дальнейших исследованиях.


Слайд 14Спасибо за внимания!!!
