МОДУЛЬНЫЙ ПРИВОД CFW-11M презентация
Содержание
- 1. МОДУЛЬНЫЙ ПРИВОД CFW-11M
- 2. CFW-11M Общая информация о продукции
- 3. UP-11 – инвертор – блок питания

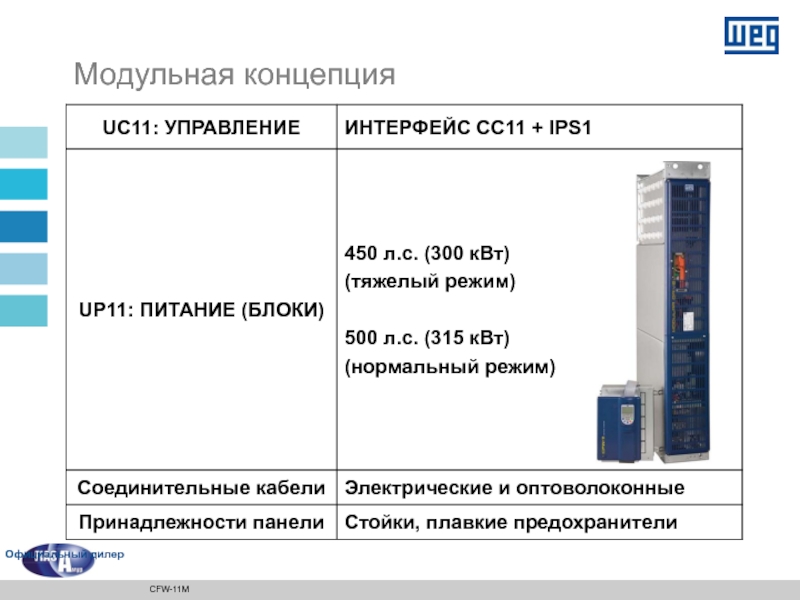

- 4. Модульная концепция CFW-11M
- 5. Модульный блок выпрямителя – RMW11 Встроенный входной
- 6. Модульный блок выпрямителя – RMW11 CFW-11M
- 7. Укомплектованная панель Диапазон мощности для нормального режима работы (ND), : Модульный привод AFW11 CFW-11M
- 8. Модульный привод AFW11 Основные компоненты:
- 9. Модульный привод AFW11 Блок управления – UC11 CFW-11M
- 10. Модульный привод AFW11 Панель AFW11 :
- 11. AFW11M: Инструкция по монтажу Типовые чертежи;
- 12. Одновременно можно подсоединить до 5 блоков
- 13. Номинальные токи 1) 45ºC; 2) 40ºC CFW-11M
- 14. Номинальные токи 1) 45ºC; 2) 40ºC CFW-11M
- 15. Соединительные кабели CFW-11M
- 16. CFW-11M
- 17. CFW-11M
- 18. Исполнение
- 19. CFW-11M
- 20. WEG ELECTRIC CIS ООО «ФИАС-Амур»
CFW-11M Общая информация о продукции Контроль и диагностика Исполнение УКАЗАТЕЛЬ
Слайд 3UP-11 – инвертор – блок питания
Модульный привод CFW11– UC11 &
UP11
UC-11 – блок управления
CFW-11M
Слайд 5Модульный блок выпрямителя – RMW11
Встроенный входной реактор
Предзарядка тиристора
01 RMW11
(выпрямитель) для каждого 02 UP (инверторы), или для каждого 900 л.с. (700 кВт)
Топология 6 или 12 импульсов
Топология 6 или 12 импульсов
CFW-11M
Слайд 7Укомплектованная панель
Диапазон мощности для нормального режима работы (ND), :
Модульный привод
AFW11
CFW-11M
Слайд 8Модульный привод AFW11
Основные компоненты:
Автоматический прерыватель – ABW
Выпрямитель - RMW11
или мосты
Блок питания - UP11
Блок управления - UC11
Блок питания - UP11
Блок управления - UC11
CFW-11M
Слайд 10Модульный привод AFW11
Панель AFW11 :
Диапазон мощности:
- 700 кВт (900
л.с.): с 2 блоками питания
- 2000 кВт (2500 л.с.): с 5 блоками питания Габариты: 2496x1400x850 мм (высотаxширинаxглубина)
- 2000 кВт (2500 л.с.): с 5 блоками питания Габариты: 2496x1400x850 мм (высотаxширинаxглубина)
CFW-11M
Слайд 11AFW11M: Инструкция по монтажу
Типовые чертежи;
Габариты;
Механические комплекты;
Рисунки и планы
монтажа
Техническое описание основных компонентов;
Примеры панелей.
Техническое описание основных компонентов;
Примеры панелей.
CFW-11M

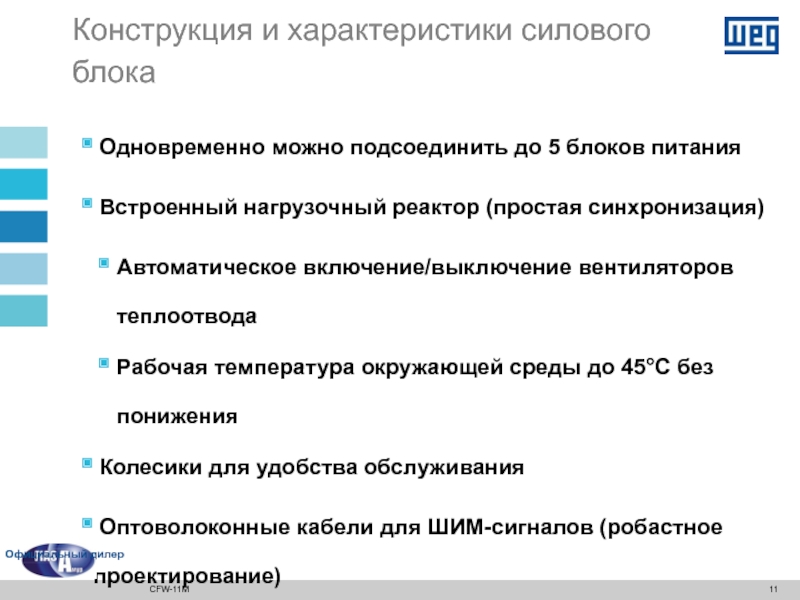

Слайд 12 Одновременно можно подсоединить до 5 блоков питания
Встроенный нагрузочный реактор
(простая синхронизация)
Автоматическое включение/выключение вентиляторов теплоотвода
Рабочая температура окружающей среды до 45°C без понижения
Колесики для удобства обслуживания
Оптоволоконные кабели для ШИМ-сигналов (робастное проектирование)
Высокая плотность мощности и гибкая конструкция:
A x L x P = 1506 x 230 x 636 мм (171 кг)
Автоматическое включение/выключение вентиляторов теплоотвода
Рабочая температура окружающей среды до 45°C без понижения
Колесики для удобства обслуживания
Оптоволоконные кабели для ШИМ-сигналов (робастное проектирование)
Высокая плотность мощности и гибкая конструкция:
A x L x P = 1506 x 230 x 636 мм (171 кг)
Конструкция и характеристики силового блока
CFW-11M
