Моделирование процессов ОМД презентация
Содержание
- 1. Моделирование процессов ОМД

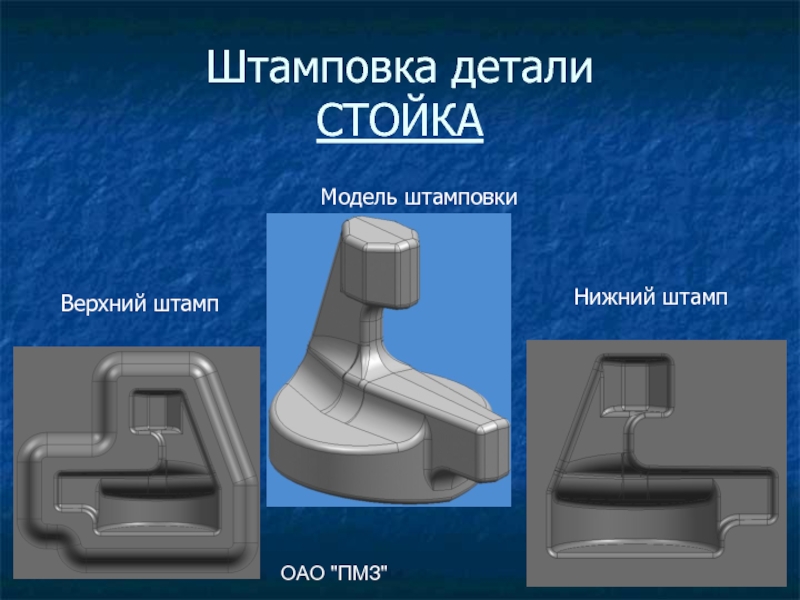

- 2. ОАО "ПМЗ" Штамповка детали СТОЙКА Верхний штамп Нижний штамп Модель штамповки

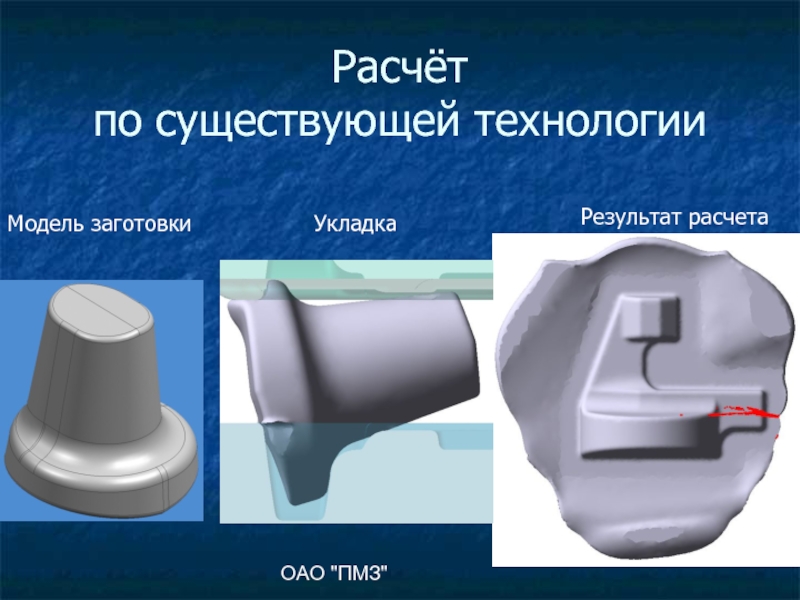

- 3. ОАО "ПМЗ" Расчёт по существующей технологии Укладка Результат расчета Модель заготовки

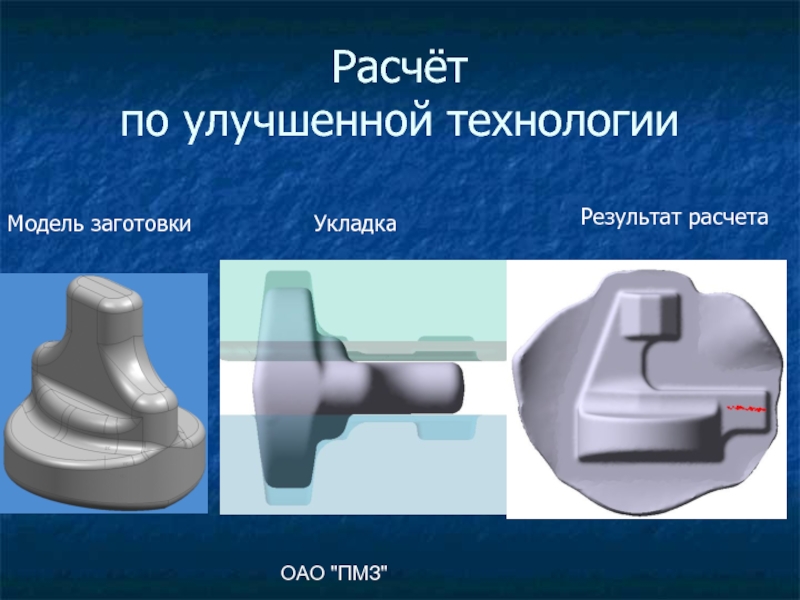

- 4. ОАО "ПМЗ" Расчёт по улучшенной технологии Укладка Результат расчета Модель заготовки
- 5. ОАО "ПМЗ" Выводы Форма детали обеспечивает однозначное

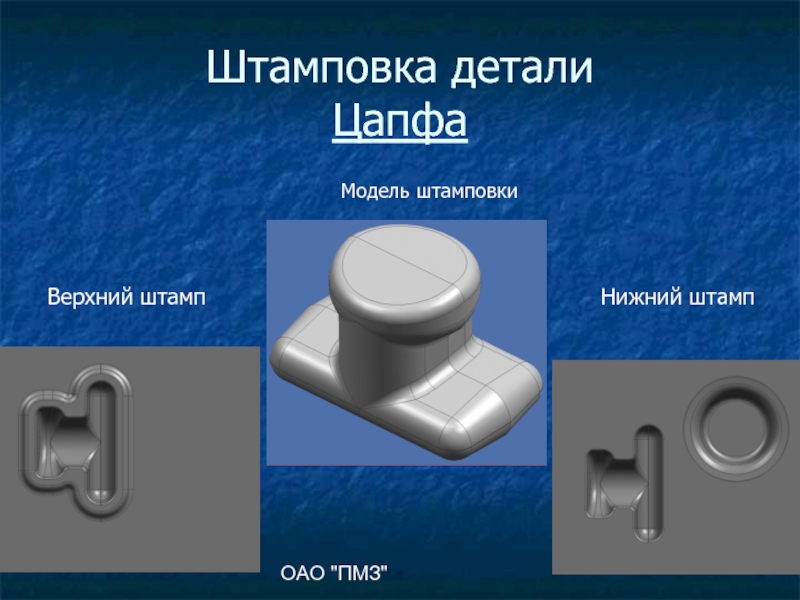

- 6. ОАО "ПМЗ" Штамповка детали Цапфа Верхний штамп Нижний штамп Модель штамповки

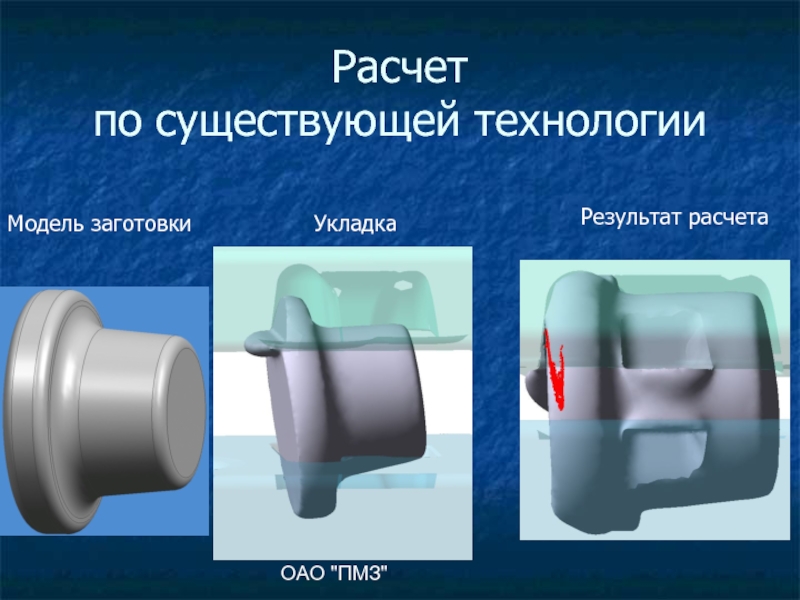

- 7. ОАО "ПМЗ" Расчет по существующей технологии Укладка Результат расчета Модель заготовки
- 8. ОАО "ПМЗ" Расчет по улучшенной технологии Укладка Результат расчета Модель заготовки
- 9. ОАО "ПМЗ" Выводы Были выявлены и устранены

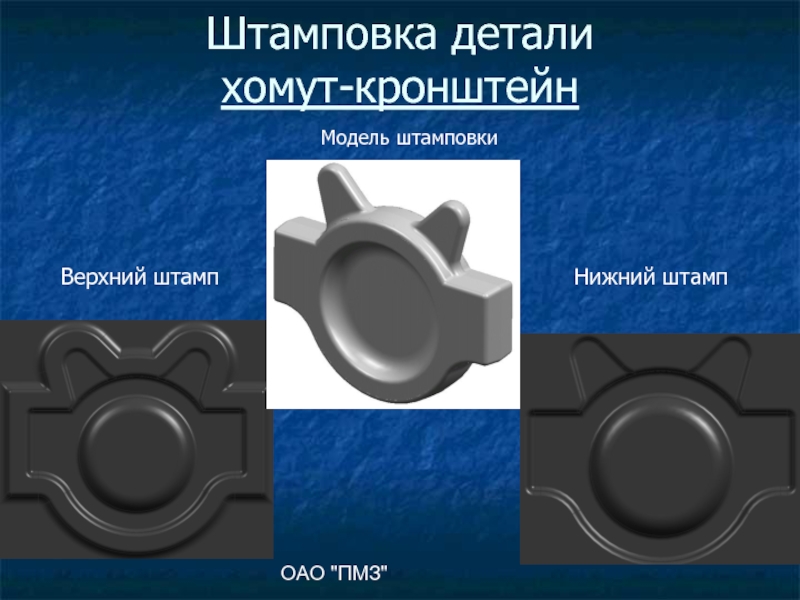

- 10. ОАО "ПМЗ" Штамповка детали хомут-кронштейн Верхний штамп Нижний штамп Модель штамповки

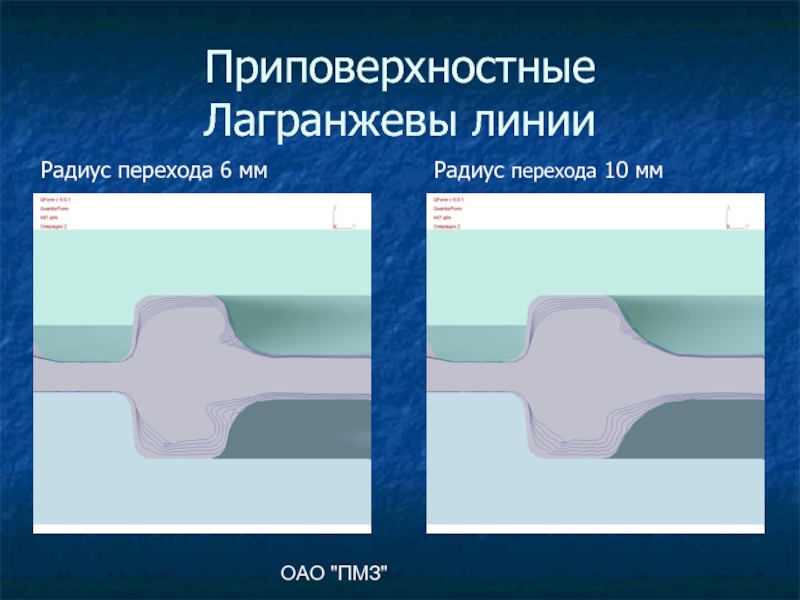

- 11. ОАО "ПМЗ" Приповерхностные Лагранжевы линии Радиус перехода 6 мм Радиус перехода 10 мм
- 12. ОАО "ПМЗ" Выводы Был выявлен дефект

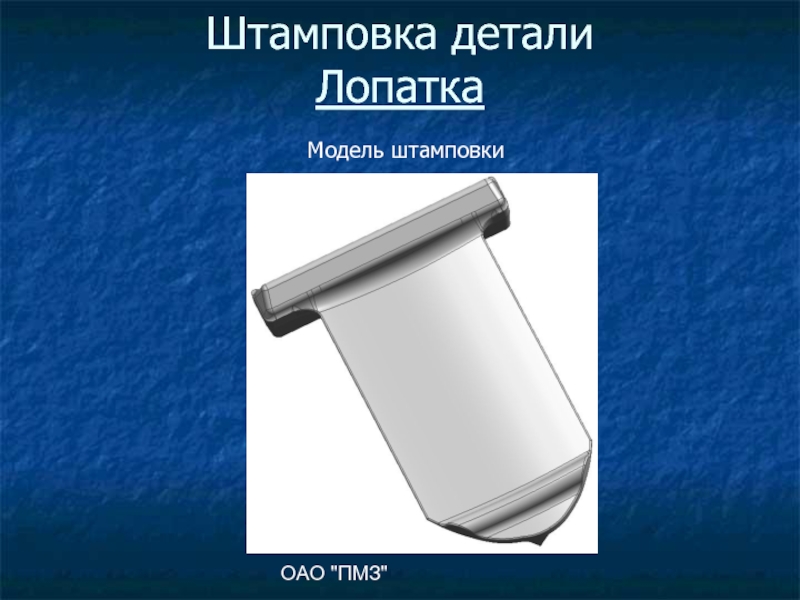

- 13. ОАО "ПМЗ" Штамповка детали Лопатка Модель штамповки
- 14. ОАО "ПМЗ" Расчет по существующей технологии Штамповка Модель заготовки

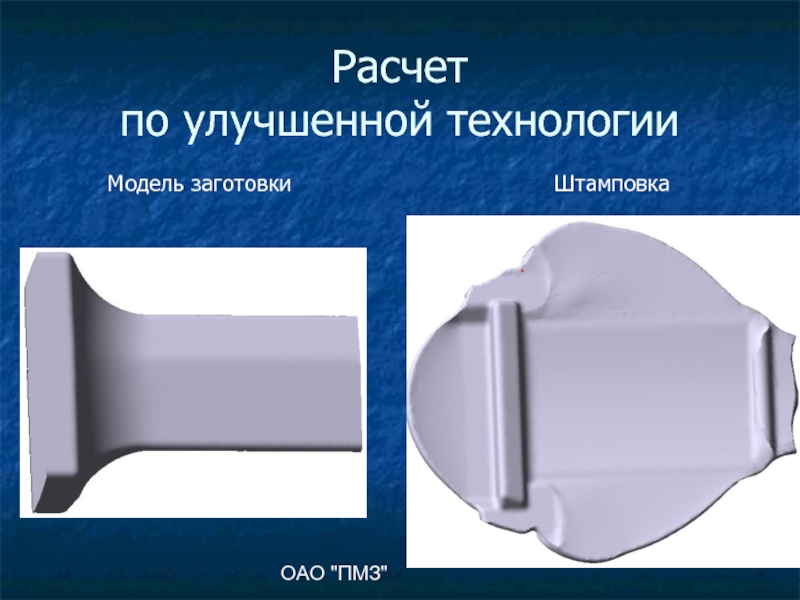

- 15. ОАО "ПМЗ" Расчет по улучшенной технологии Штамповка Модель заготовки
- 16. ОАО "ПМЗ" Выводы образование дефекта (закова)
- 17. ОАО "ПМЗ" Прокат детали колодка Прокатные кольца Модель штамповки

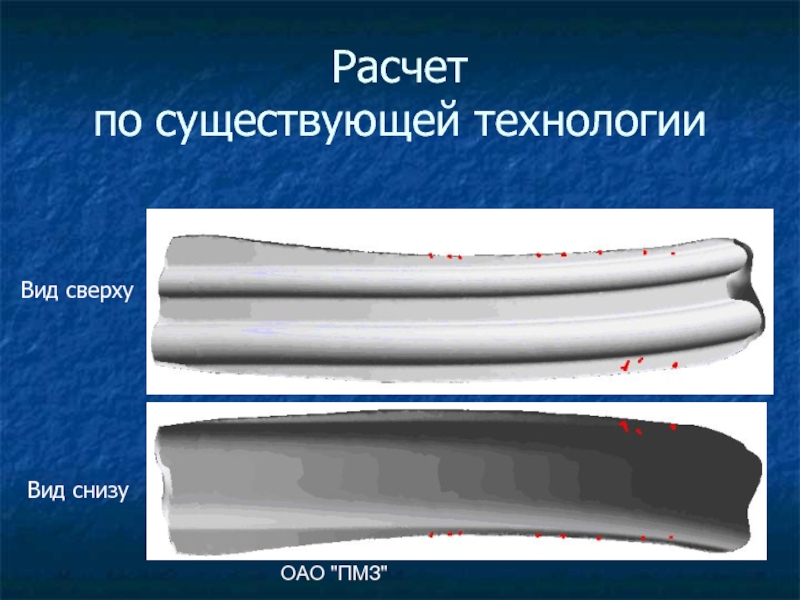

- 18. ОАО "ПМЗ" Расчет по существующей технологии Вид снизу Вид сверху

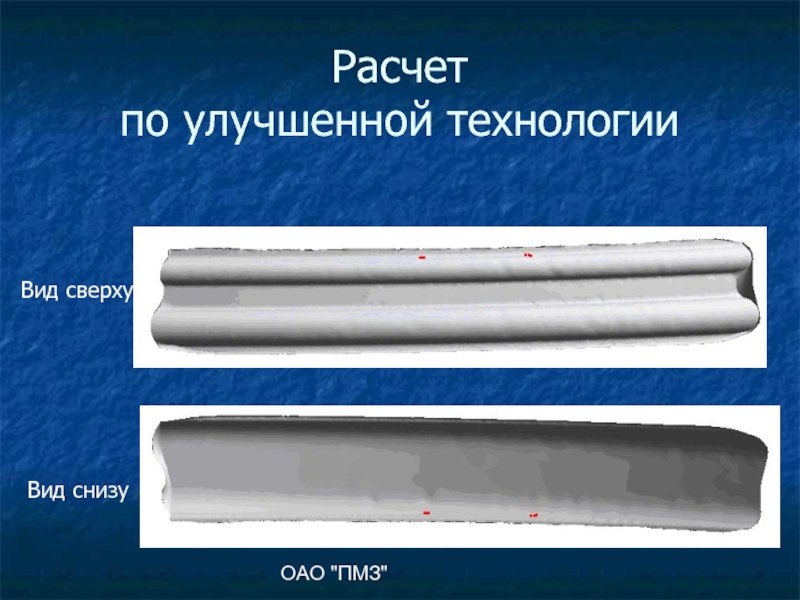

- 19. ОАО "ПМЗ" Расчет по улучшенной технологии

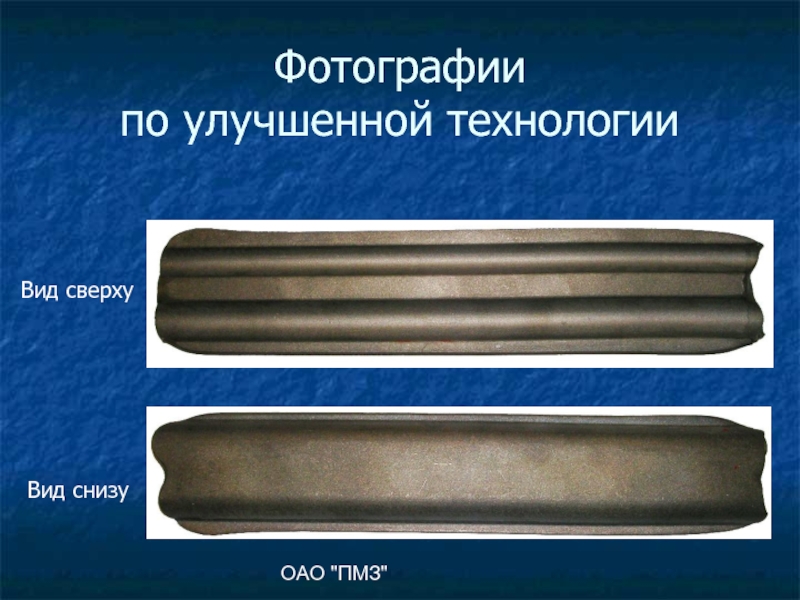

- 20. ОАО "ПМЗ" Фотографии по улучшенной технологии
- 21. ОАО "ПМЗ" Выводы Избавились от большого

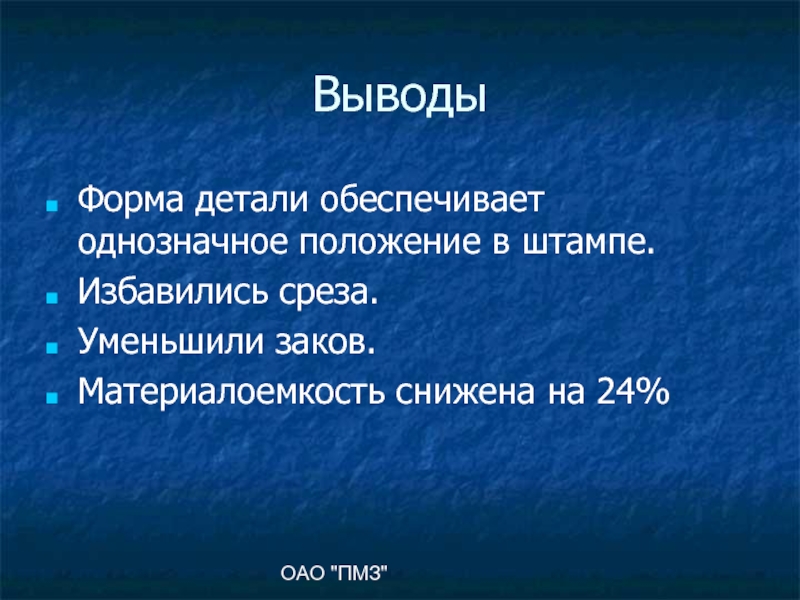

Слайд 5ОАО "ПМЗ"
Выводы
Форма детали обеспечивает однозначное положение в штампе.
Избавились среза.
Уменьшили заков.
Материалоемкость снижена
на 24%

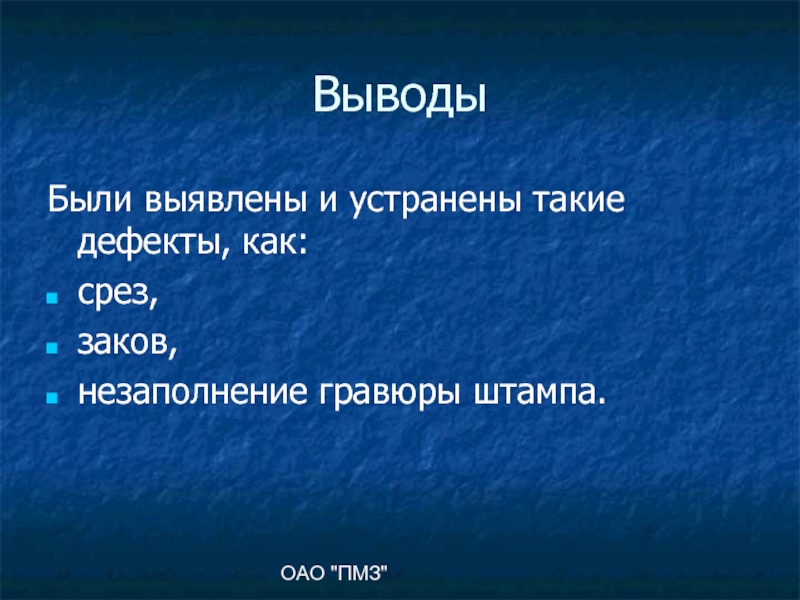

Слайд 9ОАО "ПМЗ"
Выводы
Были выявлены и устранены такие дефекты, как:
срез,
заков,
незаполнение гравюры
штампа.

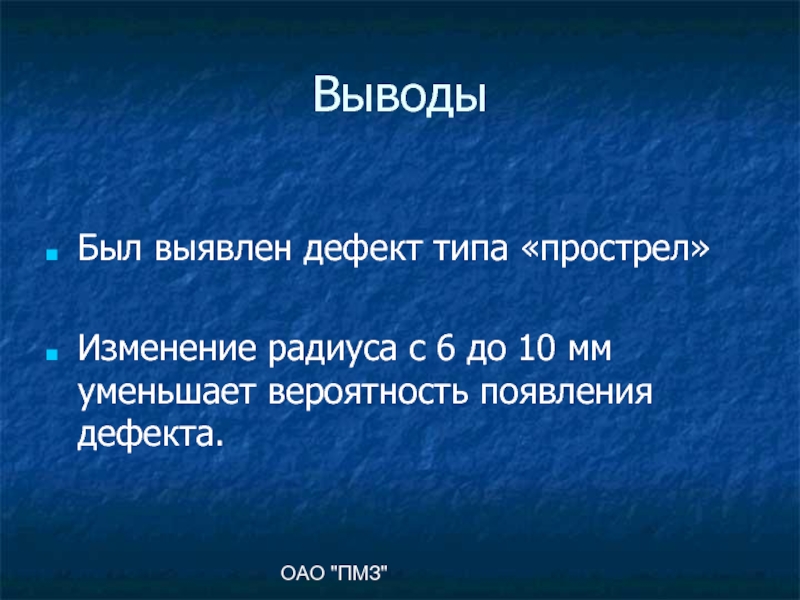

Слайд 12ОАО "ПМЗ"
Выводы
Был выявлен дефект типа «прострел»
Изменение радиуса с 6 до 10
мм уменьшает вероятность появления дефекта.

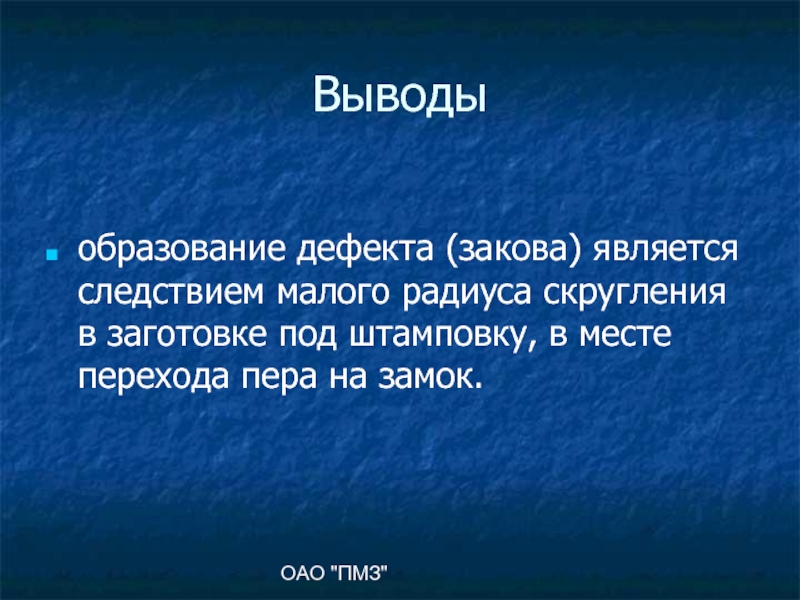

Слайд 16ОАО "ПМЗ"
Выводы
образование дефекта (закова) является следствием малого радиуса скругления в заготовке
под штамповку, в месте перехода пера на замок.

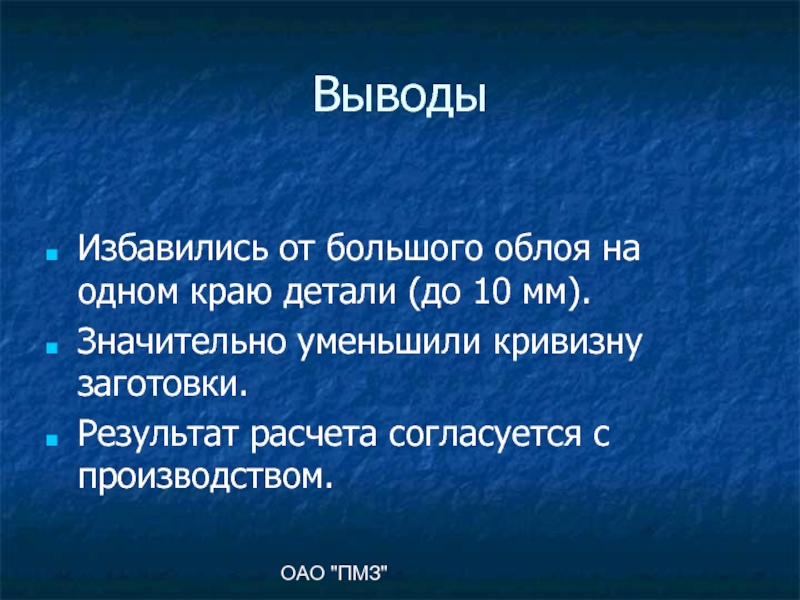

Слайд 21ОАО "ПМЗ"
Выводы
Избавились от большого облоя на одном краю детали (до 10
мм).
Значительно уменьшили кривизну заготовки.
Результат расчета согласуется с производством.
