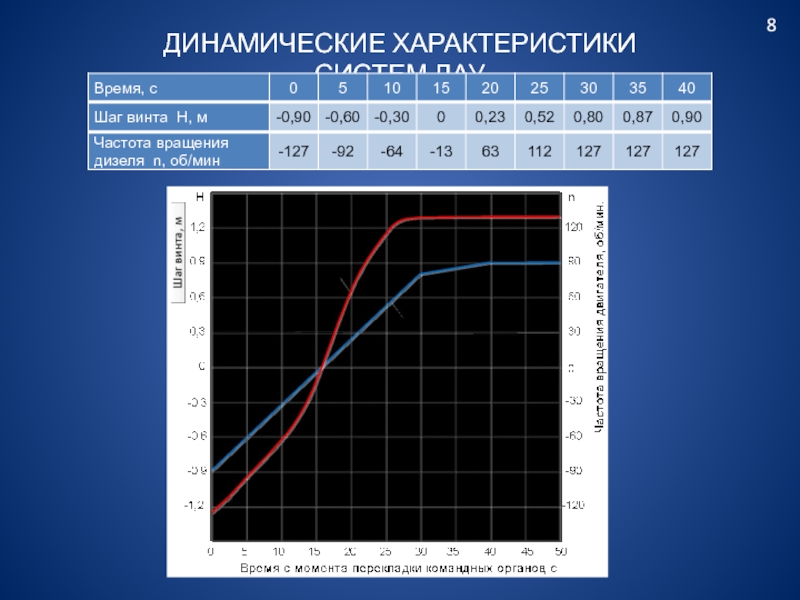

- 8. ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМ ДАУ 8
- 9. Переходные процессы в режиме изменения шага винта: +100% → -100% 9
- 10. Переходные процессы
- 11. Переходные процессы в режиме
- 12. Результаты моделирования торможения судна путём перекладки лопастей
- 13. ВЫВОДЫ: Торможение судна перекладкой лопастей ВРШ
- 14. Спасибо за внимание! 13

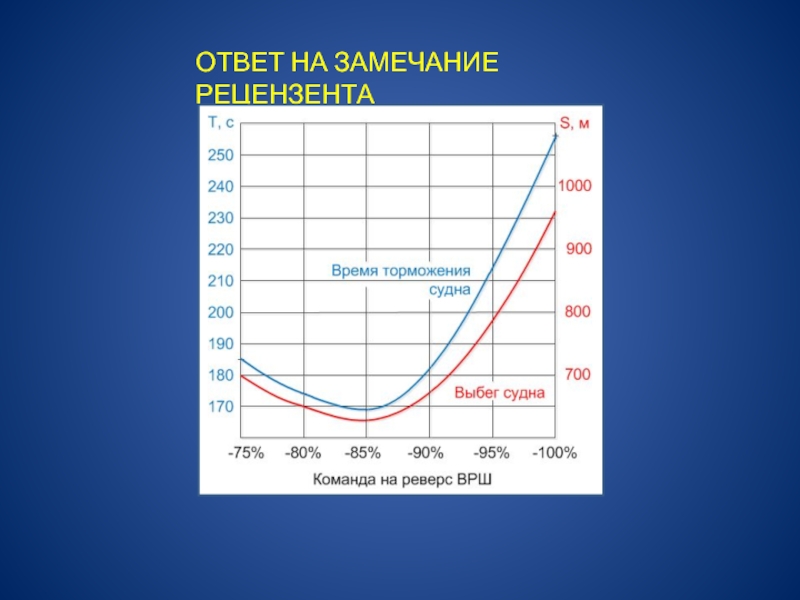

- 15. ОТВЕТ НА ЗАМЕЧАНИЕ РЕЦЕНЗЕНТА
Слайд 1Дипломная работа
МОДЕЛИРОВАНИЕ ЭКСТРЕННОГО ТОРМОЖЕНИЯ
СУДНА
Автор работы: А.М.Ахметжанова
Руководитель: А.А.Равин
1

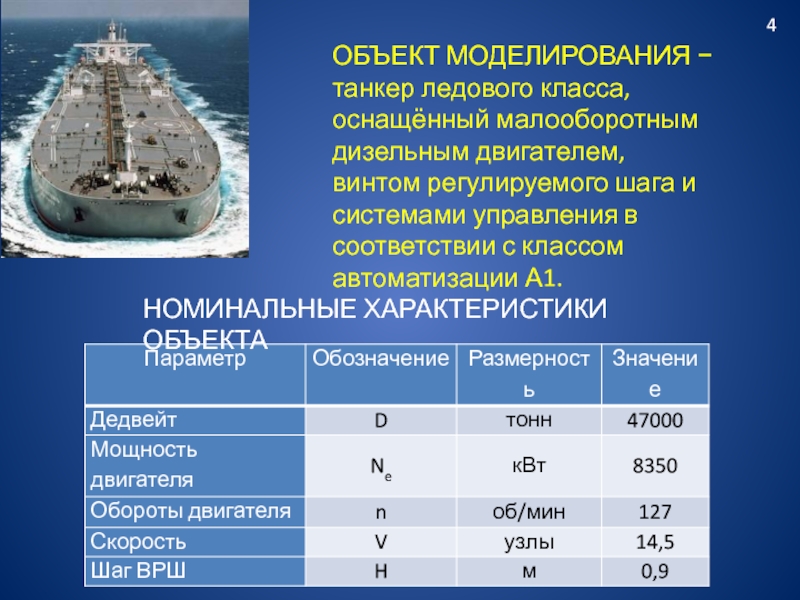

Слайд 4НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ОБЪЕКТА
ОБЪЕКТ МОДЕЛИРОВАНИЯ − танкер ледового класса, оснащённый малооборотным дизельным
двигателем, винтом регулируемого шага и системами управления в соответствии с классом автоматизации А1.
4
Слайд 5
Структура
компьютерной
модели судна
с дизельным
двигателем (МОД)
и винтом
регулируемого
шага (ВРШ)
5

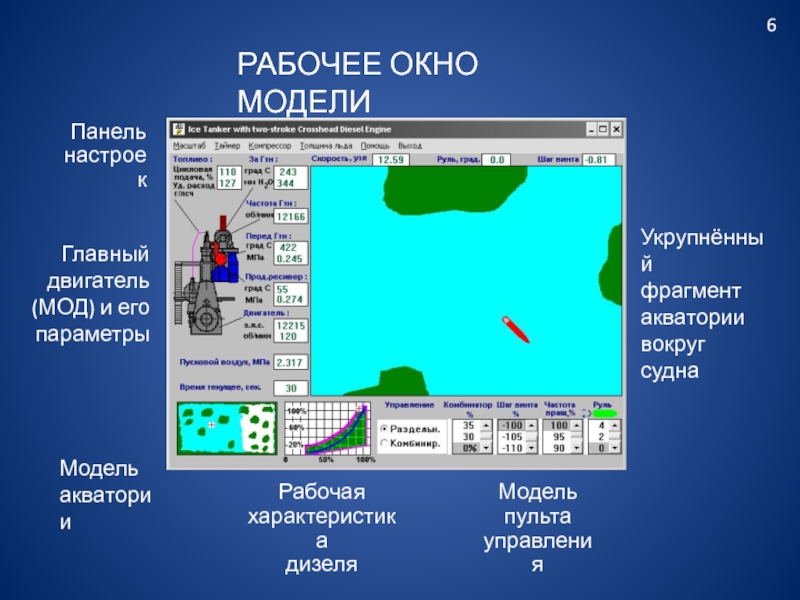

Слайд 6РАБОЧЕЕ ОКНО МОДЕЛИ
Главный
двигатель
(МОД) и его
параметры
Рабочая
характеристика
дизеля
Модель
пульта
управления
Модель
акватории
Укрупнённый
фрагмент
акватории
вокруг
судна
Панель
настроек
6

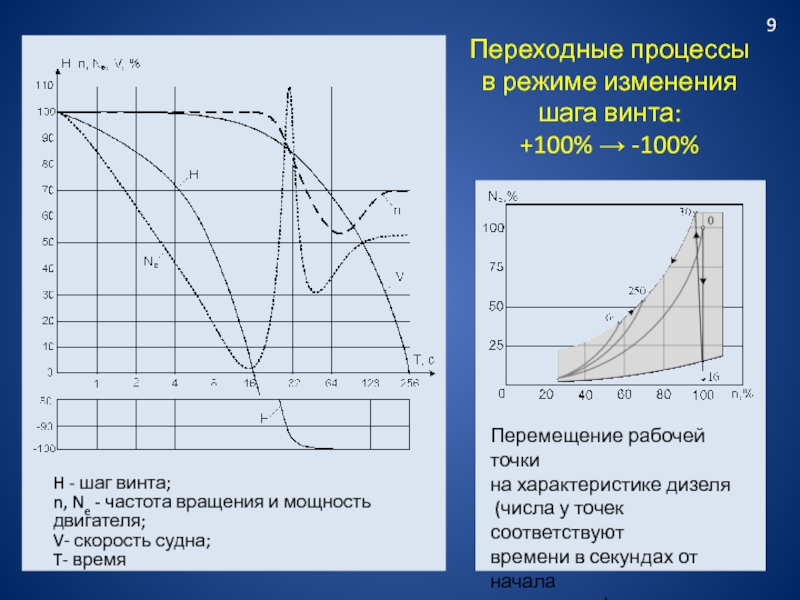

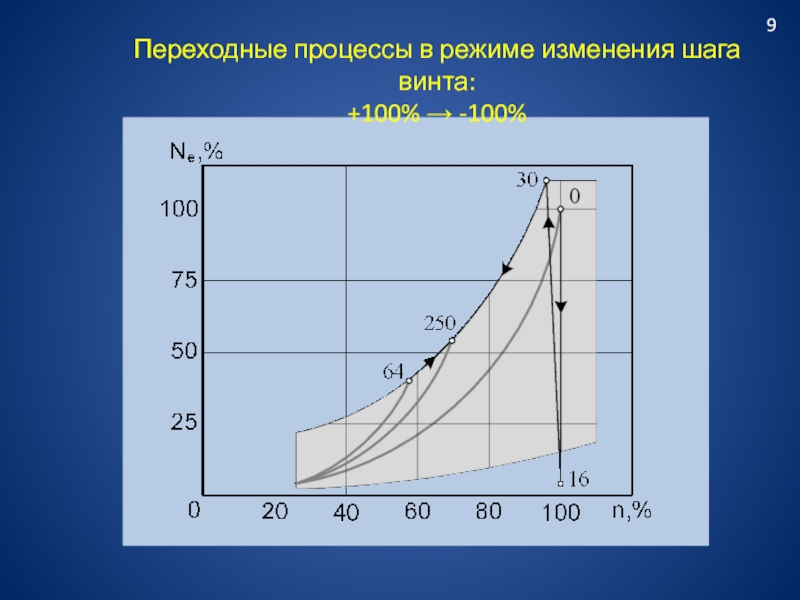

Слайд 10
Переходные процессы
в режиме изменения
шага винта:
+100% → -100%
H - шаг
винта;
n, Ne - частота вращения и мощность двигателя;
V- скорость судна;
T- время
n, Ne - частота вращения и мощность двигателя;
V- скорость судна;
T- время
Перемещение рабочей точки
на характеристике дизеля
(числа у точек соответствуют
времени в секундах от начала
торможения)
9

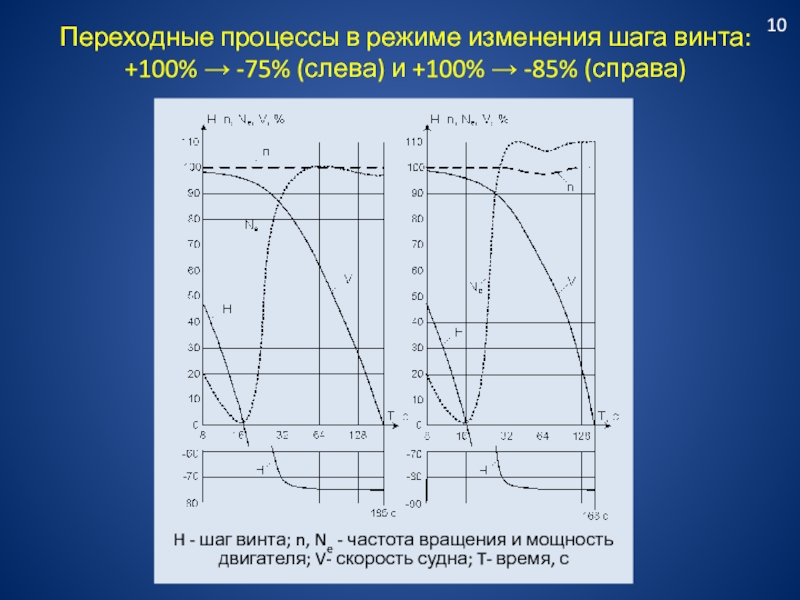

Слайд 11
Переходные процессы в режиме изменения шага винта:
+100% → -75% (слева)
и +100% → -85% (справа)
H - шаг винта; n, Ne - частота вращения и мощность
двигателя; V- скорость судна; T- время, с
10

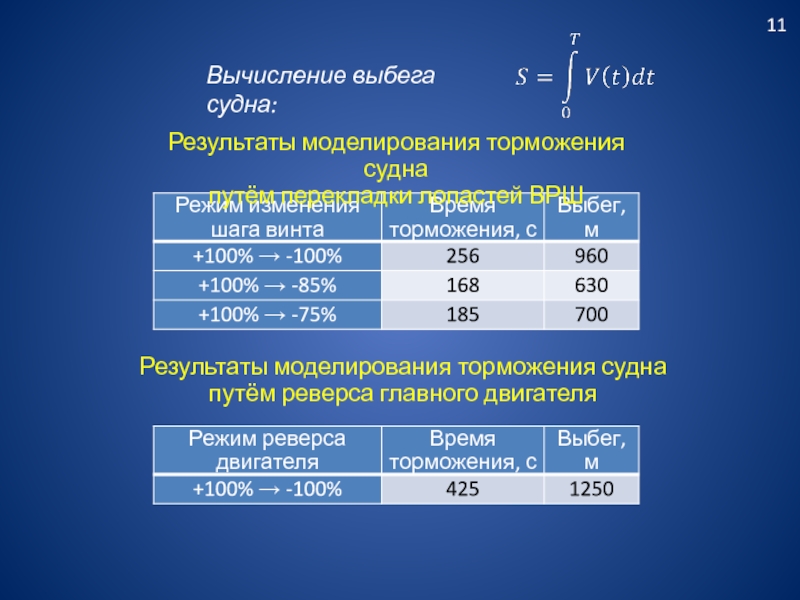

Слайд 12Результаты моделирования торможения судна
путём перекладки лопастей ВРШ
Результаты моделирования торможения судна
путём реверса
главного двигателя
Вычисление выбега судна:
11

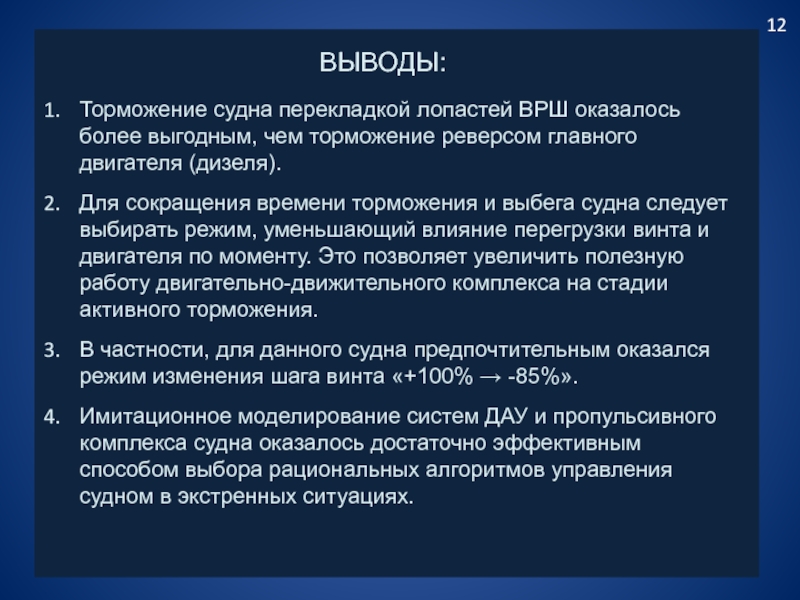

Слайд 13
ВЫВОДЫ:
Торможение судна перекладкой лопастей ВРШ оказалось более выгодным, чем торможение реверсом
главного двигателя (дизеля).
Для сокращения времени торможения и выбега судна следует выбирать режим, уменьшающий влияние перегрузки винта и двигателя по моменту. Это позволяет увеличить полезную работу двигательно-движительного комплекса на стадии активного торможения.
В частности, для данного судна предпочтительным оказался режим изменения шага винта «+100% → -85%».
Имитационное моделирование систем ДАУ и пропульсивного комплекса судна оказалось достаточно эффективным способом выбора рациональных алгоритмов управления судном в экстренных ситуациях.
Для сокращения времени торможения и выбега судна следует выбирать режим, уменьшающий влияние перегрузки винта и двигателя по моменту. Это позволяет увеличить полезную работу двигательно-движительного комплекса на стадии активного торможения.
В частности, для данного судна предпочтительным оказался режим изменения шага винта «+100% → -85%».
Имитационное моделирование систем ДАУ и пропульсивного комплекса судна оказалось достаточно эффективным способом выбора рациональных алгоритмов управления судном в экстренных ситуациях.
12
