Многомерный физико-химический анализ презентация
Содержание
- 1. Многомерный физико-химический анализ
- 2. Авторы «Если бы не было статистики, мы
- 3. Содержание доклада Многомерный физико-химический анализ Факторный анализ
- 4. «Ну, начнем ….. Надеюсь в конце
- 5. Физико-химический анализ является количественным измерением равновесных систем,
- 6. Одномерный физико-химический анализ
- 7. Многомерный физико-химический анализ
- 8. Модель многомерного физико-химического анализа C – матрица
- 9. Инструментарий МФХА Множественная регрессия MANOVA PLSR PCR

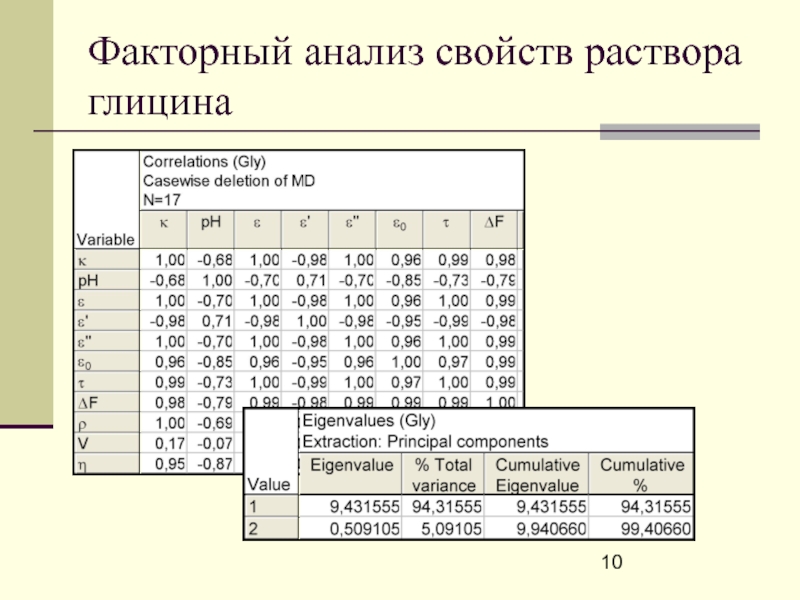

- 10. Факторный анализ свойств раствора глицина
- 11. Факторный анализ свойств раствора глицина
- 13. Химические реакции в растворе Gly-Lys Gly+ +
- 14. Диаграммы ионных форм – любимый инструмент кафедры Что же происходит с электронейтральностью? Gly Lys
- 15. Еще одна реакция? Gly± + Lys± ⇔ Gly- + Lys+
- 16. Эксперимент Водный раствор глицина (Gly) и лизина
- 17. Дисперсионный анализ Таблица 1. Зависимая переменная - электропроводность

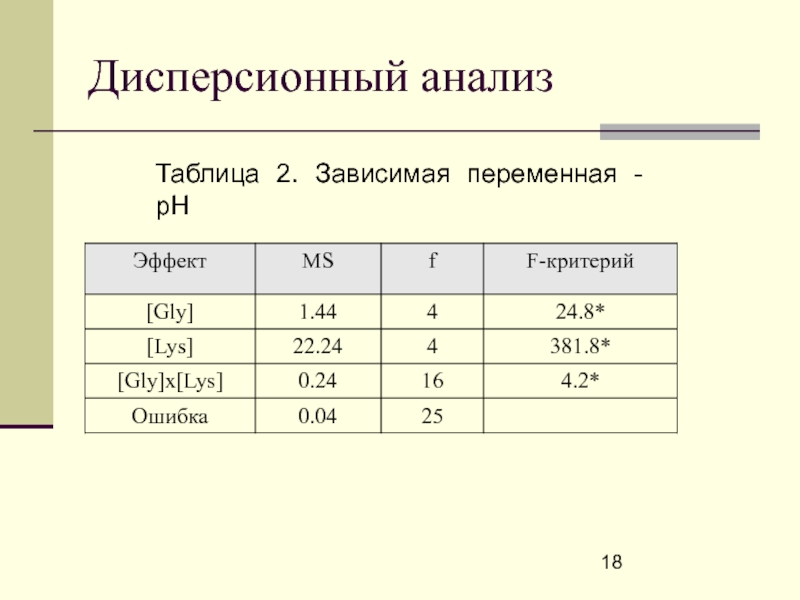

- 18. Дисперсионный анализ Таблица 2. Зависимая переменная - pH

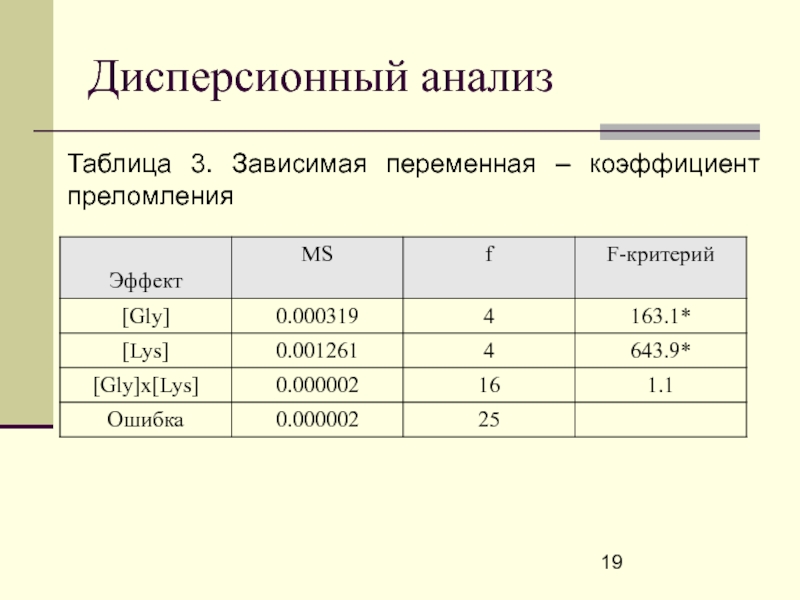

- 19. Дисперсионный анализ Таблица 3. Зависимая переменная – коэффициент преломления
- 20. Трехмерная диаграмма электропроводности раствора Gly-Lys
- 21. Регрессионный анализ Зависимая переменная - электропроводность

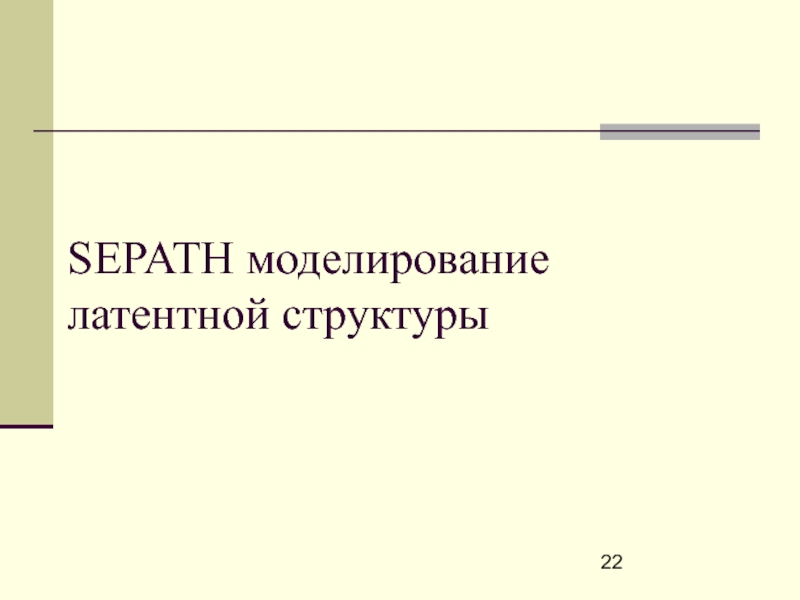

- 22. SEPATH моделирование латентной структуры
- 23. Модель ковариационной структуры Классификация переменных: Наблюдаемые:
- 24. Диаграмма путей
- 25. Результаты моделирования Диапазон концентраций 0.01 – 0.5 М Диапазон концентраций 0.5 – 1.0 М
- 26. Возможности применения методологии МФХА Многомерный экологический мониторинг
Слайд 2Авторы
«Если бы не было статистики, мы бы даже не подозревали о
том, как хорошо мы работаем»
Закадровый голос Новосельцева из к/ф «Служебный роман»
Закадровый голос Новосельцева из к/ф «Служебный роман»

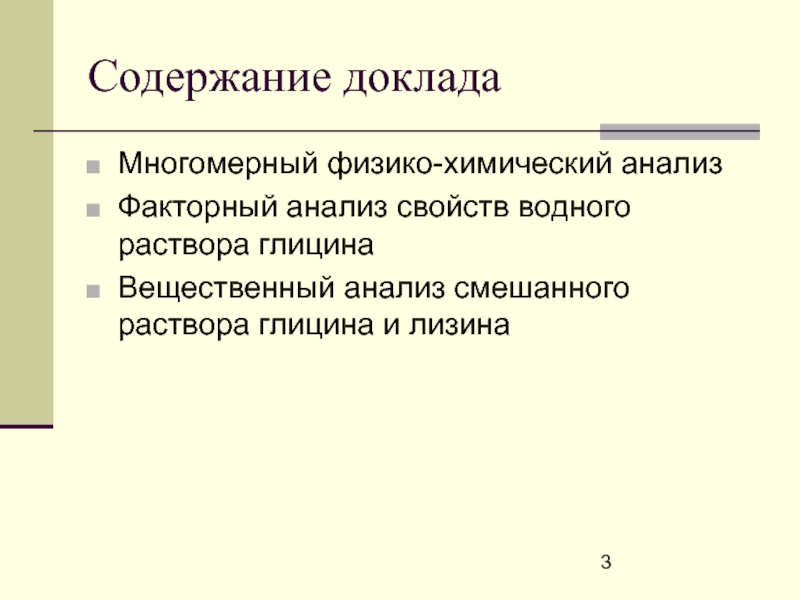

Слайд 3Содержание доклада
Многомерный физико-химический анализ
Факторный анализ свойств водного раствора глицина
Вещественный анализ смешанного
раствора глицина и лизина
Слайд 4
«Ну, начнем ….. Надеюсь в конце мы будем знать больше, чем
сейчас»
Г.Х. Андерсен, «Снежная королева»
Г.Х. Андерсен, «Снежная королева»

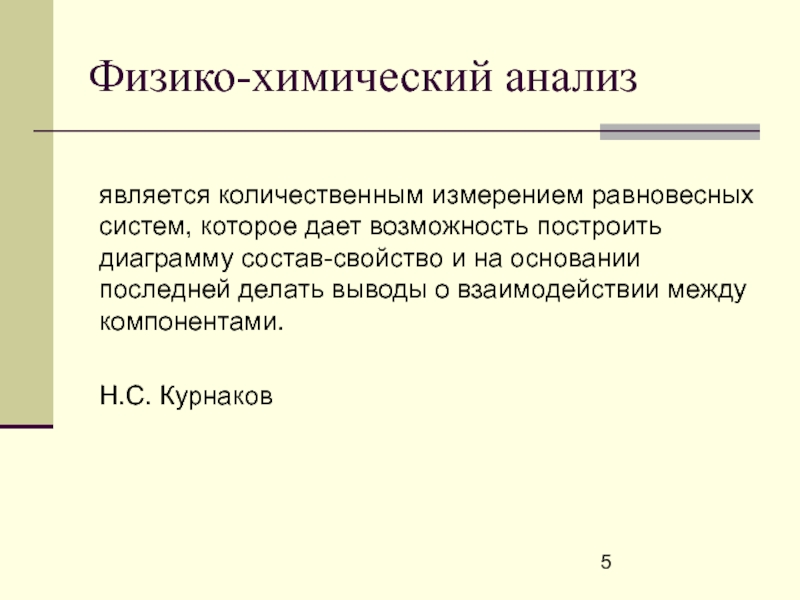

Слайд 5Физико-химический анализ
является количественным измерением равновесных систем, которое дает возможность построить диаграмму
состав-свойство и на основании последней делать выводы о взаимодействии между компонентами.
Н.С. Курнаков
Н.С. Курнаков
Слайд 8Модель многомерного физико-химического анализа
C – матрица концентраций
Y - матрица средних значений
параметров
Σ - матрица дисперсий-ковариаций параметров
Σ - матрица дисперсий-ковариаций параметров
Предмет многомерного физико-химического анализа – исследование взаимосвязей концентрационной матрицы, матрицы средних значений параметров и матрицы дисперсий-ковариаций параметров.

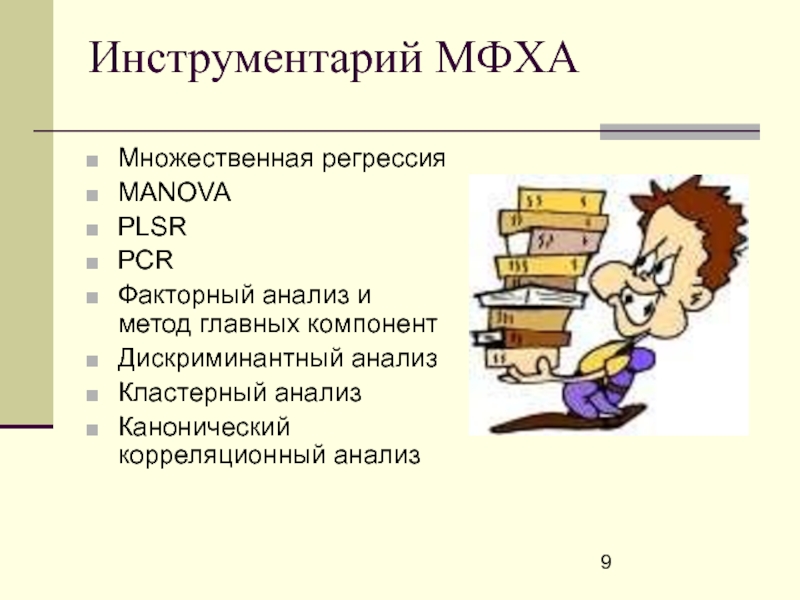

Слайд 9Инструментарий МФХА
Множественная регрессия
MANOVA
PLSR
PCR
Факторный анализ и метод главных компонент
Дискриминантный анализ
Кластерный анализ
Канонический корреляционный
анализ
Слайд 13Химические реакции в растворе Gly-Lys
Gly+ + H2O ⇔ Gly± + H3O+
Gly±
+ OH- ⇔ Gly- + H2O
Lys2+ + H2O ⇔ Lys+ + H3O+
Lys+ + H2O ⇔ Lys± + H3O+
Lys± + OH- ⇔ Lys- + H2O
Lys2+ + H2O ⇔ Lys+ + H3O+
Lys+ + H2O ⇔ Lys± + H3O+
Lys± + OH- ⇔ Lys- + H2O
Слайд 14Диаграммы ионных форм – любимый инструмент кафедры
Что же происходит с электронейтральностью?
Gly
Lys
Слайд 16Эксперимент
Водный раствор глицина (Gly) и лизина (Lys).
Диапазон концентраций – 0.01
– 1.0 М (пять уровней).
Измерения:
электропроводность;
pH;
коэффициент преломления
Измерения:
электропроводность;
pH;
коэффициент преломления

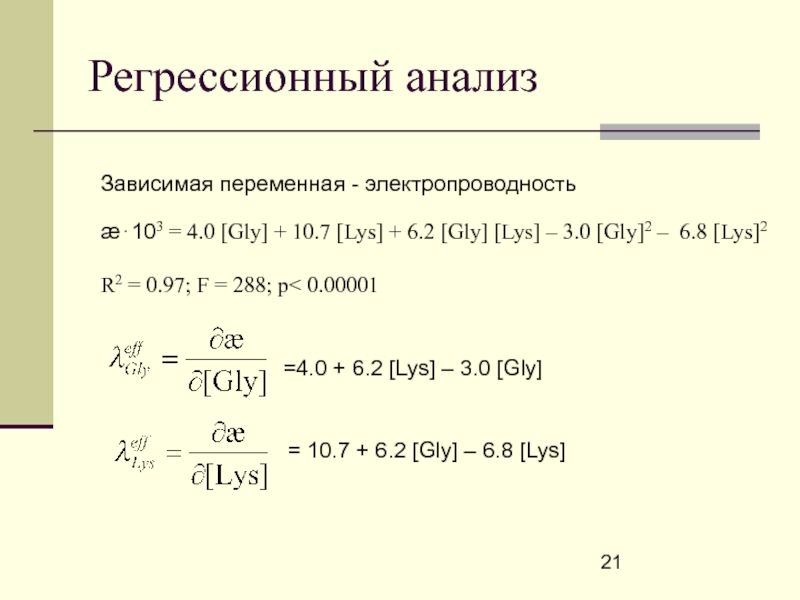

Слайд 21Регрессионный анализ
Зависимая переменная - электропроводность
æ⋅103 = 4.0 [Gly] + 10.7 [Lys]
+ 6.2 [Gly] [Lys] – 3.0 [Gly]2 – 6.8 [Lys]2
R2 = 0.97; F = 288; p< 0.00001
R2 = 0.97; F = 288; p< 0.00001
=4.0 + 6.2 [Lys] – 3.0 [Gly]
= 10.7 + 6.2 [Gly] – 6.8 [Lys]
Слайд 23Модель ковариационной структуры
Классификация переменных:
Наблюдаемые:
Общая концентрация Gly
Общая концентрация Lys
Электропроводность
Латентные:
Ионная концентрация Gly-
Ионная концентрация
Lys+
Σ=Σ(λGly, λLys, α)

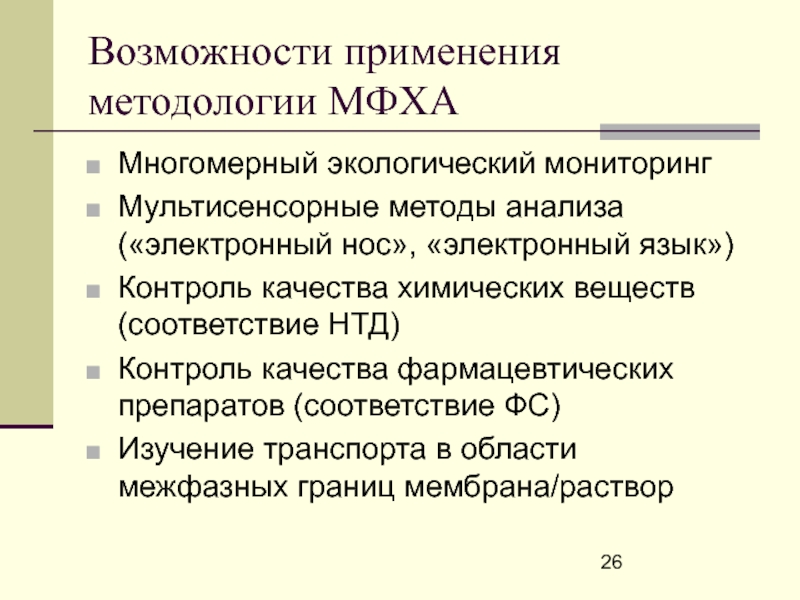

Слайд 26Возможности применения методологии МФХА
Многомерный экологический мониторинг
Мультисенсорные методы анализа («электронный нос», «электронный
язык»)
Контроль качества химических веществ (соответствие НТД)
Контроль качества фармацевтических препаратов (соответствие ФС)
Изучение транспорта в области межфазных границ мембрана/раствор
Контроль качества химических веществ (соответствие НТД)
Контроль качества фармацевтических препаратов (соответствие ФС)
Изучение транспорта в области межфазных границ мембрана/раствор
