Магистрально-модульный принцип построения компьютера презентация

Долговременная память

Устройства ввода информации

Устройства вывода информации

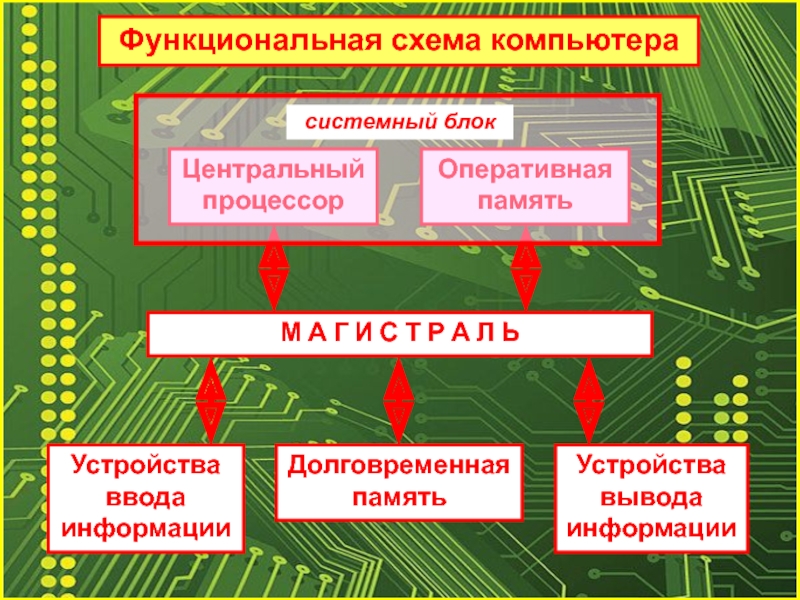

Функциональная схема компьютера

системный блок

Передача управляющих сигналов

Разрядность равна разрядности процессора – количеству двоичных разрядов (бит), обрабатываемых процессором за один такт

У

У

П

У

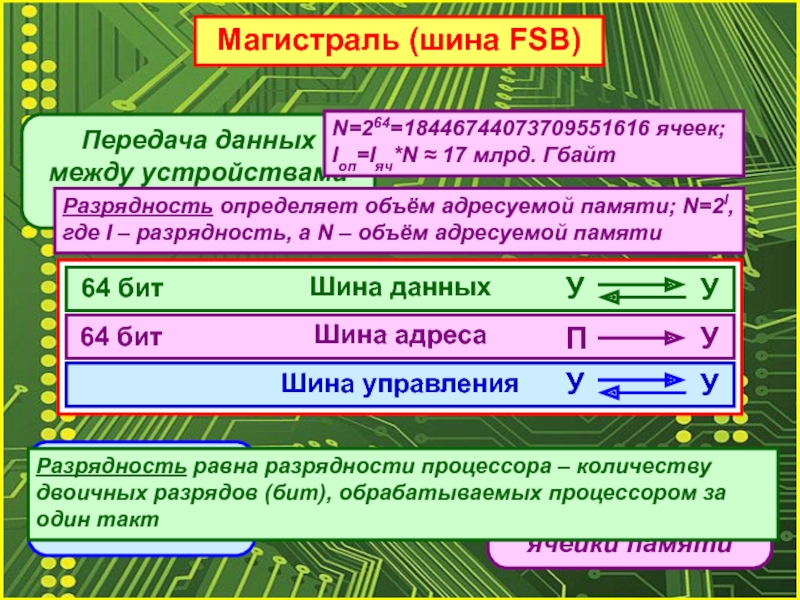

Разрядность определяет объём адресуемой памяти; N=2I, где I – разрядность, а N – объём адресуемой памяти

64 бит

64 бит

N=264=18446744073709551616 ячеек; Iоп=Iяч*N ≈ 17 млрд. Гбайт

У

У

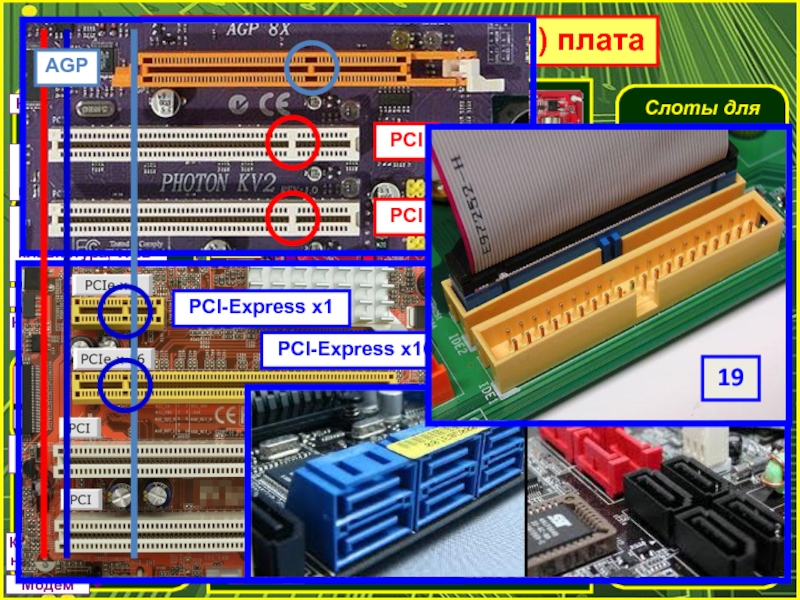

Слот для установки видеокарты

«Северный мост» – контроллер оперативной памяти и видеопамяти

«Южный мост» – контроллер внешних устройств

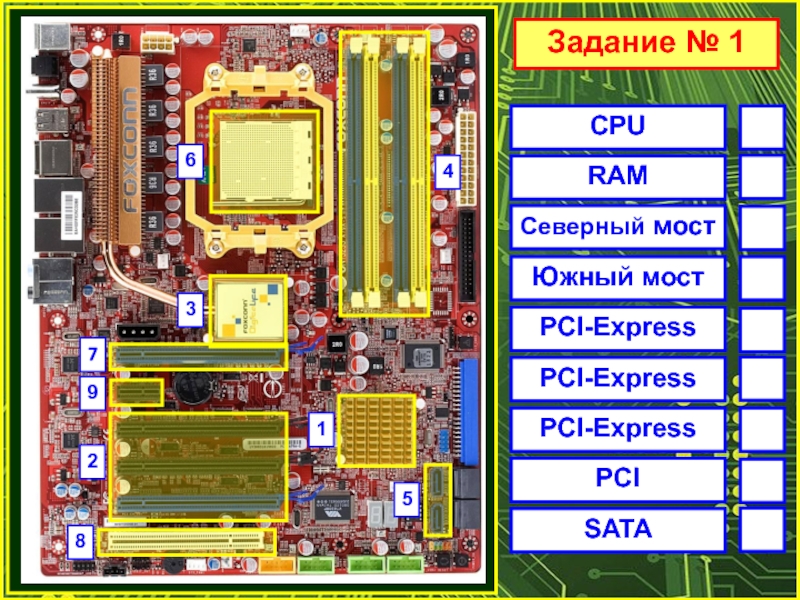

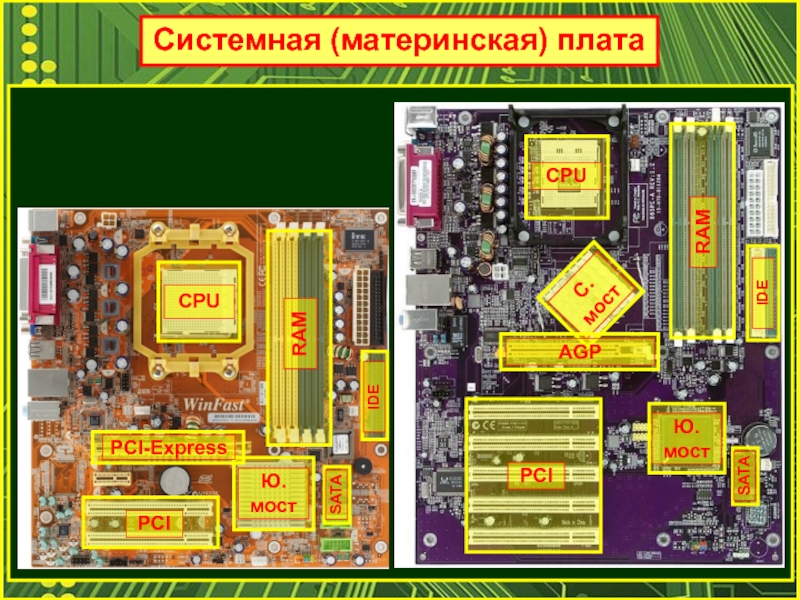

CPU

RAM

Северный мост

Южный мост

PCI-Express

PCI

SATA

Системная шина

Шина памяти

Видеоплата

Монитор, проектор

PCI-Express

Сетевая карта

Звуковая плата

Контроллер IEEE 1394

Модем

Колонки и наушники

Цифровая видеокамера

Жёсткий магнитный диск, DVD-дисковод

IDE

Жёсткий магнитный диск, DVD-дисковод

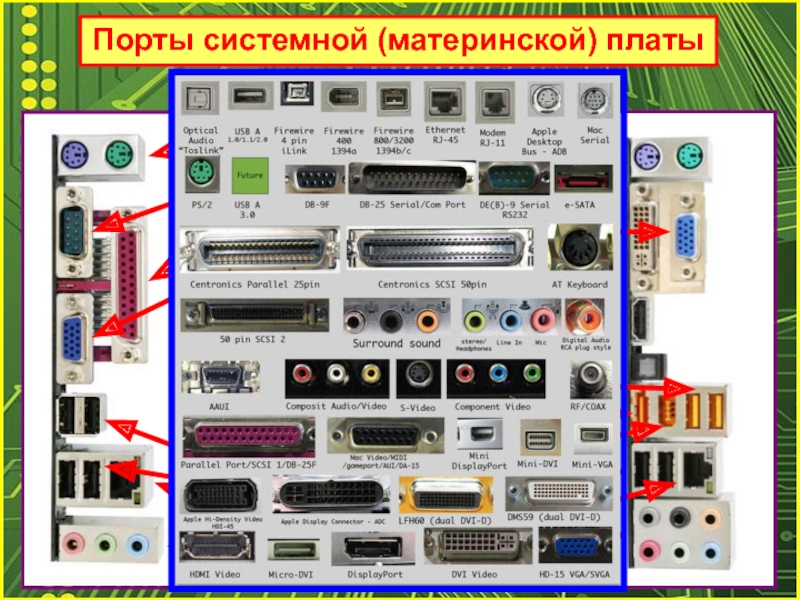

Audio

LAN

USB

COM, LPT

PS/2

Клавиатура, мышь

Принтер (LPT), мышь, модем, клавиатура (COM)

Принтер, мышь, модем, сканер, клавиатура, WEB-камера и др.

Модем

Колонки, наушники, микрофон

USB

Передняя панель корпуса

TV-тюнер

TV-кабель

AGP

Чипсет

PCI

PCI

PCI-Express x16

PCI

PCI

PCI-Express x1

AGP

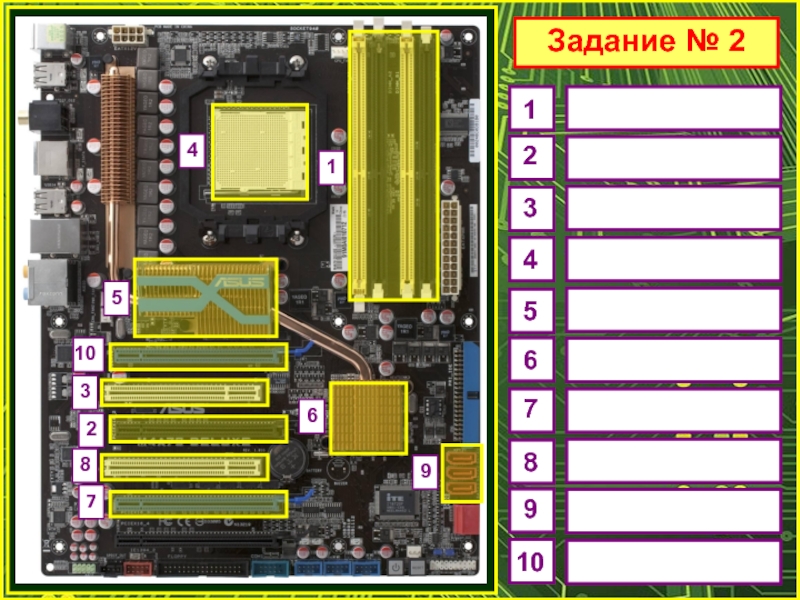

19

1

2

3

4

5

6

7

8

9

10

10

Разрядность = 64 бит

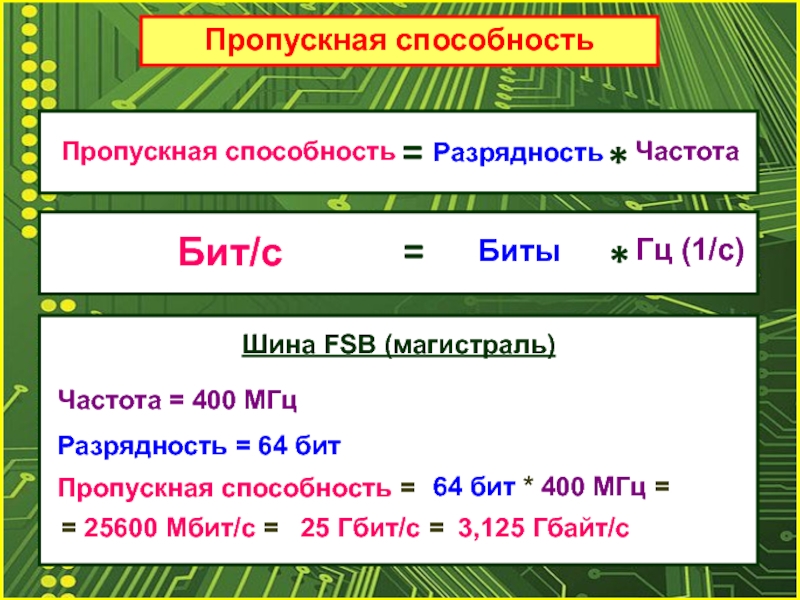

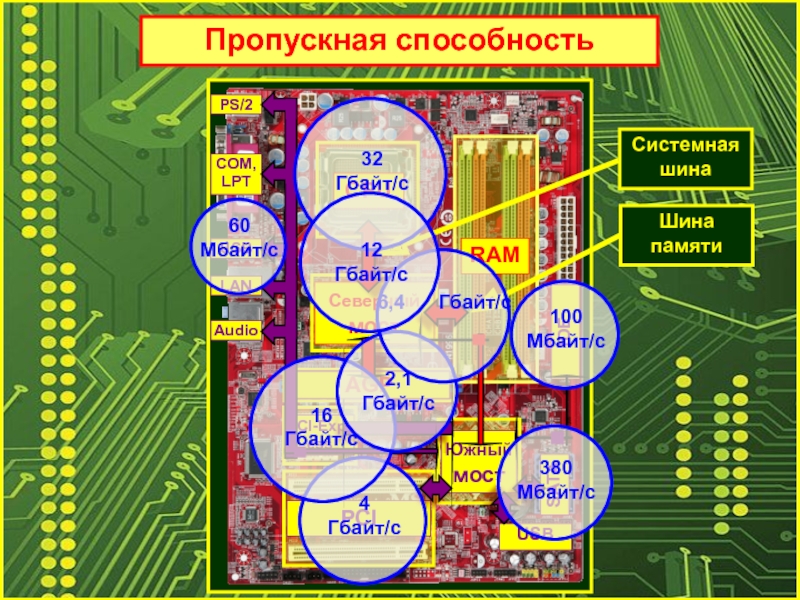

Пропускная способность =

64 бит * 400 МГц =

= 25600 Мбит/с =

25 Гбит/с =

3,125 Гбайт/с
