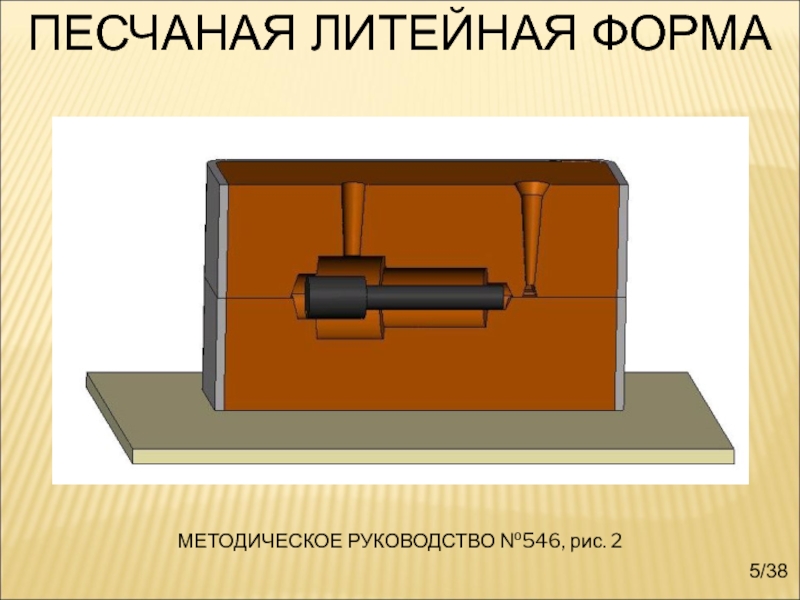

- 5. ПЕСЧАНАЯ ЛИТЕЙНАЯ ФОРМА 5/38 МЕТОДИЧЕСКОЕ РУКОВОДСТВО №546, рис. 2
- 6. ВЫПОЛНЕНИЕ РАБОТЫ 1. ЭСКИЗ ОТЛИВКИ (В СООТВЕТСТВИИ С ВАРИАНТОМ) 6/38 МЕТОДИЧЕСКОЕ РУКОВОДСТВО №546, стр. 14-15
- 7. 2. ЭСКИЗ СТЕРЖНЯ С УКАЗАНИЕМ ЕГО ЧАСТЕЙ
- 8. 2. ЭСКИЗ СТЕРЖНЯ С УКАЗАНИЕМ ЕГО ЧАСТЕЙ ВЫПОЛНЕНИЕ РАБОТЫ 8/38 2 – ЗНАК СТЕРЖНЯ
- 9. 2. ЭСКИЗ СТЕРЖНЯ С УКАЗАНИЕМ ЕГО ЧАСТЕЙ
- 10. 3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ

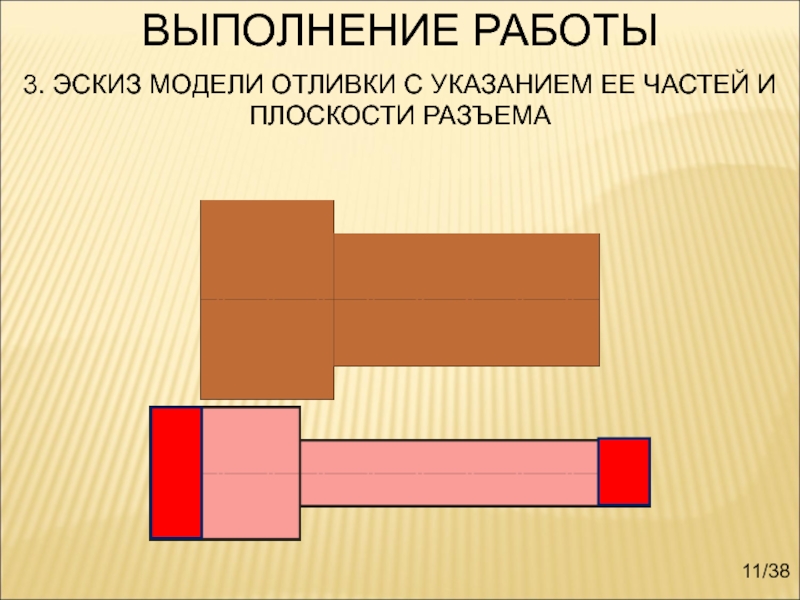

- 11. 3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ
- 12. 3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ

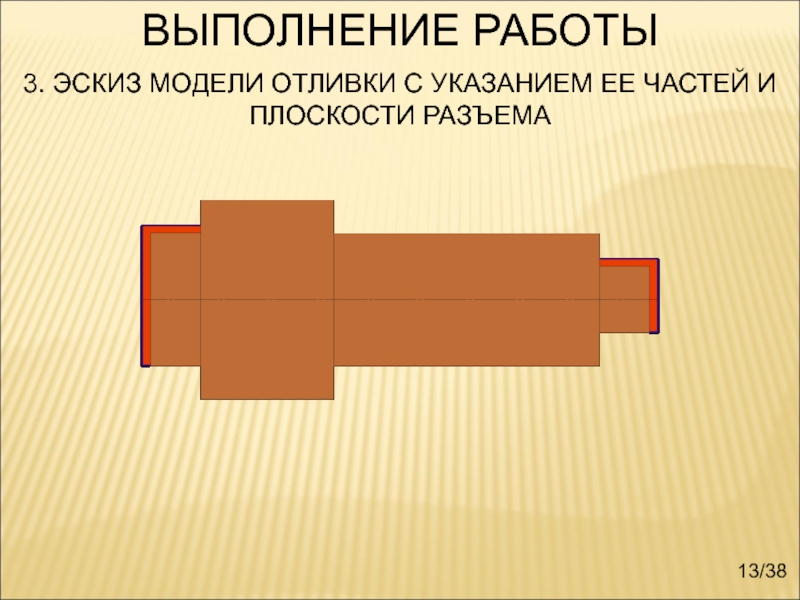

- 13. ВЫПОЛНЕНИЕ РАБОТЫ 3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ ЧАСТЕЙ И ПЛОСКОСТИ РАЗЪЕМА 13/38

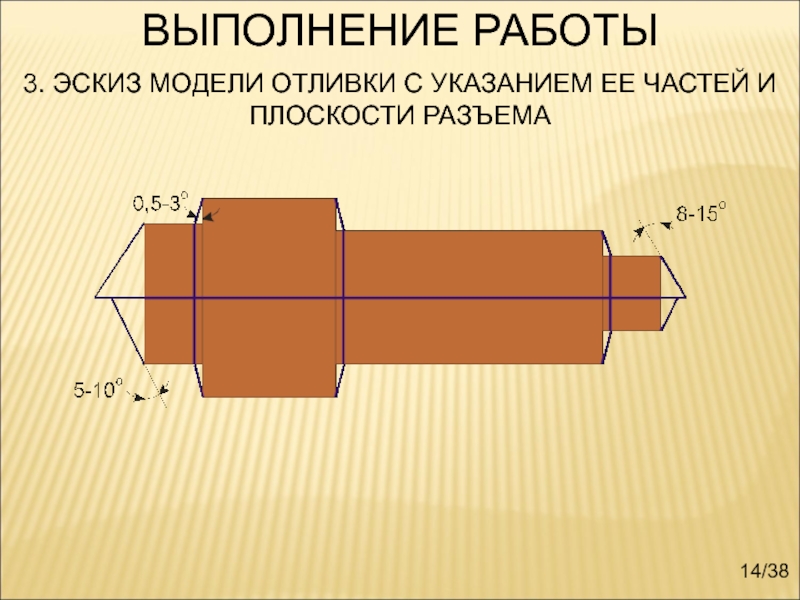

- 14. ВЫПОЛНЕНИЕ РАБОТЫ 3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ ЧАСТЕЙ И ПЛОСКОСТИ РАЗЪЕМА 14/38
- 15. ВЫПОЛНЕНИЕ РАБОТЫ 3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С
- 16. ВЫПОЛНЕНИЕ РАБОТЫ 3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С
- 17. ВЫПОЛНЕНИЕ РАБОТЫ 1 – УКЛОНЫ ЗНАКА,
- 18. ЛИТНИКОВАЯ СИСТЕМА 1 - отливка;
- 19. 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ
- 20. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 16 - СТЕРЖЕНЬ 20/38
- 21. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 21/38
- 22. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 4 - ЗАЗОРЫ 22/38

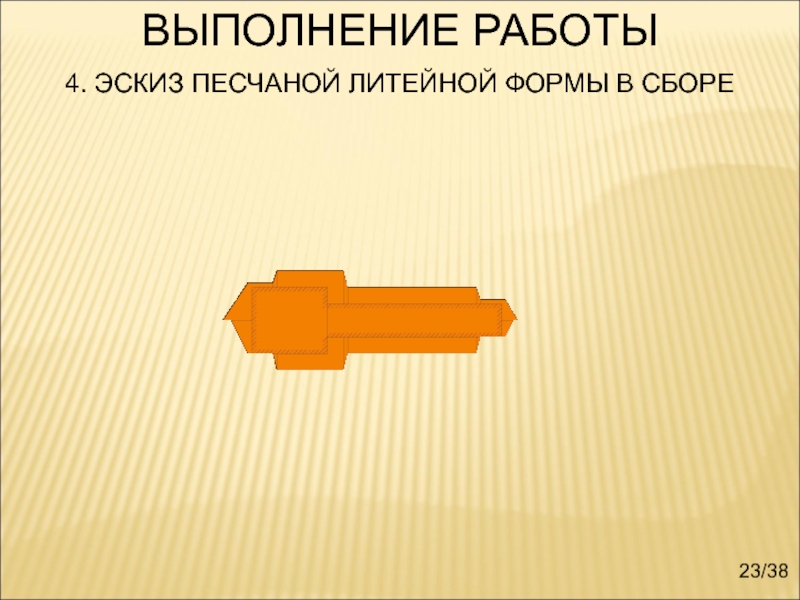

- 23. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 23/38

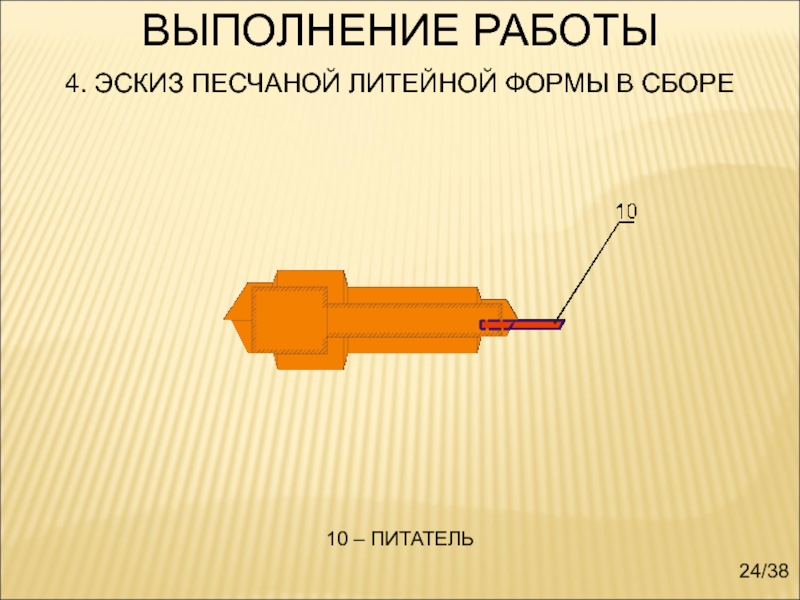

- 24. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 10 – ПИТАТЕЛЬ 24/38

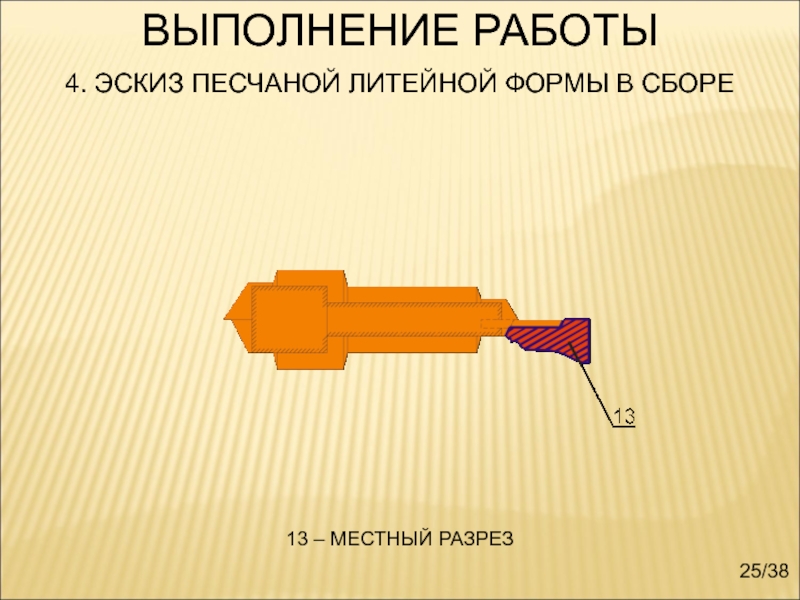

- 25. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 13 – МЕСТНЫЙ РАЗРЕЗ 25/38

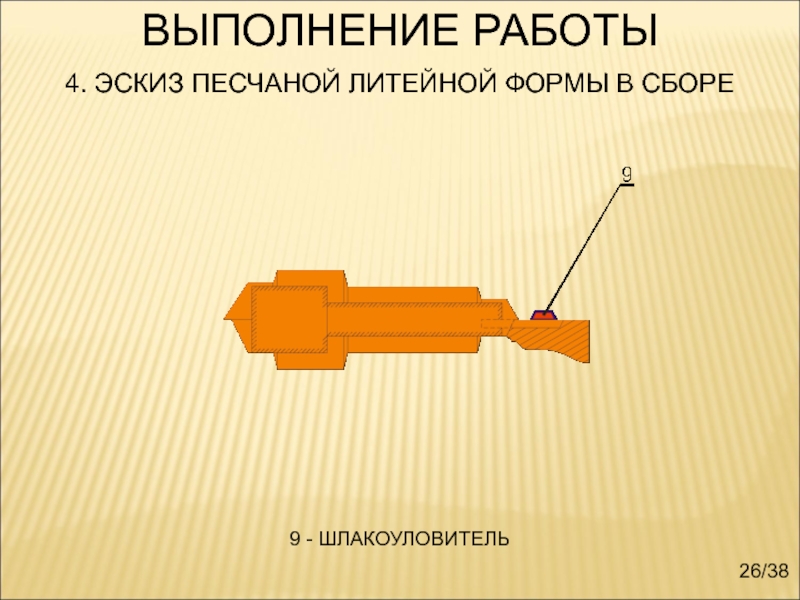

- 26. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 9 - ШЛАКОУЛОВИТЕЛЬ 26/38
- 27. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 8 - СТОЯК 27/38

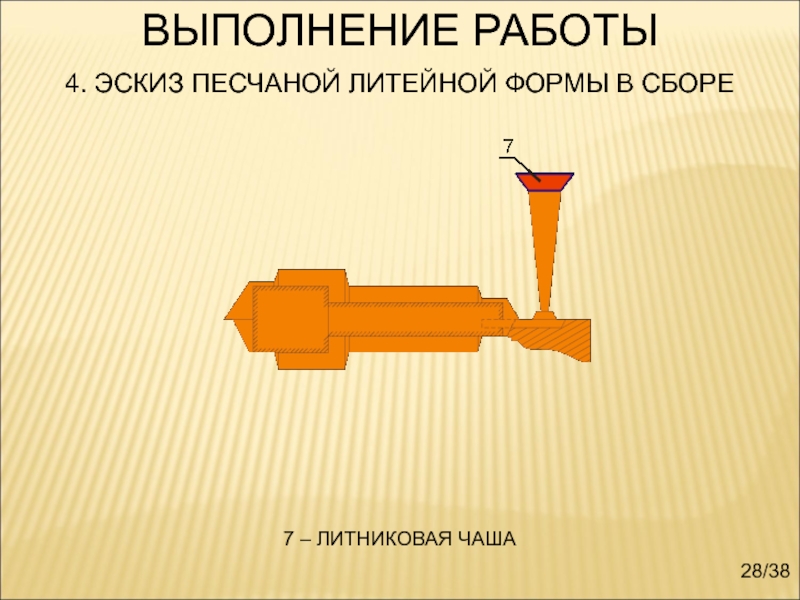

- 28. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 7 – ЛИТНИКОВАЯ ЧАША 28/38
- 29. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 6- ВЫПОР 29/38

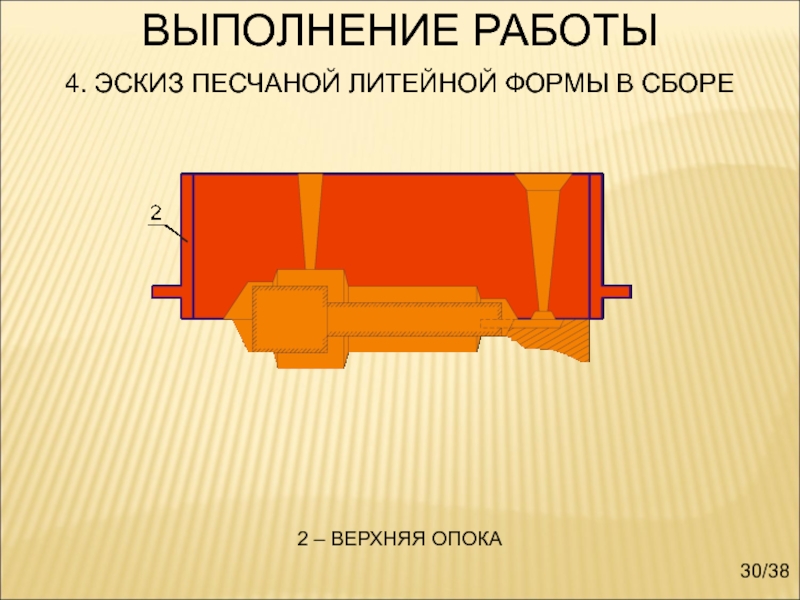

- 30. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 2 – ВЕРХНЯЯ ОПОКА 30/38
- 31. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ

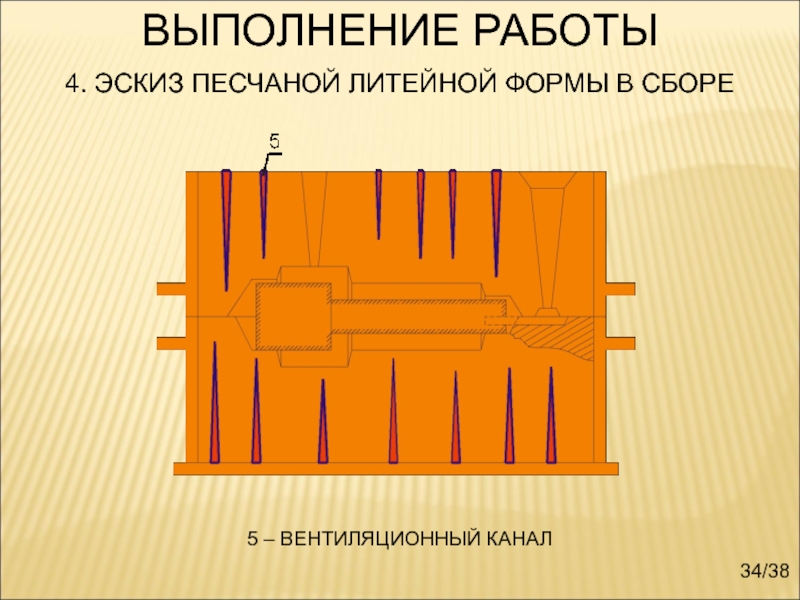

- 32. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 5 – ВЕНТИЛЯЦИОННЫЙ КАНАЛ 34/38

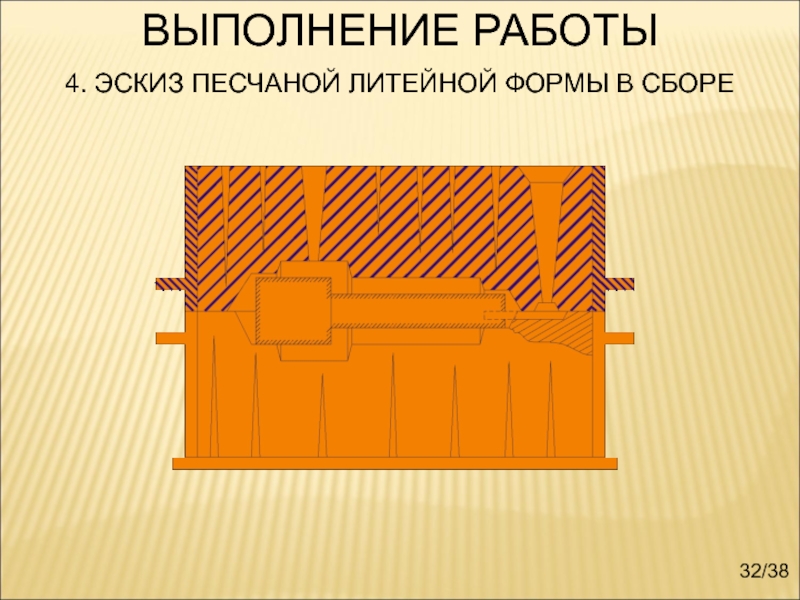

- 33. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 32/38
- 34. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 33/38
- 35. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 15 – ФОРМОВОЧНАЯ СМЕСЬ 35/38
- 36. ВЫПОЛНЕНИЕ РАБОТЫ 4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ 36/38
- 37. ФОРМОВОЧНЫЕ СМЕСИ СВОЙСТВА ПЛАСТИЧНОСТЬ, ПРОЧНОСТЬ,
- 38. СТЕРЖНЕВЫЕ СМЕСИ СОСТАВ 94-98% КВАРЦЕВОГО ПЕСКА,
Слайд 1МОСКОВСКИЙ АВТОМОБИОЛЬНО-ДОРОЖНЫЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (МАДИ)
КАФЕДРА ТЕХНОЛОГИИ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ
ЛАБОРАТОРНАЯ РАБОТА
«ЛИТЬЕ В
ПЕСЧАНЫЕ ФОРМЫ»
Слайд 2МЕТОДИЧЕСКОЕ РУКОВОДСТВО №546
АВТОРЫ: В.Б. БЕЗРУК, Л.П. МАСЛАКОВА
«ЛИТЬЕ В ПЕСЧАНЫЕ ФОРМЫ»
WWW. LIBRARY.
TKM.FRONT.RU
2/38

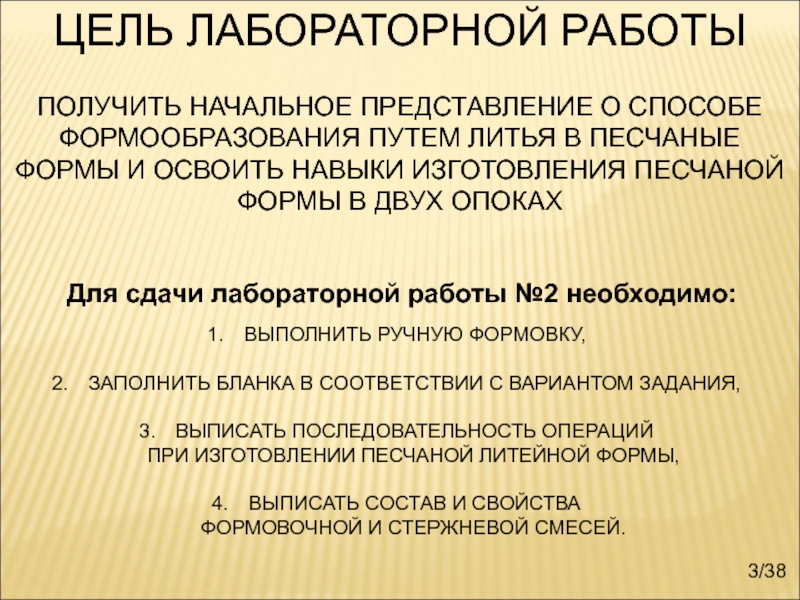

Слайд 3ЦЕЛЬ ЛАБОРАТОРНОЙ РАБОТЫ
3/38
ПОЛУЧИТЬ НАЧАЛЬНОЕ ПРЕДСТАВЛЕНИЕ О СПОСОБЕ ФОРМООБРАЗОВАНИЯ ПУТЕМ ЛИТЬЯ В
ПЕСЧАНЫЕ ФОРМЫ И ОСВОИТЬ НАВЫКИ ИЗГОТОВЛЕНИЯ ПЕСЧАНОЙ ФОРМЫ В ДВУХ ОПОКАХ
ВЫПОЛНИТЬ РУЧНУЮ ФОРМОВКУ,
ЗАПОЛНИТЬ БЛАНКА В СООТВЕТСТВИИ С ВАРИАНТОМ ЗАДАНИЯ,
ВЫПИСАТЬ ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПРИ ИЗГОТОВЛЕНИИ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ,
ВЫПИСАТЬ СОСТАВ И СВОЙСТВА
ФОРМОВОЧНОЙ И СТЕРЖНЕВОЙ СМЕСЕЙ.
Для сдачи лабораторной работы №2 необходимо:
Слайд 4ЛИТЬЕ
РАЗОВЫЕ ФОРМЫ:
-в песчаные формы (ручная или машинная формовка);
-в оболочковые формы;
-по выплавляемым
моделям;
-и др.
ПОСТОЯННЫЕ ФОРМЫ:
-центробежное литье;
-в кокиль;
-литьё под давлением;
-и др.
-и др.
ПОСТОЯННЫЕ ФОРМЫ:
-центробежное литье;
-в кокиль;
-литьё под давлением;
-и др.
4/38

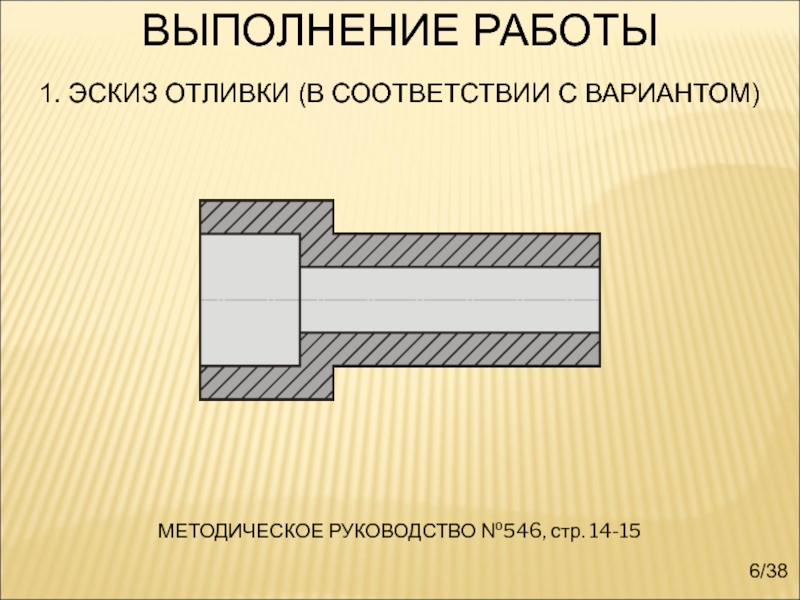

Слайд 6ВЫПОЛНЕНИЕ РАБОТЫ
1. ЭСКИЗ ОТЛИВКИ (В СООТВЕТСТВИИ С ВАРИАНТОМ)
6/38
МЕТОДИЧЕСКОЕ РУКОВОДСТВО №546, стр.
14-15
Слайд 92. ЭСКИЗ СТЕРЖНЯ С УКАЗАНИЕМ ЕГО ЧАСТЕЙ
ВЫПОЛНЕНИЕ РАБОТЫ
1 – ОСНОВНАЯ ЧАСТЬ
СТЕРЖНЯ,
2 – ЗНАК СТЕРЖНЯ.
2 – ЗНАК СТЕРЖНЯ.
9/38

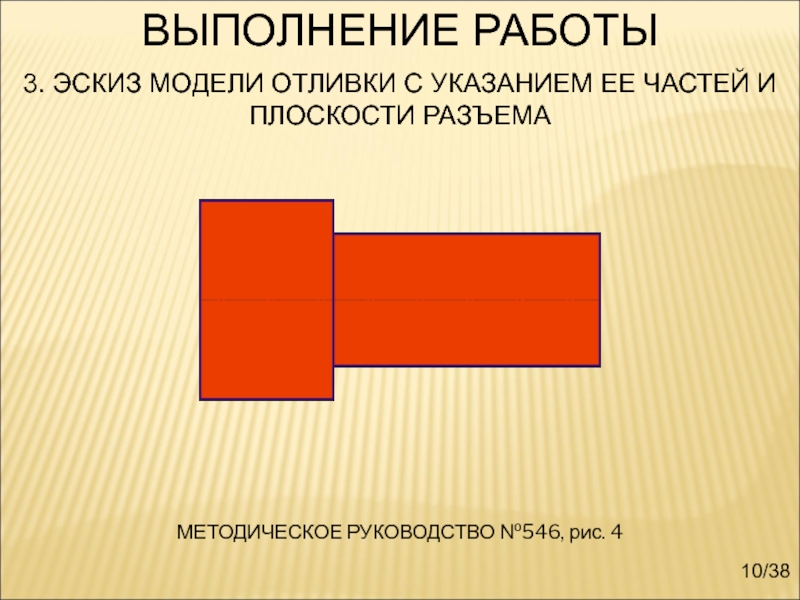

Слайд 103. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ ЧАСТЕЙ И ПЛОСКОСТИ РАЗЪЕМА
ВЫПОЛНЕНИЕ
РАБОТЫ
10/38
МЕТОДИЧЕСКОЕ РУКОВОДСТВО №546, рис. 4

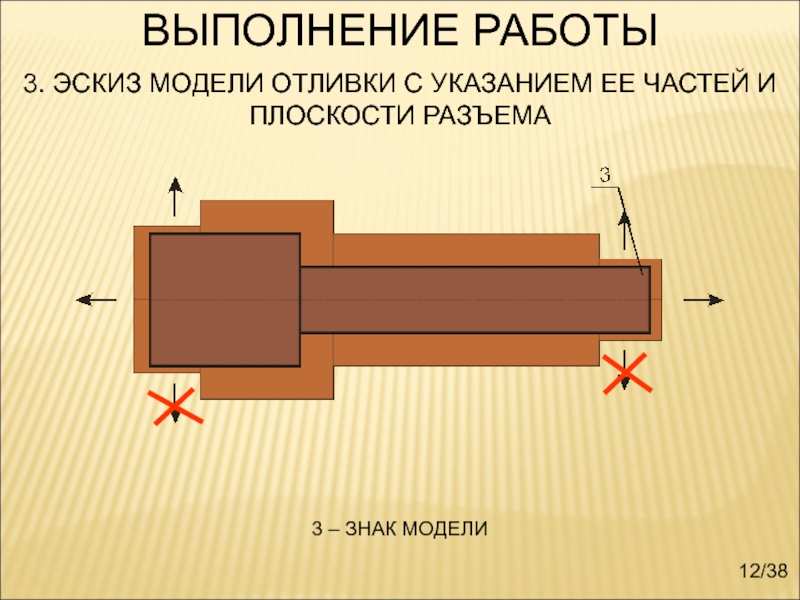

Слайд 123. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ ЧАСТЕЙ И ПЛОСКОСТИ РАЗЪЕМА
ВЫПОЛНЕНИЕ
РАБОТЫ
12/38
3 – ЗНАК МОДЕЛИ

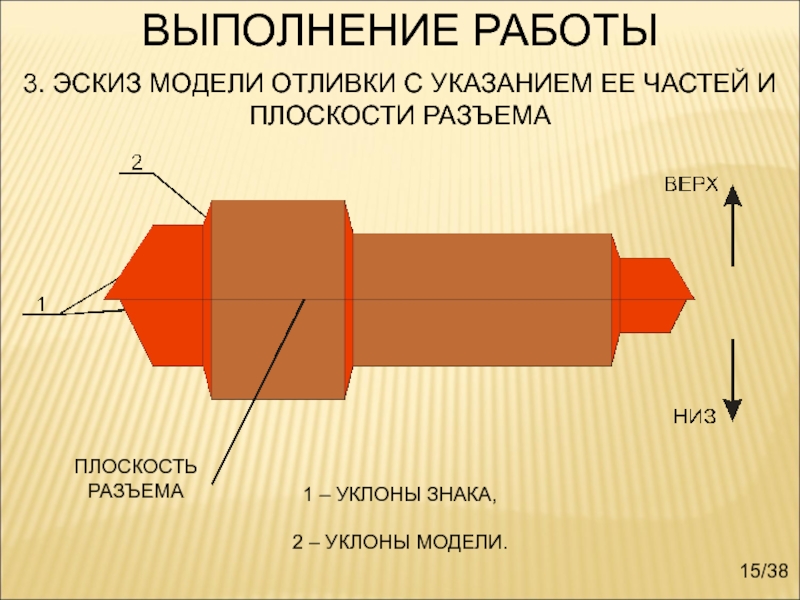

Слайд 15ВЫПОЛНЕНИЕ РАБОТЫ
3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ ЧАСТЕЙ И ПЛОСКОСТИ
РАЗЪЕМА
15/38
1 – УКЛОНЫ ЗНАКА,
2 – УКЛОНЫ МОДЕЛИ.
ПЛОСКОСТЬ
РАЗЪЕМА

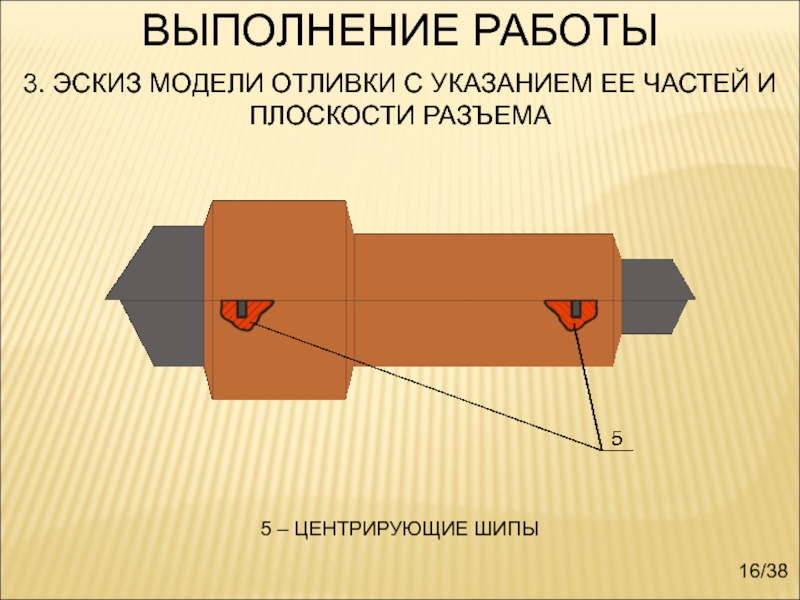

Слайд 16ВЫПОЛНЕНИЕ РАБОТЫ
3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ ЧАСТЕЙ И ПЛОСКОСТИ
РАЗЪЕМА
16/38
5 – ЦЕНТРИРУЮЩИЕ ШИПЫ

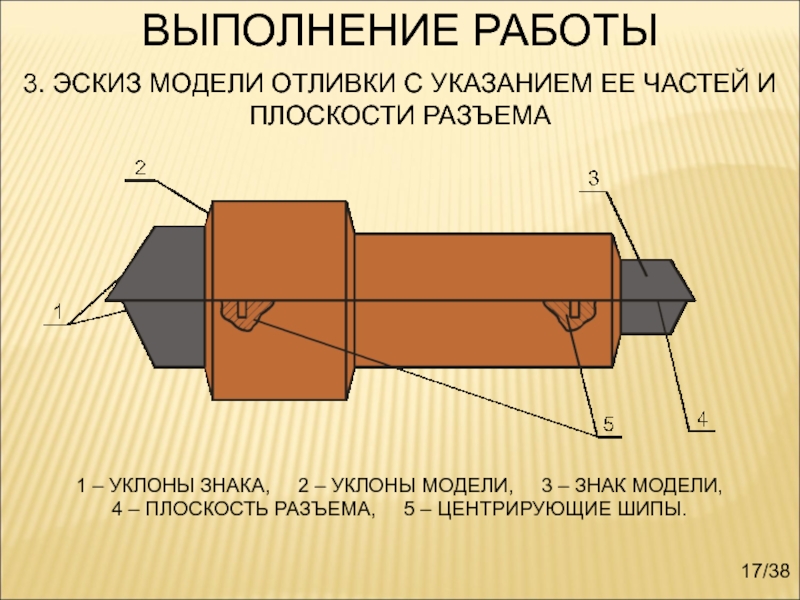

Слайд 17ВЫПОЛНЕНИЕ РАБОТЫ
1 – УКЛОНЫ ЗНАКА, 2 – УКЛОНЫ МОДЕЛИ,
3 – ЗНАК МОДЕЛИ,
4 – ПЛОСКОСТЬ РАЗЪЕМА, 5 – ЦЕНТРИРУЮЩИЕ ШИПЫ.
4 – ПЛОСКОСТЬ РАЗЪЕМА, 5 – ЦЕНТРИРУЮЩИЕ ШИПЫ.
3. ЭСКИЗ МОДЕЛИ ОТЛИВКИ С УКАЗАНИЕМ ЕЕ ЧАСТЕЙ И ПЛОСКОСТИ РАЗЪЕМА
17/38

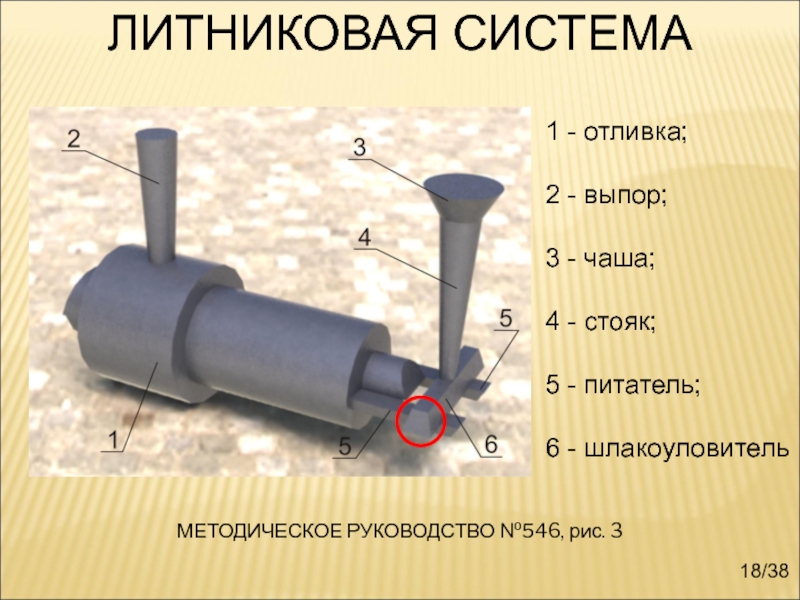

Слайд 18ЛИТНИКОВАЯ СИСТЕМА
1 - отливка;
2 - выпор;
3 - чаша;
4
- стояк;
5 - питатель;
6 - шлакоуловитель
5 - питатель;
6 - шлакоуловитель
18/38
МЕТОДИЧЕСКОЕ РУКОВОДСТВО №546, рис. 3

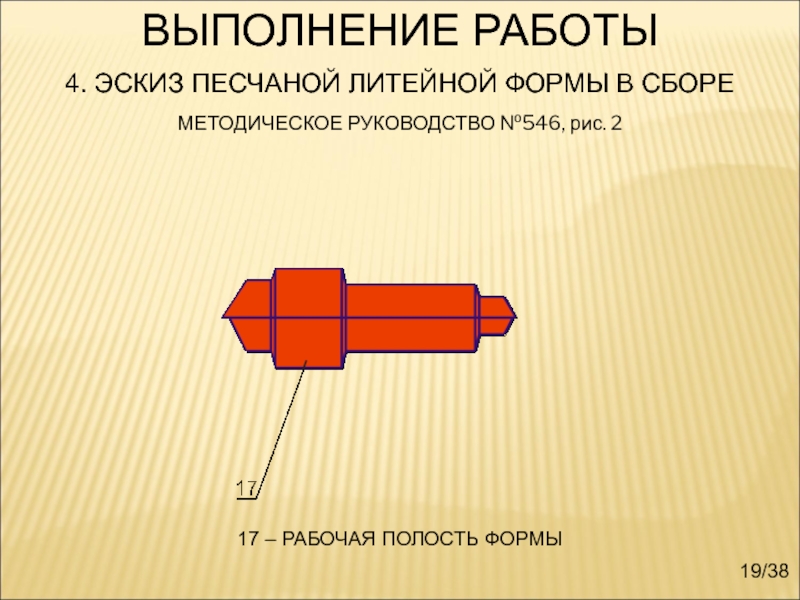

Слайд 194. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ
ВЫПОЛНЕНИЕ РАБОТЫ
17 – РАБОЧАЯ ПОЛОСТЬ
ФОРМЫ
19/38
МЕТОДИЧЕСКОЕ РУКОВОДСТВО №546, рис. 2

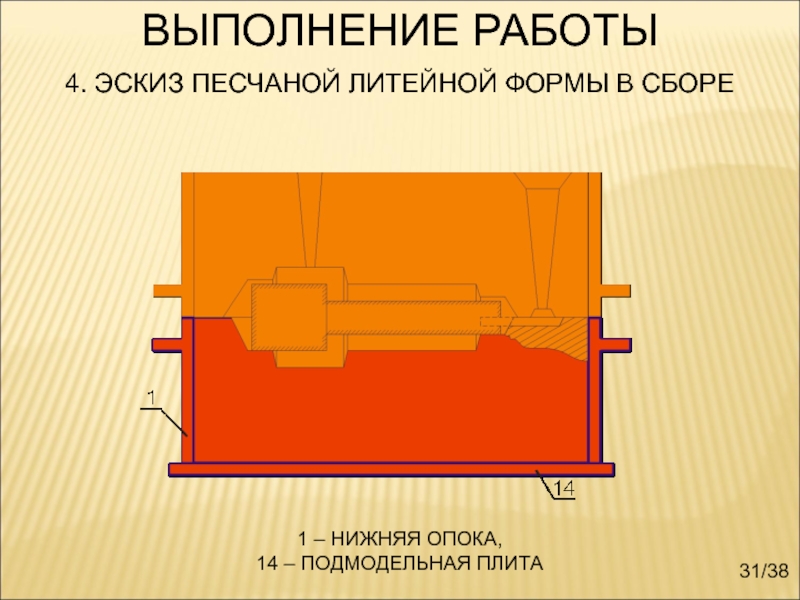

Слайд 31ВЫПОЛНЕНИЕ РАБОТЫ
4. ЭСКИЗ ПЕСЧАНОЙ ЛИТЕЙНОЙ ФОРМЫ В СБОРЕ
1 – НИЖНЯЯ ОПОКА,
14
– ПОДМОДЕЛЬНАЯ ПЛИТА
31/38
Слайд 37ФОРМОВОЧНЫЕ СМЕСИ
СВОЙСТВА
ПЛАСТИЧНОСТЬ,
ПРОЧНОСТЬ,
ГАЗОПРОНИЦАЕМОСТЬ,
ОГНЕУПОРНОСТЬ,
ВЫБИВАЕМОСТЬ.
СОСТАВ
90% КВАРЦЕВОГО ПЕСКА,
5-10% ГЛИНЫ,
ДО 5% КОМПОНЕНТОВ,
УЛУЧШАЮЩИХ СВОЙСТВА
-3-6% ВОДЫ СВЕРХ
100%.
37/38

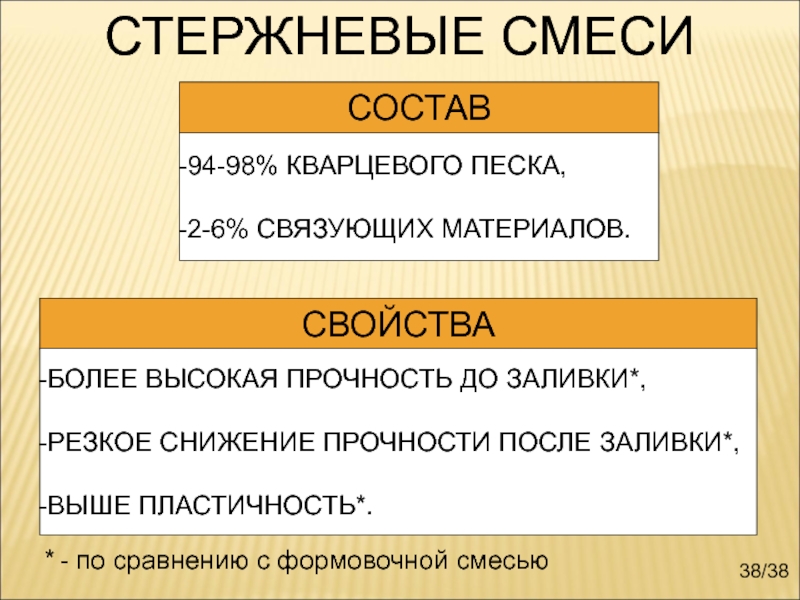

Слайд 38СТЕРЖНЕВЫЕ СМЕСИ
СОСТАВ
94-98% КВАРЦЕВОГО ПЕСКА,
2-6% СВЯЗУЮЩИХ МАТЕРИАЛОВ.
СВОЙСТВА
БОЛЕЕ ВЫСОКАЯ ПРОЧНОСТЬ ДО ЗАЛИВКИ*,
РЕЗКОЕ СНИЖЕНИЕ
ПРОЧНОСТИ ПОСЛЕ ЗАЛИВКИ*,
ВЫШЕ ПЛАСТИЧНОСТЬ*.
ВЫШЕ ПЛАСТИЧНОСТЬ*.
38/38
* - по сравнению с формовочной смесью
