Контроллеры технологические моноблочные ТКМ 52. Описание технологического процесcа. Линеаризованная модель презентация
Содержание
- 1. Контроллеры технологические моноблочные ТКМ 52. Описание технологического процесcа. Линеаризованная модель
- 2. 1)Общее уравнение материального баланса и баланса
- 3. Исследование статических характеристик v2-выходные переменные.
- 4. Исследование статических характеристик vхл-выходные переменные.
- 5. динамических характеристик по каналу vхл-выходные переменные. Рис.Динамические

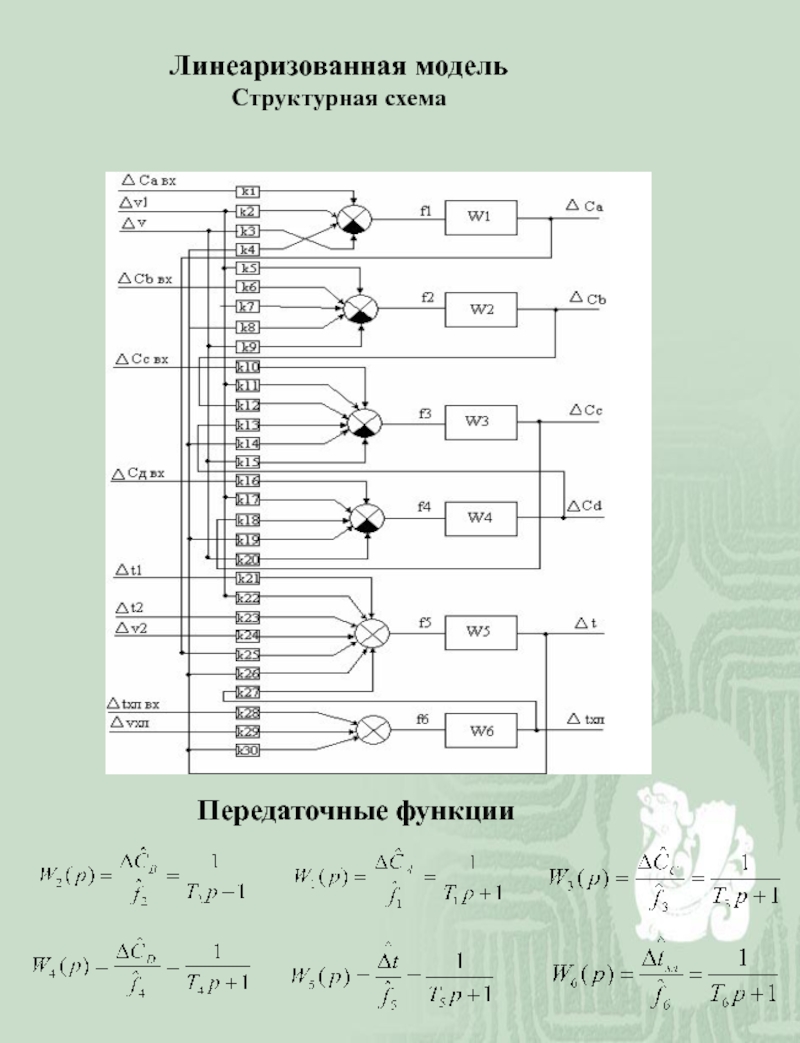

- 6. Линеаризованная модель Структурная схема Передаточные функции
- 7. Параметры модели аппроксимацией переходных характеристик.
- 8. Из рисунки получим параметры: T ≈ 310, k ≈ 40.21-41.72=-1.51.
- 9. Результат моделирования. Переходные кривые (аппроксимационные). Переходная
- 10. Переходные кривые (линеаризованные). Переходная кривая объёма реактора.
- 13. Исследование работы каскадной САУ Структурная схема
1)Общее уравнение материального баланса и баланса по компонентам: 2)Уравнение теплового баланса для реакционной смеси. 3)Уравнение теплового баланса для рубашки.
Слайд 1Описание технологического процеса.
Схема реакции.
Режим политропический.
Реакция экзотермическая.

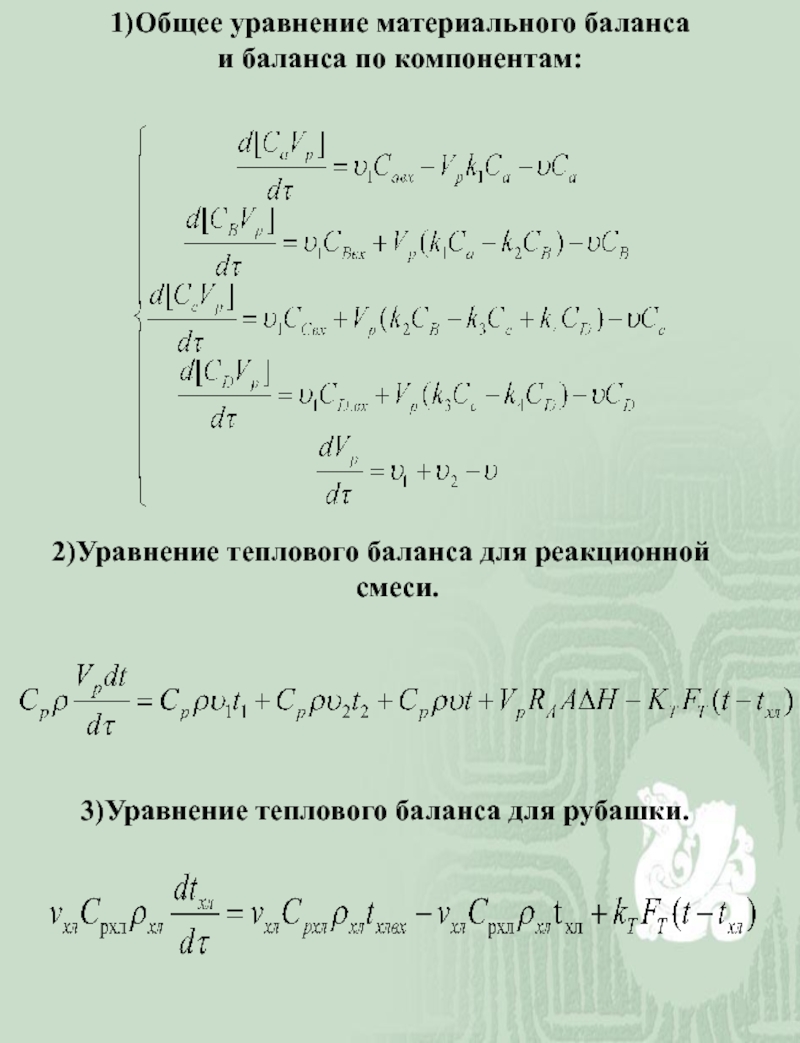

Слайд 21)Общее уравнение материального баланса
и баланса по компонентам:
2)Уравнение теплового баланса для
реакционной смеси.
3)Уравнение теплового баланса для рубашки.

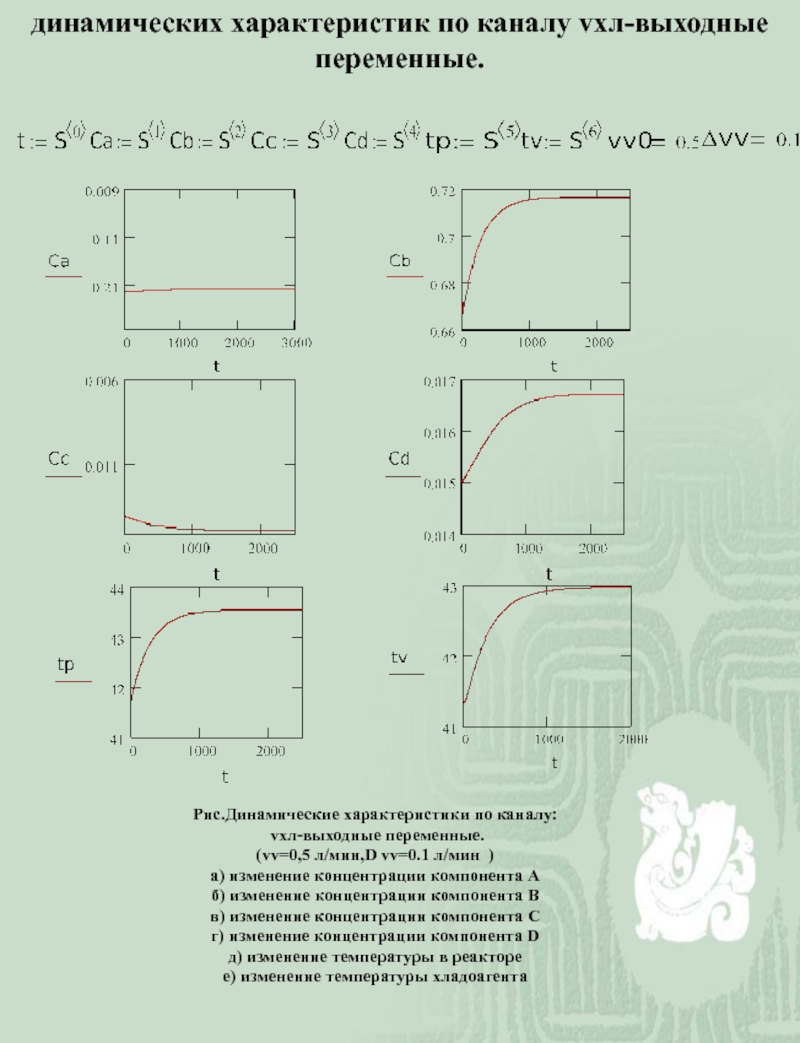

Слайд 5динамических характеристик по каналу vхл-выходные переменные.
Рис.Динамические характеристики по каналу:
vхл-выходные переменные.
(vv=0,5
л/мин,D vv=0.1 л/мин )
а) изменение концентрации компонента А
б) изменение концентрации компонента В
в) изменение концентрации компонента С
г) изменение концентрации компонента D
д) изменение температуры в реакторе
е) изменение температуры хладоагента
а) изменение концентрации компонента А
б) изменение концентрации компонента В
в) изменение концентрации компонента С
г) изменение концентрации компонента D
д) изменение температуры в реакторе
е) изменение температуры хладоагента
Слайд 7Параметры модели
аппроксимацией
переходных характеристик.
по каналов:
Из рисунки получим параметры:
T
≈ 470, k ≈ -0.79+0.67=-012.
Слайд 9Результат моделирования.
Переходные кривые
(аппроксимационные).
Переходная кривая объёма реактора.
Переходная кривая температуры в
реакторе.
Переходная кривая концентрации
компонента B.

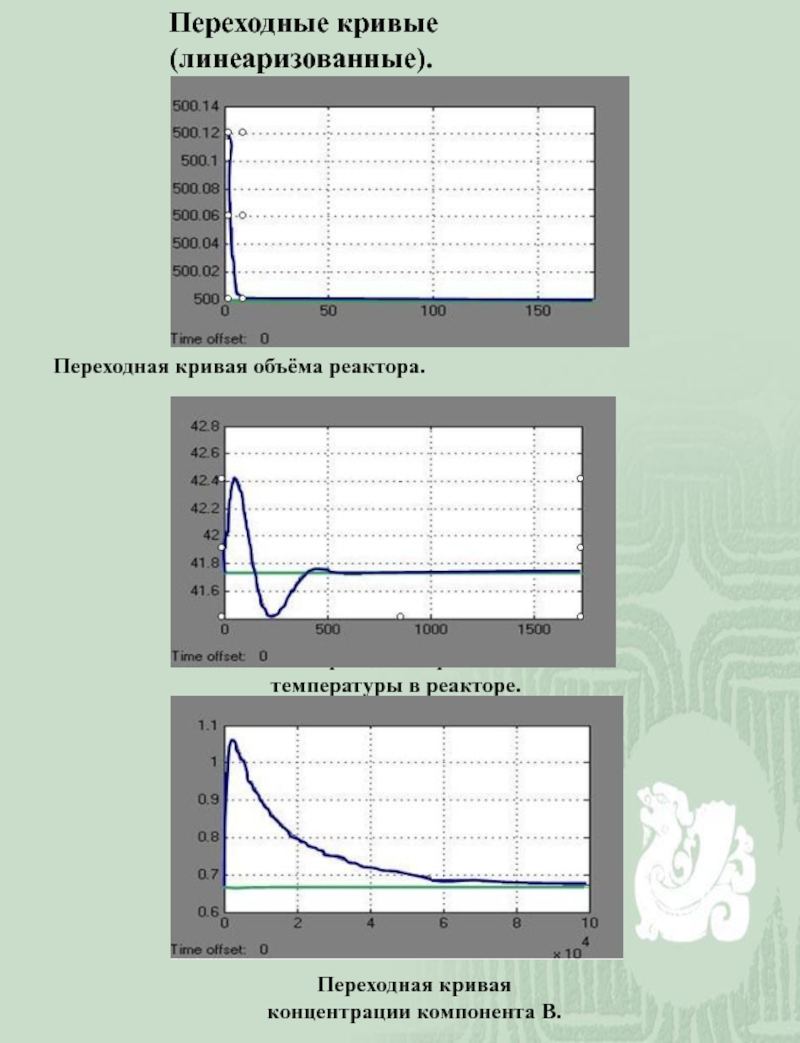

Слайд 10Переходные кривые
(линеаризованные).
Переходная кривая объёма реактора.
Переходная кривая
температуры в реакторе.
Переходная кривая
концентрации
компонента B.
Слайд 13Исследование работы
каскадной САУ
Структурная схема
Переходная функцияпо каналу управления.
Переходная функция по
каналу возмущения
τp≈100минут
